膨胀节在燃气调压柜中使用规范
1.安装位置：膨胀节应安装在燃气调压柜的最高位置，以保证其能够
有效地排气和吸气。
2.安装方向：膨胀节的安装方向应与调压柜的垂直方向一致，以保证
膨胀节能够正常工作。
3.连接管道：膨胀节的进气口应与进气管道连接，出气口应与调压柜
内的压力排放管道连接，确保膨胀节能够正常排气。
4.密封性能：膨胀节的密封性能非常重要，应确保其能够完全密封，
避免气体泄漏。
5.维护保养：定期检查膨胀节的泄漏情况，如发现泄漏应及时更换或
维修，以确保调压柜的安全运行。
6.清洁保养：定期清洗膨胀节表面的灰尘和污垢，保持其表面的清洁。
7.温度控制：膨胀节的工作温度应在规定的范围内，过高的温度会影
响膨胀节的性能。
8.压力控制：膨胀节的工作压力应在规定的范围内，过高的压力会影
响膨胀节的寿命。
9.检修保养：定期对膨胀节进行检修和维护，发现问题及时处理，确
保其正常工作。
10.更换周期：根据膨胀节的不同型号和使用环境，制定合理的更换
周期，及时更换老化或失效的膨胀节。
总之，合理的使用和维护膨胀节是保证燃气调压柜安全运行的重要环节。
只有遵守上述规范，才能保证膨胀节的正常工作和延长使用寿命，从而降低燃气调压柜发生事故的风险。

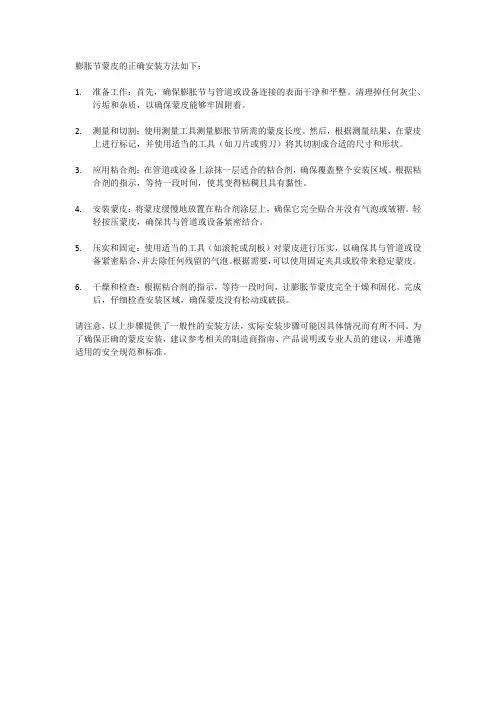

膨胀节蒙皮的正确安装方法如下：
1.准备工作：首先，确保膨胀节与管道或设备连接的表面干净和平整。
清理掉任何灰尘、
污垢和杂质，以确保蒙皮能够牢固附着。
2.测量和切割：使用测量工具测量膨胀节所需的蒙皮长度。
然后，根据测量结果，在蒙皮
上进行标记，并使用适当的工具（如刀片或剪刀）将其切割成合适的尺寸和形状。
3.应用粘合剂：在管道或设备上涂抹一层适合的粘合剂，确保覆盖整个安装区域。
根据粘
合剂的指示，等待一段时间，使其变得粘稠且具有黏性。
4.安装蒙皮：将蒙皮缓慢地放置在粘合剂涂层上，确保它完全贴合并没有气泡或皱褶。
轻
轻按压蒙皮，确保其与管道或设备紧密结合。
5.压实和固定：使用适当的工具（如滚轮或刮板）对蒙皮进行压实，以确保其与管道或设
备紧密贴合，并去除任何残留的气泡。
根据需要，可以使用固定夹具或胶带来稳定蒙皮。
6.干燥和检查：根据粘合剂的指示，等待一段时间，让膨胀节蒙皮完全干燥和固化。
完成
后，仔细检查安装区域，确保蒙皮没有松动或破损。
请注意，以上步骤提供了一般性的安装方法，实际安装步骤可能因具体情况而有所不同。
为了确保正确的蒙皮安装，建议参考相关的制造商指南、产品说明或专业人员的建议，并遵循适用的安全规范和标准。
波纹管膨胀节限位螺栓杆的作用和使用方法波纹管膨胀节是一种用于管道系统的补偿装置，用于吸收由于温度变化、压力变化或机械振动引起的管道系统的热胀冷缩或位移。
而波纹管膨胀节限位螺栓杆作为波纹管膨胀节的一个重要组成部分，其功能主要是通过限制膨胀节的位移来保护波纹管和连接管道的完整性。
下面将对波纹管膨胀节限位螺栓杆的作用和使用方法进行详细阐述。
1.限制位移：波纹管膨胀节在工作过程中会发生一定的位移，通过限位螺栓杆的固定作用，可以有效地限制膨胀节的位移范围，防止其超过其容许范围，从而防止管道系统的破坏或泄漏。
2.提供支撑：波纹管膨胀节限位螺栓杆通过与波纹管连接，为膨胀节提供支撑，使其在压力和温度变化时保持稳定的工作状态。
同时，限位螺栓杆还能够减小波纹管在工作过程中的应力集中，并延长波纹管的使用寿命。
3.保护连接处：波纹管膨胀节限位螺栓杆作为连接管道和波纹管的一个重要连接件，其作用是固定连接，防止连接处的泄漏和松动。
1.安装前的准备：在安装波纹管膨胀节限位螺栓杆之前，需要检查螺纹是否完整，以及杆体是否有裂纹、变形等缺陷。
同时还需要检查连接管道的尺寸和准确度，确保连接的可靠性和紧密性。
2.安装过程：先将波纹管膨胀节的两端与管道连接好，再通过限位螺栓杆将波纹管限位固定。
安装过程中需要注意螺栓的紧固力度，不能过松或过紧，应根据实际情况进行调整。
3.调整和维护：在波纹管膨胀节限位螺栓杆安装完毕后，需要进行调整和维护。
调整时可以根据实际情况松紧限位螺栓杆，使其达到最佳的固定效果。
维护时需要定期检查限位螺栓杆的紧固度，并根据需要进行维护和更换。
总之，波纹管膨胀节限位螺栓杆对于波纹管膨胀节的正常工作及管道系统的安全运行起着非常重要的作用。
通过限制波纹管膨胀节的位移范围，它能够保护整个管道系统的完整性，减小应力集中，延长管道的使用寿命。
在实际使用中，需要正确安装及调整螺栓紧固力度，并定期进行维护和检查，以确保其可靠性和安全性。
补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。

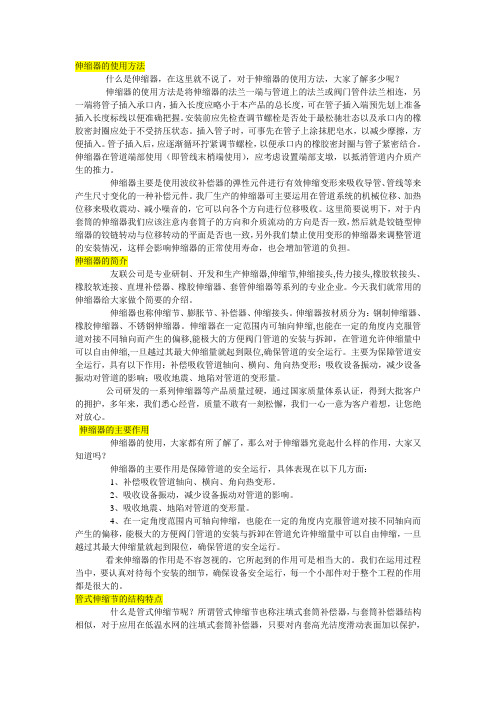

伸缩器的使用方法什么是伸缩器，在这里就不说了，对于伸缩器的使用方法，大家了解多少呢？伸缩器的使用方法是将伸缩器的法兰一端与管道上的法兰或阀门管件法兰相连，另一端将管子插入承口内，插入长度应略小于本产品的总长度，可在管子插入端预先划上准备插入长度标线以便准确把握。
安装前应先检查调节螺栓是否处于最松驰壮态以及承口内的橡胶密封圈应处于不受挤压状态。
插入管子时，可事先在管子上涂抹肥皂水，以减少摩擦，方便插入。
管子插入后，应逐渐循环拧紧调节螺栓，以便承口内的橡胶密封圈与管子紧密结合。
伸缩器在管道端部使用（即管线末梢端使用），应考虑设置端部支墩，以抵消管道内介质产生的推力。
伸缩器主要是使用波纹补偿器的弹性元件进行有效伸缩变形来吸收导管、管线等来产生尺寸变化的一种补偿元件。
我厂生产的伸缩器可主要运用在管道系统的机械位移、加热位移来吸收震动、减小噪音的，它可以向各个方向进行位移吸收。
这里简要说明下，对于内套筒的伸缩器我们应该注意内套筒子的方向和介质流动的方向是否一致，然后就是铰链型伸缩器的铰链转动与位移转动的平面是否也一致，另外我们禁止使用变形的伸缩器来调整管道的安装情况，这样会影响伸缩器的正常使用寿命，也会增加管道的负担。
伸缩器的简介友联公司是专业研制、开发和生产伸缩器,伸缩节,伸缩接头,传力接头,橡胶软接头、橡胶软连接、直埋补偿器、橡胶伸缩器、套管伸缩器等系列的专业企业。
今天我们就常用的伸缩器给大家做个简要的介绍。
伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。
伸缩器按材质分为：钢制伸缩器、橡胶伸缩器、不锈钢伸缩器。
伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。
主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
金属波纹管膨胀节的设计和运用分析摘要:改革开放至今，已经走过四十多个春秋，我们国家的发展可以用“日新月异”和“突飞猛进”八个字来形容，尤其是在新形势的大背景之下，越来越多的企业获得更好发展，越来越多的企业在不断更新当中，社会整体科技水平也得到大幅度提高，特别是机械工业生产领域。
具有现代化特点的热管网与热补偿设备重要组成部件金属波纹管膨胀节，其质量需要加强关注与重视，其在水利、化工、电力供热等多个方面都凭借自身强大的优势与特点（补偿外较大、而且密封性较好等），都已经得到广泛的应用。
因此，本篇文章主要对金属波纹管膨胀节的设计及运用进行认真的分析，以做参考。
关键词:金属波纹管膨胀节；设计；运用；在金属管道当中，金属波纹膨胀节是使用较为广泛的柔性补偿原件。
通过波纹管的变形能力能够进行吸收或者是转移位移，其最明显的优势与特点就是补偿外较大、而且密封性较好等，现如今在航天、电力以及石油化工等多个领域当中都已经得到广泛应用，并获得一致好评。
但是相关工作人员还需对其质量加强关注与重视，在产品生产过程当中，加大对质量控制的力度，最终将高质量的金属波纹管膨胀节生产、制造出来。
基于此，本文下面主要对金属波纹管膨胀节的设计以及运用展开深入探讨。
1、金属波纹管设计选型遵循的原则分析据了解，波纹管在应用过程当中，系统或者是子系统给定的条件就是波纹管设计和选型的重要依据，在正常的情况之下，给定设计条件主要包括多项内容，其一:最大空间尺寸；其二:工作载荷的实际性质与大小；其三:工作温度实际范围；其四:精度要求，其五:使用总体时间等等。
工作人员需要结合波纹管的实际使用用途、精度要求、工作温度等多种条件，并对材料形成以及焊接工艺进行深入考虑，最终选择出最合适、最恰当的材料。
材料在选择过程当中，还需对市场来源加深思考。
其一: 对波纹形状进行认真观察。
基于波纹管的实际用途、性能等等，选择出最合适、具有合理性的波纹形状。
在正常的情况之下，工作人员都会优先选择U型波纹[1]。

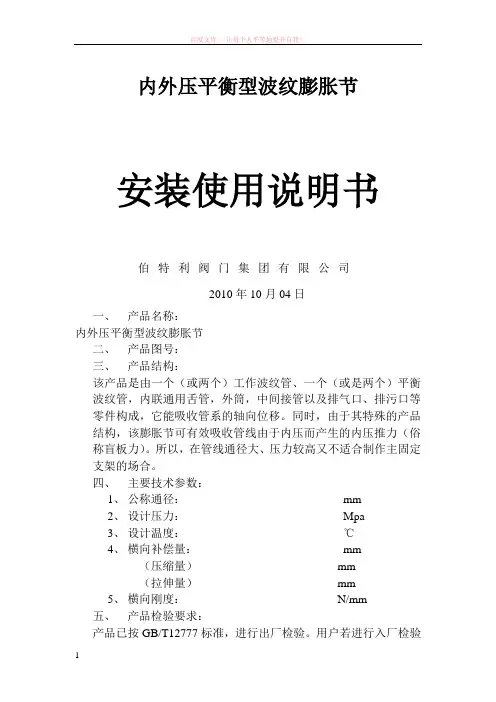

内外压平衡型波纹膨胀节安装使用说明书伯特利阀门集团有限公司2010年10月04日一、产品名称：内外压平衡型波纹膨胀节二、产品图号：三、产品结构：该产品是由一个（或两个）工作波纹管、一个（或是两个）平衡波纹管，内联通用舌管，外筒，中间接管以及排气口、排污口等零件构成，它能吸收管系的轴向位移。
同时，由于其特殊的产品结构，该膨胀节可有效吸收管线由于内压而产生的内压推力（俗称盲板力）。
所以，在管线通径大、压力较高又不适合制作主固定支架的场合。
四、主要技术参数：1、公称通径：mm2、设计压力：Mpa3、设计温度：℃4、横向补偿量：mm（压缩量）mm（拉伸量）mm5、横向刚度：N/mm五、产品检验要求：产品已按GB/T12777标准，进行出厂检验。
用户若进行入厂检验或安装前试验，请按下列要求进行。
1.压力试验1.1试验装置应保证试验时膨胀节两端固定和有效密封，波纹管以其自由长度处于直线状态。
1.2水压试验介质应为洁净的自来水，其氯离子含量不得超过25ppm。
气压试验介质应为干燥纯净的压缩空气。
1.3试验时应缓慢升压，达到规定试验压力后保压最少10min。
1.4试验压力下目视检查膨胀节，结构件应无明显变形膨胀节无渗漏，波纹管应无失稳现象。
2、煤油渗漏试验将焊缝能够检查的一面清理干净，涂以白粉浆，晾干后在焊缝另一面涂以煤油使表面得到足够的浸润，经至少半小时后检查涂白粉表面无渗油现象。
3、气密性试验3.1试验装置应保证试验时膨胀节两端固定和有效密封，波纹管以其自由长度处于直线状态。
3.2介质为干燥纯净的压缩空气。
3.3试验时应缓慢升压，达到元宝试验压力后保压最少10 min.3.4可以用皂泡法对焊缝进行检漏，小膨胀节可浸入水槽内检漏。
气密生试验压力等于设计压力，膨胀节表面无漏气现象。
六、安装说明1.1补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
1.2带内衬筒的补偿器应注意使内衬筒的导流方向与介质流向一致。
