无机玻璃钢风管 横担 吊杆 安装间距表

DN 75
1.5
0.8
DN 110
1.2
0.6
3、管道支承件的间距：
管径（mm）
50
75
110
160
立管
1.2
1.5
2.0
2.0
横管
0.5
0.75
1.10
1.60
4、室内排水管道安装允许偏差：
管材
内容
允许偏差（mm）
坐标 （mm）
标高 （mm）
塑料管
水平管道弯曲
每米
1.5
15
±15
塑料管
管道垂直度
每米

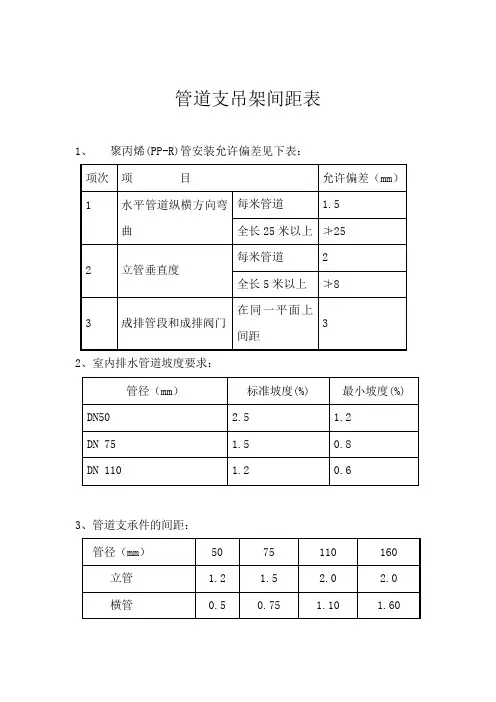

管道支吊架间距表
1、聚丙烯(PP-R)管安装允许偏差见下表：
项次
项 目
允许偏差（mm）
1
水平管道纵横方向弯曲
每米管道
1.5
全长25米以上
≯25
2
立管垂直度
每米管道
2
全长5米以上
≯8
3
成排管段和成排阀门
在同一平面上间距
3
2、室内排水管道坡度要求：
管径（mm）
标准坡度(%)
最小坡度(%)
DN50
2.5
1.235、钢源自管道支架最大间距公称直径（mm）
15
20
25
32
40
50
70
80
100
125
150
200
250
300
支架最大间距（m）
保温
2
2.5
2.5
2.5
3
3
4
4
4.5
6
7
7
8
8.5
不保温
2.5

1.1通风与空调工程通风与空调工程1.1.1通风系统管道支吊架安装1.1.1.1风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。

1.1.1.2玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节。

1.1.1.3主风管吊架距支管之间的距离应不小于200mm。

1.1.1.4空调风管吊装管道与支吊架间应加隔热木托。

1.1.1.5支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。

且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。

1.1.1.6吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。

1.1.1.7安装期间，吊杆外留50mm；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2～3扣。

1.1.1.8吊杆刷漆应均匀，颜色一致。

风管安装完后，补刷一遍防锈漆。

1.1.1.9风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。

①空调风管吊架安装，风管吊架角钢上下都应加螺母而且下面应加双螺母固定。

②吊架安装应垂直，间距符合规范要求。

③风管木托符合规范要求。

①风管系统安装位置正确、支、吊架构造合理。

②风管吊装应水平，吊架垂直。

③保温风管应加木拖，木拖厚度不小于保温材料厚度。

④吊架间距不大于3m。

①风管三通处应单独加吊架。

①当风管弯头大400mm时，应单独加支吊架。

①风管垂直安装时，支架间距不得大于3m。

②风管支架安装平整牢固,与风管接触紧密。

①风管吊杆直径不得小于6mm。

②吊杆与风管之间距离为30mm。

③吊杆螺栓孔应钻孔。

④固定吊杆螺栓上下加锁母31.1.2风管安装节点控制1.1.2.1风管连接1风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。

2风管法兰垫料的厚度宜为3～5mm，洁净系统不得小于5mm。

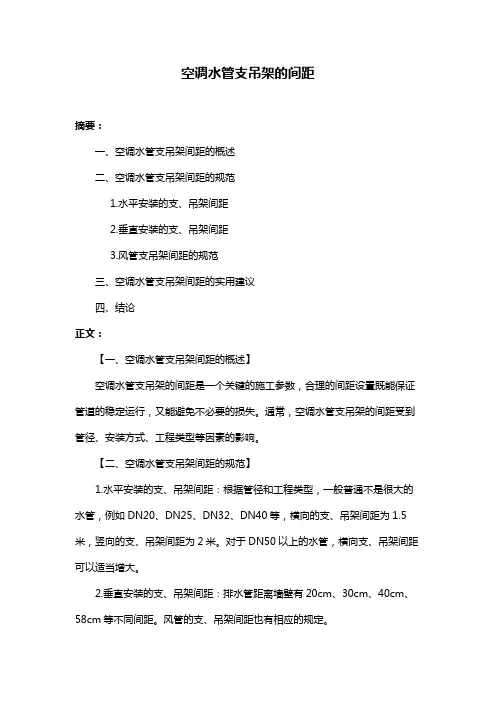

空调水管支吊架的间距摘要：一、空调水管支吊架间距的概述二、空调水管支吊架间距的规范1.水平安装的支、吊架间距2.垂直安装的支、吊架间距3.风管支吊架间距的规范三、空调水管支吊架间距的实用建议四、结论正文：【一、空调水管支吊架间距的概述】空调水管支吊架的间距是一个关键的施工参数，合理的间距设置既能保证管道的稳定运行，又能避免不必要的损失。

通常，空调水管支吊架的间距受到管径、安装方式、工程类型等因素的影响。

【二、空调水管支吊架间距的规范】1.水平安装的支、吊架间距：根据管径和工程类型，一般普通不是很大的水管，例如DN20、DN25、DN32、DN40等，横向的支、吊架间距为1.5米，竖向的支、吊架间距为2米。

对于DN50以上的水管，横向支、吊架间距可以适当增大。

2.垂直安装的支、吊架间距：排水管距离墙壁有20cm、30cm、40cm、58cm等不同间距。

风管的支、吊架间距也有相应的规定。

3.风管支吊架间距的规范：风管水平安装时，直径或长边尺寸小于等于400mm，间距不应大于4m；大于400mm，不应大于3m。

螺旋风管的支、吊架间距可分别延长至5m和3.75m。

对于薄钢板法兰风管，其支、吊架间距不应大于3m。

【三、空调水管支吊架间距的实用建议】在实际施工中，还需考虑以下因素：1.支、吊架的安装应平整牢固，与管道接触紧密。

管道与设备连接处，应设独立支、吊架。

2.冷(热)媒水、冷却水系统管道机房内总、干管的支、吊架，应采用承重防晃管架；与设备连接的管道管架宜有减振措施。

3.当水平支管的管架采用单杆吊架时，应在管道起始点、阀门、三通、弯头及长度每隔15m设置承重防晃支、吊架。

4.无热位移的管道吊架，其吊架间距可根据实际情况适当调整。

【四、结论】掌握空调水管支吊架间距的规范和实用建议，能确保管道系统的稳定运行，降低施工风险。

风管底部连接条形散流器应设短管，
若设置在风管侧面则短管上应设置独立吊 架。
1.2 风管封堵
风管封堵要点
风管穿越防火墙应设有钢板厚度1.6mm 及以上的套管。套管内部应用玻璃棉等不燃材 料封堵，外面用防火泥抹面。
1.3 风管部件安装
防火阀和条形散流器安装
防火阀应安装在顺气流方向一侧， 离墙距离不超过200mm。 大于630mm 的防火阀需设独立吊架。吊架设置不能影
响火阀执行机构动作，应采用在防火阀 顶部设置吊耳的方法。
风管安装工艺标准（图文）
1.1 吊架安装
风管吊架要点
风管水平安装，直径或边长≤400mm，吊架 间距应≯4m；直径或边长＞400mm，吊架间距 应≯3m。吊杆离风口及其他部件距离应大于 200mm;
风管末端吊架离风管距离应不大于1000mm （一般控制在200mm）。
当水平悬吊的主、干风管长度超过
20m 时，应设置防止摆动的固定点， 每个系统不应少于1个。
