湖南交通职业技术学院试题二O一0年七月期末考试
《 公差配合与测量技术 》 试卷A卷
适用班级： 数控0901、0902；模具0901、0902 考试时间：100分钟

请
一选择题（将你认为正确的答案代号填入题后的括号内，20分）

1 、 下列各关系式中，能确定孔与轴的配合为过度配合的是 （ ）。
A. EI ≥ es B. ES ≤ ei C. EI > ei D. EI< ei 2、 测量结果与图样上的技术要求进行对比，从而判断零件是否合格或者超差多少的过程叫做 （ ）。
A. 签定 B. 检测 C. 检验 D. 验收
3、 在基孔制配合中，基准孔的公差带确定后，配合的最小间隙或最小过盈由轴的（ ）确定。
A. 基本偏差 B. 公差等级 C. 公差数值 D. 实际偏差
4、 下列配合中，公差等级选择不适当的是 （ ）。
A. H7/g6 B.H9/g9 C. H7/f8 D.M8/h8
5、 在使用量块组测量时，为了减少量块的组合误差，应尽量减少量块组的量块数目，一般不超
过 （ ）。
A. 2块 B. 3块 C. 4块 D. 5块
6、 验收标准可以按照下列哪种方式之一确定 （ ）。
A. 随机验收和全部验收 B. 内缩方式和不内缩方式
C. 一一验收和抽样验收 D. 直接验收和间接验收
7、 面的位置度公差与面的倾斜度公差的最大区别在于（ ）。
A. 对被侧要素的形状精度要求不同 B. 对基准要素的形状精度要求不同
C. 公差带的形状不同 D. 面的位置度公差比面的倾斜度公差多一个确定公差带位置的
基准和 理论正确尺寸
8、 在垂直度公差中，按被测要素和基准要素的几何特征划分，其公差带形状最复杂的是 （ ）。
A. 线对线的垂直度公差 B. 线对面的垂直度公差

C. 面对面的垂直度公差 D. 面对线的垂直度公差
9、 表面粗糙度反映的是零件被加工表面的（ ）。
A. 宏观几何形状误差 B. 微观几何形状误差
C. 宏观相对位置误差 D. 微观相对位置误差
10、 评定形状误差的原则是 （ ）。
A. 最大实体原则 B. 最小实体实效尺寸
C. 最大实体尺寸 D. 最小实体尺寸

二、判断题（你认为正确的，在题目后面的括号内填√，否则，填×。20分 ）
1、齿向误差ΔFβ是评定齿轮传动平稳性的误差指标。（ ）
2、用来确定公差带相对于零线位置的偏差称为基本偏差。（ ）
3、螺纹的公称直径是指螺纹的中径。 （ ）
4、螺纹的旋合长度分为精密、中等、粗糙三个级别。 （ ）
5、某一尺寸后标注E表示其遵守包容原则。（ ）
6、表面粗糙度符号的尖端应从材料的外面指向被注表面。（ ）
7、极限尺寸是指允许尺寸变化的两个界限值。（ ）
8、圆柱度和同轴度都属于形状公差。（ ）
9、在间隙配合中，孔的公差带都处于轴的公差带上方。（ ）
10、在过渡配合中，孔的公差带都处于轴的公差带的下方。 （ ）

三、 填空题（10分）
下列各组合，已知表中的数值，计算空格中的数值，并填入表中。
基本尺寸 孔 轴 Xmax或Ymin Xmin或Ymax

Tf
ES EI Th es ei Ts

Φ14 0 0.010 -0.012 0.029

系
机电工程系
班 级

学 号
姓 名
注意
装订线内不
要答题，装
订线外不要
写姓名、考
号和班级，
违者试卷作
零分处理。

题 号 一 二 三 四 五 六 七 八 九 合计
应得分 20 20 10 50 100
实得分

装
订
线
第2页 共2页

Φ45 0.025 0 0.013 -0.050
四、综合题（50分）
1、如图所示，销轴的三种形位公差标注，它们的公差带有何不同？ （9分）

2、说明下图中标注的形位公差的含义。（12分）

3、有一螺纹M18×2—6H，测得其单一中径d2a=16.5mm，螺距误差ΔPΣ=+25μm，牙型半角误差Δα/2（左）
=-15′，Δα/2（右）= +35′，试判断其合格性。（查表可知中径极限尺寸在16.701-16.913范围内；
K1=2;K2=3） (9分)

4、 如下图所示，试指出下列内容：（20分）
（1）遵循什么公差原则？
（2）最大、最小实体尺寸是多少？
（3）垂直度公差的给定值是多少？
（4）垂直度误差允许达到的最大值是多少？
（5）当实际尺寸为￠50时，允许的垂直度公差值又是多少？

φ0 M

A
A

φ50
+0.13
–0.08

系
班 级
学 号
姓 名

注意
装订线内不
要答题，装订
线外不要写
姓名、考号和
班级，违者试
卷作零分处
理。

合集下载

《公差配合与测量技术》复习试卷三套答案

《公差配合与测量技术》复习试卷三套答案

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

(完整版)公差配合与测量技术试题库.doc

(完整版)公差配合与测量技术试题库.doc

课程名称：公差配合与测量技术试题类型：判断题顺序： 1评星：★★建议分值 2题目内容：公差是零件尺寸允许的最大偏差。

题目附图：题目答案：错顺序： 2评星：★★建议分值 2题目内容：公差通常为正，在个别情况下也可以为负或零。

题目附图：题目答案：错顺序： 3评星：★★建议分值 2题目内容：孔和轴的精度越高，则其配合精度也越高。

题目附图：题目答案：对顺序： 4评星：★★建议分值 2题目内容：配合公差总是大于孔或轴的尺寸公差。

题目附图：题目答案：对顺序： 5评星：★★建议分值 2题目内容：过渡配合可能有间隙，也可能有过盈。

应此，过渡配合可以是间隙配合也可以是过盈配合。

题目附图：题目答案：错顺序： 6评星：★★建议分值 2题目内容：零件的实际尺寸就是零件的真实尺寸。

题目附图：题目答案：错顺序： 7评星：★★建议分值 2题目内容：某一零件的实际尺寸正好等于其公称尺寸。

则这尺寸必是合格。

题目附图：题目答案：错顺序： 8评星：★★建议分值 2题目内容：间隙配合中，孔的公差带一定在零线以上，轴的公差带一定在零线以下。

题目附图：题目答案：错顺序： 9评星：★★建议分值 2题目内容：公称尺寸一定时，公差值愈大，公差等级愈高。

题目附图：题目答案：错顺序： 10评星：★★建议分值 2题目内容：不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。

题目附图：题目答案：对顺序： 11评星：★★建议分值 2题目内容： 75± 0.060mm 的基本偏差是+0.060mm 尺寸公差为0.06mm 。

题目附图：题目答案：错顺序： 12评星：★★建议分值 2题目内容：因Js 为完全对称偏差，故其上、下偏差相等。

题目附图：题目答案：错顺序： 13评星：★★建议分值 2题目内容：基准孔的上偏差大于零，基准轴的下偏差的绝对值等于其尺寸公差。

题目附图：题目答案：对顺序： 14评星：★★建议分值 2题目内容：因配合的孔和轴公称尺寸相等，故其实际尺寸也相等。

公差配合与测量技术试卷A

公差配合与测量技术试卷A

湖南交通职业技术学院试题二O 一0年七月期末考试
100分钟
请
EI< ei <ES （ ）。

）确定。

D. 实际偏差 D.M8/h8
（ ）。

C. 面对面的垂直度公差 D. 面对线的垂直度公差
9、 表面粗糙度反映的是零件被加工表面的（ ）。

A. 宏观几何形状误差 B. 微观几何形状误差 C. 宏观相对位置误差 D. 微观相对位置误差 10、 评定形状误差的原则是 （ ）。

A. 最大实体原则
B. 最小实体实效尺寸
C. 最大实体尺寸
D. 最小实体尺寸
二、判断题（你认为正确的，在题目后面的括号内填√，否则，填×。

20分 ）
1、齿向误差ΔFβ是评定齿轮传动平稳性的误差指标。

（ ）
2、用来确定公差带相对于零线位置的偏差称为基本偏差。

（ ）
3、螺纹的公称直径是指螺纹的中径。

（ ）
4、螺纹的旋合长度分为精密、中等、粗糙三个级别。

（ ）
5、某一尺寸后标注E 表示其遵守包容原则。

（ ）
6、表面粗糙度符号的尖端应从材料的外面指向被注表面。

（ ）
7、极限尺寸是指允许尺寸变化的两个界限值。

（ ）
8、圆柱度和同轴度都属于形状公差。

（ ）
9、在间隙配合中，孔的公差带都处于轴的公差带上方。

（ ） 10、在过渡配合中，孔的公差带都处于轴的公差带的下方。

（ ）
三、 填空题（10分）。

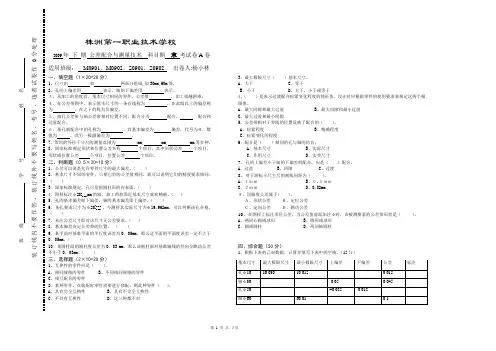

公差配合与测量技术A卷
