电缆敷设及绝缘电阻测试记录
编号： 004
单位工程名称 xxxxx （集团）有限公司 分部工程名称 电气工程
分项工程名称 电缆敷设及绝缘电阻测试 试验日期
2014-5-20

施工执行标准 GB50303-2002 测试仪器
兆欧表 ZC25B-2500V
名称及编号 型号、精度

试验日期 2014-5-20 施工图号 D-1 生产厂家 信泰

电缆 中间头 绝缘电阻 长度
规格型号 起点 终点 敷设方式

编号 数 量
（ m）
AB AC BC AN BN CN

1 YJV-3x150+2x 配电柜 UPS 柜 桥架 0 500 500 500 500 500 500 69
70

2 YJV-3x95+2+2 互投柜 动力柜 桥架 0 500 500 500 500 500 500 6
x50

3 YJV-3x25+2x1 动力柜 空调 桥架 0 500 500 500 500 500 500 100
6

4 YJV-4x16+1x1 动力柜 立式空调 桥架 0 500 500 500 500 500 500 25
0

5 YJV-3×4.0 动力柜 新风主机 桥架 0 500 500 500 500 500 500 200
6 YJV-3×6.0 列头柜 机柜 桥架 0 500 500 500 500 500 500 1660
7 BVV-3x4 列头柜 插座 桥架 0 500 500 500 500 500 500 34
8 BVVB-3x2.5 动力柜 格栅灯 布管 0 500 500 500 500 500 500 500

桥架安装：强电电缆全部地下走线
验
施工单位： XXXXXXXX
有限公司

收
项目专业质量检查员（签名） ： 专业监理工程师（签名） ：

结
（建设单位项目专业技术负责人）
项目专业技术负责人（签名） ：
论

年月日 年 月 日

精选
接地电阻测试记录
编号： 005
单位工程名称 新时代健康产业（集团）有限公司 分部工程名称
分项工程名称 接地电阻测试 试验日期
施工执行标准
GB50303-2002
值班负责人
名称及编号

施工图号
D-2
测试仪器
型号、精度

测试部位 接地性质
接地电阻（Ω） 测试环境
设计值 实测值 温度（℃ 天气情况
室内 基础接地 <1 0.3 30 晴
室内 防静电接地 <100 20 30 晴
室内 防雷接地 <10 6 30 晴
室内 电气保护 <4 3 30 晴

备注：

电气工程
2014-4-30

ZC-8
结 论
合格
合格
合格
合格

施工单位： XXXXXXXX
有限公司

验

收
项目专业质量检查员（签名）
：

专业监理工程师（签名） ：
结 （建设单位项目专业技术负责人）
项目专业技术负责人（签名） ：

论
2013年 6月 12 日
年 月 日

精选
照明全负荷通电试运行记录
编号： 006
单位工程名称 新时代健康产业（集团）有限公司 分部工程名称 电气工程
分项工程名称 照明通电试运行 试验日期
2014-6-13

施工执行标准名称及编号 GB50303-2002 值班负责人
施工图号 D-3 试运行日期
2014-6-13

盘柜编号
动力柜
UPS 输出柜 1 UPS 输出柜 2

测试电
流值 (A)
B C A B C A B C 时间 A

24 10 9 10 0 0 0 0 0 0

试运行结论： 合格
验
施工单位： XXXXXXXX
有限公司

收
项目专业质量检查员（签名） ： 专业监理工程师（签名） ：

结
（建设单位项目专业技术负责人）
项目专业技术负责人（签名） ：
论

年 月 日 年 月 日

精选
照明全负荷通电试运行记录
编号： 007
单位工程名称 新时代健康产业（集团）有限公司 分部工程名称 电气工程
分项工程名称 照明通电试运行 试验日期
2014-6-14

施工执行标准名称及编号 GB50303-2002 值班负责人
施工图号 D-3 试运行日期
2014-6-14

盘柜编号
动力柜
UPS 输出柜 1 UPS 输出柜 2

测试电
流值 (A)
B C A B C A B C 时间 A

24 0 0 0 10 9 9 0 0 0

试运行结论： 合格
验
施工单位： XXXXXXXX
有限公司

收
项目专业质量检查员（签名） ： 专业监理工程师（签名） ：

结
（建设单位项目专业技术负责人）
项目专业技术负责人（签名） ：
论

年 月 日 年 月 日

精选
照明全负荷通电试运行记录
编号： 008
单位工程名称 新时代健康产业（集团）有限公司 分部工程名称 电气工程
分项工程名称 照明通电试运行 试验日期
2014-6-15

施工执行标准名称及编号 GB50303-2002 值班负责人
施工图号 D-3 试运行日期
2014-6-15

盘柜编号
动力柜
UPS 输出柜 1 UPS 输出柜 2

测试电
流值 (A)
B C A B C A B C 时间 A

24 0 0 0 0 0 0 9 10 10

试运行结论： 合格
验
施工单位： XXXXXXXX
有限公司

收
项目专业质量检查员（签名） ： 专业监理工程师（签名） ：

结
（建设单位项目专业技术负责人）
项目专业技术负责人（签名） ：
论

年 月 日 年 月 日

精选
精选

合集下载

电缆敷设施工记录

电缆敷设施工记录


青岛建安建设集团有限公
司 青岛市工程建设监理有限
责任公司
16℃
日期
2015 年 11 月 4 日
电缆敷设开始于 11 月 4 日 7 时 0 分，结束于 11 月 4 日 18 时 30 分。
天气情况：
晴
1.电缆盘外观检查及绝缘测试： 电缆盘外观无损坏，绝缘电阻测试合格。
2.敷设标高： 电井及吊顶内
责任公司
15℃
日期
2015 年 11 月 5 日
电缆敷设开始于 11 月 5 日 7 时 0 分，结束于 11 月 6 日 18 时 30 分。
天气情况：
多云
1.电缆盘外观检查及绝缘测试： 电缆盘外观无损坏，绝缘电阻测试合格。
2.敷设标高： 电井及吊顶内
3.电缆备用长度： 3m
4.并列敷设根数、间距：/
工程名称 分项工程名称
环境温度
电缆敷设施工记录
鲁 DQ－017.1 0 0 1
青岛第三十九中学规划建设项目
一期工程
教学楼
电缆头制作、导线连接和线路电气
实验
施工单位 监理（建设）单位
青岛建安建设集团有限公
司 青岛市工程建设监理有限
责任公司
15℃
日期
2015 年 11 月 1 日
电缆敷设开始于 11 月 1 日 7 时 0 分，结束于 11 月 2 日 18 时 30 分。
9.标桩形式：
/
10.电缆与其它装置交叉情况： 间距正确
专业工长：
施工单位 项目专业质量检查员： 项目专业技术负责人：
监理（建设）单位
专业监理工程师： （建设单位项目专业负责人）
山东省建设质量监督总站监制
工程名称 分项工程名称
电气设备绝缘电阻测试记录

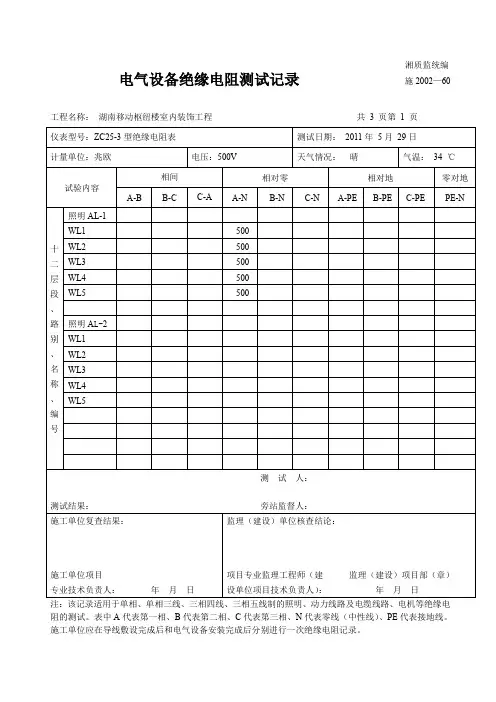

电气设备绝缘电阻测试记录

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第1 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第2 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第3 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第1 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。

电气设备绝缘电阻测试记录施2002—60 工程名称：湖南移动枢纽楼室内装饰工程共 3 页第2 页注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。

电力电缆绝缘电阻试验说明

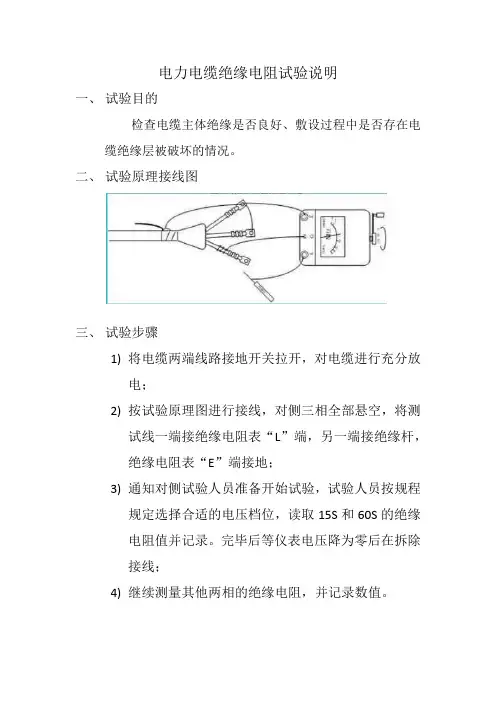

电力电缆绝缘电阻试验说明
