单片机程序如下
#include
#define uchar unsigned char
#define uint unsigned int
sbit LED=P1^0;
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
} }
void main()
{ while(1)
{LED=~LED;
DelayMS(150);
}
}
电路图设计如下：
表明：而且在PROTEUS中已经仿真通过

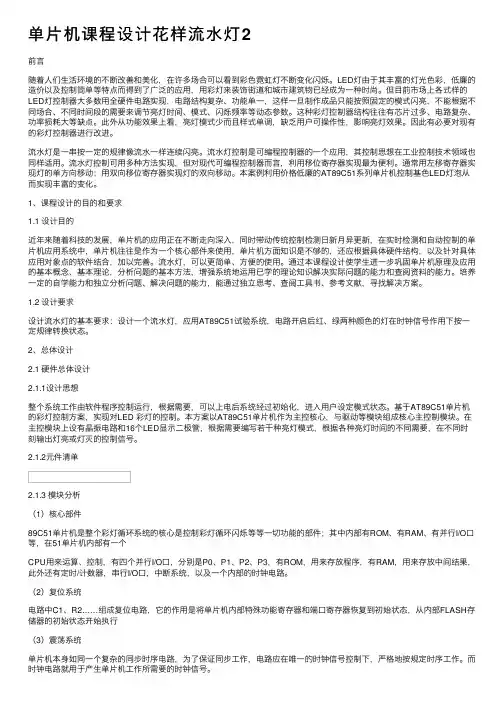

单⽚机课程设计花样流⽔灯2前⾔随着⼈们⽣活环境的不断改善和美化，在许多场合可以看到彩⾊霓虹灯不断变化闪烁。
LED灯由于其丰富的灯光⾊彩，低廉的造价以及控制简单等特点⽽得到了⼴泛的应⽤，⽤彩灯来装饰街道和城市建筑物已经成为⼀种时尚。
但⽬前市场上各式样的LED灯控制器⼤多数⽤全硬件电路实现，电路结构复杂、功能单⼀，这样⼀旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。
这种彩灯控制器结构往往有芯⽚过多、电路复杂、功率损耗⼤等缺点。
此外从功能效果上看，亮灯模式少⽽且样式单调，缺乏⽤户可操作性，影响亮灯效果。
因此有必要对现有的彩灯控制器进⾏改进。
流⽔灯是⼀串按⼀定的规律像流⽔⼀样连续闪亮。
流⽔灯控制是可编程控制器的⼀个应⽤，其控制思想在⼯业控制技术领域也同样适⽤。
流⽔灯控制可⽤多种⽅法实现，但对现代可编程控制器⽽⾔，利⽤移位寄存器实现最为便利。
通常⽤左移寄存器实现灯的单⽅向移动；⽤双向移位寄存器实现灯的双向移动。
本案例利⽤价格低廉的AT89C51系列单⽚机控制基⾊LED灯泡从⽽实现丰富的变化。
1、课程设计的⽬的和要求1.1 设计⽬的近年来随着科技的发展，单⽚机的应⽤正在不断⾛向深⼊，同时带动传统控制检测⽇新⽉异更新，在实时检测和⾃动控制的单⽚机应⽤系统中，单⽚机往往是作为⼀个核⼼部件来使⽤，单⽚机⽅⾯知识是不够的，还应根据具体硬件结构，以及针对具体应⽤对象点的软件结合，加以完善。
流⽔灯，可以更简单、⽅便的使⽤。
通过本课程设计使学⽣进⼀步巩固单⽚机原理及应⽤的基本概念、基本理论，分析问题的基本⽅法，增强系统地运⽤已学的理论知识解决实际问题的能⼒和查阅资料的能⼒。
培养⼀定的⾃学能⼒和独⽴分析问题、解决问题的能⼒，能通过独⽴思考、查阅⼯具书、参考⽂献，寻找解决⽅案。
1.2 设计要求设计流⽔灯的基本要求：设计⼀个流⽔灯，应⽤AT89C51试验系统，电路开启后红、绿两种颜⾊的灯在时钟信号作⽤下按⼀定规律转换状态。
《单片机C语言程序设计实训100例—基于8051+Proteus仿真》案例第01 篇基础程序设计01 闪烁的LED/* 名称：闪烁的LED说明：LED按设定的时间间隔闪烁*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit LED=P1^0;//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){while(1){LED=~LED;DelayMS(150);}}02 从左到右的流水灯/* 名称：从左到右的流水灯说明：接在P0口的8个LED从左到右循环依次点亮，产生走马灯效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){P0=0xfe;while(1){P0=_crol_(P0,1); //P0的值向左循环移动DelayMS(150);}}03 8只LED左右来回点亮/* 名称：8只LED左右来回点亮说明：程序利用循环移位函数_crol_和_cror_形成来回滚动的效果*/#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned int//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;P2=0x01;while(1){for(i=0;i<7;i++){P2=_crol_(P2,1); //P2的值向左循环移动DelayMS(150);}for(i=0;i<7;i++){P2=_cror_(P2,1); //P2的值向右循环移动DelayMS(150);}}}04 花样流水灯/* 名称：花样流水灯说明：16只LED分两组按预设的多种花样变换显示*/#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code Pattern_P0[]={0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe, 0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};uchar code Pattern_P2[]={0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf9,0xf3,0xe7,0xcf,0x9f,0x3f,0xff,0xe7,0xdb,0xbd,0x7e,0xbd,0xdb,0xe7,0xff,0xe7,0xc3,0x81,0x00,0x81,0xc3,0xe7,0xff, 0xaa,0x55,0x18,0xff,0xf0,0x0f,0x00,0xff,0xf8,0xf1,0xe3,0xc7,0x8f,0x1f,0x3f,0x7f,0x7f,0x3f,0x1f,0x8f,0xc7,0xe3,0xf1,0xf8,0xff,0x00,0x00,0xff,0xff,0x0f,0xf0,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfc,0xf8,0xf0,0xe0,0xc0,0x80,0x00,0x00,0x80,0xc0,0xe0,0xf0,0xf8,0xfc,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0x00,0xff,0x00,0xff,0x00,0xff,0x00,0xff};//延时void DelayMS(uint x){uchar i;while(x--){for(i=0;i<120;i++);}}//主程序void main(){uchar i;while(1){ //从数组中读取数据送至P0和P2口显示for(i=0;i<136;i++){P0=Pattern_P0[i];P2=Pattern_P2[i];DelayMS(100);}}}05 LED模拟交通灯/* 名称：LED模拟交通灯说明：东西向绿灯亮若干秒，黄灯闪烁5次后红灯亮，红灯亮后，南北向由红灯变为绿灯，若干秒后南北向黄灯闪烁5此后变红灯，东西向变绿灯，如此重复。
基于单片机的智能照明控制系统设计设计一个基于单片机的智能照明控制系统。
1.引言：现代社会对于能源的需求越来越大，电力消耗持续增长。
照明是我们日常生活中消耗电力的一个重要组成部分。
为了降低电力消耗，减少能源浪费，设计一个基于单片机的智能照明控制系统显得尤为重要。
2.系统功能：该系统的主要功能是根据照明需求智能调节照明亮度。
当光线较暗时自动增加照明亮度，当光线较亮时自动减小照明亮度。
3.系统设计：a.硬件设计：系统硬件包括一个单片机控制模块、光线传感器、执行器（例如LED 灯）、电源模块等。
光线传感器用于检测周围的光线强度。
光线传感器输出的模拟信号连接到单片机的ADC输入端，通过单片机进行读取和转换。
执行器用于调节照明亮度。
在本系统中，以控制LED灯亮度为例。
执行器连接到单片机的PWM输出端，单片机通过改变PWM的占空比来调节LED灯的亮度。
电源模块用于为系统提供电力供应。
b.软件设计：单片机采用嵌入式C语言开发，编写相应的代码实现系统功能。
主要的软件设计包括以下几个部分：-光线检测：通过读取光线传感器的模拟信号，获取光线强度数据。
-亮度控制：根据光线强度数据来判断当前的照明需求，在代码中设置一个阈值，当光线强度低于阈值时增加LED灯亮度，当光线强度高于阈值时降低LED灯亮度。
可以通过改变PWM占空比来实现LED灯的亮度调节。
-系统运行：初始化单片机的外设和寄存器，使用循环来不断读取光线强度和调节LED灯亮度，以实现智能照明控制。
4.系统优势：该智能照明控制系统具有以下优势：-节约能源：根据实际光照需求智能调节亮度，避免了长时间照明亮度过高造成的能源浪费。
-自动化控制：无需人工干预，系统自动根据光线强度调节照明亮度，方便省事。
-节省成本：单片机控制模块的成本相对较低，而且系统的节能效果能够降低电费开支。
5.结论：。
