什么是镇流器

什么是镇流器

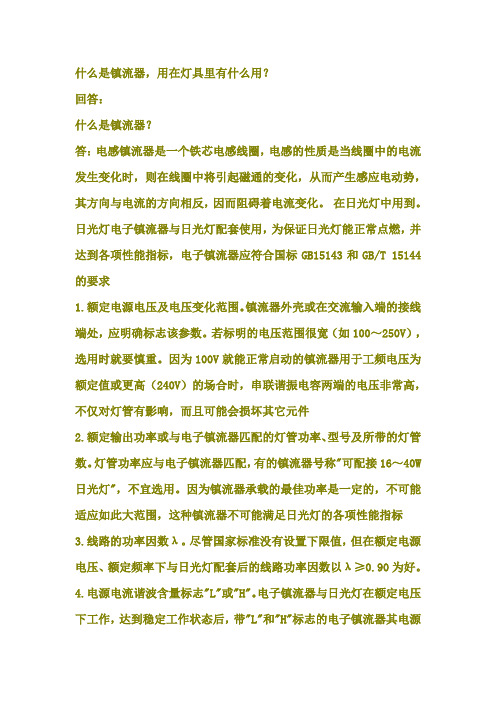

什么是镇流器，用在灯具里有什么用？回答：什么是镇流器？答：电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。

在日光灯中用到。

日光灯电子镇流器与日光灯配套使用，为保证日光灯能正常点燃，并达到各项性能指标，电子镇流器应符合国标GB15143和GB/T 15144的要求1.额定电源电压及电压变化范围。

镇流器外壳或在交流输入端的接线端处，应明确标志该参数。

若标明的电压范围很宽（如100～250V），选用时就要慎重。

因为100V就能正常启动的镇流器用于工频电压为额定值或更高（240V）的场合时，串联谐振电容两端的电压非常高，不仅对灯管有影响，而且可能会损坏其它元件2.额定输出功率或与电子镇流器匹配的灯管功率、型号及所带的灯管数。

灯管功率应与电子镇流器匹配，有的镇流器号称"可配接16～40W 日光灯"，不宜选用。

因为镇流器承载的最佳功率是一定的，不可能适应如此大范围，这种镇流器不可能满足日光灯的各项性能指标3.线路的功率因数λ。

尽管国家标准没有设置下限值，但在额定电源电压、额定频率下与日光灯配套后的线路功率因数以λ≥0.90为好。

4.电源电流谐波含量标志"L"或"H"。

电子镇流器与日光灯在额定电压下工作，达到稳定工作状态后，带"L"和"H"标志的电子镇流器其电源电流谐波的含量不超过国标GB/T 15144和GB T 17263的规定目前，室内照明光源以荧光灯为主；点灯有电感镇流器和电子镇流器两种方式。

以下分别将高性能电子镇流器与电感镇流器及普通电子镇流器使用情况做一全面比较：一、与电感镇流器比较：1、高效节能：电感镇流器工作频率为50HZ，电子镇流器工作频率为20~50KHZ，灯管在高频下发光效率比工频提高10%，因而电子镇流器比电感镇流器点灯亮度提高；另电子镇流器自身耗电少，如在同等亮度下，采用电子镇流器比电感镇流器节电约20~30%；其中电感镇流器工作时增加室内温升，夏季需要空调降温的电费未计算在内。

电子镇流器地基础学习知识原理及其维修

电子镇流器地基础学习知识原理及其维修

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

电子镇流器的原理及维修之欧阳数创编

电子镇流器的原理及维修之欧阳数创编

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c 极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

荧光灯电子镇流器工作原理

荧光灯电子镇流器工作原理

荧光灯电子镇流器工作原理该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。

电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。

接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。

在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。

当C7两端电压达到EL的放电电压时，EL启辉点亮。

荧光灯电子镇流器电路图本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html本篇文章来源于百科全书转载请以链接形式注明出处网址：/dianyuan/nb/200911/381412.html18w荧光灯电子镇流器作者：佚名文章来源：不详点击数：161 更新时间：2009-11-1此荧光灯电子镇流器的工作电源范围为交流100一250V，适用于8一26W三基色直管式节能荧光灯。

电路中，整流滤波电路由整流二极管VD1一V D4和滤波电容器C1组成；触发电路由电阻器R6、电容器C3和双向二极管V3组成；高频振荡电路由晶体管V1、V2、二极管V D5一VD7、电阻器R1 -R5、电容器C2和高频变压器T（W1-W3)组成；LC串联输出电路由限流电感器L,电容器C4, C5和荧光灯管EL组成。

接通电源后，交流220V电压经VD1一V D4整流及C1滤波后，为高频振荡电路提供300V左右的直流电压。

该直流电压还经R6对C3充电，当C3两端电压充至V3的转折电压时，V3迅速导通，C3上所充电荷经V3对T的W3绕组放电，在T的祸合作用下，Vi和V2交替导通与截止，高频振荡器振荡工作。
