薄膜材料的制备及其应用一、薄膜材料的基本概念和制备方法薄膜是指宽度很小,但厚度相对较薄的材料。
薄膜材料由于具有在空间限制下的卓越性质,被广泛应用于化学、生物、光电等领域。
常见的薄膜材料有聚合物、金属、陶瓷、玻璃等。
1.基于聚合物的薄膜制备方法聚合物薄膜制备方法包括溶液浇铸、界面聚合、自组装、化学气相沉积等多种技术。
其中,溶液浇铸法是最为普遍的一种方法,即将聚合物分散于溶剂中,通过蒸发-干燥过程制备膜材料。
2.基于金属的薄膜制备方法金属薄膜制备方法主要包括物理气相沉积、化学气相沉积、物理溅射和热蒸发等技术。
其中,物理气相沉积法是最常用的一种方法,依靠金属的高温蒸发和沉积,形成薄膜材料。
3.基于陶瓷的薄膜制备方法陶瓷薄膜材料的制备采用包括溶胶-凝胶法、物理气相沉积、离子束沉积和磁控溅射等多种技术。
其中,溶胶-凝胶法是一种低温制备技术,制备出的膜材料具有良好的化学稳定性和高纯度。
二、薄膜材料的应用1.生物医学领域在生物医学领域,薄膜被广泛应用于药物递送、人工器官、组织工程等方面。
聚合物薄膜材料具有良好的生物相容性和生物可降解性,广泛用于药物递送系统和组织工程中。
金属薄膜由于其良好的导电性能,可用于人体电刺激和成像等领域。
2.能源领域薄膜在太阳能电池、燃料电池、半导体器件等领域也有着重要的应用。
例如,聚合物薄膜用于太阳能电池、金属薄膜用于燃料电池、氧化物薄膜用于半导体领域。
3.环境领域薄膜在环境领域的应用主要包括水处理、气体净化、油污处理等方面。
例如,纳米复合薄膜用于水处理,可有效过滤掉微小颗粒和化学污染物;纳米多孔结构薄膜用于气体净化,可去除有害氧化物和有机物质;陶瓷薄膜用于油污处理,可高效分离和去除油污。
三、薄膜材料的发展趋势1.可持续、环保的材料未来薄膜材料的制备趋势是转向可持续、环保的材料。
例如,生物可降解聚合物薄膜可以在使用后被自然分解,减少环境影响。
2.多功能化材料未来的薄膜材料也将具备多种功能,例如,与生物组织相容、导电、光学响应等。
薄膜材料制备原理、技术及应用薄膜材料是在基材上形成的一层薄膜状的材料,通常厚度在几纳米到几十微米之间。
它具有重量轻、柔韧性好、透明度高等特点,广泛应用于电子、光学、能源、医疗等领域。
薄膜材料制备的原理主要涉及物理蒸发、溅射、化学气相沉积等方法。
其中,物理蒸发是指将所需材料制成块状或颗粒状,利用高温或电子束加热,使材料从固态直接转变为蒸汽态,并在基材上沉积形成薄膜。
溅射是将材料制成靶材,用惰性气体或者稀释气体作为工作气体,在高电压的作用下进行放电,将靶材表面的原子或分子溅射到基材上形成薄膜。
化学气相沉积是指在一定条件下,将气态前体分子引入反应室,通过化学反应沉积到基材上,形成薄膜。
薄膜材料制备技术不仅包括上述原理所述的基本制备方法,还涉及到不同材料、薄膜厚度、表面质量等方面的特定要求。
例如,为了提高薄膜的品质和厚度均匀性,可采用多台蒸发源同时蒸发的方法,或者通过旋涂、喷涂等方法使得所需薄膜材料均匀地覆盖在基材上。
此外,为了实现特定功能,还可以通过控制制备条件、改变材料组成等手段来改变薄膜的特性。
薄膜材料具有多种应用领域。
在电子领域,薄膜材料可以用于制作集成电路的介质层、金属电极与基板之间的隔离层等。
在光学领域,薄膜材料可以用于制作光学滤波器、反射镜、透明导电膜等。
在能源领域,薄膜材料在太阳能电池、锂离子电池等器件中扮演重要角色。
在医疗领域,薄膜材料可以用于制作人工器官、医用伽马射线屏蔽材料等。
此外,薄膜材料还应用于防腐蚀涂料、食品包装、气体分离等领域。
虽然薄膜材料制备技术已经相对成熟,但是其制备过程中仍然存在一些挑战。
例如,薄膜厚度均匀性、结晶性能、粘附性能等方面的要求十分严格,制备过程中需要控制温度、压力、物质流动等多个参数的影响,以确保薄膜的质量。
此外,部分薄膜材料的制备成本相对较高,制约了其在大规模应用中的推广。
总的来说,薄膜材料制备原理、技术及其应用具有重要的实际意义。
通过不断改进制备技术,提高薄膜材料的制备效率和质量,将有助于推动薄膜材料在各个领域的更广泛应用。
mof薄膜的制备方法
金属-有机骨架(MOF)薄膜材料是纳米技术领域的一种新材料,其制备方法多种多样。
主要的合成方法包括水热合成法、微波合成法、机械球磨、液相扩散法、喷雾干燥法、电化学沉积法和模板法等。
对于有特殊成型要求的MOFs,例如MOF薄膜,可以在涂层基板上进行逐层沉积、液相外延生长或籽晶生长;对于难以从头合成的MOF,已经开发了各种后合成方法,如后合成改性和溶剂辅助的方法。
此外,为大量合成膜厚度、均匀性、形态、甚至维度均可控的MOF薄膜材料,多种合成方法的不断提出为此提供了可能性。

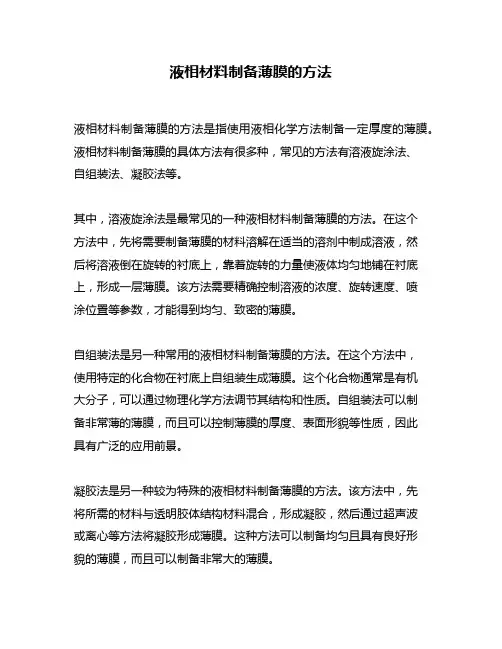

液相材料制备薄膜的方法液相材料制备薄膜的方法是指使用液相化学方法制备一定厚度的薄膜。
液相材料制备薄膜的具体方法有很多种,常见的方法有溶液旋涂法、自组装法、凝胶法等。
其中,溶液旋涂法是最常见的一种液相材料制备薄膜的方法。
在这个方法中,先将需要制备薄膜的材料溶解在适当的溶剂中制成溶液,然后将溶液倒在旋转的衬底上,靠着旋转的力量使液体均匀地铺在衬底上,形成一层薄膜。
该方法需要精确控制溶液的浓度、旋转速度、喷涂位置等参数,才能得到均匀、致密的薄膜。
自组装法是另一种常用的液相材料制备薄膜的方法。
在这个方法中,使用特定的化合物在衬底上自组装生成薄膜。
这个化合物通常是有机大分子,可以通过物理化学方法调节其结构和性质。
自组装法可以制备非常薄的薄膜,而且可以控制薄膜的厚度、表面形貌等性质,因此具有广泛的应用前景。
凝胶法是另一种较为特殊的液相材料制备薄膜的方法。
该方法中,先将所需的材料与透明胶体结构材料混合,形成凝胶,然后通过超声波或离心等方法将凝胶形成薄膜。
这种方法可以制备均匀且具有良好形貌的薄膜,而且可以制备非常大的薄膜。
液相材料制备薄膜的优点是可以制备导电性、光学性、光电性、磁性等特性的薄膜,且可以制备非常薄的薄膜,对于微电子设备和光电器件等领域具有重要的应用价值。
总之,液相材料制备薄膜的方法多种多样,其中最常用的是溶液旋涂法和自组装法。
无论采用哪种方法,都需要准确控制制备条件,并且要依据实际需求来调节薄膜的特性。
随着新型材料的不断涌现,液相材料制备薄膜的方法也会不断改进和完善,为各领域的应用提供更加高效、优质的薄膜制备技术。
干法制膜工艺膜工艺是一种应用广泛的工艺技术,用于制备薄膜材料。
在薄膜制备过程中,干法制膜工艺是一种常见且重要的方法。
本文将介绍干法制膜工艺的原理、应用以及一些常见的干法制膜技术。
一、干法制膜工艺的原理干法制膜工艺是一种在无溶剂或低溶剂条件下制备膜材料的方法。
其原理是通过物理或化学手段将原料转化为膜材料。
常见的干法制膜工艺包括物理蒸发、化学气相沉积和物理气相沉积等。
1. 物理蒸发:物理蒸发是一种将原料固态直接转化为膜材料的方法。
在物理蒸发过程中,原料固态加热至其熔点以上,使其转变为气态,然后通过凝结再度形成固态膜材料。
物理蒸发工艺的优点是制备过程简单、操作方便,适用于制备高纯度的膜材料。
常见的物理蒸发方法包括热蒸发和电子束蒸发等。
2. 化学气相沉积:化学气相沉积是一种通过化学反应在基底表面生成膜材料的方法。
在化学气相沉积过程中,原料气体进入反应室,与基底表面上的反应物发生化学反应,生成膜材料。
化学气相沉积工艺的优点是可以制备出具有复杂结构和优良性能的薄膜材料,适用于微电子器件、光学薄膜和功能薄膜的制备。
常见的化学气相沉积方法包括化学气相沉积和金属有机化学气相沉积等。
3. 物理气相沉积:物理气相沉积是一种通过物理手段在基底表面生成膜材料的方法。
在物理气相沉积过程中,原料固态加热至其熔点以上,转变为气态后,通过凝结在基底表面生成膜材料。
物理气相沉积工艺的优点是制备过程简单、操作方便,适用于制备大面积、均匀性好的膜材料。
常见的物理气相沉积方法包括物理气相沉积和磁控溅射等。
二、干法制膜工艺的应用干法制膜工艺具有广泛的应用前景,可以制备出各种功能性薄膜材料,广泛应用于微电子器件、光学薄膜、传感器、涂层材料等领域。
下面将介绍一些干法制膜工艺在不同领域的应用。
1. 微电子器件:干法制膜工艺在微电子器件中有着重要的应用。
例如,通过化学气相沉积制备出具有优良绝缘性能的二氧化硅薄膜,用于电子元件的隔离和保护;通过物理气相沉积制备出金属薄膜,用于导电材料和电极的制备。
材料科学中的薄膜制备技术研究综述薄膜作为一种重要的材料形态,在材料科学领域中具有广泛的应用。
薄膜制备技术的研究和发展,不仅能够扩展材料的功能性,并提高材料的性能,还可以为各个领域提供更多的应用可能性。
本文将综述材料科学中薄膜制备技术的研究进展,并重点探讨了几种常见的薄膜制备技术。
1. 物理气相沉积(PVD)物理气相沉积是一种常见的薄膜制备技术,它通过蒸发或溅射等方法将材料转化为蒸汽或离子,经过气相传输沉积在基底上形成薄膜。
物理气相沉积技术包括热蒸发、电子束蒸发、分子束外延和磁控溅射等方法。
这些方法在薄膜制备中具有高温、高真空和高能量等特点,能够制备出具有优异性能的薄膜。
然而,物理气相沉积技术在薄膜厚度的控制上存在一定的局限,且对于一些化学反应活性较高的材料来说,难以实现。
2. 化学气相沉积(CVD)化学气相沉积是一种将反应气体在表面上发生化学反应生成薄膜的方法。
CVD 技术根据反应条件的不同可以分为低压CVD、大气压CVD和等离子CVD等。
这些技术在实现复杂薄膜结构和化学组成控制上相较于PVD技术更具优势。
化学气相沉积技术可用于金属、氧化物、氮化物以及半导体材料等薄膜的制备。
然而,该技术所需的气体和化学物质成分较复杂,容易引起环境污染,并且对设备的要求较高。
3. 溶液法制备薄膜溶液法是一种常用的低成本、高效率的薄膜制备技术。
常见的溶液法包括旋涂法、浸渍法、喷涂法和柔性印刷法等。
这些方法通过将溶液中的溶质沉积在基底上,形成薄膜。
溶液法制备薄膜的优势在于简单易行、成本低、适用于大面积薄膜制备。
然而,溶液法制备出的薄膜常常具有较低的晶化程度和机械强度,且在高温和湿润环境下易失去稳定性。
4. 磁控溅射技术磁控溅射技术是一种通过离子轰击固体靶材的方法制备薄膜。
在磁控溅射过程中,离子轰击靶材,使靶材表面的原子转化为蒸汽,然后通过惰性气体的加速将蒸汽沉积在基底上。
磁控溅射技术可用于金属、氧化物、氮化物等薄膜的制备,并可实现厚度和成分的精确控制。
薄膜材料的制备方法及其应用第一章薄膜材料薄膜材料是一种表面积极高,厚度在微米到纳米级别的薄片状材料。
薄膜材料具有许多惊人的物理和化学性质,因此在许多不同的应用中都是不可或缺的材料。
薄膜材料的制备方法和应用研究在过去几十年中得到了迅速的发展。
第二章薄膜材料的制备方法首先,我们可以探索一些薄膜材料的制备方法。
以下是薄膜材料的几种主要制备方法:2.1 溅射溅射是得到薄膜材料的最常用方法之一。
通过放置目标材料在真空腔体内,与材料中的离子进行碰撞设计使得薄膜附着在基底上。
这种方法具有较高的质量和卓越的控制性能,被广泛应用于高分子材料,金属溅射薄膜和半导体设备。
2.2 化学气相沉积法一种典型的化学气相沉积法是热原子层沉积(HALCVD)。
其工作原理是利用化学反应将保持在气相状态的气体分压制造出所需的化合物,并将其沉积在基底表面。
由于产生的薄膜具有较高的均匀性、良好的纯度以及出色的控制性,因此广泛应用于显示器、光电器件等生产工艺中。
2.3 溶液工艺溶液法是一种制备大面积有机电子薄膜的简便方法。
这种方法的基本思路是将活性有机物放置在有机介质中溶解成一种溶液,然后将溶液高精度地喷涂在表面上。
产生的薄膜可以在常温下制成,并在通用设备和热塑性基质上进行涂覆。
由于其高质量的器件制作能力,从有色涂料到电子材料验证都有广泛用途。
第三章薄膜材料的应用3.1 晶体管和二极管薄膜材料作为晶体管和二极管中的材料,其制备和应用技术一直是电子行业的重点。
这些设备通常需要具有高面积、低导电电阻、高纵向导电性能和高晶格匹配度的特殊特性,以满足当前技术和市场的良好表现。
3.2 柔性电子柔性电子是指能够以各种方式或经受曲折、弯曲、侵蚀和扭曲。
由于薄膜材料具有优越的柔性、弯曲和可塑性、可在各种表面上涂覆、耐黄变和耐水洗性能,因此在该领域也起着重要作用。
该类应用,尽管其特殊性和复杂性所限制,但在智能手机、电脑、电视等产品中得到了广泛应用。
3.3 生物技术有机薄膜和金属薄膜都广泛应用于生物技术领域。
