行车,电气原理
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
众泰煤焦化培训教案
课程类别： 岗位安全技能
课程名称： 行车控制原理及检修注意事项
授课单位： 电修车间
授课老师： 邹海龙
二0一七年七月十七日
众泰煤焦化培训教案
课程类别 岗位安全技能 需2学时
授课人
邹海龙
授课课题 行车控制原理及检修注意事项 学时 2学时
授课时间 2017年7月17日

授课地点 电修会议室 培训人数 见签到表

教学目的
与要求
使参训员工了解并掌握行车工作原理，以及出现故障后的基本处理技能，

同时掌握行车日常点检维护工作

教学重点 如何做好日常维护
教学难点 做好维护确保运行正常稳定
授课方法 理论加现场讲解
教学流程 讲授+案例分析

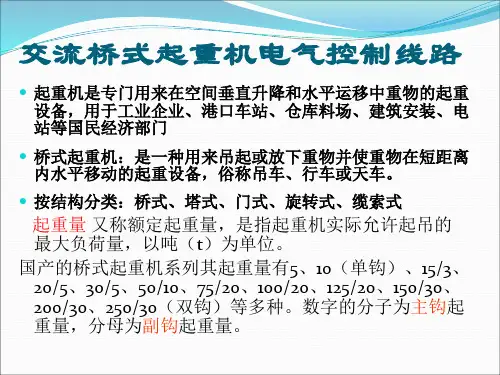

一、电气原理图：

二、行车电气基本工作原理
这次培训的主要内容有：

正反转控制电路主回路与控制回路电路图，电路工作流程；接触器联锁正反转控制电
路
互锁电路的优点是：互锁电路避免了两只接触器同时得电，从而防止了由于误操作造
成的主回路两相短路事故的发生。
缺点是：要想改变电机转向必须先按停止按钮，操作不方便。解决措施：在控制电路
中加入机械连锁。按钮联锁正反转控制
将接触器连锁触电改换一对具有两组触点的起动按钮，并将常闭触头串接在对方的回
路中,形成机械互锁。
优点：工作安全可靠，操作方便。带双重联锁的正反转控制电路
既有按钮连锁，又有接触器连锁，即使电气闭锁失灵，KM1和KM2也不会同时得
电，增加了互锁的可靠性。
正反转电路的各种接法的优缺点，电路故障查找。

本次培训人员为本班组全体成员。大家都能熟练的掌握次电路
三、常见的故障及排除方法
电葫芦在电力生产过程中使用非常广泛，主要用于设备的检修、吊装、运送材料等。在使
用过程中，电葫芦发生故障次数也日渐增多，这不仅影响了生产的正常进行，严重时将引
发重大事故，怎样才能避免事故发生，保证电葫芦的安全运行，及时准确处理运行中出现
的各种故障，已成为生产中的重要一环。下面结合维修经验，对电葫芦一些常见故障的原
因进行具体分析。
1、 按起动开关后电动电葫芦不工作
主要是因电葫芦没接通额定工作电压，而无法工作，一般有3 种情况：
（1）供电系统是否对电动电葫芦电源送电，一般用试电笔测试，如没送电，等送电后再
工作；
（2）电葫芦主、控回路的电器损坏、线路断开或接触不良，也会使电葫芦电机无法通
电，出现这种情况，需检修主、控回路，检修时，为了防止主、控回路送给三相电机的电
源缺相而烧毁电机，或电葫芦电机突然得电运转，产生危害，一定要将电葫芦电机从电源
线路上断开，只给主、控回路送电，然后点动起动和停止开关，检查分析控制电器及线路
的工作情况，对有问题的电器或线路进行修复或更换，当确认主、控回路无故障，方可重
新试车；
（3）电葫芦电机端电压比额定电压低10%以上，电机起动转矩过小，使电葫芦起吊不
动货物，而无法工作，检查时，用万用表或电压表等测量电机输入端电压，确因电压过
低，使电机无法起动时，需等系统电压恢复正常后再使用电葫芦。有时，电葫芦电机的电
压正常，而电葫芦就是不工作，这需考虑其他原因，例如：电机被烧毁，检修时需更换电
机；电葫芦长期不用，保养不善等原因使制动轮与端盖锈死，起动时制动轮脱不开，电机
只发出“哼”的响声，转动不起来，电葫芦不能工作。这时，应卸下制动轮，清洗锈蚀表
面，然后重新试车；电机严重扫膛，也会使电机不转动，发现这种情况，应停止使用，必
须进行大修或更换电机，以保证电葫芦正常工作。另外，生产中严禁超载使用电动电葫
芦，当货物过度超载，电葫芦吊不动货物，电机仅发出“哼”的响声，而不运转，严重时
会烧毁电机，甚至引发事故，这时应立即停机，减轻货物，使电葫芦在额定功率下工作。
2 、电葫芦运行时出现异常响声
电动电葫芦的很多故障，例如控制电器、电机或减速器等出现的故障，往往伴随着异常
噪声，这些噪声的位置及高低和音别随故障原因不同而有区别，检修时，要多听多看，可
以利用或根据故障响声特点，确定发出响声位置，寻找和检修故障。
（1）异常噪声发生在控制回路上，发出“哼”的噪声，一般是接触器出现了故障（如交
流接触器触头接触不良、电压等级不符、磁芯被卡等等），应对故障接触器进行检修，无
法检修时必须更换，处理后，噪声自行消除。
（2）电机发出异常噪声，应立即停机，检查电机是否单相运转，或轴承损坏、联轴器轴
心不正及“扫膛”等故障，这些都会使电机有异常响声，不同故障的响声位置及高低和音
别不同，单相运转时，整个电机发出有规律忽强忽弱的“嗡嗡”声；而轴承损坏时，会在
轴承附近，发出伴随着“咯噔-咯噔”的“嗡嗡”声；而联轴器轴心不正时，或电机轻微扫
膛，整个电机发出极高的“嗡嗡”声，并不时伴随着尖锐刺耳的声音。总之，应根据噪声
的不同，找出故障，进行逐项检修，恢复电机正常性能，当电机故障未处理时，禁止使用
电葫芦。
（3）异常噪声从减速器发出，减速器出现故障（如减速箱或轴承缺润滑油、齿轮磨损或
损坏、轴承损坏等等），这时应停机检查，首先确定减速器的减速箱或轴承在使用前是否
加了润滑油，使用中是否定期更换润滑油，如没有按要求润滑，减速器不仅会产生过高的
“嗡嗡”声，还会过度磨损或损坏齿轮及轴承。为了防止故障扩大，无论减速器齿轮过度
磨损或损坏，还是减速器轴承损坏，都需要立即拆卸检修或更换，消除故障，降低噪声。
3 、制动时停机下滑距离超过规定要求 电葫芦长期停用时，有人误调整制动调整螺母，
或制动环磨损过大，使制动弹簧压力减小，制动力降低，当停机时，制动不可靠，下滑距
离超过规定要求，这种情况只要按电葫芦说明书要求，重新调整制动螺母即可。但工作中
应注意，起升重物时，禁止调整、检查和维修制动器。有时，调整了制动螺母，停机下滑
距离仍超过规定要求，碰到此类情况，就要考虑其他原因，首先先拆开制动环，检查制动
面上是否粘有油污，如粘有油污，摩擦系数降低，会使制动时打滑，下滑距离超过规定要
求，仅调整制动螺母用处不大，这时只有彻底清洗制动面（清洗易用轻质汽油），恢复制
动面摩擦系数；其次，如制动环松动或损坏，制动环无法保证有效制动，只有更换制动
环；有时发现制动环未损坏，仅制动环与后端盖锥面接触不良，制动时，制动面接触过
少，制动力过小，使下滑距离超过规定要求，检修时，为了增大制动力，应查找出接触不
良的位置，进行修磨，增大制动时的接触面，无法修磨时，需更换配件；电葫芦电机联轴
器窜动不灵或卡死，停机后，制动环与后端盖锥面接触不良或无法接触，使电葫芦制动效
果时好时坏，这类情况，应对联轴器进行检修或更换。另外，制动器压力弹簧长期使用产
生疲劳，使弹簧力变小，停机时，制动不牢固，则应更换弹簧，重新调整制动力。
