【精】OPGW光缆的装卸、运输、施工要求

OPGW光缆架设施工方案一、路线规划1、路线选择与优化：a.根据项目要求和地理环境，选择最优路线，考虑地形、交通、土壤等因素。

b.进行详细勘察，确保路线避开可能存在的障碍物，如建筑物、水体、山脉等。

c.优化路线，使其尽可能缩短光缆敷设距离，降低工程成本。

2、设备进场与出场道路规划：a.制定设备进场与出场计划，确保施工设备顺利进入和离开施工现场。

b.考虑设备的尺寸、重量以及特殊运输需求，规划合适的道路以防止交通拥堵和设备损坏。

c.与相关交通管理部门进行沟通，获得必要的许可证和支持，确保设备运输的顺利进行。

3、环境保护与文化遗产考虑：a.确保路线规划符合环境保护法规，采取措施减少对生态系统的影响。

b.如有需要，进行文化遗产评估，确保施工过程不会对历史或文化遗产造成破坏。

c.针对敏感区域，采取额外措施以最大程度减少对周边环境的影响。

4、通信设施协调：a.与相关通信运营商协调，确保光缆路线与已有通信设施（如电信塔、通信线缆等）协调一致。

b.避免与其他基础设施发生冲突，提前了解并遵守相关规范和标准。

c.确保光缆路线不会对周边通信信号产生干扰，保证通信网络的正常运行。

5、地质与土壤分析：a.进行地质勘察，了解沿线地质特征，防范地质灾害风险。

b.对土壤进行分析，评估土壤承载力，确保光缆的安全敷设。

c.根据地质和土壤分析结果，采取相应的基础工程措施，确保路线的稳定性和可靠性。

二、光缆敷设1、敷设方式与深度：a.选择合适的光缆敷设方式，可以是地埋、架空或管道敷设，根据地形、用地情况和项目需求进行决策。

b.确定光缆的敷设深度，考虑地质情况、气候条件以及防止损坏的需要。

c.在敷设深度方面，遵循相关标准和规范，以保证光缆的安全性和稳定性。

2、弯道半径控制：a.确保在弯道处采用适当的弯道半径，以防止光缆弯曲过度，影响光信号传输。

b.根据光缆规格和技术要求，确定弯道半径的最小值，并确保施工过程中的实际弯道半径符合要求。

c.对于需要经过弯道的路段，采取措施确保光缆在弯道处的固定和保护。

OPGW光缆架设施工措施1. 适用范围本措施仅用于“集木甲乙线“π”入太保变220千伏线路工程”OPGW光缆架设施工。

2.光缆的检验、搬运及OTDR测试2.1外观检验光纤复合架空地线（以下简称OPGW）到货后，对缆盘进行外观检验，以确保其在运输过程中未遭损坏。

确认光缆盘上的铭牌信息，如盘号、光缆长度(适用耐张段)、外径及其它详细资料，以确保所交付的材料与采购订单相符。

2.2储运(1)缆盘应垂直放置，绝不准许水平置放和堆放。

(2) 如果使用吊车搬运缆盘，应使用一根坚固的钢轴穿入轴孔，以防止链条或钢索毁坏卷盘。

每次只许吊运一个缆盘。

(3) 没有吊车时，利用枕木或槽钢托住轮缘缓慢滚下。

不允许将光缆盘从车辆上滚下或拖下来。

(4) 盘装光缆应按OPGW盘标明的旋转箭头方向短距滚动。

光缆出线方向与其相反。

(5) 储运温度应控制在-40 oC～+60oC范围内。

(6) 如果缆盘在安装开始前需要储藏很长一段时间，应将缆盘储存在室内以保护光缆和缆盘。

2.3安装前OTDR测试每盘缆均应附有一份《出厂测试报告》。

在OPGW验收时对每盘缆所有的光纤进行通光检测。

编制盘测报告，责任各方签字认可（通讯公司代表、厂家技术测试人、监理、施工方）。

每个测试阶段的测试均应使用相同的测试设备。

所有盘测以后的光缆两端必须重新密封以防水汽进入。

为此, 每盘缆均配有塑料罩，这些护罩应用PVC带固牢。

盘测中所遇到的任何问题及时反映到生产厂家。

3. 安装设备、工具和金具OPGW所需的安装常规设备与安装地线所需设备相同。

展放光缆前在牵张场地两端应挂好接地滑车，使OPGW光缆处于良好的接地状态，以免静电或动力机械漏电击伤施工人员。

OPGW展放所需设备和工具如下：(1)牵引机(2)张力机(3)放线架(4)尼龙滑轮或滑轮组(5)网套连接器（蛇皮网套）(6)牵引绳(7)旋转连接器(8)专用紧线器(9)钢管切割刀(10)防扭鞭(11)线路金具所有放线工具、设备及其附件在投入使用前必须进行外观和状况检查，确认这些机器、设备和工具是否确实适于OPGW的架设。

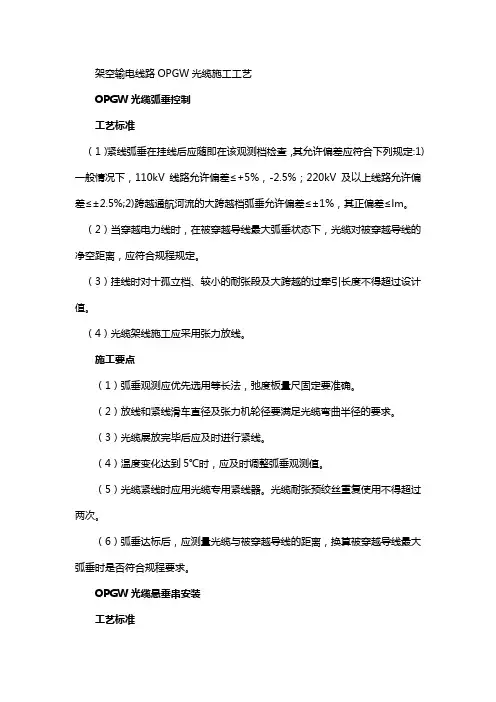

架空输电线路OPGW光缆施工工艺OPGW光缆弧垂控制工艺标准（1）紧线弧垂在挂线后应随即在该观测档检查，其允许偏差应符合下列规定:1)一般情况下，110kV线路允许偏差≤+5%，-2.5%；220kV及以上线路允许偏差≤±2.5%;2)跨越通航河流的大跨越档弧垂允许偏差≤±1%，其正偏差≤lm。

（2）当穿越电力线时，在被穿越导线最大弧垂状态下，光缆对被穿越导线的净空距离，应符合规程规定。

（3）挂线时对十孤立档、较小的耐张段及大跨越的过牵引长度不得超过设计值。

（4）光缆架线施工应采用张力放线。

施工要点（1）弧垂观测应优先选用等长法，弛度板量尺固定要准确。

（2）放线和紧线滑车直径及张力机轮径要满足光缆弯曲半径的要求。

（3）光缆展放完毕后应及时进行紧线。

（4）温度变化达到5℃时，应及时调整弧垂观测值。

（5）光缆紧线时应用光缆专用紧线器。

光缆耐张预绞丝重复使用不得超过两次。

（6）弧垂达标后，应测量光缆与被穿越导线的距离，换算被穿越导线最大弧垂时是否符合规程要求。

OPGW光缆悬垂串安装工艺标准（1）金具串上的各种螺栓、穿钉，除有固定的穿向外，其余穿向应统一。

（2）悬垂线夹安装后，应垂直地平面。

连续上、下山坡处杆塔上的悬垂线夹的安装位置应符合规定。

（3）接地引线全线安装位置要统一，接地引线应顺畅、美观。

施工要点（1）核查所画印记在放线滑车中心，并保证金具串垂直地平面。

（2）护线条中心应与印记重合，护线条缠绕应保证两端整齐，并保持原预绞形状。

（3）各种螺栓、销钉穿向符合要求，开口销双开以60°～90°为宜。

（4）附件安装及光缆弧垂调整后，如金具串倾斜超差应及时进行调整。

OPGW光缆耐张串接头型安装工艺标准（1)采用预绞丝式耐张线夹。

（2）金具串上的各种螺栓、穿钉，除有固定的穿向外，其余穿向应统一（3）光缆接头引下线要自然、顺畅、美观。

（4）接地引线全线安装位置要统一，接地引线应自然、顺畅、美观。

OPGW光缆施工方案一、项目概述二、施工准备1.施工前准备（1）制定施工计划和方案，确定施工周期和具体施工工序；（2）组织专业技术人员进行现场勘察，确定光缆布线路径和光缆敷设方式；（3）与电力公司协商，确定施工时间，确保停电时间和光缆敷设时间的协调；（4）准备光缆敷设所需的工具和设备，包括拖拉机、钢丝绳、光缆轮等；（5）购买所需的光缆和配件，确保光缆的质量符合要求；（6）制定施工安全措施，确保施工过程中的安全。

2.施工人员要求（1）施工队伍人员应具备相关的电力或通信行业从业经验，熟悉光缆施工的工艺和要求；（2）严格遵守安全操作规程，确保施工过程安全可控；（3）按照施工方案进行作业，确保施工质量。

三、施工步骤1.路径准备（1）根据现场勘察结果，确定光缆敷设路径；（2）清理敷设路径上的杂草和障碍物，确保路径畅通。

2.光缆敷设（1）使用拖拉机将光缆轮吊装到导线塔上；（2）将光缆绑扎在输电线路的导线上，使用钢丝绳固定；（3）沿着输电线路的路径将光缆解开，保持光缆拉直状态；（4）根据需要，在光缆上进行标识，以便后续维护管理。

3.光缆连接（1）在光缆的连接点处进行光缆连接；（2）使用光缆连接器将光缆连接在一起，确保连接质量；（3）采用保护套管对光缆连接部位进行保护。

4.光缆固定（1）使用电力塔上的附件或其他固定设施将光缆固定在输电线路上；（2）确保光缆的固定稳固可靠，不受外力影响。

5.测试和验收（1）进行光缆的测试工作，确保光缆连接质量符合要求；（2）与电力公司进行光缆的验收，确保光缆的安装和连接质量达到标准要求。

四、施工注意事项1.安全施工（1）施工人员必须佩戴安全帽、安全鞋等个人防护装备；（2）严禁在高处行走时携带不必要的工具；（3）确保光缆敷设不会对周围环境和设施造成损害。

2.施工质量控制（1）施工过程中要保持光缆的拉直状态，避免出现扭曲和折断；（2）严格按照光缆连接和固定的要求进行作业，确保连接和固定的质量。
