高强度螺栓长度的确定

大六角高强度螺栓标准大六角高强度螺栓（High-Strength Hexagon Head Bolts）是一种用于连接两个或多个部件的螺纹连接件，其头部设计为六角形，以便于使用扳手或扭矩扳手进行紧固。

高强度螺栓通常用于承受较大载荷的应用场合，如桥梁、建筑、机械设备等。

大六角高强度螺栓的标准通常涉及以下方面。

1.材料和力学性能：高强度螺栓通常由合金钢或不锈钢等材料制成，其力学性能（如抗拉强度、屈服强度、硬度等）应符合相应的国家标准或行业标准。

2.尺寸和等级：高强度螺栓的尺寸（如直径、长度、头部大小等）和等级（如4.6、5.6、6.8、8.8、10.9等）应符合标准规定。

等级越高，螺栓的承载能力越强。

3.表面处理：为了提高螺栓的耐腐蚀性和外观质量，高强度螺栓通常会进行表面处理，如热镀锌、电镀、达克罗等。

4.螺纹：高强度螺栓的螺纹应符合国家标准，如ISO68 -1、GB/T196-2006等，以确保螺栓的互换性和连接的可靠性。

5.承载能力：高强度螺栓的承载能力取决于其材料和尺寸，通常会在标准中给出不同等级螺栓的最大拉力、剪切强度等参数。

6.安装和使用：高强度螺栓的安装和使用应遵循相关的技术规范和操作规程，以确保连接的安全性和有效性。

7.检验和测试：在生产过程中，高强度螺栓需要经过一系列的检验和测试，如尺寸检查、力学性能测试、表面质量检查等，以确保产品质量符合标准要求。

中国的国家标准（GB/T）和行业标准（JB/T）等文件中详细规定了高强度螺栓的规格、尺寸、材料、性能、检验方法等方面的要求。

例如，GB/T1228-2014《高强度大六角螺栓》就是关于高强度大六角螺栓连接副的国家标准。

在使用高强度螺栓时，应参照这些标准进行选择和使用。

高强螺栓、普通紧固件施工工艺标准1 适用范围适用于建筑工程钢结构安装过程中，构件机械连接的施工；主要涉及扭剪型型高强度螺栓，普通螺栓、射钉等普通紧固件的施工工艺。

2 施工准备2.1技术准备2.1.1 图纸会审和深化设计工作已完成报审。

2。

1。

2 施工方案已编制,明确流水作业划分、施工顺序、螺栓的储存及使用、作业进度计划、工程量等并分级进行交底。

2.1.3 吊装前对于摩擦面的油污、尘土、浮锈要进行清除,要求摩擦面保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等。

若有的话,需用钢丝刷及时清除，以提高其抗滑移系数.2.1。

4 高强螺栓的形式、规格和技术要求必须符合设计要求和有关规定，高强螺栓必须经试验确定扭矩系数或复验螺栓拉力，符合规定时方准使用.2。

2材料要求2。

2。

1 高强螺栓及普通紧固件进场检验（1）螺栓均应按设计及规范要求选用其材料和规格，保证其性能符合要求.（2）高强度螺栓连接副应进行摩擦面抗滑移系数试验，试验用螺栓连接副应在施工现场待安装的螺栓批中随机抽取。

每套连接副只应做一次试验，不得重复使用。

高强螺栓抗滑移系数试验用试件尺寸如下图:图 2。

2—1 高强螺栓抗滑移系数试验用试件尺寸（3）高强螺栓和连接副的额定荷载及螺母和垫圈的硬度试验，应在工厂进行;连接副紧固轴力的平均值和变异系数由厂方、施工方参加，在工厂确定。

扭剪型高强度螺栓紧固轴力（kN）表2。

2—1高强螺栓的保管表2.2-22.3主要机具扭剪型高强螺栓用扳手、扭矩型高强度螺栓扳手、检测合格的力矩扳手、手动棘轮扳手、橄榄冲子（俗称过眼冲钉,形似橄榄）、力矩倍增计、手锤等。

2。

4作业条件2。

4.1 现场水电供应正常，道路通畅，作业面照明条件良好。

2.4。

2 安全平网悬挂到位无死角，生命绳固定牢固，经检查符合施工需要和安全要求。

2.4.3 雨天严禁作业，雨后应用压缩空气吹净，干燥后方能进行作业。

2.4.4 管理人员已向作业班组进行安全技术交底.3 施工工艺3.1 工艺流程图 3.1-1 高强螺栓安装流程图3.2 施工操作工艺3。

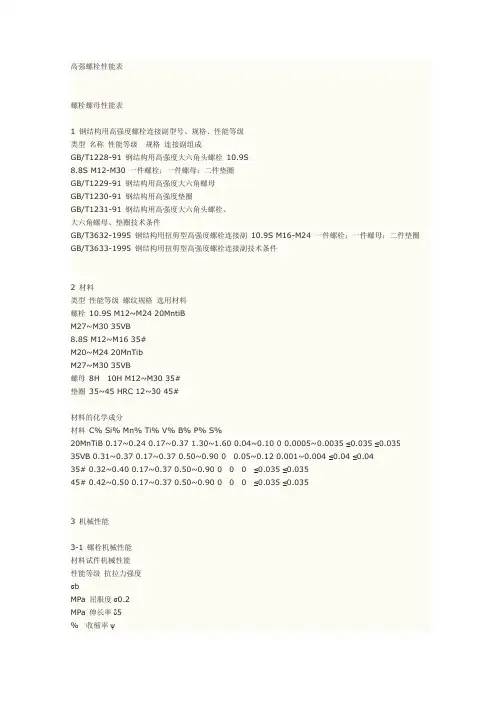

高强螺栓性能表螺栓螺母性能表1 钢结构用高强度螺栓连接副型号、规格、性能等级类型名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓10.9S8.8S M12-M30 一件螺栓；一件螺母；二件垫圈GB/T1229-91 钢结构用高强度大六角螺母GB/T1230-91 钢结构用高强度垫圈GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副10.9S M16-M24 一件螺栓；一件螺母；二件垫圈GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件2 材料类型性能等级螺纹规格选用材料螺栓10.9S M12~M24 20MntiBM27~M30 35VB8.8S M12~M16 35#M20~M24 20MnTibM27~M30 35VB螺母8H10H M12~M30 35#垫圈35~45 HRC 12~30 45#材料的化学成分材料C% Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.03545# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能材料试件机械性能性能等级抗拉力强度σbMPa 屈服度σ0.2MPa 伸长率δ5% 收缩率ψ%min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45硬度性能等级洛氏硬度HRC 维氏硬度HV30min max min max109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷螺纹规格d M12 M16 M20 M22 M24 M27 M30应懒力载面积mm2 84.3 157 245 303 353 459 561拉力载荷KN 10.9S 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~696 8.8S 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~5783-2 螺母机械性能保证载荷螺纹规格D M12 M16 M20 M22 M24 M27 M30保证载荷KN 10H 87.7 163 255 315 367 477 5838H 70.0 130 203 251 293 381 466硬度性能等级洛氏硬度维氏硬度min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84min 11.75 15.57 19.48 21.48 23.48 26.16 29.16dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.5 10 12.5 14 15 17 18.7max 7.95 10.75 13.40 14.90 15.90 17.90 19.75min 7.05 9.25 11.60 13.10 14.10 16.10 17.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 49b L公称<45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85 公称25 30 30 35 35 40 40 45 45 50 50 55 55 604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30螺距P 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 13 17.3 21.6 23.8 25.9 29.1 32.4min 12 16 20 22 24 27 30dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7min 11.87 16.4 19.4 22.3 22.9 26.3 29.1s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12 16 20 22 24 27 30d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52min 13 17 21 23 25 28 31d2 max 25 33 40 42 47 52 56min 23.7 31.4 38.4 40.4 45.4 50.1 54.1s 公称3.0 4.0 4.0 5.0 5.0 5.0 5.0max 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64min 15.23 19.23 24.32 26.32 28.32 32.84 35.844-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24螺距p 2 2.5 2.5 3da max 18.83 24.4 26.4 28.4ds max 16.43 20.52 22.52 24.52min 15.57 19.48 21.48 23.48dw min 27.9 34.5 38.5 41.5dk max 30 37 41 44K 公称10 13 14 15max 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1K min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6db max 11.3 14.1 15.6 16.9min 11 13.8 15.3 16.6dc ≈ 12.8 16.1 17.8 19.3de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格M12 M16 M20 M22 M24 M27 M30P(KN) max 59 113 177 216 250 324 397min 49 93 142 177 206 265 329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。

10.9级m30螺栓参数
10.9级钢结构高强度大六角螺栓
型号:GB/T1228~1231标准
规格:M12~M30
材料:20MnTiB，40Cr，35VB合金钢
表面处理:发黑、热镀锌、达克罗。

包装:纸箱
钢结构高强度六角螺栓连接副是一种高强度螺栓，属于钢结构的摩擦型高强度螺栓连接，主要用于钢结构的连接和固定。

钢结构螺栓一般等级为10.9和8.8，但很少成套使用和组装。

钢结构用高强度螺栓有两种，即大六角头螺栓和抗扭螺栓。

六角螺栓的标准为GB/T1228，每套包括1个高强度六角螺栓GB/T1228、1个钢结构用高强度螺母GB/T1229和2个钢结构用高强度平垫圈GB/T1230，应在同一批次制造。

钢结构螺栓出厂检验标准:
为了保证连接副的轴向力，我公司供货最大数量为3000套，即一批最大数量为3000套。

每批取8套检查连接副的轴向力。

我公司提供每批产品的质量证明，并保证数据的真实性和可追溯性。

公司配有多台设备，用于检测钢结构用高强度螺栓的各种数据。

使用高强度螺栓连接钢结构；
1.长度选择:l=l'+δl，其中:
L-高强度螺栓的公称长度，L'-连接板的总厚度，δL-附加长度，根据
下表:
螺纹d
M12
M16
M20
M22
M24
M27
M30
大六角头高强度螺栓25
30
35
40
45
50
55
剪切型高强度螺栓25
30
35
40。
