分离工程课件第七章 其它分离方法(6)(能源化工方向)

起分离作用的固体膜可以是有机膜、无机膜、生物 膜或复合膜，分离对象可以是液体或气体。
固膜分离技术广泛用于石油、化工、生化、制药、 食品、环保等领域。
7.3.1 膜分பைடு நூலகம்技术的分类
7.3.1 膜分离技术的分类
7.3.5 电渗析简介
1. 电渗析使用的膜
电渗析使用的分离膜为离子交换膜。离子交换膜分阴 离子交换膜和阳离子交换膜，两种膜通常需配套使用。
7.3.5 电渗析简介
2. 电渗析工艺过程
1-料液 2-阴极 3-阳极 4-阴极废水 5-阳极废水 6-稀产品水 7-浓产品水 A-阴极膜 C-阳极膜
7.4 耦合分离技术
基本概念
耦合分离技术是针对一些难分离体系采取 的一类组合分离技术。如前面介绍过的萃取精 馏技术就是萃取和精馏耦合的分离技术。
由于耦合分离技术采用了组合分离技术， 因而具有所组合的分离技术的优势，可突破单 一分离技术选择性分离上存在的不足。
第七章新分离方法
7.1 泡沫吸附分离技术
基本概念
泡沫分离技术就是根据表面吸附原理，籍鼓泡使溶液内的表面活性 物质聚集在气液界面(气泡表面)，上浮至溶液主体上方形成泡沫层， 将泡沫层与液相主体分开，就可达到浓缩表面活性物质和净化液相 主体的目的。
被浓缩在泡沫层的物质可以是表面活性物质，也可以是与表面活 性物质具有亲和能力的其他物质，如金属阳离子、阴离子、蛋白质 、酶、染料、矿物粒子、溶液悬浮物质等。
7.2 液膜分离技术
基本概念
液膜分离技术就是以液膜为分离介质、以浓差为 推动力的液-液萃取与反萃过程结合为一体的分离过 程。
起分离作用的液膜通常为添加了表面活性剂的溶剂 相，液膜两边的被萃相和反萃相通常都是可互溶相。

北京林业大学分离过程课件

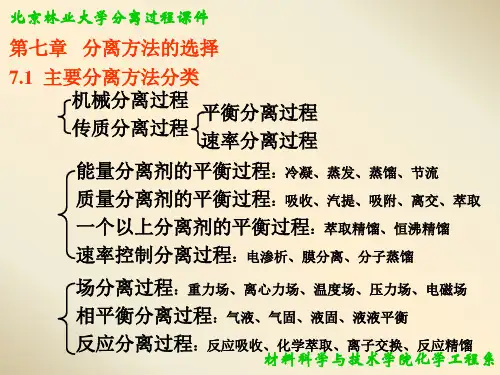

第七章 分离方法的选择 7.1 主要分离方法分类 机械分离过程 平衡分离过程 传质分离过程 速率分离过程 能量分离剂的平衡过程：冷凝、蒸发、蒸馏、节流 质量分离剂的平衡过程：吸收、汽提、吸附、离交、萃取 一个以上分离剂的平衡过程：萃取精馏、恒沸精馏 速率控制分离过程：电渗析、膜分离、分子蒸馏 场分离过程：重力场、离心力场、温度场、压力场、电磁场 相平衡分离过程：气液、气固、液固、液液平衡 反应分离过程：反应吸收、化学萃取、离子交换、反应精馏
反胶束萃取 液膜分离 层析分离（分配） 双水相萃取
材料科学与技术学院化学工程系
北京林业大学分离过程课件
速率分离法 气体扩散 渗透汽化 电渗析 反渗透 超滤 微滤 热扩散 电泳 分子蒸馏
材料科学与技术学院化学工程系
北京林业大学分离过程课件
分子蒸馏
（Molecular Distillation）
原理：依靠不同物质分子运动平均自由程的差别
x
i 1
C
i
1(i 1,2,C )
材料科学与技术学院化学工程系
北京林业大学分离过程课件 4、论述多组分分离过程的特点 （1）混合物的热物性数据：为了进行相关单元及整个装 置的物料衡算及热量衡算，必须要有被分离混合物及各个 组分的热物性数据。在多数情况下，纯物质的热物性数据 可以查到，但混合物无现成数据，需要通过纯组分物性数 据进行计算。 （2）实际体系的相平衡常数：对于理想气体、理想溶液 体系的相平衡常数很容易计算，而实际体系相平衡常数的 计算需要用活度系数、逸度系数对理想体系进行修正。 （3）集态的变化：多组分混合物分离时往往伴随着集态 的变化，及出现新的相，需要确定新相的参数包括温度、 压力、气体或液体的流量及组成等。 （4）计算机作为运算工具：由于多组分混合物分离过程 的计算往往需要反复试差、迭代，或需要联立求解非线性 方程组，计算工作量大，需借助计算机程序辅助进行。 材料科学与技术学院化学工程系

一、分子扩散现象与费克定律
2.费克(Fick)定律 描述分子扩散过程的基本定律—费克第一定律。
dcA J A DAB dz
及
J B DBA
dcB dz
kmol/(m2·s
)
费克第 一定律
DAB —组分A在组分B中的扩散系数，m2/s DBA —组分B在组分A中的扩散系数，m2/s
一、分子扩散现象与费克定律
混合物的总质量分数
i 1
wi 1
N
二、质量分数与摩尔分数
2.摩尔分数 摩尔分数定义式
nA xA n
xi 1
N
液相
nA yA n
气相
混合物的总摩尔分数
i 1
i 1
yi 1
N
二、质量分数与摩尔分数
质量分数与摩尔分数的关系 由质量分数 求摩尔分数
xA
wA / M A
～
NA
～ 总体流动影响
p总 / pBM 1 N A J A 无总体流动
三、液体中的稳态分子扩散
1.等分子反方向扩散 参照气体中的等分子反方向扩散过程，可写出
NA
DAB z
(cA1 cA2 )
z z2 z1
—组分A在溶剂B中的扩散系数，m2/s DAB
三、液体中的稳态分子扩散
xB2 xB1 xB2 ln xB1
停滞组分 B 对数平均物 质的量浓度
xBM
停滞组分 B 对数平均摩 尔分数
四、扩散系数
1.气体中的扩散系数 通常，扩散系数与系统的温度、压力、浓度以 及物质的性质有关。对于双组分气体混合物，组分 的扩散系数在低压下与浓度无关，只是温度及压力 的函数。气体扩散系数可从有关资料中查得，某些 双组分气体混合物的扩散系数列于附录一中。气体 中的扩散系数，其值一般在 1104 ~ 1105 m2/s 范 围内。

将过程所产生的废物最大限度地回收和
循环使用。
产品
原
料
1
1
1
废
物 2
废
物 2
排除
2
1—单元过程；2—处理
实现分离与再循环系统使废物最小化的方法： ●废物直接再循环
例：废水
●进料提纯
例：氧化反应采用纯氧
●除去分离过程中加入的附加物质
例：共沸剂、萃取剂
●附加分离与再循环系统
例：分离废物中的有效物，循环使用
●加氢重整后得到：轻油 非芳烃 苯 甲苯 二甲苯 高级芳烃
目的产物为 对二甲苯
● 特点：
邻二甲苯 间二甲苯 对二甲苯
沸点℃ 熔点72
138.351 13.263
● 涉及到分离过程：精馏：4、7、8 萃取：5、6 结晶：10
目的产 物
总 结：
●降低原材料和能源的消耗，提高有效利用率、 回收利用率、循环利用率；
●开发和采用新技术、新工艺、改善生产操作条 件，以控制和消除污染；
●采用生产装置的闭路循环技术；
●处理生产中的副产物和废物，使之减少和消除 对环境的危害；
●研究、开发和采用低物耗、低能耗、高效率的 “三废”治理技术。
闭路循环系统：
ESA）
改变原溶 液的相对 挥发度
以苯酚作溶 剂由沸点相 近的非芳烃 中分离芳烃 ；以醋酸丁 酯作共沸剂 从稀溶液中 分离醋酸。
返回
1.2.2 速率分离过程
膜分离 场分离
速率分离:
利用溶液中不同组分在某 种推动力（浓度差、压力差、 温度差、电位差等）作用下， 经过某种介质（半透膜）时 的传质速率（透过率、迁移 率、扩速率）差异而实现分 离。
吸
相态 介： 理： 用：
