建筑物耗热量指标

  • 格式：docx
  • 大小：24.58 KB
  • 文档页数：8

1 / 8 建筑物耗热量指标 index of heatloss of build1ng ： 按照冬季室内热环境设计标准和设定的计算条件，计算出的单位建筑面积在单位时间内消耗的需要由采暖设备提供的热量.建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量.采暖设计热负荷指标(g)index Of design load for heating Of building在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q计算公式如下：

q=Q/Ao(1)式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）,且Q值应根据建筑物下列散失的获得的热量确定：

1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)（2)式中Q

1、 F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。

围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。

2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为： Q2=acpρwnLlm(tn-twn)（3)式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。

新设计规范中的计算公式为： 2 / 8

Q2= 0.28cpρwnL(tn-twn)（4）式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：

L=L0lmb（5)式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=

0.56～ 0.7 8。 由式（4）和式（5）可知，新设计规范对公式的形式及有关参数的确定上都进行了较大的修订，加热由门窗缝隙渗入室内的冷空气的耗热量的计算将更加合理和精确。

3）加热由门、孔沿及相邻房间浸入的冷空气的耗热量；4）建筑内部设备得热；5）通过其他途径散失或获得的热量；设计规范与节能标准差异比较分析概念差异1）采暖设计热负荷指标和建筑物耗热量指标是不完全相同的两个概念。

前者是在设计室内外条件下能耗量，其值是按设计规范计算得到的为确定最不利工况时达到室内温度所必须设计的采暖设备的依据，北京地区其值不宜超过

52.0 W/m2；后者是在全采暖期间内的耗热量的平均值，其值是按节能标准计算得到的，可用以计算全年采暖能耗量，北京地区其值不应超过

20.6 W/ m22）在计算围护结构传热和冷风渗透耗热量时，设计规范中都用到了最大温差(tn-twn)，而节能标准中都用到了平均温差(ti-te)，二者的差异是很大的。

以北京地区为例，前者一般为27℃（厨房为24℃，卫生间为34℃），后者统一为 3 / 8

17.6℃，前者为后者的 1.534倍；3）设计规范是从纯渗透的角度出发（卫生间除外）确定渗透耗热量，而节能标准是从换气的角度出发确定渗透耗热量。

方法差异1）设计规范是按各房间分别计算，然后汇总得到整栋建筑的供热负荷；而节能标准是按渗透耗热、围护结构耗热和建筑内部得热三部分分别计算，然后汇总得到整栋建筑的供热负荷。

2）设计规范与节能标准中围护结构耗热量的计算公式是类似的，但修正系数的选取方法不同；由于计算分类不同，面积的选取也不同，但从整体上讲，计算所用的面积基本一致。

3）在计算围护结构传热耗热量时，节能标准中对外围护结构各部分的传热系数都有上限值要求。

以北京地区为例，节能标准一设计规范中各围护的传热系数列入表1中。 从表1可以看出，按设计规范计算时选用的传热系数一般都比按节能标准计算时选用的传热系数要大一些。

4）设计规范与节能标准中渗透耗热量的计算公式存在较大的差异，其原因在于进入室内的冷空气的计算方法不同。

5）建筑内部得热的计算差异。 设计规范中虽然指明在计算冬季采暖通风系统的热负荷要考虑建筑内部得热，但并没有给出相应的量化公式，因此，在具体的计算过程中往往忽略了建筑内部得热：

而节能标准中明确地对其进行了量化规定。 4结论1）设计规范中采暖设计热负荷指标和节能标准中建筑耗热量指标是有本质判别的两个概念，计算方法也不尽相同，且节能标准对各项指标的要求更为严格一些。 4 / 8

2）设计规范与节能标准在计算围护结构传热耗热量时温差和传热系数的差异是最主要的原因，而修正系数、计算公式等的不同引起的差异则是相对次要的原因；3）按设计规范与节能标准的分别计算的渗透总耗热量和围护结构总耗热量的百分比差别不大，与一般情况下，渗透耗热量占30%的比例基本上是一致的。

4）新设计规范中将"加热由门窗缝隙渗入室内的冷空气的耗热量"的计算方法作为修订的重点，是非常有意义的。

热负荷是只室内18C，室外-9C（北京）的条件下，供暖需求量，用这个值去配置供暖设备，相当于在最大条件下的出力，也就是汽车最高时速200公里的能力极限；北京通常每平米50瓦左右。

指标是在整个冬季不断变化的气候环境下，冬季实际总耗能除以时间得出的平均功率，相当于汽车的平均时速，在北京能开到40公里就很不错了。

北京冬天室外平均- 1.6，室内保证16，这时的规定平米指标 20.6瓦很多人不清楚的是，指标与设备配置??即热负荷没有太大的关系，例如我设备给的很大，像日本鬼子那样不问功能一平米给配200瓦的量，但是温控做的好，实际输出不大，最后指标依然正好。

再往深了说，指标就是约束墙体保温的，只要保温达到要求，指标就能达到，系统浪费它不管，就算室温高了，也折合到标准温度下了，没有影响。

A.稳定传热法 B.概算指标法 C.体积热指标法 D.面积热指标法屋顶安装无动力涡轮风机这种风机一般见于在钢结构厂房而且人员不多的场合，其依靠屋顶风力的带动从而吸引室内空气排至室外，其排风量严重依赖于室外风力大小，极不稳定而且风量较小，对于厂房热负荷大，有异味的场合没有明显效果a．体积热指标法： 5 / 8

建筑物的供暖设计热负荷可按下式进行概算。 Qn＝qv×V×（tn－tw）（W）式中，Qn——建筑物的供暖设计热负荷，W；V——建筑物的外围体积，m3；tn——供暖室内计算温度，℃；tw——供暖室外计算温度，℃；qv——建筑物的供暖体积热指标，W/m3·℃，它表示各类建筑物，在室内外温差为1℃时，每1 m3建筑物外围体积的供暖热负荷。

供暖体积热指标qv的大小主要与建筑物的围护结构及外形有关。 建筑物围护结构传热系数越大、采光率越大、外部建筑体积越小等qv值将越大。

b．面积热指标法： 建筑物的供暖设计热负荷可按下式进行概算。 Qn＝qf×F（W）式中，Qn——建筑物的供暖设计热负荷，W；F——建筑物的建筑面积，m2；Qf——建筑物的供暖面积热指标，W/m2，它表示每1 m2建筑面积的供暖设计热负荷。

必须说明： 建筑物的供暖热负荷，主要取决于通过垂直围护结构（墙、门、窗等）向外传递热量，它与建筑物的平面尺寸和层高有关，因而不是直接取决于建筑平面面积。

用供暖体积热指标表征建筑物供暖热负荷的大小，物理概念清楚；但采用供暖面积热指标法，比体积热指标更易于概算，对于一般民用住宅层高在3m以下工程上可采用面积热指标法进行概算。

计算条件： 天津某仓库，库房16000m2,高度15m，则体积为V=2400m3，单位体积热指标qn=

0.44w /m3℃，qf= 6 / 8

0.14w /m3℃，天然气发热量q=8500kcal/Nm3，室内温度tn=5℃，室外温度tw=-11℃。

厂房所需供热量计算： Q= 1.1～ 1.2×（qn+qf）×V×（t内-t外）= 1.1～ 1.2×（ 0.44+ 0.14）×2400×（5+11）≈230万kcal/h采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。

在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料,一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q(瓦)。

用公式表示为： Q＝qfF。 式中qf为单位建筑面积热指标(瓦/米2)；F为建筑面积(米2)。 如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv【瓦/(米3·°C)】估算，公式为：

Q＝qvV(tn-tw)。

合集下载

民用建筑节能建筑煤耗热耗标准

民用建筑节能建筑煤耗热耗标准

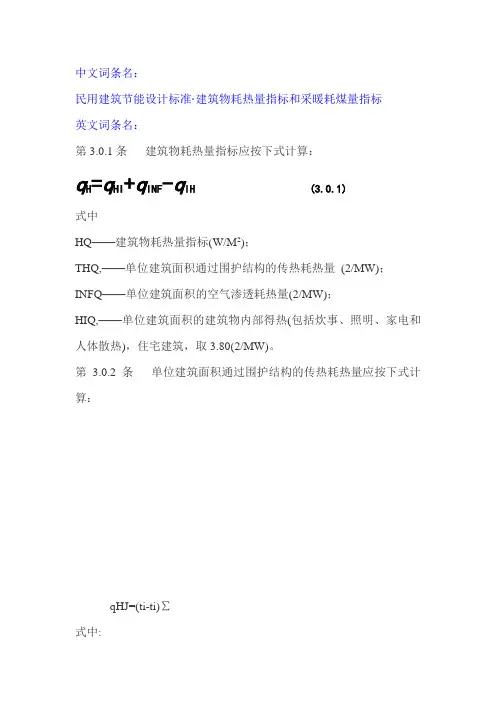

中文词条名：民用建筑节能设计标准·建筑物耗热量指标和采暖耗煤量指标英文词条名：第3.0.1条建筑物耗热量指标应按下式计算：q H=q HI+q INF-q IH (3.0.1)式中HQ——建筑物耗热量指标(W/M2)；THQ,——单位建筑面积通过围护结构的传热耗热量(2/MW)；INFQ——单位建筑面积的空气渗透耗热量(2/MW)；HIQ,——单位建筑面积的建筑物内部得热(包括炊事、照明、家电和人体散热)，住宅建筑，取3.80(2/MW)。

第 3.0.2条单位建筑面积通过围护结构的传热耗热量应按下式计算：qHJ=(ti-ti)∑式中:IT——全部房间平均室内计算温度，一般住宅建筑，取16℃；IT——采暖期室外平均温度(℃)，应按本标准附录A附表A采用；IΕ——围护结构传热系数的修正系数，应按本标准附录B附表B采用；IK——围护结构的传热系数[W/(M2.K)]，对于外墙应取其平均传热系数，计算方法见本标准附录C；IF——围护结构的面积(M2)，应按本标准附录D的规定计算；IA——建筑面积(M2)，应按本标准附录D的规定计算。

第3.0.3条单位建筑面积的空气渗透耗热量应按下式计算：式中:CΡ——空气比热容，取0.28W.H/(KG.K)；Ρ——空气密度(KG/M2)，取TE条件下的值；N——换气次数，住宅建筑取0.51/H；V——换气体积(M2)，应按本标准附录D的规定计算。

第3.0.4条采暖耗煤量指标应按下式计算：式中:QC——采暖耗煤量指标(KG/M2)标准煤；QH——建筑物耗热量指标(W/M2)；Z——采暖期天数(D)，应按本标准附录A附表A采用；HE——标准煤热值，取8.14×103W.H/KG；Η1——室外管网输送效率，采取节能措施前，取0.85，采取节能措施后，取0.90；Η2——锅炉运行效率，采取节能措施前，取0.55，采取节能措施后，取0.68。

第 3.0.5条不同地区采暖住宅建筑耗热量指标和采暖耗煤量指标不应超过本标准附录A附表A规定的数值。

建筑物耗热量指标计算方法

建筑物耗热量指标计算方法

(三)建筑物耗热量指标(1)建筑物耗热量指标应按下式计算：（1-35）式中q H——建筑物耗热量指标，W／m2；q H·T——单位建筑面积通过围护结构的传热耗热量，W／m2；q INF——单位建筑面积的空气渗透耗热量，W／m2；q I·H——单位建筑面积的建筑物内部得热(包括炊事、照明、家电和人体散热)，对于住宅建筑，取3．80W／m2。

(2)单位建筑面积通过围护结构的传热耗热量应按下式计算：（1-36）式中t i——全部房间平均室内计算温度，一般住宅建筑，取16o C；t e——采暖期室外平均温度，℃；εi——围护结构传热系数的修正系数；K i——围护结构的传热系数，W／(m2·K)，对于外墙应取其平均传热系数；F i——围护结构的面积，m2；A0——建筑面积，m2。

(3)单位建筑面积的空气渗透耗热量应按下式计算：（1-37）式中C p——空气比热容，取0．28W．h／(kg·K)；ρ——空气密度，kg／m3，取t e条件下的值；N——换气次数，住宅建筑取0．5次／h；V——换气体积，m3。

(4)集体宿舍、招待所、旅馆、托幼建筑等居住建筑围护结构的保温应达到当地采暖住宅建筑相同的水平。

四、夏热冬冷地区居住建筑节能标准(一)适用范围适用于夏热冬冷地区新建、改建和扩建居住建筑的建筑节能设计。

夏热冬冷地区居住建筑的建筑热工和暖通空调设计必须采取节能措施，在保证室内热环境的前提下，将采暖和空调能耗控制在规定的范围内。

(二)术语(1)采暖度日数(HDDl8)：一年中，当某天室外日平均温度低于18o C时，将低18℃的度数乘以1天，并将此乘积累加。

(2)空调度日数(CDD26)：一年中，当某天室外日平均温度高于26o C时，将高于26℃的度数乘以1天，并将此乘积累加。

(3)典型气象年(TMY)：以近30年的月平均值为依据，从近10年的资料中选取一年各月接近30年的平均值作为典型气象年。

建筑物耗热量指标计算表

建筑物耗热量指标计算表

建筑名称：（17#） 层数23层
计算项目 屋顶
朝向：南北
层高 3.0 m
建筑体积V o＝
2
建筑面积A o＝
(m3) 2 空气渗透耗热量q INF (W/m ) 多层 高层 1.86V o/A o＝ 1.55V o/A o＝ 楼梯间不供暖 2.02V o/A o＝ 2.02V o/A o＝ 楼梯间供暖 建筑物耗热量指标 2 q H＝q H·T＋q INF －3.8＝ (2) εi 计算说明 K i [W/(m2·K)] 减不供暖楼梯间 0.91 0.50 减外门窗面积 0.60 0.56 减外门窗面积 0.73 0.56 减外门窗面积 0.78 0.56 减外门窗面积 0.70 0.56 减外门窗面积 0.86 0.56 减外门窗面积 0.92 0.56 含阳台门透明部分 0.43 2.7 含阳台门透明部分 0.63 2.7 含阳台门透明部分 0.73 2.7 含阳台门透明部分 0.50 2.7 含阳台门透明部分 0.74 2.7 含阳台门透明部分 0.86 2.7 含阳台门透明部分 0.18 2.7 含阳台门透明部分 0.57 2.7 含阳台门透明部分 0.76 2.7 阳台门不透明部分 0.70 1.5 阳台门不透明部分 0.86 1.5 阳台门不透明部分 0.92 1.5 0.91 1.00 0.18 0.57 0.76 楼梯间供暖不计 0.30 1.5 楼梯间供暖不计 0.30 1.50 减不供暖楼梯间 1.00 减不供暖楼梯间 0.75 0.55 减不供暖楼梯间 1.00 减不供暖楼梯间 1.00 0.30
(m2)
南 有阳台且 东、西 封闭 北 外 墙 无阳台或 南 有阳台但 东、西 不封闭 北 南 封 东、西 有 闭 北 中 阳 南 空 台 未 封 玻 东、西 闭 璃 北 窗 南 无阳台 东、西 北 南 阳台门门芯板 东、西 北 顶板 底板 凸 南 窗 东、西 北 户门 楼梯间 隔墙 接触室外空气 楼板 不供暖空间上部 周边 地面 非周边 变形缝墙 Σ q H·T＝17.2(Σε i ·K i ·F i )/A o＝ #DIV/0! (W/m2) 窗墙比 南: #DIV/0! 东西: #DIV/0!
建筑物耗热量指标和采暖耗煤量指标

建筑物耗热量指标和采暖耗煤量指标

建筑物耗热量指标和采暖耗煤量指标３．０．１建筑物耗热量指标应按下式计算：３．０．２单位建筑面积通过围护结构的传热耗热量应按下式计算：３．０．３单位建筑面积的空气渗透耗热量应按下式计算：３．０．４采暖耗煤量指标应按下式计算：３．０．５不同地区采暖住宅建筑耗热量指标和采暖耗煤量指标不应超过本标准附录Ａ附表Ａ规定的数值。

３．０．６集体宿舍、招待所、旅馆、托幼建筑等采暖居住建筑围护结构的保温应达到当地采暖住宅建筑相同的水平。

2．1 设计规范采暖设计热负荷指标计算方法采暖设计热负荷指标q(W/m2)。

采暖设计热负荷指标是指在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房向其它供热设施供给的热量。

采暖设计热负荷指标q计算公式如下：q=Q/Ao (1) 式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2），且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本大批量计算公式为Q1=Afk(tn-twn) （2）式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。

围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。

2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。
