第七章 交流绕组的磁动势
目录
第一节 概述 ..................................................................................................................... 1
第二节 单相绕组的磁动势 ............................................................................................. 1
第三节 对称三相电流流过对称三相绕组的基波磁动势 ............................................. 6
第四节 不对称三相电流流过对称三相绕组的基波磁动势 ......................................... 9
第五节 三相绕组磁动势的空间谐波分量和时间谐波分量 ....................................... 11
小 结 ............................................................................................................................... 14
思考题 ............................................................................................................................. 14
习 题 ............................................................................................................................... 15
交流电机电枢绕组的电动势与磁通势
1.单相绕组流过单相交流电时产生的磁势是（ ）磁势，三相对称绕组流过三相对称交流电流时，产生的磁势是（ ）磁势。
2.一个脉振磁势可以分解为两个转向（ ），转速（ ），大小（ ）的旋转磁势。
3.三相异步电动机采用（ ）和（ ）绕组可以有效地削弱谐波分量。
4.有一四极24槽的三相交流电机，则该电机的极距为（ ），每极每相槽数为（ ），槽距角为（ ）。
答案：
1.脉振 旋转 2.相反 相同 相等 3.分布 短距 4.6 2 300
异步电动机的原理和结构
1．异步电动机根据转子结构的不同可分为（ ）和（ ）两类。
2．异步电动机的额定功率是指（ ）。
3．异步电动机由静止不动的（ ）和旋转的（ ）组成。
4．异步电动机转子绕组的电流是依靠（ ）原理产生的，电机转子电流有功分量与（ ）磁场相互作用，产生（ ），使电动机旋转，实现了能量转换。
5．异步电动机有三种运行状态，它们是（ ）、（ ）、和（ ）。
6．异步电动机稳定运行时转子的转速比定子旋转磁动势的转速要（ ），有（ ）的存在是异步电动机旋转的必要条件。
7．当0
8．一台6极三相异步电动机接于50HZ的三相对称电源；其s=0.05，则此时转子转速为（ ）r/min，定子旋转磁势相对于转子的转速为（ ）r/min。
9．异步电动机转差率s=（ ），作为电动机运行状态，s是在（ ）范围内、变化。
10．一台三相异步电动机，若转子转向与气隙旋转磁场转向一致，且n=1040r/min，，则转差率s=（ ），此时电动机运行与（ ）状态；若转子转向与气隙旋转磁场转向相反，且n=500r/min，差率s=（ ），此时电动机运行与（ ）状态。
11．一台绕线式异步电动机，将定子三相绕组短接，转子三相绕组通入三相交流电流，转子旋转磁场正转时，这时电动机将会（ ）。
电机与拖动基础习题1（第3-6章）
第三章：直流电机原理
一、简答题：
1、换向器在直流电机中起什么作用
在直流发电机中，换向器起整流作用，即把电枢绕组里交流电整流为直流电，在正、
负电刷两端输出。在直流电动机中，换向器起逆变作用，即把电刷外电路中的直流电经换向器逆变为交流电输入电枢元件中。
2、直流电机铭牌上的额定功率是指什么功率
直流电机铭牌上的额定功率：对直流发电机而言，指的是输出的电功率的额定值;对直
流电动机而言，指的是电动机轴上输出的机械功率的额定值
3、直流电机主磁路包括哪几部分磁路未饱和时，励磁磁通势主要消耗在哪一部分
直流电机的主磁路主要包括;主磁极、定、转子之间的气隙电枢齿、电枢磁轭、定子磁
轭。磁路未饱和时，铁的磁导率远大于空气的磁导率，气隙的磁阻比磁路中的铁心部分大得多，所以，励磁磁通势主要消耗在气隙上。
4、如何改变他励直流发电机的电枢电动势的方向如何改变他励直流电动机空载运行时的转向 通过改变他励直流发电机励磁电流的方向，继而改变主磁通的方向，即可改变电枢电动
势的方向;也可以通过改变他励直流发电机的旋转方向来改变电枢电动势的方向。改变励磁电流的方向，继而改变主磁通的方向，即可改变电动机旋转方向;也可通过改变电枢电压的极性来改变他励直流电动机的旋转方向。
5、直流发电机的损耗主要有哪些铁损耗存在于哪一部分,它随负载变化吗电枢铜损耗随负载变化吗
直流发电机的损耗主要有:(1)励磁绕组铜损耗;(2)机械摩擦损耗;(3)铁损耗;(4)电枢
铜损耗;(5)电刷损耗;(6)附加损耗。铁损耗是指电枢铁心在磁场中旋转时硅钢片中的磁滞和涡流损耗。这两种损耗与磁密大小以及交变频率有关。当电机的励磁电流和转速不变时,铁损耗也几乎不变。它与负载的变化几乎没有关系。电枢铜损耗由电枢电流引起,当负载增加时,电枢电流同时增加,电枢铜损耗随之增加。电枢铜损耗与电枢电流的平方成正比。
6、他励直流电动机的电磁功率指什么
第七章 磁路与铁心线圈电路
- 101 -

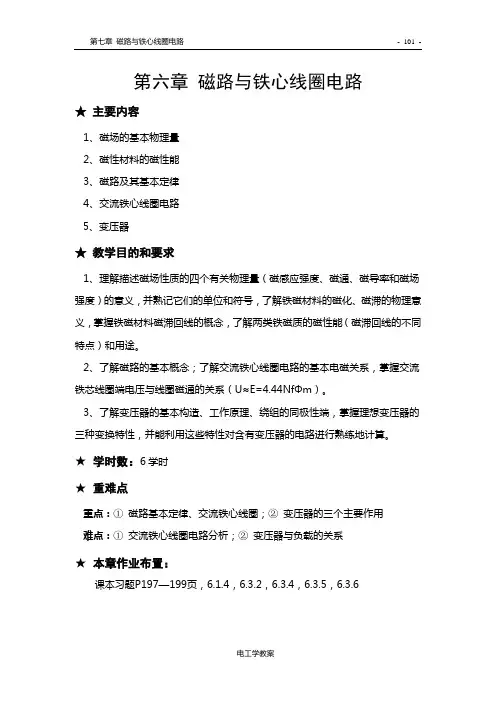

电工学教案 第六章 磁路与铁心线圈电路
★ 主要内容
1、磁场的基本物理量
2、磁性材料的磁性能
3、磁路及其基本定律
4、交流铁心线圈电路
5、变压器
★ 教学目的和要求
1、理解描述磁场性质的四个有关物理量（磁感应强度、磁通、磁导率和磁场强度）的意义，并熟记它们的单位和符号，了解铁磁材料的磁化、磁滞的物理意义，掌握铁磁材料磁滞回线的概念，了解两类铁磁质的磁性能（磁滞回线的不同特点）和用途。
2、了解磁路的基本概念；了解交流铁心线圈电路的基本电磁关系，掌握交流铁芯线圈端电压与线圈磁通的关系（U≈E=4.44NfΦm）。
3、了解变压器的基本构造、工作原理、绕组的同极性端，掌握理想变压器的三种变换特性，并能利用这些特性对含有变压器的电路进行熟练地计算。
★ 学时数：6学时
★ 重难点
重点：① 磁路基本定律、交流铁心线圈；② 变压器的三个主要作用
难点：① 交流铁心线圈电路分析；② 变压器与负载的关系
★ 本章作业布置：
课本习题P197—199页，6.1.4，6.3.2，6.3.4，6.3.5，6.3.6
第七章 磁路与铁心线圈电路
- 102 -
电工学教案 第六章 磁路与铁心线圈电路
本章学习变压器的工作原理。变压器是一种利用磁路传送电能，实现电压、电流和阻抗变换的重要设备。
§6.1 磁路及其分析方法
在电机、变压器及各种铁磁元件中常用铁磁材料做成一定形状的铁心，铁心的磁导率比周围空气或其他物质高得多，因此铁心线圈中电流产生的磁通绝大部分经过铁心而闭合，这种人为造成的磁通闭合路径，称为磁路。如图7.3-1和图6.1-1分别表示四极直流电机和交流接触器的磁路。
