锂电钻常见故障以及维修方法
一、电动机问题
1.第一种表现：通电后，电动机没有反应，电钻也无法正常工作。
此时应拆开电钻机身，检查保险丝是否熔断、电源线是否烧断，如果是，应立刻更换保险丝或电源线。
另一个可能的原因是电枢绕组或者定子绕组的破坏，遇到这种情况就应该更换或维修绕组。
当然轴承生锈也可能造成电动机问题，应定期为轴承加上润滑油或除锈。
2.第二个种表现：电动机转速变慢，造成手电钻的冲击力不断减小无法正常工作。
一般来说这种现象是因为电刷受到严重磨损，应立刻更换。
3.第三种表现：电动机工作时噪声过大，电钻不住震颤。
这些都会使手电钻产生问题，影响其正常工作。
这个现象主要是由于电刷或轴承的磨损造成的，应注意更换。
二、电枢绕组问题
电枢绕组是手电钻中十分重要的一个部分，一旦发生破坏，手电钻就会无法正常运作。
比较常见的问题是电枢绕组的短路和断路。
电枢绕组短路是由于其线圈中相邻线圈的绝缘外层发生破坏，导致线圈不能通电，进而影响到了手电钻的正常工作。
如果发现线圈有破坏，或者线匝表层的绝缘材质有破坏，工作人员应及时更换破损线圈。
而电枢绕组的断路问题比短路问题复杂，因为短路可以通过线圈表面的线匝绝缘材质是否破坏来判定，而断路问题则不能，不过没关系，我们可以用万能测量表来检测。
如果测量结果显示两个
换向器之间的电阻值大于正常参数，那么这两个换向器之间的线圈之间一定存在断路，应立即更换。

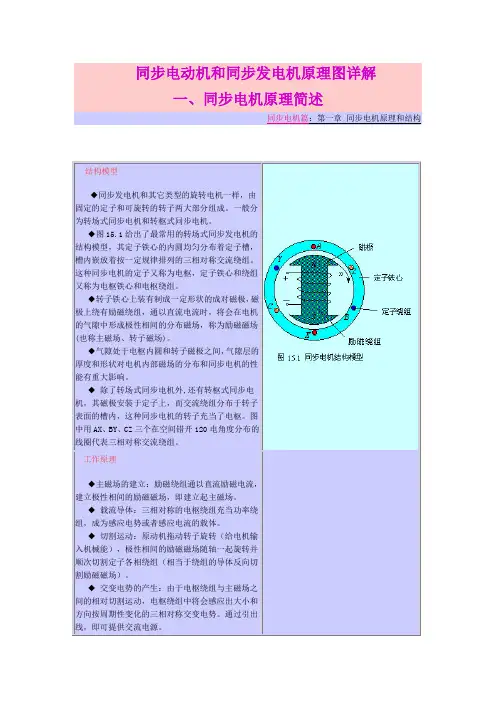

同步电动机和同步发电机原理图详解一、同步电机原理简述同步电机篇：第一章同步电机原理和结构结构模型◆同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。
一般分为转场式同步电机和转枢式同步电机。
◆图15.1给出了最常用的转场式同步发电机的结构模型，其定子铁心的内圆均匀分布着定子槽，槽内嵌放着按一定规律排列的三相对称交流绕组。
这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。
◆转子铁心上装有制成一定形状的成对磁极，磁极上绕有励磁绕组，通以直流电流时，将会在电机的气隙中形成极性相间的分布磁场，称为励磁磁场(也称主磁场、转子磁场)。
◆气隙处于电枢内圆和转子磁极之间，气隙层的厚度和形状对电机内部磁场的分布和同步电机的性能有重大影响。
◆ 除了转场式同步电机外,还有转枢式同步电机，其磁极安装于定子上，而交流绕组分布于转子表面的槽内，这种同步电机的转子充当了电枢。
图中用AX、BY、CZ三个在空间错开120电角度分布的线圈代表三相对称交流绕组。
工作原理◆主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。
◆ 载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。
◆ 切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。
◆ 交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。
通过引出线，即可提供交流电源。
◆ 感应电势有效值：由第11章可知，每相感应电势的有效值为(15.1)◆ 感应电势频率：感应电势的频率决定于同步电机的转速n 和极对数p ，即(15.2)◆ 交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
同步转速◆同步转速从供电品质考虑，由众多同步发电机并联构成的交流电网的频率应该是一个不变的值，这就要求发电机的频率应该和电网的频率一致。
永磁直流电动机原理
永磁直流电动机是一种基于永磁效应工作的直流驱动设备，其工作原理如下：
1. 基本结构：永磁直流电动机由定子和转子组成。
定子是固定的部分，包含了电枢绕组和磁极。
转子是旋转的部分，由永磁磁铁组成。
2. 磁场产生：当电流通过电枢绕组时，根据安培定律，会在电枢绕组产生磁场。
同时，永磁磁铁提供了一个恒定的磁场。
3. 动力产生：定子的磁场和转子的磁场相互作用，产生了一个旋转的力矩，使得转子开始旋转。
这是因为根据洛伦兹力定律，电流在磁场中受到力的作用。
4. 反转子：转子中的磁场与定子中的磁场相互作用，产生了电动势。
根据法拉第定律，这个电动势会驱动电流在电枢绕组中流动。
5. 换向器：为了让电流在电枢绕组中的方向与转子的磁场方向始终保持一致，永磁直流电动机通常配备了换向器。
换向器会根据电流的方向变化，自动改变电枢绕组中的电流方向。
6. 控制系统：永磁直流电动机可以通过控制系统来调整转子的速度和方向。
控制系统会根据输入信号，改变电枢绕组中的电流强度和方向，从而影响转子的旋转速度和方向。
三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组接到三相电源后，气隙内即建立旋转磁场。
这个磁场以同步转速n1旋转，幅值不变。
其分布近乎正弦，好像一种旋转的磁极。
它同时切割定.转子绕组，在其中产生感应电动势。
虽然在定.转子绕组中感应电动势的频率有所不同，但两者定量计算的方法是一样的。
本节讨论由正弦分布.以同步转速n1旋转的旋转磁场在定子绕组中所产生的感应电动势。
一、绕组的感应电动势及短矩系数1.导体的感应电动势当磁场在空间作正弦分布，并以恒定的转速n1旋转时，导体感应的电动势为一正弦波，其最大值为导体电势的有效值为而，所以有2.整距线圈的感应电动势图1 匝电动势的计算在图1(a)中，将相隔一个极距，即相差180?空间电角度的位置上放置两根导体U1和U2，并在上端用导线将它们连成一个整距线圈。
线匝下面的两个端头分别称头和尾。
由于两根导体在空间相间一个极距，则可知，若一根导体处在N极极面下，另一根导体必定处在S极极面下对应的位置，它们切割磁场所感应出的电动势必然大小相等.方向相反。
即在时间相位上彼此相差180?时间电角度，每根导体的基波电动势相量则如图1(b)所示。
每个线匝的电动势为有效值在一个线圈内，每一匝电动势的大小和相位都是相同的，所以整距线圈的电动势为有效值3.短距绕组的感应电动势这时线圈节距,，则电动势和相位差不是180?，而是相差γ，γ是线圈节距所对应的电角度。
因此匝电势为式中——短距因数，。
则短距线圈的电动势为短距系数的物理含义是:由于绕组短距后，两绕组边中感应电动势不再相等。
求绕组电动势时不能像整矩绕组那样代数相加，而是相量相加，也就是把绕组看成是整距后所求绕组电动势再做折算。
二、线圈组的感应电动势及分布系数线圈组是由q个绕组串联组成的，若是集中绕组(q个绕组均放在同一槽中)，则每个绕组的电动势大小.相位都相同，对于分布绕组，q个绕组嵌放在相邻α槽距角的q个槽中，对每个绕组而言，它们切割旋转磁场所产生的感应电动势的大小应完全相同。
direct current motor，DC motor中文名称：直流电动机英文名称：direct current motor，DC motor定义：将直流电能转换为机械能的转动装置。
电动机定子提供磁场，直流电源向转子的绕组提供电流，换向器使转子电流与磁场产生的转矩保持方向不变。
直流电机中的励磁绕组跟电枢绕组的作用分别是什么？电动机的作用是将电能转换为机械能。
电动机分为交流电动机和直流电动机两大类。
(一) 交流电动机及其控制交流电动机分为异步电动机和同步电动机两类。
异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。
三相异步电动机结构简单，运行可靠，成本低廉等优点，广泛应用于工农业生产中。
1. 三相异步电动机的基本结构三相异步电动机的构造也分为两部分：定子与转子。
（1）定子：定子是电动机固定部分，作用是用来产生旋转磁场。
它主要由定子铁心、定子绕组和机座组成。
（2）转子：转子是重点掌握的部分，转子有两种，鼠笼式与绕线式。
掌握他们各自的特点与区别。
鼠笼式用于中小功率（100k以下）的电动机，他的结构简单，工作可靠，使用维护方便。
绕线式可以改善启动性能和调节转速，定子与转子之间的气隙大小，会影响电动机的性能，一般气隙厚度为0.2-1.5mm之间。
掌握定子绕组的接线方法。
2. 三相异步电动机的工作原理掌握公式n1=60f/P、S=(n1-n)/n1、n=(1-S)60f/P，同时明白它们的意义（很重要），要能够灵活运用这些公式，进行计算。
同时记住：通常电动机在额定负载下的转差率SN约为0.01-0.06。
书上的例题要重点掌握。
3. 三相异步电动机铭牌上的数据（1）型号：掌握书上的例子。
（2）额定值：一般了解，掌握额定频率和额定转速，我国的频率为50赫兹。
（3）连接方法：有Y型和角型。
（4）绝缘等级和温升：掌握允许温升的定义。
（5）工作方式：一般了解。
4. 三相异步电动机的机械特性掌握额定转矩、最大转矩与启动转矩的关系。
电枢绕组知识点总结1. 电枢绕组的定义电枢绕组是指安装在电机和发电机的电枢上的一组绕组，它是将导体绕制在电枢上并连接成一个整体的电路系统。
它是电机和发电机的主要工作部件之一，起着转换电能与机械能之间的能量传递作用。
2. 电枢绕组的结构电枢绕组的结构一般包括定子绕组和转子绕组两种。
定子绕组是绕制在电机的定子上，通常由绕组线圈、绕组槽和绕组绝缘材料组成；转子绕组是绕制在电机的转子上，包括转子绕组线圈和绕组槽。
3. 电枢绕组的工作原理电枢绕组在电机和发电机中的作用是将电源提供的电流转化为磁场能，并产生电磁力的作用。
当电流通过电枢绕组时，会产生磁场，磁场的大小和方向随着电流的大小和方向而变化。
这样就能够实现电能与机械能的相互转换。
4. 电枢绕组的材料电枢绕组的导体一般选用铜线或铝线，这是因为铜和铝具有良好的导电性和导热性，能够满足电机运行时的要求。
绝缘材料一般选用绝缘纸、绝缘漆布等，以确保绕组在高温和高压下能够正常工作。
5. 电枢绕组的制造工艺电枢绕组的制造过程包括线圈成形、绝缘处理、绕组装配等多个环节。
其中，线圈成形是非常重要的一步，它决定了绕组在电机中的性能和稳定性。
绝缘处理则是为了保证绕组在运行中不会发生短路和击穿等故障。
6. 电枢绕组的常见问题电枢绕组在长时间运行中，可能会出现导体断裂、绝缘老化、短路和击穿等问题。
这些问题将严重影响电机和发电机的正常运行，甚至造成严重事故。
因此，对电枢绕组的质量和维护非常重要。
7. 电枢绕组的维护保养为了保证电枢绕组的正常工作，需要定期对其进行维护保养。
主要包括对绕组的绝缘状态进行检测、绕组的温度和电流进行监测、对接线盒和绕组的接头进行检查和加固等。
综上所述，电枢绕组是电机和发电机的核心部件，其性能和质量直接影响着整个电机和发电机的运行情况。
因此，对电枢绕组的了解和维护非常重要，有助于提高电机和发电机的使用寿命和性能。

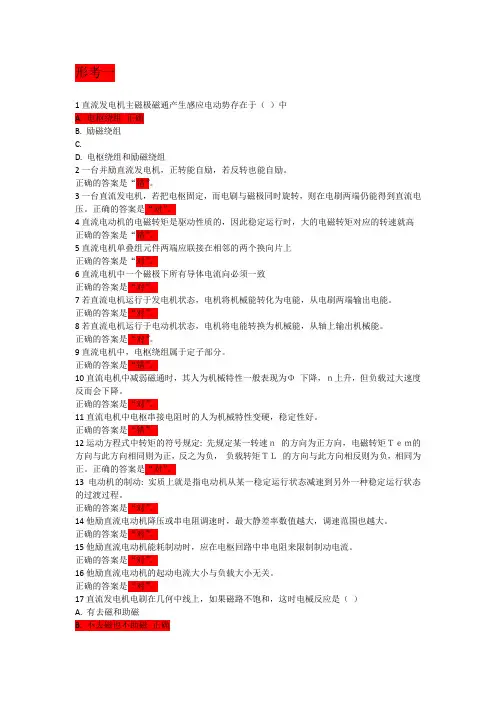

形考一1直流发电机主磁极磁通产生感应电动势存在于（）中A. 电枢绕组正确B. 励磁绕组C.D. 电枢绕组和励磁绕组2一台并励直流发电机，正转能自励，若反转也能自励。
正确的答案是“错”。
3一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
正确的答案是“对”。
4直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高正确的答案是“错”。
5直流电机单叠组元件两端应联接在相邻的两个换向片上正确的答案是“对”。
6直流电机中一个磁极下所有导体电流向必须一致正确的答案是“对”。
7若直流电机运行于发电机状态，电机将机械能转化为电能，从电刷两端输出电能。
正确的答案是“对”。
8若直流电机运行于电动机状态，电机将电能转换为机械能，从轴上输出机械能。
正确的答案是“对”。
9直流电机中，电枢绕组属于定子部分。
正确的答案是“错”。
10直流电机中减弱磁通时，其人为机械特性一般表现为Φ下降，ｎ上升，但负载过大速度反而会下降。
正确的答案是“对”。
11直流电机中电枢串接电阻时的人为机械特性变硬，稳定性好。
正确的答案是“错”。
12运动方程式中转矩的符号规定: 先规定某一转速ｎ的方向为正方向，电磁转矩Ｔｅｍ的方向与此方向相同则为正，反之为负，负载转矩ＴＬ的方向与此方向相反则为负，相同为正。
正确的答案是“对”。
13电动机的制动: 实质上就是指电动机从某一稳定运行状态减速到另外一种稳定运行状态的过渡过程。
正确的答案是“对”。
14他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
正确的答案是“对”。
15他励直流电动机能耗制动时，应在电枢回路中串电阻来限制制动电流。
正确的答案是“对”。
16他励直流电动机的起动电流大小与负载大小无关。
正确的答案是“对”。
17直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）A. 有去磁和助磁B. 不去磁也不助磁正确C. 去磁D. 助磁18如果并励直流发电机的转速上升20%，则空载时发电机的端电压U0升高（）A. 小于20%B. 大于20% 正确C.D. .219并励直流电动机的励磁绕组与电枢绕组（）。

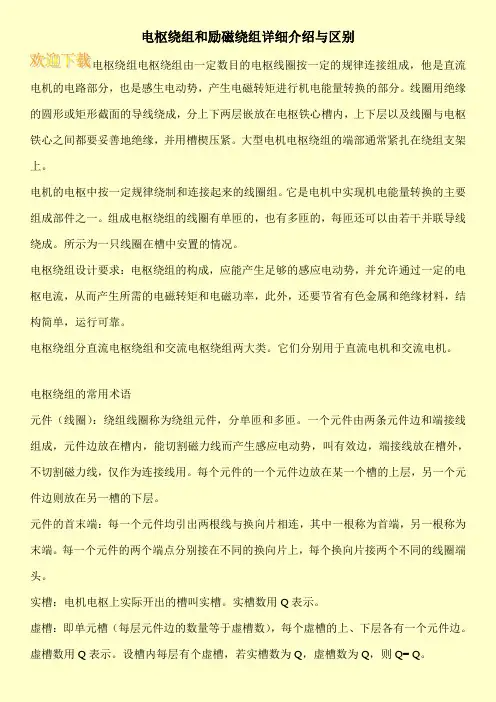

电枢绕组和励磁绕组详细介绍与区别电枢绕组电枢绕组由一定数目的电枢线圈按一定的规律连接组成，他是直流电机的电路部分，也是感生电动势，产生电磁转矩进行机电能量转换的部分。
线圈用绝缘的圆形或矩形截面的导线绕成，分上下两层嵌放在电枢铁心槽内，上下层以及线圈与电枢铁心之间都要妥善地绝缘，并用槽楔压紧。
大型电机电枢绕组的端部通常紧扎在绕组支架上。
电机的电枢中按一定规律绕制和连接起来的线圈组。
它是电机中实现机电能量转换的主要组成部件之一。
组成电枢绕组的线圈有单匝的，也有多匝的，每匝还可以由若干并联导线绕成。
所示为一只线圈在槽中安置的情况。
电枢绕组设计要求：电枢绕组的构成，应能产生足够的感应电动势，并允许通过一定的电枢电流，从而产生所需的电磁转矩和电磁功率，此外，还要节省有色金属和绝缘材料，结构简单，运行可靠。
电枢绕组分直流电枢绕组和交流电枢绕组两大类。
它们分别用于直流电机和交流电机。
电枢绕组的常用术语元件（线圈）：绕组线圈称为绕组元件，分单匝和多匝。
一个元件由两条元件边和端接线组成，元件边放在槽内，能切割磁力线而产生感应电动势，叫有效边，端接线放在槽外，不切割磁力线，仅作为连接线用。
每个元件的一个元件边放在某一个槽的上层，另一个元件边则放在另一槽的下层。
元件的首末端：每一个元件均引出两根线与换向片相连，其中一根称为首端，另一根称为末端。
每一个元件的两个端点分别接在不同的换向片上，每个换向片接两个不同的线圈端头。
实槽：电机电枢上实际开出的槽叫实槽。
实槽数用Q表示。
虚槽：即单元槽（每层元件边的数量等于虚槽数），每个虚槽的上、下层各有一个元件边。
虚槽数用Q表示。
设槽内每层有个虚槽，若实槽数为Q，虚槽数为Q，则Q= Q。
直流电机1、直流电机的静止部分称为定子，它的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置、等部分组成。
转动部分称为转子，它的作用是产生电磁转矩和感应电动势，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。
2、单叠和单波绕组，极对数均为p时，并联支路数分别为2p 、 2 。
3、直流电机电枢绕组有叠绕组和波绕组两种基本联接方式，一般来说对电流大、电压较低的直流电机，电枢绕组应采用叠绕组。
4、直流电机的电枢反应的定义是通常把电枢磁动势对空载气隙磁通密度分布的影响称为电枢反应，当电刷在几何中性线时，对于电动机来讲，产生气隙磁场畸变性质的电枢反应，其结果使前极端磁场增强和后极端磁场减弱，物理中性线（逆着）电枢旋转方向偏移。
5、电枢绕组的感应电动势简称电枢电动势。
电枢电动势是指直流电机正、负电刷之间的感应电动势，也就是电枢绕组一条并联支路的感应电动势。
6、直流电机的电磁转矩是由电枢电流和磁场共同作用产生的。
直流发电机电磁转矩的方向和电枢旋转方向相反，直流电动机电磁转矩的方向和电枢旋转方向相同。
7、直流电机电枢绕组中一个元件经过电刷短路从一条支路转到另一条支路里时，电流的方向改变的过程称为换向。
改善换向的方法一般有装换向极和选择合适的电刷两种方法。
8、直流电机的励磁方式有并励、他励、串励和复励。
9、并励直流发电机自励建压的条件是电机磁路中要有剩磁、励磁绕组并联到电枢两端的极性正确、励磁回路的总电阻小于该转速下的临界电阻。
10、直流电动机的工作特性是指电动机在端电压U=U N、励磁电流I=I N、电枢回路不串电阻的条件下，电动机的转速n、电磁转矩T、效率与电枢电流I a之间的关系。
11、可用下列关系来判断直流电机的运行状态，当 U=E a+R a I a时为电动机状态，当 U=E a-R a I a时为发电机状态。
12、直流电机的转向是由电枢电流方向和磁场方向确定的，改变转向的方法有改变电枢电流方向和改变励磁方向两种。
电机拓扑知识点总结高中一、电机概述电机是将电能转换为机械能的装置。
它是实现电能转换的最常用装置之一，也是广泛应用于各种设备和机械中的重要组成部分。
电机的种类繁多，按照结构和原理可以分为直流电机、交流电机和特种电机等。
电机的拓扑结构对电机的性能、效率和可靠性都有重要的影响，因此了解电机的拓扑结构是非常重要的。
二、电机拓扑结构概述电机的拓扑结构是指电机内部各个部件的排布和连接方式。
根据不同的电机类型和应用场合，电机的拓扑结构会有所不同。
一般来说，电机的拓扑结构主要包括定子和转子两大部分，它们之间通过电磁力或者机械传动的方式来实现能量转换。
在不同类型的电机中，定子和转子的拓扑结构也会有所不同，比如直流电机的定子采用电枢绕组，而交流感应电机的定子则采用线圈绕组。
在电机设计中，合理的拓扑结构能够提高电机的效率和性能，也能够降低成本和维护难度。
三、电机拓扑结构的分类根据电机内部的工作原理和结构特点，电机的拓扑结构可以大致分为以下几类：1. 直流电机直流电机是最早期出现的一种电机类型，它的工作原理是利用电流在磁场中产生力矩，从而实现能量转换。
根据不同的转子结构，直流电机可以分为永磁直流电机和励磁直流电机两种。
永磁直流电机的转子上带有永磁体，而励磁直流电机的转子上则带有励磁绕组。
根据不同的定子结构，直流电机又可以分为开式直流电机和闭式直流电机。
在闭式直流电机中，定子绕组和转子绕组都被装在铁芯中，而在开式直流电机中，定子绕组通常是波纹状线圈。
2. 交流感应电机交流感应电机是目前广泛应用的一种电机类型，它的工作原理是通过变化的磁场感应出感应电动势，从而产生转矩。
根据不同的转子结构，交流感应电机可以分为零转子感应电机和有转子感应电机两种。
在零转子感应电机中，转子上不带有绕组，转子和定子之间只有气隙。
而在有转子感应电机中，转子上则带有导体绕组。
此外，交流感应电机还可以根据转子绕组的排布方式来分为鼠笼型感应电机和深槽型感应电机。
同步电动机工作原理图解同步电动机的结构与同步发电机相同，其转子一般都采用凸极式结构。
使用时，同步电动机的定子绕组中要通入三相交流电流，同时转子励磁绕组中通入直流电励磁。
如图所示是同步电动机的工作原理示意图。
定子三相绕组（也称电枢绕组）接至三相交流电源后，便有三相对称电流流过，并产生电枢旋转磁场。
该磁场以同步速度n1= 60f1/p在气隙空间旋转，其方向决定于电流的相序。
转子的励磁绕组接入直流电源后，就有直流电流流过，并产生大小和极性都不变的恒定磁场，极对数和电枢旋转磁场一样。
根据同性磁极互相排斥、异性磁极互相吸引的原理，当转子磁极的S极与电枢旋转磁场的N极对齐（或转子的N极与旋转磁场的S极对齐）时，转子磁极将被电枢旋转磁场吸引而产生电磁吸引力，并进而产生电磁转矩，拖动转子跟着旋转磁场转动。
因而转子的转速大小及方向和电枢旋转磁场的转速大小及方向相同，两者相对于定子“同步”旋转，故称为同步电动机。
如果同步电动机轴上带有机械负载，则和异步电动机一样，电枢绕组从电网吸收电功率，通过气隙磁场传给转子，变为机械功率，带动生产机械做功。
图同步电动机工作原理图可以证明，同步电动机的电磁转矩的大小与电枢磁场磁极轴线和转子磁极轴线的夹角有关，如果外加电压和电动机的励磁电流不变，则在一定的范围内(<90°)，夹角越大，电磁转矩越大；夹角越小，电磁转矩越小。
图(a)是同步电动机理想空载时的情况，这时转子磁极轴线和电枢磁场轴线重合，θ=0，电动机产生的电磁转矩为零；实际空载时，电动机有一定的空载阻力矩，故电动机要产生一定的电磁转矩来克服空载阻力矩，以维持电动机的转速不变。
这时θ>0，但其值很小，如图(b)所示；若电动机轴上的负载增加，则θ角随之增加，电动机的电磁转矩也随之增加，如图(c)所示；但若电动机轴上的负载转矩太大，则电动机产生的电磁转矩将不足以克服负载转矩，同步电动机将停止旋转，这种现象称为同步电动机的“失步”现象。
三相电动机原理
三相电动机原理
三相电动机原理是一种利用电磁感应原理工作的电动机，其基本结构是由三个交流电源组成，即定子、转子和励磁绕组。
定子是电动机的基本部分，由机座、定子铁芯和绕组三部分组成。
定子铁芯是用厚钢板或铸钢制成的，上面有对称的三个槽，嵌放三个电枢绕组。
其中，每个绕组有两个出线头，在接线盒内接成星形，可以分别通入三相交流电，使定子产生旋转磁场。
转子是电动机的旋转部分，由转轴、转子铁芯和转子绕组组成。
转子铁芯是在转轴上套装一个用硅钢片叠成的铁芯，每个铁芯槽内嵌入一个笼型绕组。
励磁绕组是用于产生磁场的绕组，一般嵌放在转子的铁芯槽中。
对于小型异步电动机来说，励磁绕组常接在转子外壳上。
当三相电源接通后，电流通过定子上的三个绕组，分别产生三个旋转磁场。
由于三个旋转磁场的旋转方向和旋转速度相同，因此它们在空间位置上是固定的。
如果转子上的笼型绕组是连续的导体条，则它们切割定子旋转磁场而产生的感应电流方向将与转子的旋转方向相反，于是转子将按定子的旋转磁场方向转动。
总的来说，三相电动机原理的核心在于利用三个交流电源产生旋转磁场，从而驱动转子按一定的方向和速度旋转。
