chenmeihua 《土木建筑制图》 2 制图基本知识
2 制图基本知识
（1）制图基本规定
（2）制图仪器、工具及其使用
（3）几何作图
（4）平面图形分析及其画法
（5）徒手作图 本章提要： chenmeihua 2 制图基本知识 2019/7/2
2 2 制图基本知识
2.1 制图基本规定
2.3 几何作图 2.2 制图仪器、工具及其使用
2.4 平面图形分析及其画法
2.5 徒手作图 chenmeihua 2 制图基本知识 2019/7/2
3 图样是工程界的共同语言，是传递工程技术
信息的工具。工程的设计、施工都离不开工程图。
为了便于交流，提高制图效率，满足设计、施工
和管理方面的要求，工程图的表达方法必须有统
一的规定，这些规定称为制图标准。本教材涉及
的制图国家标准有： 2.1 制图基本规定
《技术制图—字体》（GB/T14691—1993）
《道路工程制图标准》（GB50162-1992）
房屋建筑制图的六种制图标准。 chenmeihua 2 制图基本知识 2019/7/2
4 房屋建筑制图的六种制图标准是： 2.1 制图基本规定
《房屋建筑制图统一标准》（GB/T50001—2001）
《总图制图标准》（GB/T50103—2001）
《建筑制图标准》（GB/T50104—2001）
《建筑结构制图标准》（GB/T50105—2001）
《给水排水制图标准》（GB/T50106—2001）
《采暖通风与空气调节制图标准》（GB/T50114—
2001）。 chenmeihua 2 制图基本知识 2019/7/2
5 制图国家标准是所有工程人员在设计、施工和
管理中必须严格执行的国家法令。从学习工程制图
的第一天起，就应严格遵守、贯彻执行国家标准中
的每一项规定，严格按国家标准绘制图样。 2.1 制图基本规定
制图国家标准内容很多，本节仅就图纸幅面、字
体、图线（线型）、尺寸标注、材料图例、比例等一

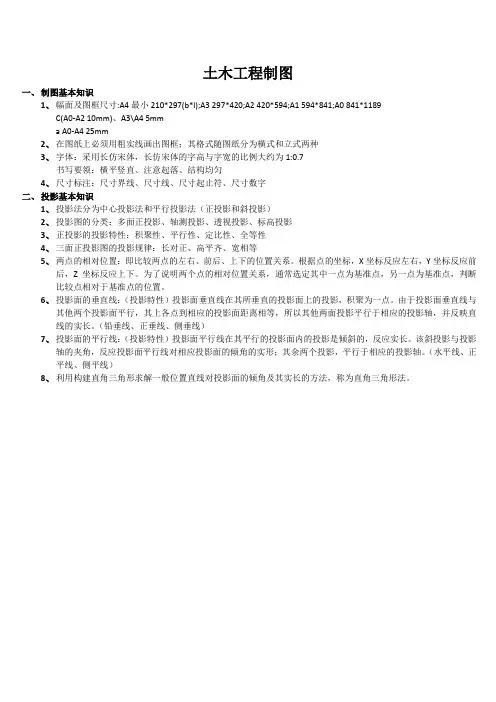

土木工程制图
一、 制图基本知识
1、 幅面及图框尺寸:A4最小210*297(b*l);A3 297*420;A2 420*594;A1 594*841;A0 841*1189
C(A0-A2 10mm)、A3\A4 5mm
a A0-A4 25mm
2、 在图纸上必须用粗实线画出图框；其格式随图纸分为横式和立式两种
3、 字体：采用长仿宋体，长仿宋体的字高与字宽的比例大约为1:0.7
书写要领：横平竖直、注意起落、结构均匀
4、 尺寸标注：尺寸界线、尺寸线、尺寸起止符、尺寸数字
二、 投影基本知识
1、 投影法分为中心投影法和平行投影法（正投影和斜投影）
2、 投影图的分类：多面正投影、轴测投影、透视投影、标高投影
3、 正投影的投影特性：积聚性、平行性、定比性、全等性
4、 三面正投影图的投影规律：长对正、高平齐、宽相等
5、 两点的相对位置：即比较两点的左右、前后、上下的位置关系。根据点的坐标，X坐标反应左右，Y坐标反应前后，Z坐标反应上下。为了说明两个点的相对位置关系，通常选定其中一点为基准点，另一点为基准点，判断比较点相对于基准点的位置。
6、 投影面的垂直线：（投影特性）投影面垂直线在其所垂直的投影面上的投影，积聚为一点。由于投影面垂直线与其他两个投影面平行，其上各点到相应的投影面距离相等，所以其他两面投影平行于相应的投影轴，并反映直线的实长。（铅垂线、正垂线、侧垂线）
7、 投影面的平行线：（投影特性）投影面平行线在其平行的投影面内的投影是倾斜的，反应实长。该斜投影与投影轴的夹角，反应投影面平行线对相应投影面的倾角的实形；其余两个投影，平行于相应的投影轴。（水平线、正平线、侧平线）
8、 利用构建直角三角形求解一般位置直线对投影面的倾角及其实长的方法，称为直角三角形法。
未知驱动探索，专注成就专业
1
画法几何及土木工程制图
引言
在土木工程领域，准确的制图是非常重要的。土木工程师需要使用画法几何来将设计转化为实际建筑物。本文将介绍画法几何的基本原则和常用技巧，并探讨它在土木工程制图中的应用。
画法几何的基本原则
画法几何是一种基于几何学原理的绘图方法。它旨在通过利用几何关系和测量技巧来精确地绘制图形。以下是画法几何的基本原则：
1. 准确性: 画法几何要求绘制的图形尽可能准确地反映实际情况。这需要使用精确的测量方法和几何计算来确定线段、角度和距离的大小。
2. 比例: 画法几何中常用的比例尺有1:1、1:50和1:100等。比例尺可以帮助我们在纸上准确地表示实际大小的物体。为了按比例绘制图形，我们需要将实际尺寸缩小到适合纸张大小的比例。 未知驱动探索，专注成就专业
2
3. 正交: 画法几何中，直线是通过两个点之间的最短路径连接的，角是通过两个直线的交叉点定义的。直线和角度的准确绘制对于制图非常重要。
4. 测量: 画法几何要求使用测量工具如尺子、转角器等来测量和标记线段、角度和距离。准确的测量可以帮助我们绘制出精确的图形。
画法几何在土木工程制图中的应用
画法几何在土木工程制图中起着至关重要的作用。土木工程师需要根据设计要求和规范，使用画法几何将设计转化为可视化的图形。以下是画法几何在土木工程制图中的几个常见应用：
1. 平面图: 平面图是土木工程中最基本的制图形式之一。它表示建筑物或结构的平面布局。通过使用画法几何的方法，土木工程师可以绘制出建筑物的平面图，并标注各种要素，如墙体、门窗、楼梯等。
2. 剖面图: 剖面图是土木工程中用来展示建筑物或结构内部构造的图形。通过使用画法几何，土木工程师可以绘制出建筑物的剖面图，并展示各个部分的尺寸、高度和距离等重要信息。 未知驱动探索，专注成就专业
3
3. 立面图: 立面图是土木工程中用来展示建筑物或结构外观的图形。通过使用画法几何，土木工程师可以绘制出建筑物的立面图，并展示建筑物的形状、外部特征以及窗户、门等细节。

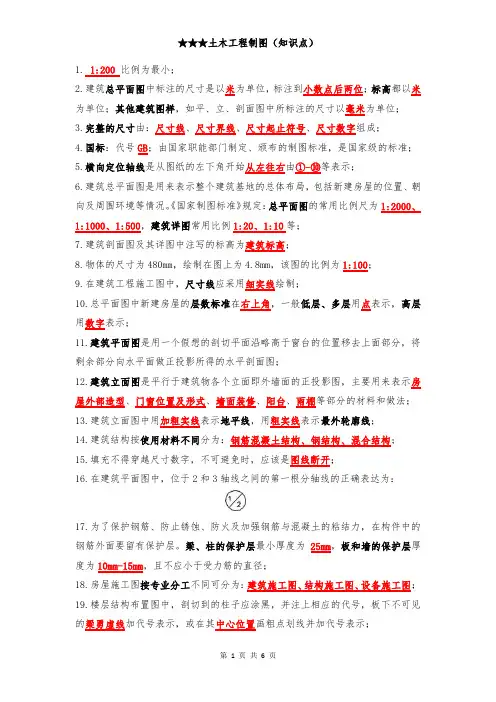

★★★土木工程制图（知识点）
第 1 页 共 6 页 1. 1:200 比例为最小；
2.建筑总平面图中标注的尺寸是以米为单位，标注到小数点后两位；标高都以米为单位；其他建筑图样，如平、立、剖面图中所标注的尺寸以毫米为单位；
3.完整的尺寸由：尺寸线、尺寸界线、尺寸起止符号、尺寸数字组成；
4.国标：代号GB；由国家职能部门制定、颁布的制图标准，是国家级的标准；
5.横向定位轴线是从图纸的左下角开始从左往右由①-⑩等表示；
6.建筑总平面图是用来表示整个建筑基地的总体布局，包括新建房屋的位置、朝向及周围环境等情况。《国家制图标准》规定：总平面图的常用比例尺为1:2000、1:1000、1:500，建筑详图常用比例1:20、1:10等；
7.建筑剖面图及其详图中注写的标高为建筑标高；
8.物体的尺寸为480mm，绘制在图上为4.8mm，该图的比例为1:100；
9.在建筑工程施工图中，尺寸线应采用细实线绘制；
10.总平面图中新建房屋的层数标准在右上角，一般低层、多层用点表示，高层用数字表示；
11.建筑平面图是用一个假想的剖切平面沿略高于窗台的位置移去上面部分，将剩余部分向水平面做正投影所得的水平剖面图；
12.建筑立面图是平行于建筑物各个立面即外墙面的正投影图，主要用来表示房屋外部造型、门窗位置及形式、墙面装修、阳台、雨棚等部分的材料和做法；
13.建筑立面图中用加粗实线表示地平线，用粗实线表示最外轮廓线；
14.建筑结构按使用材料不同分为：钢筋混凝土结构、钢结构、混合结构；
15.填充不得穿越尺寸数字，不可避免时，应该是图线断开；
16.在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为：
17.为了保护钢筋、防止锈蚀、防火及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有保护层。梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10mm-15mm，且不应小于受力筋的直径；
