轴类零件是常见的零件之一。按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。
台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。
1．零件图样分析
图A-1 传动轴希望对大家有所帮助，多谢您的浏览！
授课：XXX 图A-1所示零件是减速器中的传动轴。它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。轴肩一般用来安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。
根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。这些技术要求必须在加工中给予得到确保。因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。
2．确定毛坯
该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。
本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。
3．确定主要表面的加工方法
传动轴大都是回转表面，主要采用车削与外圆磨削成形。由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra值(Ra=0.8 um)较小，故车削后还需磨削。外圆表面的加工方案(参考表A-3)可为：

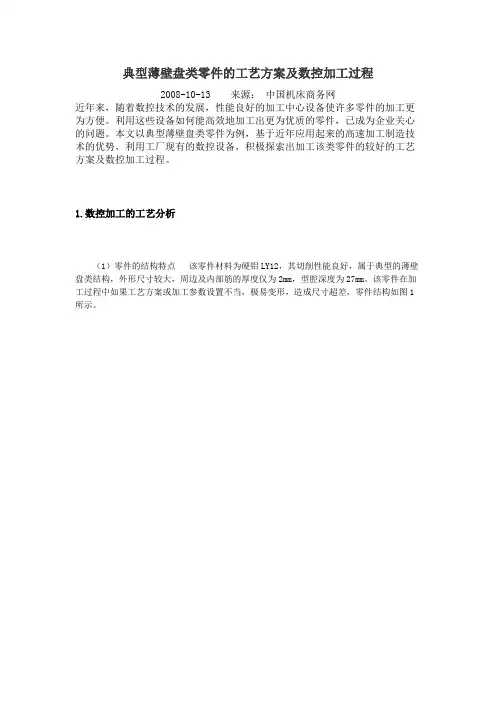

典型薄壁盘类零件的工艺方案及数控加工过程
2008-10-13 来源： 中国机床商务网
近年来，随着数控技术的发展，性能良好的加工中心设备使许多零件的加工更为方便。利用这些设备如何能高效地加工出更为优质的零件，已成为企业关心的问题。本文以典型薄壁盘类零件为例，基于近年应用起来的高速加工制造技术的优势，利用工厂现有的数控设备，积极探索出加工该类零件的较好的工艺方案及数控加工过程。
1.数控加工的工艺分析
（1）零件的结构特点 该零件材料为硬铝LY12，其切削性能良好，属于典型的薄壁盘类结构，外形尺寸较大，周边及内部筋的厚度仅为2mm，型腔深度为27mm。该零件在加工过程中如果工艺方案或加工参数设置不当，极易变形，造成尺寸超差，零件结构如图1所示。 （2）工艺分析 该零件毛坯选用棒料，采用粗加工、精加工的工艺方案，具体工艺流程如下：毛坯→粗车→粗铣→时效→精车→精铣。
粗车：分别在外圆及端面预留1.5mm精加工余量，并预钻中心孔。
粗铣：分别在型腔侧面及底面预留余量1.5mm，并在φ12mm孔位处预钻工艺孔。
时效：去除材料及加工应力。
精车：精车端面、外圆并镗工艺孔φ6mm，要求一次装夹完成，以便保证同轴度，为后序加工打好基础。
精铣：保证零件的最终要求，是本文论述的重点。
①粗铣型腔粗加工主要是去除大余量，并为后序精加工打好基础，所以加工型腔时，选择低成本的普通数控铣床加工。该工序要求按所示零件结构图加工出内形轮廓，圆弧拐角为R5mm，所留精加工余量均匀，为1.5mm。而且本道工序还需要在φ12mm孔位处预先加工精加工所需的定位孔。
②精铣型腔高速加工技术是近年应用起来的制造技术。在高速切削加工中，由于切削力小，可减小零件的加工变形，比较适合于薄壁件，而且切屑在较短时间内被切除，绝大部分切削热被切屑带走，工件的热变形小，有利于保证零件的尺寸、形状精度；高速加工可以获得较高的表面质量，加工周期也大大缩短，所以结合该类薄壁盘类零件的特点，精加工型腔时选用高速加工。
典型轴类零件加工工艺与编程
一、引言
轴类零件是机械加工中非常常见的零件类型，其具有复杂的外形和高精度的加工要求。为了满足零件加工的需求，制定适当的加工工艺和编程方案是非常关键的。本文将介绍典型轴类零件的加工工艺和编程方法，帮助读者更好地理解和应用于实际的加工过程中。
二、典型轴类零件加工工艺
2.1 零件材料选择
在选择轴类零件的加工工艺之前，首先要考虑的是零件的材料选择。常见的轴类零件材料包括铝合金、不锈钢和钢等。根据零件的具体应用和要求，选择适当的材料能够提高加工效率和产品品质。
2.2 加工工艺流程
典型轴类零件的加工工艺流程一般包括以下几个步骤：
1. 零件装夹：根据零件的形状和要求，选择合适的夹具进行装夹，确保零件的稳定和准确性。
2. 设计刀具：根据零件的形状和要求，选择适当的刀具进行加工。常见的刀具有立铣刀、刨刀和车刀等。
3. 粗加工：使用合适的刀具进行粗加工，根据零件的形状和要求，进行适当的切削操作，以去除多余的材料。
4. 精加工：在粗加工的基础上，使用更小的切削量进行精细加工，以达到所需的精度和表面质量。
5. 修整工序：根据零件的要求，使用刮刀或砂纸等工具进行修整操作，以改善零件的表面质量。
6. 检测与测量：对加工完成的零件进行检测和测量，确保零件的尺寸和形状符合要求。
7. 表面处理：根据需要，对零件进行表面处理，如喷漆、阳极氧化或镀铬等。 2.3 加工工艺参数
在进行轴类零件加工时，需要确定适当的加工工艺参数，以保证加工质量和效率。常见的加工工艺参数包括：
• 进给速度：切削刀具在加工过程中每单位时间内移动的距离，通常以毫米/分钟（mm/min）表示。
• 切削速度：切削刀具相对于工件表面移动的速度，通常以米/分钟（m/min）表示。
• 切削深度：每次切削过程中刀具与工件之间的距离，通常以毫米（mm）表示。
• 刀具压力：刀具与工件之间的压力，通常以牛顿（N）表示。
农 机 使 用 与 维 修 ２Ｏｏ６年第６期

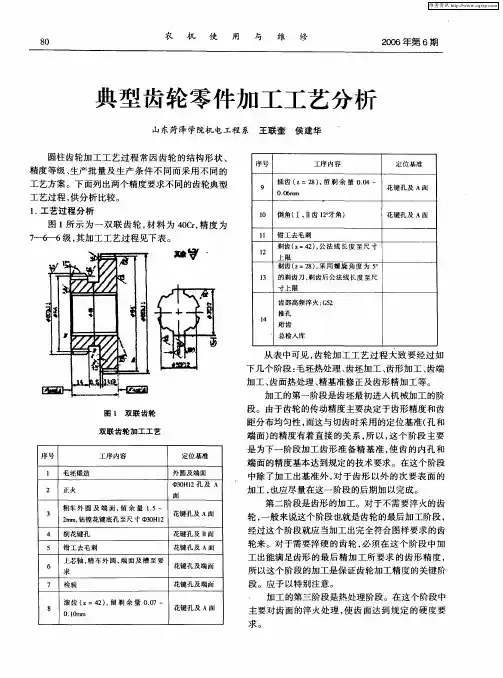

典型齿轮零件加工工艺分析
山东菏泽学院机电工程系 王联奎侯建华
圆柱齿轮加工工艺过程常因齿轮的结构形状、 精度等级、生产批量及生产条件不同而采用不同的 工艺方案。下面列出两个精度要求不同的齿轮典型 工艺过程，供分析比较。 １．工艺过程分析 图１所示为一双联齿轮，材料为４０Ｃｒ，精度为 ７—６＿－６级，其加工工艺过程见下表。 、
图１双联齿轮 双联齿轮加工工艺 序号 工序内容 定位基准 ｌ 毛坯锻造 外圆及端面 ￣３０Ｈ１２孔及Ａ ２ 正火 面 粗车外圆及端面，留余量１．５～ ３ 花键孔及Ａ面 ２ｍｍ，钻镗花键底孔至尺寸￣￣３０Ｈ１２ ４ 削花键孔 花键孔及Ｂ面 ５ 钳工去毛刺 花键孔及Ａ面 上芯轴，精车外圆、端面及槽至要 ６ 花键孔及端面 求 ７ 检验 花键孔及端面 滚齿（ｚ＝４２），留剃余量Ｏ．ｏ７— ８ 花键孔及Ａ面 ０．１０ｍｍ 序号 工序内容 定位基准 插齿（ｚ＝２８），留剃余量Ｏ．ｏ４一 ９ 花键孔及Ａ面 Ｏ．Ｏ６ⅡⅡｎ ｌＯ 倒角（Ｉ、Ⅱ齿ｌ２ｏ牙角） 花键孔及Ａ面 ｌｌ 钳工去毛刺 剃齿（ｚ＝４２），公法线长度至尺寸 １２ 上限 剃齿（ｚ＝２８），采用螺旋角度为５。 ｌ３ 的剃齿刀，剃齿后公法线长度至尺 寸上限 齿部高频淬火：Ｇ５２ 推孔 １４ 珩齿 ● 总检入库 从表中可见，齿轮加工工艺过程大致要经过如 下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端 加工、齿面热处理、精基准修正及齿形精加工等。 加工的第一阶段是齿坯最初进入机械加工的阶 段。由于齿轮的传动精度主要决定于齿形精度和齿 距分布均匀性，而这与切齿时采用的定位基准（孔和 端面）的精度有着直接的关系，所以，这个阶段主要 是为下一阶段加工齿形准备精基准，使齿的内孔和 端面的精度基本达到规定的技术要求。在这个阶段 中除了加工出基准外，对于齿形以外的次要表面的 加工，也应尽量在这一阶段的后期加以完成。 第二阶段是齿形的加工。对于不需要淬火的齿 轮，一般来说这个阶段也就是齿轮的最后加工阶段， 经过这个阶段就应当加工出完全符合图样要求的齿 轮来。对于需要淬硬的齿轮，必须在这个阶段中加 工出能满足齿形的最后精加工所要求的齿形精度， 所以这个阶段的加工是保证齿轮加工精度的关键阶 段。应予以特别注意。 ｔ 加工的第三阶段是热处理阶段。在这个阶段中 主要对齿面的淬火处理，使齿面达到规定的硬度要 求。
