全车电路图及线束图

2 第二节 桑塔纳2000轿车电气线路图

一、桑塔纳2000轿车电气线路图概述

桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。中央线路板上标有线束和导线接插位置的代号及接点的数字号。主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。其中R插座插入常火线，R、K、M均为空位插孔。查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。

图8-2-1 中央线路板正面布置

1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器

7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器

11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器

16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器

20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）

表8-2-1 中央线路板上的保险丝（单位：A）

编号 名称 额定电流 编号 名称 额定电流

1 散热器风扇 30 14 鼓风机（空调） 20

2 制动灯 10 15 倒车灯、车速传感器 10

3 点烟器、收音机、钟、车内灯、中央集控门锁 15 16 进气预热器温控开关、怠速切断电磁阀 15

4 危险报警闪光灯 15 17 双音喇叭 10

5 燃油泵 15 18 驻车制动、阻风门指示灯 15

6 前雾灯 15 19 转向灯 10

桑塔纳维修手册之全车电路

图9-131(j) 桑塔纳2000GSi型轿车空调继电器、空调A/C开关、风速开关、

鼓风电机、散热风扇、室温开关、进风门电磁阀电路图

E9-风速开关 E30-空调A/C开关 F18-散热风扇热敏开关 F38-室温开关 J32-空调继电器 K48-空调A/C开关指示灯 N23-鼓风电机减速电阻

N63-进风门电磁阀 S1-散热风扇保险丝（不用空调时）（30A） S14-继电器保险丝（20A） S126-空调鼓风电机保险丝（30A）T1-空调鼓风电机线束与仪表板线束插头连接（1针，在中央线路板后面） T2c-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2d-空调操纵线束与空调鼓风电机线束插头连接（2针，在加速踏板上方） T2e-仪表板开关线束与空调操纵线束插头连接（2针，在空调操纵面板后面） T2f-发动机线束与空调操纵线束插头连接（2针，在中央线路板后面）T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T29-仪表板线束与仪表板开关线束插头连接（29针，在组合仪表下方） V2-鼓风电机 V7-左散热风扇 V8-右散热风扇 A1-接地连接线（在发动机线束内） ①-接地连接线（在发动机控制单元旁车身上）

B2-连接线（在前大灯线束内） B3-接地连接线（在前大灯线束内）

图9-131(k) 桑塔纳2000GSi型轿车散热器风扇控制器、压缩机切断继电器、

冷量开关、组合开关、空调水温控制开关电路图

E33-冷量开关 F40-空调水温控制开关 F129-组合开关 J26-压缩机切断继电器 J293-散热器风扇控制器 S104-散热器风扇保险丝（高速档使用空调时）（30A） S108-散热器风扇保险丝（低速档使用空调时）（20A） T2g-发动机线束与前大灯线束插头连接（2针，在中央线路板后面） T3f-空调操纵线束与发动机线束插头连接（3针，在中央线路板后面） T4-前大灯线束与散热器风扇控制器插头连接（4针，在散热器风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T10-前大灯线束与散热器风扇控制器插头连接（10针，在散热器风扇控制器上） B5-连接线（在前大灯线束内） B6-正极连接线（在前大灯线束内） B7-连接线（在前大灯线束内）

附录：桑塔纳2000全车电路图

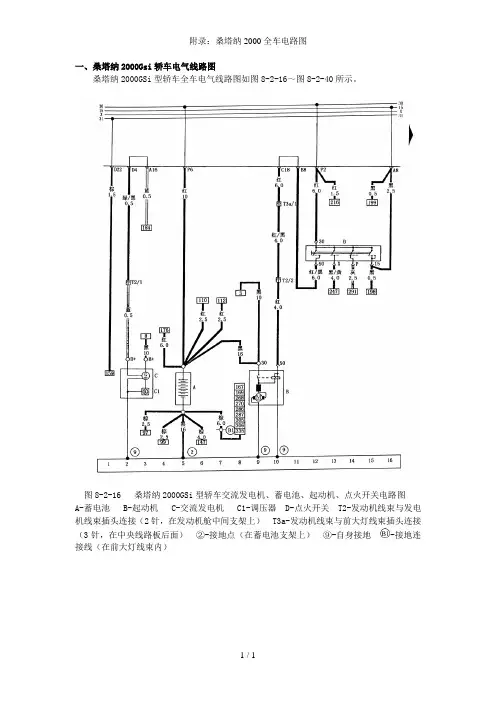

1 / 1 一、桑塔纳2000Gsi轿车电气线路图

桑塔纳2000GSi型轿车全车电气线路图如图8-2-16～图8-2-40所示。

图8-2-16 桑塔纳2000GSi型轿车交流发电机、蓄电池、起动机、点火开关电路图

A-蓄电池 B-起动机 C-交流发电机 C1-调压器 D-点火开关 T2-发动机线束与发电机线束插头连接（2针，在发动机舱中间支架上） T3a-发动机线束与前大灯线束插头连接（3针，在中央线路板后面） ②-接地点（在蓄电池支架上） ⑨-自身接地 -接地连接线（在前大灯线束内） 附录：桑塔纳2000全车电路图

1 / 1 图8-2-17 桑塔纳2000GSi型轿车点火装置、发动机控制单元、

霍尔传感器、冷却液温度传感器、进气温度传感器电路图

G2-水温表传感器 G40-霍尔传感器 G62-冷却液温度传感器G72-进气温度传感器J220-发动机控制单元 N152-点火线圈 P-火花塞插头 Q-火花塞 S17-发动机控制单元保险丝（10A） T4-前大灯线束与散热扇控制器插头连接（4针，在散热风扇控制器上） T8a-发动机线束与发动机右线束插头连接（8针，在发动机舱中间支架上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） ④-接地点（在离合器壳上的支架上） ⑨-自身接地 -连接线（在发动机右线束内） -+5V连接线（在发动机右线束内） 附录：桑塔纳2000全车电路图

1 / 1

图8-2-18 桑塔纳2000GSi型轿车发动机控制单元、节气门控制部件、

1、2缸爆震传感器电路图

F60-怠速开关 G61-1、2缸爆震传感器 G69-节气门电位计 G88-节气门定位电位计

J220-发动机控制单元 J338-节气门控制部件 T3c-发动机右线束与1、2缸爆震传感器插头连接（3针，在发动机舱中间支架上） T8b-发动机右线束与节气门控制部件插头连接（8针，在节气门控制部件上） T80-发动机线束、发动机右线束与发动机控制单元插头连接（80针，在发动机控制单元上） V60-节气门定位器 -连接线（在发动机右线束内） 附录：桑塔纳2000全车电路图

新瑞虎3电路图 2014款 34 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 第二章 主要线束图新瑞虎3电路图 2014款

35 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。

一、T11-3724010WF前舱线束总成 新瑞虎3电路图 2014款

36 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。

二、T11-3724030WF仪表线束总成 新瑞虎3电路图 2014款

37 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。

三、T11-3724050NH室内线束总成 新瑞虎3电路图 2014款 38 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 四、T11-3724310FL安全气囊线束总成 新瑞虎3电路图 2014款 39 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 五、T11-3724090BG后背门线束总成 新瑞虎3电路图 2014款 40 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 六、T11-3724070NC左前门线束总成 新瑞虎3电路图 2014款 41 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 七、T11-3724080NA右前门线束总成 新瑞虎3电路图 2014款 42 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 八、T11-3724110左后门线束总成 新瑞虎3电路图 2014款 43 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 九、T11-3724120右后门线束总成 新瑞虎3电路图 2014款 44 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 十、T11-3724037顶棚线束总成 新瑞虎3电路图 2014款 45 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 十一、T11-8107037自动空调线束总成 新瑞虎3电路图 2014款 46 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 十二、T11-3724060WE自动变速箱线束总成 新瑞虎3电路图 2014款 47 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 十三、T11-3724011VA正极线束总成 新瑞虎3电路图 2014款 48 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 十四、T11-3724012VA负极线束总成
