进线断路器柜操作说明
1、 隔离开关的操作:
隔离开关的操作孔和观察孔在开关柜上门的中上侧，观察孔可以看到隔离开关的“合”、“分”指示，将操作手柄插入操作孔，按照模拟牌的指示进行合、分闸操作。
2、断路器的操作：
断路器为自动储能，可以手动和电动操作，手动操作按钮及“合”、“分”指示在断路器的本体，电 动操作按钮及“合”、“分”指示在上门板上。
送电:
1、合隔离开关，确定隔离开关在合闸位置。
2、合断路器，确定断路器在合闸位置。
断电检修：
1、分断路器，确定断路器在分闸位置。
2、分隔离开关，确定隔离开关在分闸位置。
注意
隔离开关的操作孔被挡板挡上时，为闭锁状态， 操作手柄不可插入，进行分、合操作。
出线断路器柜操作说明
1、接地开关的操作：
接地开关的操作孔和观察孔在开关柜上门的右侧，观察孔可以看到接地开关的“合”、“分”指示，将操作手柄插入操作孔，按照模拟牌的指示进行合、分闸操作。
2、隔离开关的操作：
隔离开关的操作孔和观察孔在开关柜上门的中上侧，观察孔可以看到隔离开关的“合”、“分”指示，将操作手柄插入操作孔，按照模拟牌的指示进行合、分闸操作
3、断路器的操作：
断路器为自动储能，可以手动和电动操作，手动 操作按钮及“合”、“分”指示在断路器的本体，电 动操作按钮及“合”、“分”指示在上门板上。
送电：
1、分接地开关，确定接地开关在分闸位置
2、合隔离开关，确定隔离开关在合闸位置。
3、合断路器，确定断路器在合闸位置。
断电检修：
1、分断路器，确定断路器在分闸位置。
2、分隔离开关，确定隔离开关在分闸位置。
3、合接地开关，确定接地开关在合闸位置。
注意
接地开关和隔离开关的操作孔被挡板挡上时，
为 闭锁状态，操作手柄不可插入，进行分、合操作。

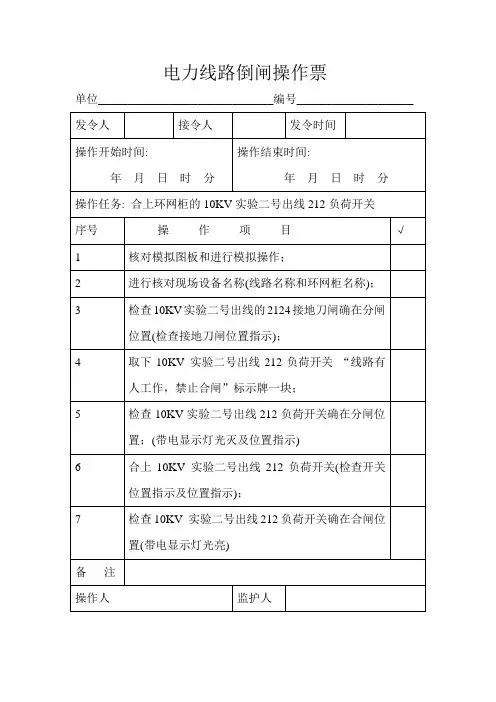

环出柜操 作 说 明
一、送电：
1、接地开关分闸：将操作手把插入接地开关操作孔内，
逆时针转动即可分闸。此时面板中心的分合闸指示牌呈
状，下门板被锁住。
2、 负荷开关合闸：将操作手把插入负荷开关操作孔内，
3、 顺时针转动（电动操作按下合闸按钮）即可合闸。
4、 此时面板中心的分合闸指示牌呈 状。
二、停电：
1、负荷开关分闸：将操作手把插入负荷开关操作
孔内，逆时针转动（电动操作按下分闸按钮）即可分
闸。此时面板中心的分合闸指示牌呈 状，带电显示
器熄灭。
2、接地开关合闸：将操作手把插入接地开关操作
孔内，顺时针转动即可合闸。此时面板中心的分合闸
指示牌呈 状。
注 意
1、如果电源从开关上端进入，则带电显示
器随开关分合而熄灭、闪亮。
2、如果电源从开关下端进入，则带电显示
器一直闪亮。此电源不断，禁止合接地开关！
带熔断器出线柜 操 作 说 明
一、送电：
1、接地开关分闸：将操作手把插入接地开关操作孔内，
逆时针转动即可分闸。此时面板中心的分合闸指示牌呈
状，下门板被锁住。
5、 负荷开关合闸：将操作手把插入负荷开关操作孔内，
6、 顺时针转动（电动操作按下合闸按钮）即可合闸。
7、 此时面板中心的分合闸指示牌呈 状。
二、停电：
1、负荷开关分闸：将右下侧一红色按钮按下（电动操作按下分闸按钮）即可分
闸。此时面板中心的分合闸指示牌呈 状，带电显示
器熄灭。
2、接地开关合闸：将操作手把插入接地开关操作
孔内，顺时针转动即可合闸。此时面板中心的分合闸
指示牌呈 状。
注 意
电源从开关上端进入，带电显示
器随开关分合而熄灭、闪亮。
