下载文档原格式
锂电池负极浆料配比摘要：一、锂电池负极浆料的概念与作用二、锂电池负极浆料的配比原则三、锂电池负极浆料的主要成分及作用四、锂电池负极浆料配比的方法与步骤五、常见问题及解决方法六、总结与展望正文：一、锂电池负极浆料的概念与作用锂电池负极浆料是一种特殊的浆料，主要由负极材料、粘结剂和溶剂组成。
在锂电池制造过程中，负极浆料起着至关重要的作用，它将负极材料均匀地涂覆在铜箔表面，从而使电池在充放电过程中能够实现高效的能量转换。
二、锂电池负极浆料的配比原则1.匹配电池性能：根据电池的性能要求，选择合适的负极材料、粘结剂和溶剂，确保浆料的性能满足电池的使用需求。
2.兼顾成本与性能：在保证电池性能的前提下，合理选择低成本的原料，降低电池制造成本。
3.环保可持续发展：选用环保、可再生的原料，符合国家产业政策和发展趋势。
三、锂电池负极浆料的主要成分及作用1.负极材料：负极材料是锂电池负极浆料的核心成分，其性能直接影响电池的充放电性能。
目前主流的负极材料有石墨、硅基材料等。
2.粘结剂：粘结剂的作用是将负极材料固定在铜箔表面，提高浆料的附着力和涂抹性能。
常见的粘结剂有聚乙烯醇、羧甲基纤维素等。
3.溶剂：溶剂用于溶解粘结剂和调整浆料的粘度，便于涂覆和干燥。
常见的溶剂有醇类、酯类等。
四、锂电池负极浆料配比的方法与步骤1.计算配比：根据电池性能要求和原料特性，计算各成分的比例。
2.准备原料：采购符合要求的负极材料、粘结剂和溶剂。
3.混合：将各成分按比例放入混合设备中，进行均匀混合。
4.搅拌：将混合好的浆料进行搅拌，使其充分分散。
5.调整：根据实际需要，对浆料的粘度、密度等性能进行调整。
6.检测：对浆料的性能进行检测，确保其符合电池要求。
五、常见问题及解决方法1.浆料涂覆不均匀：调整浆料的粘度，提高涂覆设备的性能，确保涂覆过程的稳定性。
2.电池容量不足：检查负极材料、溶剂等原料的性能，优化配比，提高电池的性能。
3.电池循环寿命短：优化负极材料、粘结剂等的选择，提高电池的循环性能。
锂电浆料涂布瑕疵及改善方法
一。
锂电浆料涂布这事儿，那可是锂电池生产中的关键一步。
要是这一步出了瑕疵，后面的麻烦可就大了去了。
1.1 常见的瑕疵之一就是涂布不均匀。
这就好比画画的时候颜色涂得一块深一块浅，那能好看吗？锂电浆料涂布不均匀，电池性能就不稳定，容量、寿命啥的都受影响。
1.2 还有就是出现气泡。
这气泡就像捣乱的小鬼，让涂布面变得坑坑洼洼，影响电池的一致性和安全性。
二。
那为啥会出现这些瑕疵呢？
2.1 浆料本身的质量就可能有问题。
比如说，浆料的粘度不合适，太稠或者太稀，都容易导致涂布不均匀。
这就像做饭，水放多了或者放少了，都做不出好吃的饭。
2.2 涂布设备不给力也不行。
设备老化、精度不够，那涂布效果肯定好不了。
这就好比让一个老掉牙的机器去干活，能指望它干出漂亮活儿吗？
2.3 操作工艺不当也是个重要原因。
操作人员要是技术不过关，或者不按照规范来操作，那瑕疵就会找上门来。
这就像开车不遵守交通规则，容易出事故。
三。
那咋改善这些问题呢？
3.1 得把浆料调好。
严格控制浆料的成分和配比，确保粘度适中。
这就像调一碗美味的汤，各种调料得恰到好处。
3.2 设备要更新维护。
定期检查设备，有问题及时修，该换新的就换新的。
别心疼那点钱，不然因小失大。
锂电浆料涂布这事儿可不能马虎，得用心去做，才能做出高质量的锂电池，让咱们的新能源产业越来越好！。
锂离子电池（含动力电池）搅拌和涂布工艺知识及异常处理新能源的锂离子电池发展很快，作为锂离子电池制造，每个工厂都在不断创新新的工艺，而这个工艺的发展速度很快，而真正核心的技术是新材料配方的应用和制作极片（涂布）过程中遇到问题的解决成为一个难点，而这个难点需要系统的知识才能解决，总结十几年的心得体会供大家学习。
主要内容有：一、术语二、正极材料三、负极材料四、陶瓷隔离膜材料五、正极搅拌六、负极搅拌七、陶瓷隔离膜搅拌八、正极涂布九、负极涂布十、陶瓷隔离膜tubu十一、正极底涂印刷一术语1.1 粘度：粘度是指液体受外力作用移动时，分子间产生的内磨擦力的量度；单位是mpa.s，我们测量粘度用旋转粘度计：包括一块平板和一块锥板样品粘度越大，扭矩越大。
扭矩检测器内设有一个可变电容器，其动片随着锥板转动，从而改变本身的电容数值。
这一电容变化反映出的扭簧扭矩即为被测样品的粘度，由仪表显示出来。
1.2 颗粒度：粒的大小。
通常球体颗粒的粒度用直径表示，立方体颗粒的粒度用边长表示。
一般所说的粒度是指造粒后的二次粒子的粒度。
表示粒度特性的几个关键指标：D50/D90/D991.3 比表面积:单位重量的颗粒的表面积之和。
比表面积的单位为m2/kg或cm2/g。
比表面积与粒度有一定的关系，粒度越细，比表面积越大，但这种关系并不一定是正比关系。
1.4 固含量：浆料中固体物质质量占总质量的百分比1.5 透气度：严格来讲应该称为透气度或者透气量。
空气透过织物（PE及PTFE等等）的性能。
以在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率表示。
对于我们所做的陶瓷隔离膜，透气度越大，说明孔隙率小。
1.6 公转：对我们搅拌来讲就是一个浆绕着另一个浆转动叫做公转1.7 自转：是指物件自行旋转的运动，物件会沿著一条穿越身件本身的轴进行旋转，这条轴被称为自转轴。
1.8 搅拌速度：每分钟搅拌的速度，单位是RPM1.9 涂布重量：一般厂家是按照面密度来做，有的移50*100=500m2为单位，有的是以标准的圆1540.25MM2的重量来做为标准单位设计和监控1.10 压实密度：=面密度/(极片碾压后的厚度—集流体厚度) ，单位：g/cm3压实密度，冷压后的不含基材的厚度1.11 振实密度：在规定条件下容器中的粉末经振实后所测得的单位容积的质量，振实密度与压实密度不成正比例关系1.12 克容量：实际指的并不是“电池”的克容量，而是电池内部材料如：磷酸铁锂、钴酸锂、锰酸锂、镍酸锂等等的克容量，每种材料的克容量是不相同的。
锂离子电池正负极浆料搅拌工艺总结一、搅拌原理通过搅拌叶、公转框相互转动，在机械搅拌的情况下产生与维持悬浮液，以及增强液固相间的质量传递。
固液搅拌通常分为以下几个部分：（1）固体颗粒的悬浮；（2）沉降颗粒的再悬浮；（3）悬浮颗粒渗入液体；（4）利用颗粒之间以及颗粒与桨之间的作用力使颗粒团聚体分散或者控制颗粒大小；（5）液固之间的质量传递。
二、搅拌作用配料过程实际是将浆料中的各种组成按标准比例混合在一起，调制成浆料，以利于均匀涂布，保证极片的一致性。
配料大致包括五个过程，即：原料的预处理、掺和、浸湿、分散和絮凝。
三、浆料参数1、粘度:流体对流动的阻抗能力，其定义为：液体以25px/s的速度流动时，在每25px2平面上所需剪应力的大小，称为动力粘度，以Pa.s为单位。
粘度是流体的一种属性。
流体在管路中流动时，有层流、过渡流、湍流三种状态，搅拌设备中同样也存在这三种流动状态，而决定这些状态的主要参数之一就是流体的粘度。
在搅拌过程中，一般认为粘度小于5Pa.s的为低粘度流体，例如：水、蓖麻油、饴糖、果酱、蜂蜜、润滑油重油、低粘乳液等；5-50Pa⋅s的为中粘度流体，例如：油墨、牙膏等；50-500Pa⋅s的为高粘度流体，例如口香糖、增塑溶胶、固体燃料等；大于500Pa⋅s的为特高粘流体例如：橡胶混合物、塑料熔体、有机硅等。
2、颗粒度D50：浆料中50%体积的颗粒其粒径的大小范围3、固含量：浆料内固体物质的含量百分比，理论配比固含量小于出货固含量四、混合效果的度量检测固液悬浮体系搅拌与混合均匀的方法:1、直接测量1)粘度法:从体系不同位置取样,用粘度计测量浆料的粘度;偏差越小,混合越均匀;2)颗粒度法:A,从体系不同位置取样,用颗粒度刮板仪观察浆料的颗粒度;粒度越接近原材料粉末大小,混合越均匀;B,从体系不同位置取样,用激光衍射颗粒度测试仪观察浆料的颗粒度;粒度分布越正态,大颗粒越小,混合越均匀;3)比重法:从体系不同位置取样,测量浆料的密度,偏差越小混合越均匀2、间接测量1)固含量法(宏观):从体系不同位置取样,经过适当的温度和时间的烘烤,测固体份的重量,偏差越小混合越均匀;2)SEM/EPMA(微观):从体系不同位置取样,涂布到基材上,烘干,用SEM(电子显微镜) /EPMA(电子探针)观察浆料干燥后膜片内颗粒或元素的分布;(体系固体份通常为导体材料)五、阳极搅拌工艺Conductive carbon black(导电碳黑)：用做导电剂。

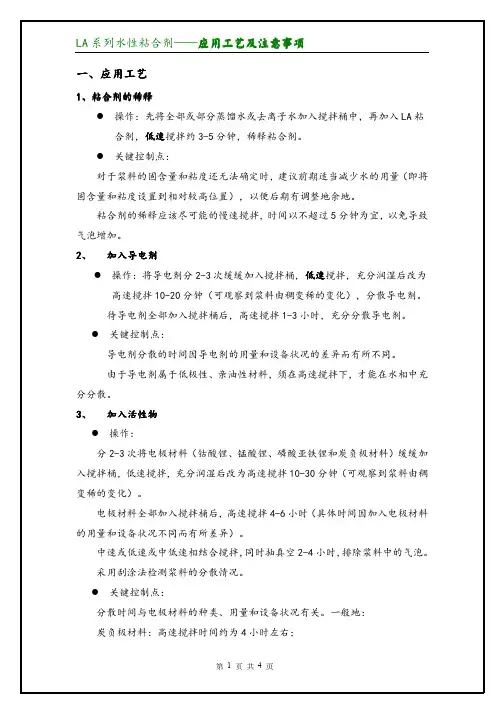

应用工艺一、应用工艺粘合剂的稀释1、粘合剂的稀释操作：先将全部或部分蒸馏水或去离子水加入搅拌桶中，再加入LA粘合剂，低速搅拌约3-5分钟，稀释粘合剂。
关键控制点：对于浆料的固含量和粘度还无法确定时，建议前期适当减少水的用量（即将固含量和粘度设置到相对较高位置），以便后期有调整地余地。
粘合剂的稀释应该尽可能的慢速搅拌，时间以不超过5分钟为宜，以免导致 气泡增加。
加入导电剂2、加入导电剂操作：将导电剂分2-3次缓缓加入搅拌桶，低速搅拌，充分润湿后改为高速搅拌10-20分钟（可观察到浆料由稠变稀的变化），分散导电剂。
待导电剂全部加入搅拌桶后，高速搅拌1-3小时，充分分散导电剂。
关键控制点：导电剂分散的时间因导电剂的用量和设备状况的差异而有所不同。
由于导电剂属于低极性、亲油性材料，须在高速搅拌下，才能在水相中充分分散。
加入活性物3、加入活性物操作：分2-3次将电极材料（钴酸锂、锰酸锂、磷酸亚铁锂和炭负极材料）缓缓加 入搅拌桶，低速搅拌，充分润湿后改为高速搅拌10-30分钟（可观察到浆料由稠变稀的变化）。
电极材料全部加入搅拌桶后，高速搅拌4-6小时（具体时间因加入电极材料的用量和设备状况不同而有所差异）。
中速或低速或中低速相结合搅拌，同时抽真空2-4小时，排除浆料中的气泡。
采用刮涂法检测浆料的分散情况。
关键控制点：分散时间与电极材料的种类、用量和设备状况有关。
一般地：炭负极材料：高速搅拌时间约为4小时左右；钴酸锂、锰酸锂材料：高速搅拌时间约为5-6小时左右；磷酸亚铁锂材料，首次高速搅拌时间约为1-2小时左右，然后将浆料通过胶体磨后，转入洁净的搅拌桶，继续高速搅拌3-6小时左右。
浆料粘度较高时可能会出现“假凝胶”现象，可通过加水降低粘度消除。
由于LA系列水性粘合剂具有一定的表面活性，所以在制浆过程中会有气泡产生，所产生的气泡可以通过真空脱泡和过滤而得以出去，不影响涂布效果。
浆料分散程度检测时，应按照下列操作，以免在浆料中重新带入气泡： 停止搅拌——将搅拌桶压力回复至常压——取样检测。
锂电池负极浆料配比
摘要：
1.锂电池负极浆料的概念和重要性
2.锂电池负极浆料的主要成分
3.锂电池负极浆料的配比对电池性能的影响
4.锂电池负极浆料的制备方法
5.锂电池负极浆料在锂电池行业的发展前景
正文：
一、锂电池负极浆料的概念和重要性
锂电池负极浆料是锂电池制造过程中的关键材料之一，其质量直接影响到锂电池的性能和寿命。
负极浆料主要由石墨、SBR、CMC 和工业纯净水等成分组成，这些成分的比例决定了负极浆料的性能。
二、锂电池负极浆料的主要成分
1.石墨：石墨是负极浆料中的主要导电成分，能够提高电池的导电性能和循环寿命。
2.SBR：SBR 是负极浆料中的粘结剂，能够增强电池的结构稳定性和循环寿命。
3.CMC：CMC 是负极浆料中的分散剂，能够提高电池的容量和循环寿命。
4.工业纯净水：工业纯净水是负极浆料中的溶剂，能够提高电池的导电性能和循环寿命。
三、锂电池负极浆料的配比对电池性能的影响
锂电池负极浆料的配比对电池性能有重要影响。
如果配比不合理，会导致电池的容量、循环寿命和安全性能下降。
因此，合理调整负极浆料的配比是提高锂电池性能的关键。
四、锂电池负极浆料的制备方法
锂电池负极浆料的制备方法主要包括湿法和干法两种。
湿法主要是将石墨、SBR、CMC 等成分加入到工业纯净水中，通过搅拌和分散等工艺制备而成。
干法则是将石墨、SBR、CMC 等成分直接混合，通过热处理等工艺制备而成。
五、锂电池负极浆料在锂电池行业的发展前景
随着电动汽车、移动设备等市场的快速发展，对锂电池的需求越来越大。
影响黏度的因素范文黏度是指液体或固体流体的抵抗流动或变形的能力。
它是流体内部分子间的摩擦力造成的，因此受到多种因素的影响。
下面将介绍一些影响黏度的因素。
1.温度：温度是影响黏度的最重要因素之一、一般来说，温度升高会导致黏度降低，因为高温会使分子间的摩擦力减小，分子运动更加活跃，使流体粘度降低。
这是为什么糖浆在冰箱中冷却后会变得更加粘稠，而在高温下会变得更加稀薄的原因。
2.压力：压力对于液体的黏度影响不大，但对于气体和液晶等非牛顿流体来说，压力的变化会导致黏度的变化。
在较高的压力下，分子更密集，碰撞更频繁，从而增加了摩擦力，使黏度增加。
3.流动速度：流体的黏度也与其流动速度有关。
在低流动速度下，液体黏度较高；而在高流动速度下，黏度较低。
这与分子间的摩擦力有关，一般来说，越快的流动会对分子间的摩擦力产生更大的剪切力，使黏度降低。
4.溶质浓度：在溶液中，溶质的浓度会对黏度产生影响。
当溶质浓度增加时，溶液的黏度通常会增加，这是因为溶质与溶剂分子之间的相互作用增加导致的。
这也是为什么浓糖水比稀糖水更黏稠的原因。
5.分子大小和形状：分子的大小和形状也会对黏度产生影响。
较大和较长的分子通常具有更高的黏度，因为它们之间的分子间作用力更强。
6.液体的化学组成和结构：不同的液体具有不同的化学组成和结构，因此它们具有不同的黏度。
例如，水和甲醇具有相似的分子量，但水的黏度要低于甲醇，这是因为水具有更多的氢键，分子间吸引力较强。
7.外加电场和磁场：电场和磁场的外加会对一些特殊的流体，如液晶和等离子体，产生影响。
这些流体的分子结构和排列会受到电场和磁场的影响，从而改变黏度。
总的来说，黏度的大小受到多种因素的综合影响，每种流体都有其特定的影响因素。
了解和控制这些影响因素对于工业制造和科学研究是非常重要的。
通过了解黏度的影响因素，我们可以更好地理解流体行为，并在需要时进行调控和控制。
羧甲基纤维素钠在锂离子电池中的应用黏结剂是制备锂离子电池电极时必需的关键材料，其主要作用是连接集流体、导电成分和活性成分，并且在提高锂离子电池性能，尤其是循环性能方面有重要作用。
羧甲基纤维素是纤维素的羧甲基化衍生物，是一种高分子化合物，吸水后易膨胀，在水中溶胀时可以形成透明的黏稠胶液，因此可以作为一种水性黏结剂．CMC不仅价格相对便宜，而且对环境无危害；在制备电池时，对湿度要求不严苛，且制备的电极干燥速度较快，因此电极制作过程更为简便。
Mazouzi等单独将CMC作为黏结剂应用到硅负极中，当充放电循环至50次时，其电池比容量为1175mAhg-；Oumellal等同样在硅负极中单独使用CMC作为黏结剂，制备的电池比容量达到1200mAhg-左右。
上述研究均采用了高聚合度的商用CMC，结果表明单独使用高聚合度的商用CMC时电池的循环性能并不理想，因此一些研究人员探索引入其他材料形成复合黏结剂，以提升电池循环性能。
丁苯橡胶(SBR)的力学性能与天然橡胶类似，但其耐热性和耐老化性都更加优良。
SBR 只需以水作为分散剂，属于环保型水性黏结剂。
另外，由于SBR具有良好的弹性，在充放电过程中电池活性物质发生的体积变化会得到相应的缓冲，所以SBR已广泛用于锂离子电池石墨负极、碳负极、硅负极、碳硅复合负极以及其他负极材料中。
已有研究表明，将高聚合度的商用CMC和SBR一起使用，可以提升锂离子电池的电化学性能．Liu 等将SBR与高聚合度CMC联用制备的硅电极和碳包覆硅电极表现出了优异的循环性能，在600mAhg-的恒容充放电中循环70次能保持设定容量的95%，其中碳包覆硅电极能在1000mAhg-的恒容充放电中稳定循环60次。
Buqa等将SBR与商用CMC一起应用于含10%（质量分数）硅的硅/碳负极中，制备的电池负极材料同样表现出了优良的电化学性能，循环150次后比容量保持在550mAhg-左右。
但是SBR的价格较高、导电性差，导致电池成本增加，并且占用了电池内部的宝贵空间，降低了有效电极材料的填充密度，因此在电池电极制备过程中减少或避免添加SBR具有十分重要的意义。
锂电池浆料干法混料工艺为什么更好锂离子电池是一个复杂的系统工程，电池性能好坏受到原材料，电池设计，制造设备与工艺，环境等众多因素影响，任何一点缺陷都可能导致电池产品的崩塌。
因此，虽然现在关于锂电池的新材料，新设计，新工艺大量涌现，它们的产业化进程却很缓慢，锂电池并没有出现巨大的技术革新。
材料是锂电池的基础，而制造工艺也很重要。
其中，混料工艺在锂离子电池的整个生产工艺中对产品的品质影响度大于30%，是整个生产工艺中最重要的环节。
锂离子电池的电极制造中，正负极浆料基本上都是由活物质、聚合物粘结剂、导电剂等组成。
电极浆料的混料工艺大概分为三种：（1）球磨工艺，最初来源于涂料行业；（2）湿法混料工艺，基本过程为溶胶-混合导电剂-混合活物质-稀释。
这是目前国内的主流工艺。
（3）干法混料工艺，基本过程为活物质、导电剂和黏结剂干粉混合-加入适量溶剂润湿-加入溶剂高速分散破碎-稀释调节粘度。
对电池浆料的要求，第一是分散均匀性，如果浆料分散不均，有严重的团聚现象，电池的电化学性能受到影响；第二，浆料需要具有良好的沉降稳定性和流变特性，满足极片涂布工艺的要求，并得到厚度均一的涂层。
干法混料工艺的优点最开始锂电池浆料的制造借鉴涂料行业，1999年时，韩国人就开始了研究投料顺序对浆料性质和电池性能的影响。
他们采取如图1所示四种投料工艺进行混料，采用相同的材料和配方，仅仅改变投料顺序就能改变浆料的性质。
浆料的混合程度取决于颗粒大小，粒度分布，形状，比表面积，颗粒的溶剂吸收率等，从搅拌开始到粘度稳定所需的时间和依次加入的材料的比表面积最相关。
图1 浆料制备的四种方法方法1：活物质吸收液体不充分，导电剂的比表面积比活物质颗粒大很多，表面吸收了大量的液体，液体陷入导电剂中，不能轻易流动。
方法2：活物质比表面积小，更容易释放液体。
导电剂后加入，开始吸收溶剂，粘度稳定时间更长。
方法4：活物质和导电剂同时吸收液体，润湿固体颗粒，此种方法吸收溶剂最充分，浆料分散性最好，因此，相同的固含量条件下浆料粘度最低。

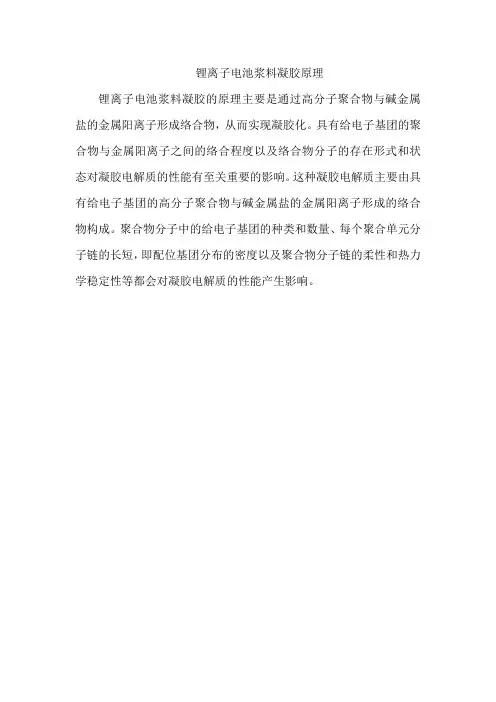

锂离子电池浆料凝胶原理
锂离子电池浆料凝胶的原理主要是通过高分子聚合物与碱金属盐的金属阳离子形成络合物，从而实现凝胶化。
具有给电子基团的聚合物与金属阳离子之间的络合程度以及络合物分子的存在形式和状态对凝胶电解质的性能有至关重要的影响。
这种凝胶电解质主要由具有给电子基团的高分子聚合物与碱金属盐的金属阳离子形成的络合物构成。
聚合物分子中的给电子基团的种类和数量、每个聚合单元分子链的长短，即配位基团分布的密度以及聚合物分子链的柔性和热力学稳定性等都会对凝胶电解质的性能产生影响。
锂电池浆料搅拌工艺常见问题及解决措施目录1.浆料搅拌的一般工艺流程 (1)1. 1.工艺流程 (1)2. 2.工艺过程关注事项 (1)2.电池浆料生产过程中常见问题及解决措施 (2)3.注意事项 (2)4.总结 (2)在锂电池制造过程中，浆料搅拌是一个非常重要的工艺环节。
浆料通常是由活性物质（如正极材料、负极材料）、导电剂、粘结剂和溶剂等组成的混合物，通过搅拌将这些原料充分混合均匀，以确保电池的性能和稳定性。
1.浆料搅拌的一般工艺流程1.1.工艺流程1、配料：首先准备好各种原料，包括正极材料、负极材料、导电剂、粘结剂、溶剂等。
按照配方要求，精确称量各种原料。
2、搅拌罐准备：将搅拌罐清洁干净，并确保搅拌罐内部是干燥的。
3、加料：按照配方要求，将各种原料逐步加入搅拌罐中。
通常先将溶剂加入，然后逐步加入其他固体原料。
4、搅拌：启动搅拌设备，将原料进行搅拌混合。
搅拌的时间和速度需要根据具体的配方和工艺要求来确定，以确保原料充分混合均匀。
5、排气：在搅拌过程中，可能会产生气泡或气体，需要通过适当的排气装置将气泡排出，以确保浆料的密实性。
6、质量检验：搅拌完成后，取样进行质量检验，包括浆料的粒度、粘度、均匀度等指标的检测。
7、包装/存储：将搅拌好的浆料进行包装或存储，以备后续生产使用。
1.2.工艺过程关注事项确保搅拌设备的清洁和消毒，以防止交叉污染。
严格按照配方要求进行原料的称量和加入，避免误差。
控制搅拌时间和速度，确保原料充分混合均匀。
对搅拌后的浆料进行质量检验，确保符合产品要求。
2.电池浆料生产过程中常见问题及解决措施3.注意事项1、确保设备的连续操作能够满足产品质量和稳定性的要求。
2、确保封闭式系统的设计不会影响原料的顺畅投入，并定期清洁系统以防止堵塞。
3、确保选用的分散方法不会对产品质量造成负面影响。
4、清洗设备时要遵循正确的操作程序，以确保清洁彻底并避免交叉污染。
5、确保设备操作符合安全标准，避免使用有潜在危险的气体。
原材料物化参数对锂离子电池性能的影响目录一、内容概览 (2)1.1 锂离子电池的重要性 (2)1.2 原材料对锂离子电池性能的影响 (3)二、锂离子电池原材料概述 (4)2.1 正极材料 (6)2.1.1 钴酸锂 (7)2.1.2 三元材料 (9)2.1.3 镍酸锂 (10)2.2 负极材料 (11)2.3 电解质 (12)2.3.1 氯化物 (14)2.3.2 碳酸盐 (15)2.3.3 硫化物 (16)三、原材料物化参数对锂离子电池性能的影响 (17)3.1 正极材料的物化参数 (19)3.1.1 比表面积 (20)3.1.2 材料结构 (22)3.1.3 离子电导率 (23)3.2 负极材料的物化参数 (23)3.2.1 比表面积 (25)3.2.2 石墨化程度 (26)3.2.3 活性炭的孔隙结构 (27)3.3 电解质的物化参数 (28)3.3.1 离子电导率 (29)3.3.2 介质粘度 (30)3.3.3 相对稳定性 (32)3.4 隔膜的物化参数 (33)3.4.1 孔径分布 (35)3.4.2 热稳定性 (35)3.4.3 化学稳定性 (36)四、实验方法与结果分析 (38)4.1 实验材料及方法 (39)4.2 实验结果与讨论 (41)五、结论与展望 (42)一、内容概览原材料物化参数概述：介绍锂离子电池常用原材料（如正极材料、负极材料、电解液等）的基本物化参数，如晶体结构、粒子大小、电导率、热稳定性等。
物化参数对电池性能的影响：分析各原材料物化参数的变化如何影响锂离子电池的容量、循环性能、倍率性能、安全性等关键性能指标。
影响因素分析：深入探讨原材料物化参数之间以及与其他工艺因素（如制造工艺、材料配比等）之间的相互作用，分析其对电池性能的综合影响。
案例分析：结合实际案例，分析在实际生产中如何通过优化原材料物化参数来提升锂离子电池的性能。
技术发展趋势与建议：根据当前技术发展趋势和市场需求，提出针对原材料物化参数优化的建议，以及未来研究方向。
一、概述锂离子电池是当前主流的电池技术之一，而其中的负极片内聚力与粘附力是影响锂离子电池性能的重要因素之一。
本文将就锂离子电池负极片内聚力与粘附力进行深入探讨。
二、锂离子电池负极片的作用锂离子电池负极片是电池的一个重要组成部分，其主要作用是提供电子传输通道和锂离子储存通道。
在充放电过程中，锂离子会在正负极之间穿梭，而负极片则负责储存这些锂离子。
三、负极片内聚力1.内聚力的定义负极片内聚力是指在负极片内部分子之间出现的相互吸引的力，其大小直接影响着负极片的结构稳定性和锂离子的储存稳定性。
较大的内聚力可以提高负极片的结构稳定性，从而延长电池的使用寿命。
2.影响因素负极片内聚力的大小与材料的选择、结构设计、制备工艺等因素密切相关。
合理的材料选择和结构设计可以提高负极片的内聚力，从而提高电池的性能。
3.提高方法通过表面处理、添加助剂等手段可以提高负极片的内聚力，其中表面处理包括化学处理、物理处理等多种方法。
四、负极片粘附力1.粘附力的定义负极片的粘附力是指负极片与导电剂、集流体等其他电池组件之间的结合力。
较大的粘附力可以确保电池组件之间的紧密结合，从而提高电池的性能稳定性。
2.影响因素负极片粘附力的大小与材料的表面性质、制备工艺、环境温湿度等多种因素有关。
合理的制备工艺和材料表面处理可以提高负极片与其他电池组件的粘附力。
3.提高方法通过改进制备工艺、选用合适的粘合剂、优化材料表面性质等方法可以提高负极片的粘附力。
五、未来展望随着锂离子电池技术的不断发展，对负极片内聚力与粘附力的要求也将不断提高。
未来，可以通过引入新材料、改进制备工艺等手段来提高负极片的内聚力与粘附力，从而进一步提高锂离子电池的性能。
六、结论锂离子电池负极片的内聚力与粘附力是影响电池性能的重要因素，合理的材料选择、结构设计和制备工艺可以有效提高负极片的内聚力与粘附力，从而提高电池的使用寿命和性能稳定性。
未来，随着技术的不断进步，我们有信心可以进一步优化负极片的性能，推动锂离子电池技术的发展。
