磁芯的有效磁导率电感AL值关系

磁芯电感的计算公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

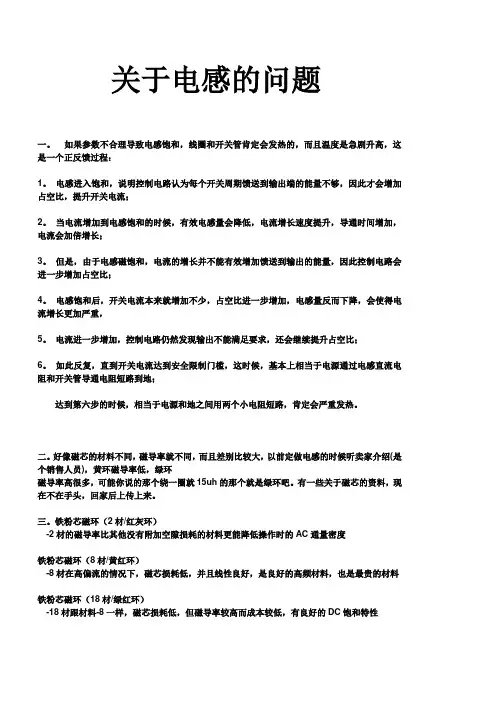

关于电感的问题一。

如果参数不合理导致电感饱和，线圈和开关管肯定会发热的，而且温度是急剧升高，这是一个正反馈过程：1。

电感进入饱和，说明控制电路认为每个开关周期馈送到输出端的能量不够，因此才会增加占空比，提升开关电流；2。

当电流增加到电感饱和的时候，有效电感量会降低，电流增长速度提升，导通时间增加，电流会加倍增长；3。

但是，由于电感磁饱和，电流的增长并不能有效增加馈送到输出的能量，因此控制电路会进一步增加占空比；4。

电感饱和后，开关电流本来就增加不少，占空比进一步增加，电感量反而下降，会使得电流增长更加严重，5。

电流进一步增加，控制电路仍然发现输出不能满足要求，还会继续提升占空比；6。

如此反复，直到开关电流达到安全限制门槛，这时候，基本上相当于电源通过电感直流电阻和开关管导通电阻短路到地；达到第六步的时候，相当于电源和地之间用两个小电阻短路，肯定会严重发热。

二。

好像磁芯的材料不同，磁导率就不同，而且差别比较大，以前定做电感的时候听卖家介绍(是个销售人员)，黄环磁导率低，绿环磁导率高很多，可能你说的那个绕一圈就15uh的那个就是绿环吧。

有一些关于磁芯的资料，现在不在手头，回家后上传上来。

三。

铁粉芯磁环（2材/红灰环）-2材的磁导率比其他没有附加空隙损耗的材料更能降低操作时的AC通量密度铁粉芯磁环（8材/黄红环）-8材在高偏流的情况下，磁芯损耗低，并且线性良好，是良好的高频材料，也是最贵的材料铁粉芯磁环（18材/绿红环）-18材跟材料-8一样，磁芯损耗低，但磁导率较高而成本较低，有良好的DC饱和特性铁粉芯磁环（26材/黄白环）-26材最为通行的材料，是一种成本效益最高的一般用途材料，适合功率转换和线路滤波等各种广泛用途。

铁粉芯磁环（33材/灰黄环）-33材是一种可代替材料-8但不昂贵的选择，适用于高频率时磁芯损耗不重要的情况，高偏流时线性良好。

铁粉芯磁环（40材/绿黄环）-40材是最便宜的材料，其特性与最通用的材料-26颇相似，普遍应用于较大的尺寸铁粉芯磁环（52材/蓝绿环）-52材在高频率下磁芯损耗较低，而磁导率与材料-26相同，在新型的高频抗流器上应用广泛。

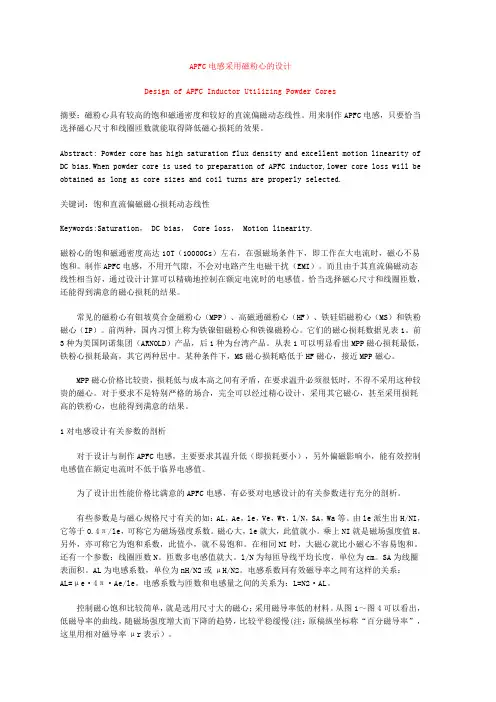

APFC电感采用磁粉心的设计Design of APFC Inductor Utilizing Powder Cores摘要：磁粉心具有较高的饱和磁通密度和较好的直流偏磁动态线性。

用来制作APFC电感，只要恰当选择磁心尺寸和线圈匝数就能取得降低磁心损耗的效果。

Abstract: Powder core has high saturation flux density and excellent motion linearity of DC bias.When powder core is used to preparation of APFC inductor,lower core loss will be obtained as long as core sizes and coil turns are properly selected.关键词：饱和直流偏磁磁心损耗动态线性Keywords:Saturation， DC bias， Core loss， Motion linearity.磁粉心的饱和磁通密度高达10T（10000Gs）左右，在强磁场条件下，即工作在大电流时，磁心不易饱和。

制作APFC电感，不用开气隙，不会对电路产生电磁干扰（EMI）。

而且由于其直流偏磁动态线性相当好，通过设计计算可以精确地控制在额定电流时的电感值。

恰当选择磁心尺寸和线圈匝数，还能得到满意的磁心损耗的结果。

常见的磁粉心有钼坡莫合金磁粉心（MPP）、高磁通磁粉心（HF）、铁硅铝磁粉心（MS）和铁粉磁心（IP）。

前两种，国内习惯上称为铁镍钼磁粉心和铁镍磁粉心。

它们的磁心损耗数据见表1。

前3种为美国阿诺集团（ARNOLD）产品，后1种为台湾产品。

从表1可以明显看出MPP磁心损耗最低，铁粉心损耗最高，其它两种居中。

某种条件下，MS磁心损耗略低于HF磁心，接近MPP磁心。

MPP磁心价格比较贵，损耗低与成本高之间有矛盾，在要求温升必须很低时，不得不采用这种较贵的磁心。
