电感线圈计算公式

线圈电感量的计算：加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

电感线圈匝数的计算公式之迟辟智美创作计算公式：N＝0.4(l/d)开次方.N一匝数， L一绝对单元，luH=10立方.d线圈平均直径(Cm) .例如，绕制L＝0.04uH的电感线圈，取平均直径d=0.8cm，则匝数N＝3匝.在计算取值时匝数N取略年夜一些.这样制作后的电感能在一定范围内调节.制作方法：采纳并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成.第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D线圈直径N线圈匝数d线径H线圈高度W线圈宽度单元分别为毫米和mH..空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单元: 微亨线圈直径 D单元: cm线圈匝数 N单元: 匝线圈长度 L单元: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单元:MHZ 本题f0=125KHZ=0.125谐振电容: c 单元:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单元: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)HDC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数HDC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值年夜小，可参照Microl对比表.例如: 以T5052材，线圈5圈半，其L值为T5052(暗示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变动可由l=3.74(查表)HDC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降水平(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(7).（10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1 N2 为线圈圈数的平方S 线圈的截面积，单元为平方米l 线圈的长度，单元为米k 系数，取决于线圈的半径（R)与长度(l)的比值.计算出的电感量的单元为亨利.k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12第二批一款简单的电感量计算法式，只须输入导线直径`线圈直径`匝数....。

电感线圈匝数的计算公式计算公式：N＝0.4(l/d)开次方。

N一匝数，L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。

电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

电感线圈匝数的计算公式-CAL-FENGHAI.-(YICAI)-Company One1电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。

N一匝数， L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷ 圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

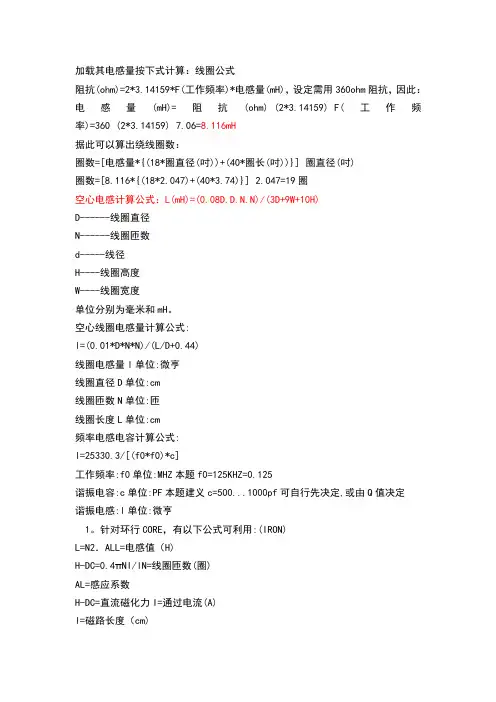

加载其电感量按下式计算：线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨1。

针对环行CORE，有以下公式可利用:(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L 值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH，L=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2。

电感线圈电感计算公式电感线圈电感计算公式电感量按下式计算:线圈公式阻抗（ohm）=2*3.14159*F（工作频率）*电感量（mH），设定需用360ohm阻抗，因此：电感量（mH）=阻抗（ohm）÷（2*3.14159）÷F（工作频率）=360÷（2*3.14159）÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{（18*圈直径（吋））+（40*圈长（吋））}]÷圈直径（吋）圈数=[8.116*{（18*2.047）+（40*3.74）}]÷2.047=19圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl空心电感计算公式：L（mH）=（0.08D.D.N.N）/（3D+9W+10H）D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=（0.01*D*N*N）/（L/D+0.44）线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[（f0*f0）*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用:（IRON）L=N2．ALL=电感值（H）H-DC=0.4πNI/lN=线圈匝数（圈）AL=感应系数H-DC=直流磁化力I=通过电流（A）l=磁路长度（cm）l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L值为T50-52（表示OD为0.5英吋），经查表其AL值约为33nHL=33．（5.5）2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74（查表）H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度（μi%）2。

电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。

N一匝数，L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝的电感线圈，取平均直径d= ，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径(吋)圈数= [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

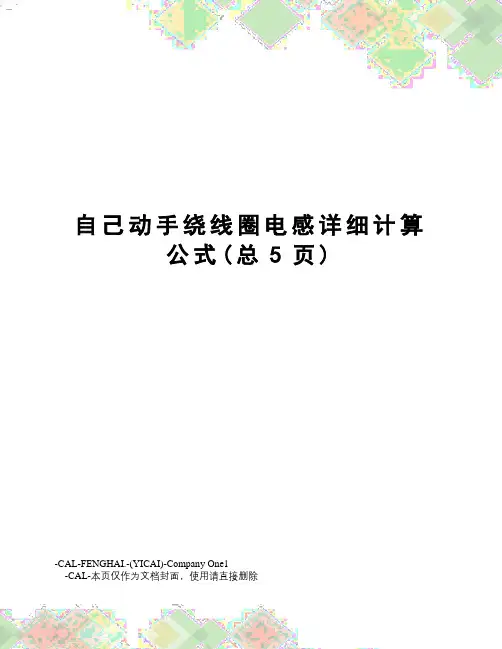

自己动手绕线圈电感详细计算公式(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电感计算加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷ 圈直径 (寸)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英寸)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

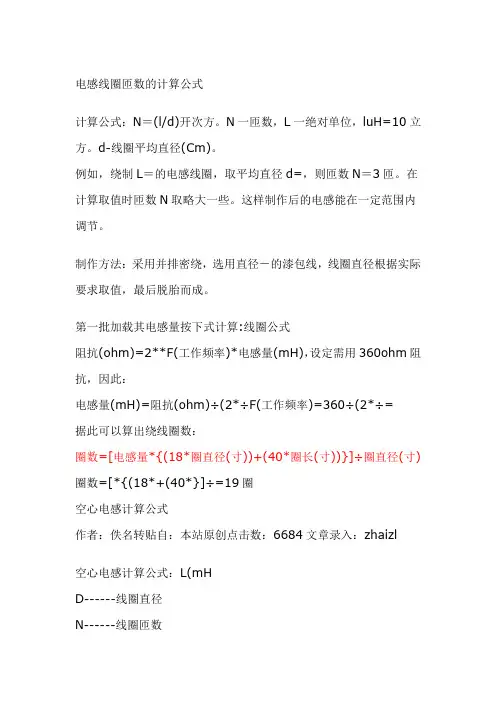

电感线圈匝数的计算公式计算公式：N＝(l/d)开次方。

N一匝数，L一绝对单位，luH=10立方。

d-线圈平均直径(Cm)。

例如，绕制L＝的电感线圈，取平均直径d=，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径－的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm)=2**F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*÷F(工作频率)=360÷(2*÷=据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(寸))+(40*圈长(寸))}]÷圈直径(寸)圈数=[*{(18*+(40*}]÷=19圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl空心电感计算公式：L(mHD------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用:(IRON)L=N2．ALL=电感值（H)H-DC=πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nH L=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI/l=×××10/=（查表后）即可了解L值下降程度(μi%)2。

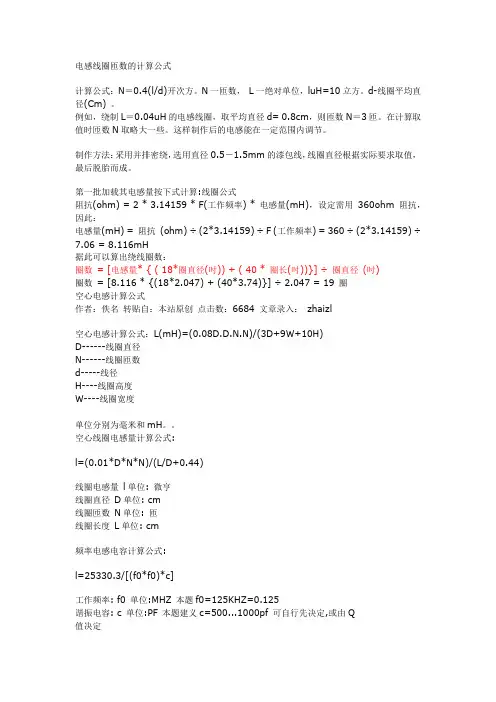

电感线圈匝数的计算公式Me ga Ent ry 文章版权归原作者所有！()计算公式：N＝0.4(l/d)开次方。

N一匝数，L一绝对单位，luH=10立方。

d-线圈平均直径(Cm) 。

例如，绕制L＝0.04uH的电感线圈，取平均直径d= 0.8cm，则匝数N＝3匝。

在计算取值时匝数N取略大一些。

这样制作后的电感能在一定范围内调节。

制作方法：采用并排密绕，选用直径0.5－1.5mm的漆包线，线圈直径根据实际要求取值，最后脱胎而成。

第一批加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径()) + ( 40 * 圈长())}] ÷圈直径()Me ga Ent ry 文章版权归原作者所有！()圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度Me ga Ent ry 文章版权归原作者所有！()单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定Me ga En t ry -第一目录网社区!谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

000阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH0000据此可以算出绕线圈数：0000圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)0000圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈0000空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)0000D------线圈直径0000N------线圈匝数0000d-----线径0000H----线圈高度0000W----线圈宽度0000单位分别为毫米和mH。

0000空心线圈电感量计算公式:0000l=(0.01*D*N*N)/(L/D+0.44)0000线圈电感量l单位:微亨0000线圈直径D单位:cm0000线圈匝数N单位:匝0000线圈长度L单位:cm0000频率电感电容计算公式:0000l=25330.3/[(f0*f0)*c]0000工作频率:f0单位:MHZ本题f0=125KHZ=0.1250000谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定0000谐振电感:l单位:微亨00001。

针对环行CORE，有以下公式可利用:(IRON)0000L=N2．ALL=电感值（H)0000H-DC=0.4πNI/lN=线圈匝数(圈)0000AL=感应系数0000H-DC=直流磁化力I=通过电流(A)0000l=磁路长度（cm)0000l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L 值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH，L=33．(5.5)2=998.25nH≒1μH0000当流过10A电流时，其L值变化可由l=3.74(查表)0000H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）0000即可了解L值下降程度(μi%)00002。

加载其电感量按下式计算：线圈公式阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此：电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位:微亨线圈直径D单位:cm线圈匝数N单位:匝线圈长度L单位:cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率:f0单位:MHZ本题f0=125KHZ=0.125谐振电容:c单位:PF本题建义c=500...1000pf可自行先决定,或由Q值决定谐振电感:l单位:微亨1、针对环行CORE，有以下公式可利用:(IRON)L=N2．ALL=电感值（H)H-DC=0.4πNI/lN=线圈匝数(圈)AL=感应系数H-DC=直流磁化力I=通过电流(A)l=磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如:以T50-52材，线圈5圈半，其L 值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH，L=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度(μi%)2、介绍一个经验公式L=(k*μ0*μs*N2*S)/l 其中μ0为真空磁导率=4π*10(-7)。

线圈计算公式
线圈计算公式指的是计算电感、电阻、电容和频率等电路参数所需的公式集合。

这些公式涉及到电流、电压、电阻、电感和电容等因素，可以帮助工程师和电子学爱好者更好地设计和优化电路。

电感公式的基本形式是L = N2 ×μ0 ×μr × A/l，其中L 表示电感，N表示线圈匝数，μ0表示真空中的磁导率，μr表示线圈芯材料相对磁导率，A表示线圈的横截面积，l表示线圈长度。

该公式可以用于计算线圈的感应电势及其它相关参数。

电阻公式的基本形式是R = ρ× L/A，其中R表示电阻，ρ表示电阻率，L表示电线长度，A表示电线截面积。

该公式可以用于计算电路中的电阻及其它相关参数。

电容公式的基本形式是C = ε0 ×εr × A/d，其中C表示电容，ε0表示真空中的介电常数，εr表示电介质相对介电常数，A 表示电极间的面积，d表示电极间的距离。

该公式可以用于计算电容器的电容及其它相关参数。

频率公式的基本形式是f = 1/T，其中f表示频率，T表示周期。

在电路中，频率与电路中电容和电感的值有关，可以用于计算电路的工作频率和其它相关参数。

这些公式是电子学领域的基础，掌握线圈计算公式是电子学初学者的必备技能。

在实际应用中，根据不同的电路特性和需要，可以结合这些公式进行复杂的计算和设计。
