变压器补充习题

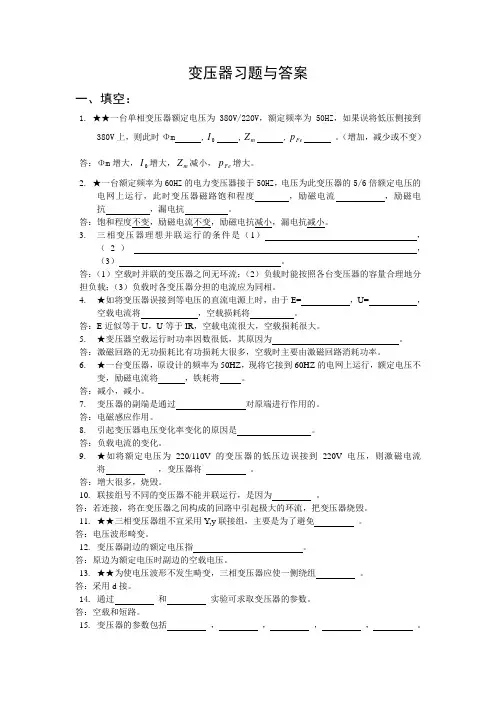

变压器习题与答案一、填空：1. ★★一台单相变压器额定电压为380V/220V ，额定频率为50HZ ，如果误将低压侧接到380V 上，则此时Φm ,0I ,m Z ,Fe p 。

（增加，减少或不变） 答：Φm 增大，0I 增大，m Z 减小，Fe p 增大。

2. ★一台额定频率为60HZ 的电力变压器接于50HZ ，电压为此变压器的5/6倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。

答：饱和程度不变，励磁电流不变，励磁电抗减小，漏电抗减小。

3. 三相变压器理想并联运行的条件是（1） ，（2） ，（3） 。

答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。

4. ★如将变压器误接到等电压的直流电源上时，由于E= ，U= ，空载电流将 ，空载损耗将 。

答：E 近似等于U ，U 等于IR ，空载电流很大，空载损耗很大。

5. ★变压器空载运行时功率因数很低，其原因为 。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

6. ★一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。

答：减小，减小。

7. 变压器的副端是通过 对原端进行作用的。

答：电磁感应作用。

8. 引起变压器电压变化率变化的原因是 。

答：负载电流的变化。

9. ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流将 ，变压器将 。

答：增大很多，烧毁。

10. 联接组号不同的变压器不能并联运行，是因为 。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11. ★★三相变压器组不宜采用Y ,y 联接组，主要是为了避免 。

答：电压波形畸变。

12. 变压器副边的额定电压指 。

答：原边为额定电压时副边的空载电压。

变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。

设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。

【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。

2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。

答：C，F
选择填空12－15
12、联接组号不同的变压器不能并联运行，是因为 。
A:电压变化率太大；
B:空载环流太大；
C:负载时激磁电流太大；
D:不同联接组号的变压器变比不同。答：B
13、三相变压器组不宜采用Y,y联接组，主要是为了避免
。
A：线电势波形放生畸变；
B：相电势波形放生畸变；
C：损耗增大；

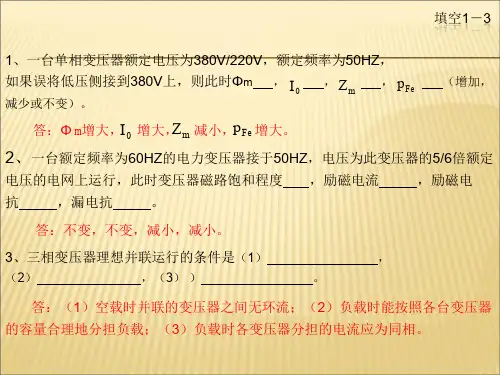

电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流
，励Hale Waihona Puke 电抗，漏电抗。
答：不变，不变，减小，减小。
3、三相变压器理想并联运行的条件是（1）
，
（2）
，（3） ）
。
答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器 的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
填空4－8
选择填空1－2
1、三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下，
负载的功率因数越高，则 。
A：副边电压变化率ΔU越大，效率η越高， B：副边电压变化率ΔU越大，效率η越低， C：副边电压变化率ΔU越小，效率η越低， D：副边电压变化率ΔU越小，效率η越高。
答：D
2、一台三相电力变压器S N =560KVA，U1N U 2N =10000/400(v), D,y接法，负载时
C：原，副边磁势算术差等于合成磁势
6、电压与频率都增加5℅时，穿过铁芯线圈的主磁通
。
A 增加
B 减少
C 基本不变
7、升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。
A 等于
B 大于
C 小于
答：B 答：C 答：A
8、三相变压器二次侧的额定电压是指原边加额定电压时二次侧的

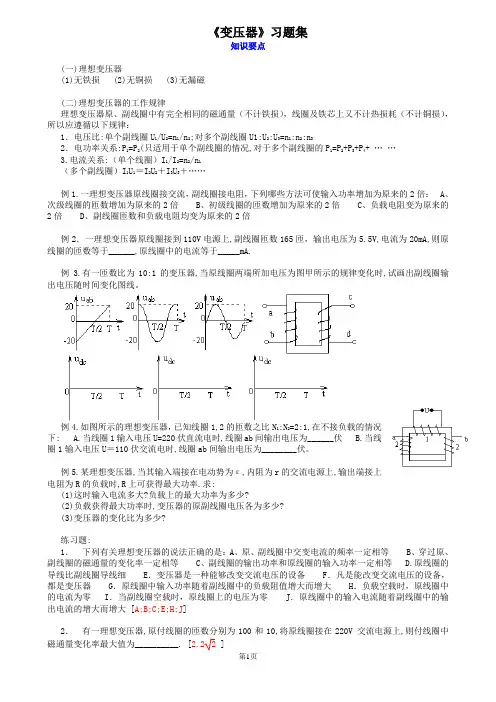

《变压器》习题集知识要点(一)理想变压器(1)无铁损 (2)无铜损 (3)无漏磁(二)理想变压器的工作规律理想变压器原、副线圈中有完全相同的磁通量（不计铁损），线圈及铁芯上又不计热损耗（不计铜损），所以应遵循以下规律：1．电压比:单个副线圈U1/U2=n1/n2;对多个副线圈U1:U2:U3=n1:n2:n32．电功率关系:P1=P2(只适用于单个副线圈的情况,对于多个副线圈的P1=P2+P3+P4+ ……3.电流关系:（单个线圈）I1/I2=n2/n1（多个副线圈）I1U1＝I2U2＋I3U3＋……例1.一理想变压器原线圈接交流，副线圈接电阻，下列哪些方法可使输入功率增加为原来的2倍： A、次级线圈的匝数增加为原来的2倍 B、初级线圈的匝数增加为原来的2倍 C、负载电阻变为原来的2倍 D、副线圈匝数和负载电阻均变为原来的2倍例2．一理想变压器原线圈接到110V电源上,副线圈匝数165匝，输出电压为5.5V,电流为20mA,则原线圈的匝数等于______,原线圈中的电流等于_____mA.例3.有一匝数比为10:1的变压器,当原线圈两端所加电压为图甲所示的规律变化时,试画出副线圈输出电压随时间变化图线。

例4.如图所示的理想变压器，已知线圈1,2的匝数之比N1:N2=2:1,在不接负载的情况下: A.当线圈1输入电压U=220伏直流电时,线圈ab间输出电压为______伏 B.当线圈1输入电压U＝110伏交流电时,线圈ab间输出电压为________伏。

例5.某理想变压器,当其输入端接在电动势为ε,内阻为r的交流电源上,输出端接上电阻为R的负载时,R上可获得最大功率.求:(1)这时输入电流多大?负载上的最大功率为多少?(2)负载获得最大功率时,变压器的原副线圈电压各为多少?(3)变压器的变化比为多少?练习题:1．下列有关理想变压器的说法正确的是：A、原、副线圈中交变电流的频率一定相等 B、穿过原、副线圈的磁通量的变化率一定相等 C、副线圈的输出功率和原线圈的输入功率一定相等 D.原线圈的导线比副线圈导线细 E．变压器是一种能够改变交流电压的设备 F．凡是能改变交流电压的设备，都是变压器 G．原线圈中输入功率随着副线圈中的负载阻值增大而增大 H．负载空载时，原线圈中的电流为零 I．当副线圈空载时，原线圈上的电压为零 J．原线圈中的输入电流随着副线圈中的输出电流的增大而增大 [A;B;C;E;H;J]2．有一理想变压器,原付线圈的匝数分别为100和10,将原线圈接在220V 交流电源上,则付线圈中磁通量变化率最大值为__________. [2.2 2 ]3．一台理想变压器,原线圈1500匝,接入电压为220V的正弦交流电源上,允许通过的最大电流为1.2A.付线圈300匝,和阻值88欧的电灯相接,当接入一盏电灯时 , 通过原线圈的电流为 _____________A. 该变压器付线圈最多可接入____________盏这样的灯.4．如图理想变压器原付线圈匝数分别为n1和n2,付线圈回路中接入一个阻值为R的电阻,此时原线圈中有电流 I1通过,若原线圈电压为U1,则U1/I1等于多少?5．一个理想变压器如图示,初级线圈与次级线圈匝数之比n1:n2=2:1,初级线圈接在有效值为220V的正弦交流电电源上,已知初级线圈中电流如图示的方向逐渐变为零的时刻,则次级线圈两端a,b相比较: A. a,b两点电势差为100V,a端电势高于b端B.a,b两点电势差为100V,b端电势高于a点C.a,b两点电势差为100/V,a端电势高于b端 D.a,b两点电势差为零6．右图示,利用一理想变压器给一个电灯供电, 在其它条件不变时,若增加副线圈匝数,则: A. 灯亮度减小; B. 电流表示数增大; C. 电压表示数增加; D. 变压器输入功率不变.7．一降压变压器输入电压最大值220V。
