冷冻式干燥机使用说明书

冷冻式干燥机使用说明书 Prepared on 24 November 2020 SLAD系列 操作使用说明书

购买日期 型号 出厂编号 目录 一、 冷冻式干燥机原理………………………………………………………………2 二、 冷冻式干燥机零部件图解………………………………………………………3 三、 设备安装事项…………………………………………………………………4-6 四、 SLAD系列冷冻式干燥机操作方法…………………………………………6-7 五、 常规控制仪表板说明……………………………………………………………7 六、 冷冻式干燥机的启动过程………………………………………………………8 七、 冷冻式干燥机的停机过程………………………………………………………8 八、 冷冻式干燥机的保养要求………………………………………………… 9-10 九、 冷冻式干燥机的典型故障分析和处理……………………………… 11-14

一、 冷冻式干燥机工作原理：

尊敬的用户： 感谢您选购杭州山立净化设备有限公司SLAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。 从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。

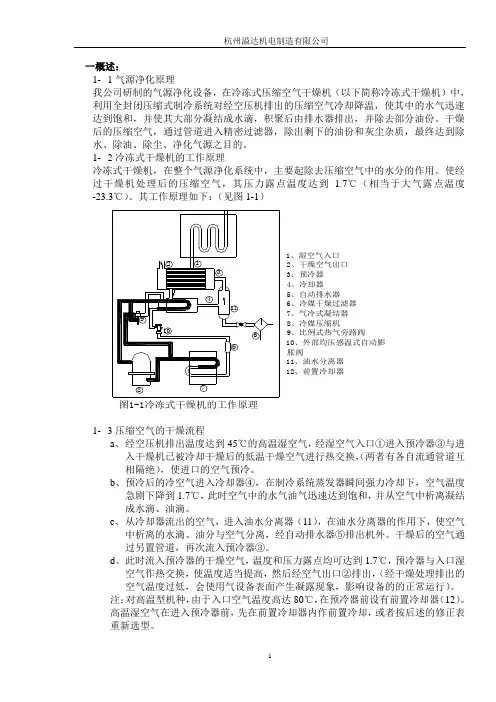

冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态

的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。

1、冷冻式干燥机工艺流程

2、冷冻式干燥机配置流程

、 3、冷冻式干燥机主要零部件图解 三、设备安装注意事项 1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。 2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。

将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1米以上的空间便于保养和维修。

警告 通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。 3、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。

4、安装冷冻式干燥机电源时电器接线可能在运输过程中由于震动而松动，请用工具拧紧，并注意以下几点： （1）、额定电压在±5％范围以内。 （2）、电源进线的线径须视电流大小及线路长短而定。 （3）、～电源须专用。

5、水冷型的冷冻式干燥机，循环冷却水的水压须在之间,水温≤32℃且经过软化处理，为防止水冷冷凝器生锈或脏堵，建议在水冷冷凝器的冷却水进口安装水过滤器。 6、冷冻式干燥机入口处最好加装主管路过滤器，可避免冷干机的换热管表面被≥3um的固态杂质和油雾污染，直接影响冷干机的热交换性能。 7、冷冻式干燥机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷冻式干燥机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎致电询问。 四、电子排水器的安装和使用

警告 连接冷冻式干燥机的电线必须符合国际（IEC）和地方上的法规和标准，并检查设备铭牌上标明的电压，电线的连接必须由专业电工人员操作。 注意—电源相序

若冷冻式干燥机所配的是涡旋式压缩机则对电源相序有要求，相位不正确会使压缩机反转导致压缩机损坏。 检查压缩机转向是否正确的方法：开机后立即观察冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向正确。反之冷媒高、低压表均不动（有点原地颤抖），同时伴有压缩机噪音过大，则说明压缩机转向不正确电源相序错误，此时应在三秒内停机，调换电源相序使之正确后开机，压缩机方能正常运行。

冷冻式干燥机 1、过滤球阀集隔离用球阀和过滤网于一体，外形小巧，清洗方便；额定压力16Bar，冷凝水入口1/2"，出口1/2"或1/4"。加装在电子排水器之前，确保阀芯不易堵塞（如下图示）。 2、电磁阀安装时须注意冷凝水的流动方向应该与阀体上箭头的方向一致；阀体水平位置安装，线圈朝上；阀的出口处连接管子（如硬PVC管）并通入下水道。 3、定时器接线时先拧下接线头顶部的螺丝，从定时器上拔下接线头，取下接线头的外壳（接线头盖），把连接电缆线从外壳穿线孔穿过，如下图所示进行接线。接线完毕后，将接线头盖装回原处，将接线头重新插到定时器上，收紧电缆线，适度拧紧接线头盖的防水螺母，防止潮气沿电缆线进入定时器，最后再拧紧固定螺丝（十字头M3）。此螺丝除了有连接作用外，更有压紧密封垫的功能，防止水进入密封垫的结合部，因此务必拧紧，否则，密封垫起不到防水作用，会造成线圈及定时器的故障。

4、设定定时器时，用左边旋钮设定间隔时间，用右边旋钮设定排放时间，用户应根据气候及工况做调整。 五、SLAD系列冷冻式干燥机操作方法

1、开机前的检查 （1）. 检查制冷系统：观察设备仪表板上的冷媒高、低压表读数，两表在一定压力下达到平衡，而这平衡压力是根据周围温度的高低而上下波动，一般在（左右～左右）。

（2）. 检查电源电压是否正常，（～为AC220V/50HZ±5％；SLAD-10NF以上为3相AC380/220V/50HZ±5％）。 （3）． 检查空气管路是否正常，空气进口压力不得超过选型时的工作压力，进气温度尽量不超过选型时的确定值。 （4）. 处理量30立方及以上的冷冻式干燥机装有压缩机油加热器，在设备首次使用开机前必须加热（接通电源，加热器自动加热）8小时以上，以保证压缩机油腔内的油温至少高于环境温度10℃，否则，压缩机将会严重损毁。

（5）. 若选用的是水冷式，还应检查冷却水是否已经接至冷凝器，冷却水是否正常，水压为～,水温≤32℃。 六、常规控制仪表板说明

注意 如果冷媒低压表读数为零，则制冷剂已经泄露，请与厂家联系以便维修。

警告 如果压缩机油加热器不加热就开机将会导致设备压缩机的损坏，启动前不遵从操作指导出现问题，不予保修。

注意 连接电缆线，须使用￠7~￠8三芯圆形护套电缆线，并确实可靠接地，使用与要求相符的电源。 冷媒低压表（压力露点表）：指示蒸发器内冷媒的饱和压力值。

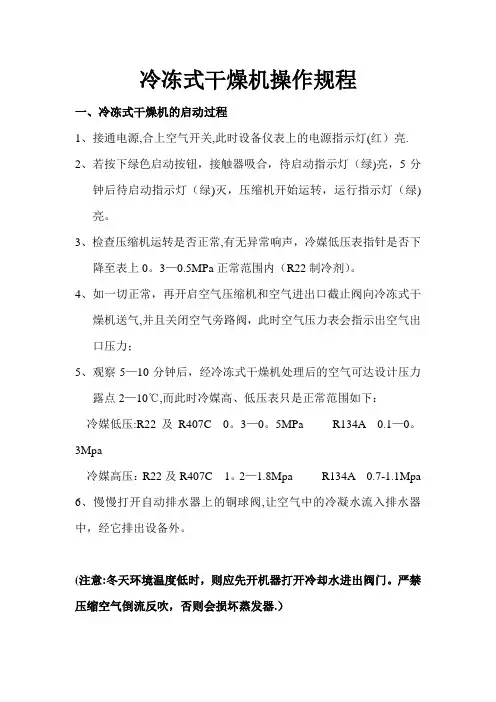

冷媒高压表：指示冷媒的冷凝压力值。 空气出口压力表：指示压缩空气在冷冻式干燥机出口处的压力值。 转换开关（黑色旋钮）：就地/远程控制转换。 待启动指示灯（绿）：按下启动按钮后此灯亮，5分钟后压缩机启动后暗掉。 启动按钮（绿）：按下按钮，则冷冻式干燥机被接通电源开始运转工作。 停机按钮（红）：按下此按钮则冷冻式干燥机停止工作。 电源指示灯（红）：电源接通合上空气开关后此灯亮。 运行指示灯（绿）：此灯亮则表明冷冻式干燥机正在运转工作。 冷媒高低压故障指示灯（黄）：此灯亮则表明冷冻式干燥机内的高低压保护开关跳脱，需停机检查。 电机过载故障指示灯（黄）：此灯亮则表明压缩机工作电流过载，过载继电器已跳脱，需停机检查。 七、冷冻式干燥机的启动过程： 1、先启动空压机，待系统压力接近并且空压机运行一切正常再做冷冻式干燥机的运行工作。 2、当系统压力接近时，接通冷冻式干燥机电源，合上空气开关，此时设备仪表上的电源指示灯（红）亮。 3、若水冷式，应打开冷却水进出阀门。（冬天可先不开冷却水进出阀门，待冷冻式干燥机启动后再开冷却水进出阀门）。 4、按下绿色启动按钮，接触器吸合，待启动指示灯（绿）亮，5分钟后待启动指示灯（绿） 灭， 压缩机开始运转，运行指示灯（绿）亮；同时检查压缩机转向是否正确：开机后立即观察冷媒低压（压力露点）及冷媒高压表，如果冷媒低压（压力露点）表逐渐下降、冷媒高压表逐渐上升，则压缩机转向正确。反之冷媒高、低压表均不动（有点原地颤抖），同时伴有压缩机噪音过大，则说明压缩机转向不正确电源相序错误，此时应在三秒内停机，调换电源相序使之正确后方能开机。 5、观察5～10min后，经冷冻式干燥机处理后的空气可达设计压力露点2～10℃，而此时冷媒高、低压表指示正常范围如下： 冷媒低压：R22及R407C ～ R134A ～ 冷媒高压：R22及R407C ～ R134A ～ 6、慢慢打开自动排水器上的铜球阀，让空气中的冷凝水流入排水器中，经它排出设备外。 八、冷冻式干燥机的停机过程： 1、打开旁通阀让压缩空气继续流入下游管道，然后关闭冷冻式干燥机的出口阀门； 2、关闭冷冻式干燥机的进口截止阀，并将冷冻式干燥机卸压； 3、按红色停止按钮将冷冻式干燥机关闭，并切断电源，打开手动排污阀放尽残余冷凝水。

注：冷冻式干燥机操作时应注意的事项： 1、应尽量避免冷冻式干燥机长时间在无负荷状态下运转； 2、禁止冷冻式干燥机短时间连续开停，每次开机至少间隔10分钟，以免损坏制冷压缩机。

九、冷冻式干燥机的保养要求 对冷冻式干燥机的保养是非常必要的，正确的使用和保养不仅可使冷冻式干燥机达到使用要求，而且可延长其寿命。冷冻式干燥机在出厂前都已测试，所有的控制功能也已校验，如果冷冻式干燥机安装在洁净的环境里并在规定的环境温度范围内工作，冷冻式干燥机将会长期地正常运转。常规的维护保养有以下几点： 1、设备运行时检查冷媒低压表读数是否在正常范围内。空气系统中，冷媒低压过低将会导致结霜或结冰，使压力损失增大并可能导致压缩机损坏。压力过高将使系统的制冷量减少。 2、自动排水器的保养：

注意 设备停机时，应打开冷凝器上的排水口及时将水排净，以免滞留在冷凝器内的冷却水因环境温度过低结冰而损坏冷凝器。

注意 冬天环境温度低时，则应先开机器再打开冷却水进出阀门。
