冷冻式干燥机说明书(远控)

冷冻式压缩空气干燥机使用说明书一、冷干机产品介绍1.1 工作原理冷冻式压缩空气干燥机(简称冷干机)是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸气，油雾冷凝成液滴,通过气液分离，由排水器排出机外，使压缩空气干燥的一种新型设备,经冷干机处理后的压缩空气(7kgf/cm2)，其干燥度可以达到大气露点-23℃左右。

冷干机由制冷系统、空气流通与热交换系统、气水分离系统、电气控制系统四部分组成，图1是冷干机工艺流程图（根据不同冷干机规格，配置是变化的）。

1.2 流程说明：A 压缩空气系统与热交换系统及气水分离系统：(1)湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出口空气温度太低而使下游输气管外壁结露。

(2)被预冷后的压缩空气进入蒸发器筒体中，被氟利昂制冷系统强制冷却到2～10℃，使其中的水蒸汽进一步凝结出来,然后进入气液分离器中。

(3)经过气液分离器分离，液态的水油尘埃杂质流入自动排水器中，由自动控制排水器把它排出系统外。

(4)经分离液滴后的空气干燥度达到压力露点2～10℃(在0.7Mpa 压力下，相当于大气露点-23℃左右)，然后低温干燥空气再回到预冷器中和入口湿热空气进行交换，温度得到回升后，送出冷干机。

B 制冷系统(1)制冷压缩机排出的高温高压的气态冷媒,经过冷凝器(风冷或水冷)的冷却后,形成高压的液态冷媒。

(2)液态冷媒经过干燥过滤处理，除去冷媒中的杂质和水份，送入热力膨胀阀或毛细管中。

(3)高压液态冷媒，经热力膨胀阀或毛细管节流后送入蒸发器中，吸收压缩空气的热量而蒸发变成气态冷媒。

(4)气态冷媒被制冷压缩机吸回，进行再压缩，实现一个制冷循环。

(5)在制冷循环中，同时还伴有冷冻机油的循环和一些保护压缩机正常工作的辅助措施。

(6)在制冷循环中，通过热气旁通阀来自动控制和调节蒸发器的冷量输出，以适应压缩空气的热负荷的变化，确保压缩空气被冷却后的温度不低于0℃防止凝结水结冰而堵塞气路。

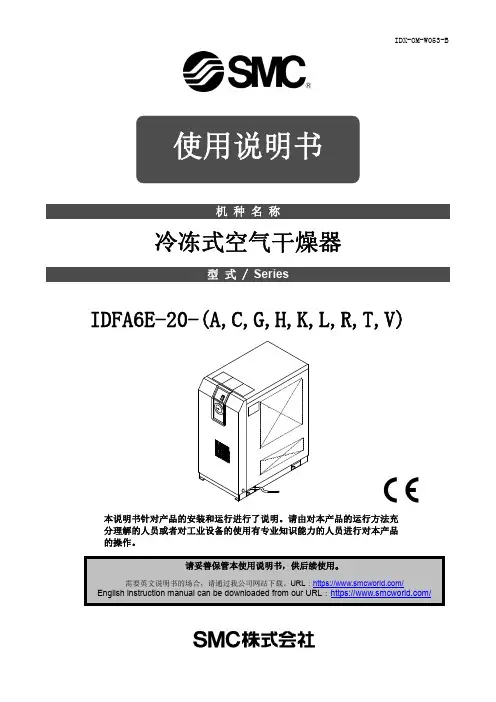

IDX-OM-W053-B机 种 名 称冷冻式空气干燥器型 式 / SeriesIDFA6E-20-(A ,C ,G ,H ,K ,L ,R ,T ,V)本说明书针对产品的安装和运行进行了说明。

请由对本产品的运行方法充分理解的人员或者对工业设备的使用有专业知识能力的人员进行对本产品的操作。

序言首先，非常感谢您购买SMC冷冻式空气干燥器（简称冷干机）。

为了保证长期安全使用本产品，请务必认真阅读本使用说明书（以下简称本书）。

并充分理解其内容的基础上 进行操作。

●请务必遵守本使用说明书中所记载的警告・注意事项，以及ISO4414*1)JIS B8370*2)和其他安全相关规则。

*1) ISO4414：Pneumatic fluid power – General rules and safety requirements for systems and their components*2) JIS B8370：气动系统通则●本书中对本产品的安装和运行进行了说明。

除了对本产品的运行方法充分理解的人员或者对工业设备的使用有专业知识能力的专业人员以外，不可对产品进行操作。

●本产品所附属的本书和其他资料的内容不能作为合约条件的一部分或者修正･变更已经存在的合约、约束或关系用。

●禁止未经本公司授权，把本书的一部分进行复印给第三者使用。

●若需要英文使用说明书，请到我公司网站（URL：https:///）下载。

致用户i章 关于安全i-1警告 使用本产品之前............................................... i-1 i-1-1关于本书中记载的危险・警告・注意.................................... i-1 i-2危险分类和危险警告标识的粘贴位置................................... i-2 i-2-1危险分类......................................................... i-2 i-2-2电气相关的危险 ................................................... i-3 i-2-3高温相关的危险 ................................................... i-3 i-2-4回转体相关的危险.................................................. i-3 i-2-5气动回路相关的危险................................................ i-3 i-2-6危险警告标识粘贴位置.............................................. i-4 i-2-7冷媒相关注意事项.................................................. i-4 i-2-8使用注意事项..................................................... i-5 i-2-9其他标识......................................................... i-5 i-3关于废弃物的处理................................................... i-6 i-4保证以及免责事项/适合用途的条件.................................... i-7 1章 各部分名称及功能1-1各部分名称及功能................................................... 1-1 2章 运输及安装2-1运输............................................................... 2-1 2-2安装............................................................... 2-1 2-2-1安装环境......................................................... 2-1 2-2-2产品的固定 ...................................................... 2-2 2-2-3配管............................................................ 2-2 2-2-4排水管 .......................................................... 2-2 2-2-5电气配线......................................................... 2-3 2-3重新安装本产品时的注意事项......................................... 2-4 3章 运行/停止3-1运行前的确认项目................................................... 3-1 3-2运行............................................................... 3-1 3-3停止............................................................... 3-2 3-4重新启动时的注意事项............................................... 3-2 3-5运行开始时的确认事项............................................... 3-2 3-6长期停止运行时的注意事项........................................... 3-2 4章 确认和定期检查4-1日常运行中的确认事项............................................... 4-1 4-2关于定期保养....................................................... 4-1 4-2-1通风口（吸入口）的清洁 ............................................ 4-1 4-2-2更换用零部件..................................................... 4-1 4-2-3自动排水器滤网的清洗.............................................. 4-1 5章异常的原因和发生时的对策5-1 异常的原因和发生时的对策............................................... 5-1 6章 资料6-1规格一览表......................................................... 6-1 6-2外形尺寸图......................................................... 6-2 6-3电气配线图......................................................... 6-3 6-4空气・冷媒回路及功能说明........................................... 6-4 7章 可选选A 规格7-1 安全注意事项 ...................................................... 7-1 7-2 规格 .............................................................. 7-1 7-3 电气配线图 ......................................................... 7-18章 可选选C 规格8-1 安全注意事项 ...................................................... 8-1 8-2 产品安装及使用注意事选............................................. 8-1 8-3 规格............................................................... 8-1 9章 可选项G规格7-1规格............................................................... 9-1 10章 可选项H规格10-1 安全注意事项 ..................................................... 10-1 10-2 规格 ............................................................. 10-1 11章 可选项K规格11-1 安全注意事项 ..................................................... 11-1 11-2 规格 ............................................................. 11-1 12章 可选项L规格12-1 安全注意事项 ..................................................... 12-1 12-2 规格 ............................................................. 12-1 12-3 重载型自动排水器的安装............................................ 12-2 12-4 维修保养 ......................................................... 12-2 13章 可选项R规格13-1 安全注意事项 ..................................................... 13-1 13-2 漏电断路器的规格 ................................................. 13-2 13-3 电源的连接方法 ................................................... 13-2 14章 可选项T规格14-1 安全注意事项 ..................................................... 14-1 14-2 规格 ............................................................. 14-1 14-3 远程操作 ......................................................... 14-2 14-4 电源以及信号电缆的连接............................................ 14-2 14-5 电气回路 ......................................................... 14-3 15章 可选项V规格15-1 安全注意事项 ..................................................... 15-1 15-2 规格 ............................................................. 15-2 15-3 维修保养 ......................................................... 15-2 16章 点检检检16-1 安全注意事项 ..................................................... 16-1i 关于安全使用本产品之前，请认真阅读本使用说明书中的重要警告事项， 并完全理解后使用本产品。

冷冻式干燥机控制说明一、各种负载的控制1、压缩机C首次上电无三分钟延时启动，其他时候压机启动时有三分钟延时。

2、室外风机FM检测冷凝器出口温度T2≥（设定温度+回差温度）时外风机开启，冷凝器出口温度T2≤（设定温度-回差温度）时外风机关闭，回差温度为2度。

3、电磁阀EV检测压机电磁阀温度T3≥设定温度时打开，T3≤（设定温度-5℃）时关闭。

二、保护功能停机保护是指压缩机、风机、电磁阀失电。

1、高压保护功能：正常开机状态下，压机起动20S后检测高压开关。

连续10S检测到高压开关闭合，则进入高压保护，系统停机。

如连续1S检测到高压开关断开，则退出高压故障保护，机组正常运行（可恢复时）。

30分钟内若出现3次高压保护，则非掉电不可恢复，故障显示为“高压保护”。

2、低压保护功能：正常开机状态下，压机起动2分钟后检测低压开关。

连续10S检测到低压开关闭合，则进入低压保护，系统停机。

如连续1S检测到低压开关断开，则退出低压故障保护，机组正常运行。

30分钟内若出现3次低压保护，则非掉电不可恢复，故障显示为低压保护；3、排气温度过高保护：当系统压机开启1分钟后，连续5秒检测到该系统压机排气温度T1≥压缩机高温停机保护设定温度时，则进入压机排气温度过高保护。

当检测到该系统压机排气温度T1≤（压缩机高温停机保护设定温度-20℃）时，则退出压机排气温度过高保护。

30分钟内若出现3次排气温度过高保护，则非掉电不可恢复，故障显示为“超温保护”。

4、过流保护：正常开机状态下，压机起动2分钟后检测过流开关。

连续10S检测到过流开关闭合，则进入过流保护，系统停机。

30分钟内若出现3次过流保护，则非掉电不可恢复，故障显示为“过流保护”。

5、相序保护：开机前，检测相序开关。

检测到相序开关断开，则进入相序保护，系统无法开机。

6、通讯功能:采用标准的Modbus通讯协议，可通过RS485接口与PC机联机进行数据的采集与监控。

7、具有远程启停连锁控制功能三、接线图接线及操作说明：1、温度探头配置：RT1：10K热敏电阻，测温范围（-25℃-125℃），检测压缩机机头温度。

一概述：1-1气源净化原理我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速过另置管道，再次流入预冷器③。

d、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。

注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。

高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。

二、技术参数和性能特点2- 1常温风冷型冷干机进气温度：≤60℃冷却方式：风冷 环境温度：≤40℃ 压力露点：2℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa 如若使用新条件与标准工况有差异，请参考以下修正表，选择使用： 标准处理量Q=额定处理量Q 1×C 1×C 2×C 3以上系数在露点温度为3℃,空气入口50℃基础上得出 修正表二、修正表三、2-2常温水冷型冷干机YDCA（A）系列水冷型冷干机参数表：工况条件与技术指标进气温度：≤60℃冷却方式：水冷压力露点：3℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa 冷却水进水温度：≤32℃冷却水进水压力：0.2～0.4Mpa如若使用新条件与标准工况有差异时，请参考同风冷型修正表。

2-3杭州溢达机电制造有限公司冷冻式干燥式的命名：□ □ □ －□ □ □ Y：远程控制（选配）NF：标准风冷型NW：标准水冷型HNF：高温风冷型HNW：高温水冷型WXF：无热再生MXF：微热再生设计标准（规定工况）下空气处理量：Nm3/minA：管壳式换热器H：板式换热器C：冷冻式压缩空气干燥器A：吸附式压缩空气干燥器CH：组合式压缩空气干燥器F：粉尘防爆型冷冻式压缩空气干燥器B：气体防爆型冷冻式压缩空气干燥器YD：企业代号示例：YDCA –1NFC：由杭州溢达机电制造有限公司生产,空气处理量为1 Nm3/min，标准风冷型，管壳式热换器，电源为单相115/60Hz(出口)的冷冻式压缩空气干燥机。

冷冻式干燥机说明书-CAL-FENGHAI.-(YICAI)-Company One1k冷冻式干燥机安装操作调试维护说明书杭州嘉隆气体设备有限公司HANGZHOU JIALONG AIR EQUIPMENT CO.，LTD目录安全总则........................................................................... 错误!未定义书签。

使用前注意事项 ............................................................... 错误!未定义书签。

1. 概述 ............................................................................ 错误!未定义书签。

2. 安装指南..................................................................... 错误!未定义书签。

3. 启动与运行 ................................................................. 错误!未定义书签。

4. 维护和保养 ................................................................. 错误!未定义书签。

5.故障和原因.................................................................... 错误!未定义书签。

安全总则上标明的最高工作压力。

装。

使用前注意事项管道及控制系统电子元件均不得经受较大的冲击和振动。

公路长途运输时车速不得过高，当道路情况不良时必须减速行驶，以免造成不必要的损失。

箱体或设备底部受力搬运，切忌在压缩空气进、出口管路处受力搬运设备。

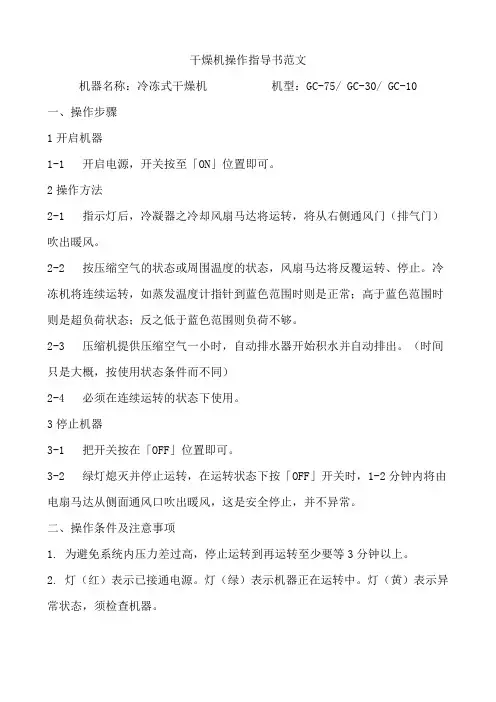

干燥机操作指导书范文
机器名称：冷冻式干燥机机型：GC-75/ GC-30/ GC-10
一、操作步骤
1开启机器
1-1 开启电源，开关按至「ON」位置即可。

2操作方法
2-1 指示灯后，冷凝器之冷却风扇马达将运转，将从右侧通风门（排气门）吹出暖风。

2-2 按压缩空气的状态或周围温度的状态，风扇马达将反覆运转、停止。

冷冻机将连续运转，如蒸发温度计指针到蓝色范围时则是正常；高于蓝色范围时则是超负荷状态；反之低于蓝色范围则负荷不够。

2-3 压缩机提供压缩空气一小时，自动排水器开始积水并自动排出。

（时间只是大概，按使用状态条件而不同）
2-4 必须在连续运转的状态下使用。

3停止机器
3-1 把开关按在「OFF」位置即可。

3-2 绿灯熄灭并停止运转，在运转状态下按「OFF」开关时，1-2分钟内将由电扇马达从侧面通风口吹出暖风，这是安全停止，并不异常。

二、操作条件及注意事项
1. 为避免系统内压力差过高，停止运转到再运转至少要等3分钟以上。

2. 灯（红）表示已接通电源。

灯（绿）表示机器正在运转中。

灯（黄）表示异常状态，须检查机器。

冷冻式干燥机说明书一、冷干机的工作原理冷冻式干燥机是利用致冷剂气化需要大量热量的原理设计而成。

通过致冷剂持续不断的挥发，从而不断地吸收热空气中的热量，降低其温度，使其中的水蒸气吸出。

从而达到派除空气中水蒸气的目的。

二、冷干机的主要构成及作用1.压缩机降低温低压的制冷剂压缩成高温高压的气体。

2.冷凝器通过高速流动的空气（风冷型）或冷凝水（水冷型）将高温高压制冷剂中的热量吹散，将其液化。

3.热力膨胀阀截流液态制冷剂，调节其流量。

稳定露点。

4.热气旁通阀对于负荷不稳定的系统，空载时旁通部分高压，以稳定吸气压力和温度。

5.蒸发器液态制冷机在此挥发，将空气冷却。

6.储液罐储存液态制冷剂，确保挥发过程。

7.干燥过滤器过滤吸收制冷剂中的水分和杂质。

8.预冷却器利用冷却后的空气将热空气预先冷却，减轻系统负荷。

三、冷干机的工作过程静态时，膨胀阀截流点前后的冷媒压力是一致的。

压缩机工作时，吸气口从蒸发器吸收气态冷媒进行压缩，使得截流点后的压力迅速降低，高温高压的冷媒蒸汽经冷凝器液化，流经储叶罐后，经干燥过滤器过滤后流向膨胀阀，经截流后一部分液态冷媒进入蒸发器进行挥发，挥发后的蒸汽又被吸入压缩机从新压缩。

如此反复，压缩机不停的工作，冷媒不停的进行液态与气态的转变，热空气中的热量就被不停的吸收，水分就不同的析出。

从而达到干燥空气的目的。

四、冷干机的维护与保养由于冷干机整个循环系统为全封闭焊接式结构，在无冷媒泄漏的情况下，冷干机的维护通常是指冷凝器和自动排水器的维护。

1.每日检查静态（10KG）及动态冷媒高压（15KG）低压（ 3KG）是否正常。

2.每周清洁机组及自动排水器。

3.每月吹扫风冷式冷凝器。

4.视冷凝水水质情况，每6个月至1年清洗水冷式冷凝器。

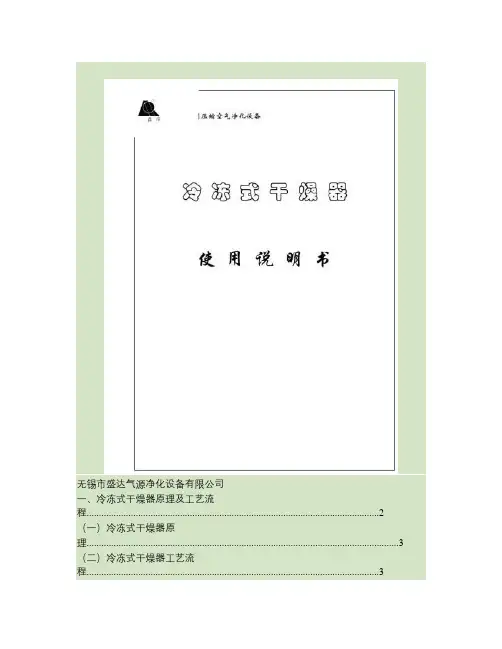

无锡市盛达气源净化设备有限公司一、冷冻式干燥器原理及工艺流程 (2)（一）冷冻式干燥器原理 (3)（二）冷冻式干燥器工艺流程 (3)(1)空气系统......................................................................................................................................... . (3)(2)制冷系统......................................................................................................................................... . (4)二、冷冻式干燥器主要部件简介 (5)(一)压缩机......................................................................................................................................... .. (5)(二)空气预冷器......................................................................................................................................... (6)(三)蒸发器......................................................................................................................................... .. (7)(四)水分离器......................................................................................................................................... . (8)(五)冷凝器......................................................................................................................................... .. (9)(六)油分离器......................................................................................................................................... .. (10)(七)回热器......................................................................................................................................... (11)(八)热力膨胀阀......................................................................................................................................... . (11)(九)热气旁通阀......................................................................................................................................... . (13)(十)视镜......................................................................................................................................... ................14(十一)电磁阀......................................................................................................................................... ........15(十二)干燥过滤器(压缩机出口管上)和吸入过滤器................................................................................15(十三)安全阀与易熔塞 (16)（十四）高压、低压保护装置(压缩机排气压力和吸气压力保护)........................................................17（十五）油压保护装置 (18)三、冷冻式干燥器的安装和调试 (19)（一）安装......................................................................................................................................... (19)（二）吹污......................................................................................................................................... (20)（三）制冷系统气密试验 (21)（四）抽真空......................................................................................................................................... .. (21)（五）充氟......................................................................................................................................... (22)（六）调试......................................................................................................................................... (23)四、冷冻式干燥器的维护保养 (25)（一）启动前准备工作 (25)（二）启动......................................................................................................................................... (25)（三）正常维护......................................................................................................................................... . (25)（四）停机......................................................................................................................................... (26)五、冷冻式干燥器的故障分析和处理 (26)六、附：冷冻式干燥器控制柜使用说明书 (28)一、冷冻式干燥器原理及工艺流程（2）无锡市盛达气源净化设备有限公司（3）无锡市盛达气源净化设备有限公司从空压站(机)来的压缩空气，经空气预冷器(1)的管间，被从空气冷却器(2)出来的约3℃的冷空气冷却后，送至空气冷却器(蒸发器)进一步冷却到约3℃，空气在冷却过程中不断的析出水份。

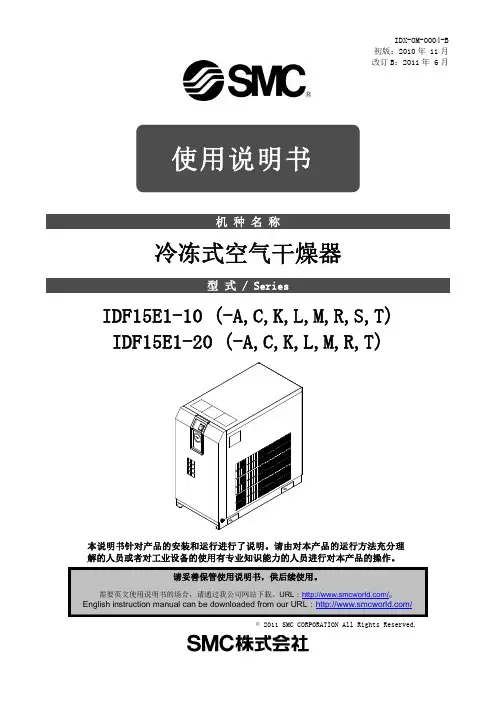

IDX-OM-O004-B 初版：2010年 11月 改订B：2011年 6月机 种 名 称冷冻式空气干燥器型 式 / SeriesIDF15E1-10 (-A,C,K,L,M,R,S,T) IDF15E1-20 (-A,C,K,L,M,R,T)本说明书针对产品的安装和运行进行了说明。

请由对本产品的运行方法充分理解的人员或者对工业设备的使用有专业知识能力的人员进行对本产品的操作。

© 2011 SMC CORPORATION All Rights Reserved.前言首先，非常感谢您购买SMC冷冻式空气干燥器（简称冷干机）。

为了保证长期安全使用本产品，请务必认真阅读本使用说明书（以下简称本书）。

并充分理解其内容的基础上 进行操作。

● 请务必遵守本使用说明书中所记载的警告・注意事项，以及ISO4414*1)JIS B8370*2)和其他安全相关规则。

*1) ISO4414：Pneumatic fluid power – Recommendations for the application of equipment to transmission and control systems.*2) JIS B8370：空气压系统通则● 本书中对本产品的安装和运行进行了说明。

除了对本产品的运行方法充分理解的人员或者对工业设备的使用有专业知识能力的专业人员以外，不可对产品进行操作。

● 本产品所附属的本书和其他资料的内容不能作为合约条件的一部分或者修正･变更已经存在的合约、约束或关系用。

● 禁止未经本公司授权，把本书的一部分进行复印给第三者使用。

● 若需要英文使用说明书，请到我公司网站（URL：/ ）下载使用。

前言i章 安全i.1 警告 使用产品前 .............................................. i-1i.1.1 关于本书中记载的危险·警告·注意 ................................ i-1i.2 危险分类和危险警告标识的粘贴位置.......................... i-2i.2.1 危险分类 ...................................................... i-3i.2.2 电气相关的危险 ................................................ i-3i.2.3 高温相关的危险 ................................................ i-3i.2.4 回转体相关的危险............................................... i-3i.2.5 气动回路相关的危险 ............................................. i-4i.2.6 危险警告标识的粘贴位置 ......................................... i-4i.2.7 冷媒相关注意事项............................................... i-4i.2.8 使用注意事项 ................................................... i-5i.2.9 其他标识 ....................................................... i-6i.3 废弃物的处理.................................................. i-6i.4 保证及免责事项/适合用途的条件 .............................. i-7 1章 各部件名称及功能1.1 各部件名称及功能............................................... 1-1 2章 运输及安装方法2.1 运输方法......................................................... 2-12.2 安装方法......................................................... 2-22.2.1 安装环境 ...................................................... 2-22.2.2 产品的固定方法 ................................................ 2-32.2.3 配管 .......................................................... 2-42.2.4 排水管 ......................................................... 2-42.2.7 电气配线方法 ................................................... 2-52.3 重新安装本产品时的注意事项................................... 2-6 3章 运行/停止方法3.1 运行前的确认项目............................................... 3-13.2 运行 ............................................................. 3-13.3 停止 ............................................................. 3-23.4 重启运行时的注意事项 .......................................... 3-23.5 运行开始时的确认事项 .......................................... 3-23.6 长时间运行停止时的注意事项................................... 3-2 4章 确认和定期检查4.1 日常运行中的确认事项 .......................................... 4-14.2 定期维护所需零部件............................................. 4-14.2.1 通风口(吸入口)的清扫 ............................................ 4-14.2.2 维护用零部件 ................................................... 4-14.2.3 自动排水器滤网的清洗 ............................................ 4-14.2.4 更换自动排水器 ................................................. 4-2 5章 异常原因的分析和发生时的对策5.1 异常原因和发生时的对策........................................ 5-1 6章 资料6.1 规格一览表........................................................... 6-16.2 外形尺寸图........................................................... 6-26.3 电气配线图........................................................... 6-26.4 空气·冷媒回路及功能说明........................................... 6-3 7章 可选项A规格7.1 安全注意事项.................................................... 7-17.2 规格 ............................................................. 7-17.3 配管 ............................................................. 7-17.4 空气处理量...................................................... 7-1 8章 可选项C规格8.1 安全注意事项.................................................... 8-18.2 规格 ............................................................. 8-18.3 产品安装及使用注意事项........................................ 8-1 9章 可选项K规格9.1 安全注意事项.................................................... 9-19.2 规格 ............................................................. 9-1 10章 可选项L规格10.1 安全注意事项................................................... 10-110.2 规格 ............................................................ 10-110.3 重载型自动排水器的安装....................................... 10-210.4 保养点检........................................................ 10-2 11章 可选项M规格11.1 安全注意事项................................................... 11-111.2 规格 ............................................................ 11-111.3 电动式自动排水器的安装....................................... 11-211.4 电气配线图..................................................... 11-2 12章 可选项R规格12.1 安全注意事项................................................... 12-112.2 规格 ............................................................ 12-112.3 电源连接步骤................................................... 12-112.4 漏电断路器的使用注意事项 .................................... 12-212.5 电气配线图..................................................... 12-313章 可选项S规格13.1 安全注意事项................................................... 13-113.2 规格 ............................................................ 13-113.3 电气配线图..................................................... 13-2 14章 可选项T规格14.1 安全注意事项................................................... 14-114.2 规格 ............................................................ 14-114.3 远程操作........................................................ 14-114.4 电源及信号电缆的连接方法 .................................... 14-214.5 电气配线图..................................................... 14-3i.1 警告 使用产品前本章主要记载了客户使用本产品时的安全注意事项。

冷冻干燥机使用说明
冷冻干燥机使用说明及注意事项
开机操作：
1.连接好电源，打开右侧黄色电源开关，此时“冷肼”显示窗开始显示冷肼的温度；
2.按一下“制冷机”开关，制冷机开始运转，冷肼温度开始降低，为使冷肼有充分的吸附
水分的能力，预冷时间应不少于30分钟；
3.按一下“真空计”开关，此时真空度显示为“999”；
4.预冷结束后，将已经准备好的待干燥物品置于干燥盘中，再将有机玻璃罩盖上；
5.按下快速充气阀（位于左前面板）上的不锈钢按片，听到咔嚓声后，将快速充气阀接嘴
拔出来，以自动密封；
6.按下“真空泵”开关，真空泵开始工作，真空度显示“999”，直到1000Pa一下，方可
显示实际真空度，冷冻干燥进程开始。

注：在真空泵开始工作时，用力下压有机玻璃罩片刻，有利于密封。

关机操作：
1.将快速充气阀接嘴插入快速充气阀座，同时关“真空泵”电源开关，使空气缓缓进入冷
肼，如需冲入惰性气体，则将惰性气体的减压导管连接“充气口”；
2.关“真空计”“制冷机”，如长期不用应拔掉电源线；
3.提起有机玻璃罩，将物品取出，保存，冷冻干燥结束；
4.冷肼中的冰化成水后，需将水从快速充气阀口排除，操作与充气相似；
5.清理冷肼中的水分和杂质，妥善保养设备。

冷冻干燥机使用说明
以下简要介绍冷冻干燥机的操作要点，详细信息请参考说明书手册。

第一步：准备
1.首先清洁、干燥设备系统（容器室、冷凝室和排水管道）。

2.检查真空泵油的水平和澄清度。

3.关闭所有阀门，排水塞，门及容器室顶盖。

第二步：打开制冷开关
1.打开制冷开关制冷。

2.直到制冷状态灯显示“OK”后进行下一步。

第三步：冷冻产品
1.将产品预冻至少在-40℃以下，可以用制冷室架子，冷冻浴或冰箱中预冻。

第四步：打开真空泵
1.打开真空泵
2.直到真空泵状态灯显示“OK”后进行下一步。

第五步：冷冻干燥
1.可以将预冻产品容器连接到多管阀上或直接放入容器室抽真空冷冻干燥。

2.打开室内加热装置，设置“safe”初始温度。

3.监控状态灯，确保真空泵和制冷的温度在可接受的范围内。

4.当两个状态灯都显示“OK”时，容器温度开始上升。

第六步：关机
1.释放系统真空。

2.关闭真空泵。

3.取出产品。

4.关机，除霜，排水，清理冷凝器。

5.检查真空泵油的水平和澄清度，添加或更换。

SLAD系列操作使用说明书购买日期型号出厂编号目录一、冷冻式干燥机原理 (2)二、冷冻式干燥机零部件图解 (3)三、设备安装事项…………………………………………………………………4-6四、SLAD系列冷冻式干燥机操作方法…………………………………………6-7五、常规控制仪表板说明 (7)六、冷冻式干燥机的启动过程 (8)七、冷冻式干燥机的停机过程 (8)八、冷冻式干燥机的保养要求………………………………………………… 9-10九、冷冻式干燥机的典型故障分析和处理……………………………… 11-14尊敬的用户：感谢您选购杭州山立净化设备有限公司SLAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。

从您购买杭州山立净化设备有限公司产品之日起，您将会得到本一、冷冻式干燥机工作原理：冷冻式干燥机是根据冷冻除湿原理，将压缩空气强制通过蒸发器进行热交换而降温，使压缩空气中气态的水和油经过等压冷却，凝结成液态的水和油，并夹带尘埃，通过自动排水器排出系统外，从而获得清洁的压缩空气。

1、冷冻式干燥机工艺流程2、冷冻式干燥机配置流程、3、冷冻式干燥机主要零部件图解三、设备安装注意事项1、冷冻式干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。

2、冷冻式干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷式冷冻式干燥机必须安置在室内，并具有良好的通气设备以维持冷冻式干燥机的正常工作。

安装在空压房内的风冷式冷冻式干燥机，要采取冷冻式干燥机与空压机的隔热措施。

警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。

这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。

将风冷型冷冻式干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1米以上的空间便于保养和维修。

冷干机使用说明书冷干机使用说明书一、产品概述冷干机是一种用于食品、药品、化妆品等材料的低温干燥设备。

本产品采用先进的冷冻技术，能够快速将材料冷冻并逐渐升温，将水分蒸发掉，从而实现干燥的效果。

二、产品特点1、高效节能：采用先进的低温压缩制冷技术，能够在短时间内完成冷冻和干燥过程，节省时间和能源。

2、温度控制精准：设备内置恒温控制系统，可根据不同材料的需求，精确控制干燥温度，保证产品的质量。

3、结构紧凑：设备体积小巧，占地面积小，适合各种场所使用。

4、操作简单：设备采用人性化设计，操作界面简单易懂，无需专业技能即可操作。

三、使用步骤1、接通电源：将设备插头插入电源插座并打开电源开关，确保设备供电正常。

2、设置参数：根据材料的干燥要求，在设备操作界面上设置合适的温度和干燥时间。

3、准备材料：将需要干燥的材料放置于设备的干燥室内。

4、启动设备：按下启动按钮，设备将开始进行冷冻和干燥过程。

5、完成干燥：设备完成干燥后会自动停止运行，此时可以取出干燥好的材料。

四、注意事项1、使用设备前，请仔细阅读本使用说明书，并确保相关人员理解并能正确操作设备。

2、在使用过程中，请确保设备周围通风良好，避免堵塞并防止过热。

3、使用设备时，请注意个人安全，避免触摸设备内部部件。

4、设备使用完毕后，请及时清理设备内部和外部的杂物和污垢，保持设备的干净卫生。

五、故障排除1、设备无法启动：请检查电源是否供电正常，电源插头是否插紧。

2、温度控制失效：请检查设备温度传感器是否损坏或连接不良，如有问题请及时联系售后服务。

3、干燥效果不理想：请检查设备是否加入足够的材料，并确认设备运行时间和温度设定是否符合要求。

附件：1、设备使用安全警示标识图。

2、设备常见问题排解指南。

法律名词及注释：1、《产品质量法》：是我国为维护消费者的合法权益，规范产品质量的一部法律。

冷干机使用说明书一、冷冻式干燥机工作原理冷冻式干燥机利用冷冻除湿原理，通过蒸发器强制压缩空气进行热交换，使其降温，从而将气态水和油凝结成液态，并夹带尘埃，通过自动排水器排出系统外，实现清洁的压缩空气。

改写：冷冻式干燥机通过冷冻除湿原理，强制压缩空气在蒸发器中进行热交换，从而将气态水和油凝结成液态，并通过自动排水器排出系统外，实现压缩空气的清洁。

二、冷冻式干燥机主要零部件图解改写：冷冻式干燥机的主要零部件图解。

三、设备安装注意事项1.冷冻式干燥机安装标准要求包括：基础水平坚固，排水系统高度和地沟设置要考虑，无需安装地脚螺栓。

2.冷冻式干燥机需安装在环境温度高于0℃低于38℃的地方，不宜置于温度高、通风不良或尘埃多的场所。

风冷式冷干机必须安装在室内，并具有通气设备以维持正常工作。

风冷型冷冻式干燥机置于空压房内时，需与空压机隔热。

警告：通风不良会导致热空气通过风冷冷凝器流反复，使室温不断升高，导致设备停止运转。

3.安装时应避免管道过长、弯曲角度过多、管径过小，以免产生压力降。

设备空气进出口口上方应加装旁路阀以便检修。

改写：设备安装时需注意基础水平的坚固，排水系统的高度和地沟设置，以及避免安装在温度高、通风不良或尘埃多的场所。

同时，管道长度、弯曲角度和管径也需注意，设备空气进出口口上方应加装旁路阀以便检修。

四、SLAD系列冷冻式干燥机操作方法改写：SLAD系列冷冻式干燥机的操作方法。

五、常规控制仪表板说明改写：常规控制仪表板的说明。

六、冷干机的启动过程改写：冷干机启动的过程。

七、冷干机的停机过程改写：冷干机停机的过程。

八、冷干机的保养要求设备保养要求包括：定期更换滤芯、清洗冷凝器和蒸发器、检查排水系统和电气接线、定期检查压缩机油位和油品、检查电机和风扇的运转情况。

改写：冷干机的保养要求包括定期更换滤芯、清洗冷凝器和蒸发器、检查排水系统和电气接线、检查压缩机油位和油品、检查电机和风扇的运转情况。

九、冷干机的典型故障分析和处理常见故障包括：压缩机无法启动、压缩机运转但无制冷效果、排水系统堵塞、制冷效果变差等。

SLAD系列SLAD series冷冻式压缩空气干燥机使用说明书Freezing Type Compressed-Air DryerOperation Instruction杭州山立净化设备有限公司Hangzhou Shanli Purify Equipment CO.,LTD尊敬的用户：首先，感谢您选购杭州山立净化设备有限公司SLAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。

从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。

一、设备安装注意事项一、冷干机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。

二、冷干机与周围环境或机器之间的距离，应保持在1米以上，以利操作和维护保养。

三、请绝对避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所。

四、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降。

五、冷干机出入口上方请加装旁路阀以利检修。

六、冷干机电源安装须特别注意：1、额定电压在士5％范围以内。

2、电源进线的线径须视电流大小及线路长短而定。

3、SLAD-1NF∽6NF电源须专用。

七、冷却水或循环冷却水的水压须≥0.15Mpa,水温≦32℃且经过软化处理。

八、冷干机入口处最好加装主管路过滤器，可避免冷干机的热交换铜管表面被≥3u的固态杂质和油雾污染，直接影响冷干机的热交换性能。

九、冷干机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷干机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎查询。

二、冷冻式干燥机的保养要求对冷干机的保养是非常必要的，正确的使用和保养不仅可使冷干机达到使用要求，而且可延长其寿命。

一、冷干机外部的保养：主要是定期清洁冷干机的外部，一般用湿布擦试后用干布拭净，尽量避免直接用水喷洗，以免使电器部份遇水损坏或它的绝缘性降低，另外也不要使用汽油等挥发油、稀释剂和其它化学药品进行擦洗，否则会造成外壳褪色，变形及油漆剥落。
