幕墙的分类

幕墙知识介绍 Document number：PBGCG-0857-BTDO-0089-PTT1998第一节各类型建筑幕墙介绍一、建筑幕墙一般分类幕墙的类型及名称较多，各公司的命名也不尽相同。

一般可按较成熟的幕墙产品的构造形式和材料种类进行分类。

（一）按幕墙构造形式分类：➢构件式（框架）玻璃幕墙➢单元式玻璃幕墙➢点支撑玻璃幕墙➢全玻幕墙➢节能型幕墙➢其他类型幕墙（例如橱窗、天棚、雨篷等）（二）按幕墙面板形式分类：➢玻璃幕墙➢金属板幕墙（例如铝单板幕墙、复合铝板幕墙、蜂窝铝板幕墙）➢石材幕墙➢其它材料幕墙（例如陶土板幕墙、微晶石幕墙、清水混凝土板幕墙）随着社会的进步和经济发展，建筑幕墙也越来越成熟，同时也出现了一些新形势的节能环保建筑幕墙，如、光电幕墙。

第二节 常见几种建筑幕墙介绍一、框架式（元件式）幕墙1、框架式幕墙的构造特点框架式(元件式,构件式)幕墙的竖框（或横梁）先安装在主体结构上，再安装横梁（或竖框），竖框和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。

面板材料单元组件所承受的荷载要通过竖框（或横梁）传递给主体结构。

该结构较常见的形式是：竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上，面板材料单元组件竖向接逢在立柱上，横向接逢在横梁上，并进行密封胶接逢处理，防雨水渗透、空气渗透。

2、框架式幕墙的主要特点 ⏹ 施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。

⏹ 主体结构适应能力强，安装顺序基本不受主体结构的影响。

具有一定的抗层间位移能力。

⏹ 面板材料单元组件工厂制作，结构胶使用性能有保证。

⏹ 大量安装工序现场进行，要求现场管理工作量大。

⏹ 密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高；安装打胶控制点多，工序多，要求工程管理质量高。

二、单元式幕墙1、单元式幕墙定义将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承幕墙。

幕墙施工方法分类幕墙作为现代建筑的重要组成部分，是建筑外观设计中的关键要素之一。

它不仅起着保护建筑结构和提供室内采光、保温、隔音等功能，还能赋予建筑独特的外观形象。

在幕墙的施工过程中，有许多不同的方法和技术可以选择。

下面将对幕墙施工方法进行分类讨论。

一、压条幕墙施工方法压条幕墙是目前幕墙系统中应用最广泛的一种。

它采用玻璃面板和金属压条结合的方式进行安装。

具体施工过程如下：1. 首先，在建筑结构上安装固定支架，确保支架牢固稳定。

2. 然后，在支架上安装水平和垂直的压条。

3. 接下来，安装玻璃面板，将玻璃逐块安装在压条之间。

4. 最后，按照幕墙设计要求，对压条进行固定和调整，确保整体的美观和结构的稳定性。

二、点支式幕墙施工方法点支式幕墙是一种将玻璃面板通过点支杆固定在主体结构上的幕墙系统。

具体施工过程如下：1. 首先，在主体结构上安装点支杆和支架。

2. 然后，将玻璃面板通过点支杆固定在支架上。

3. 接下来，对点支杆进行调整和固定，以保证玻璃面板的平整和稳定性。

4. 最后，处理幕墙与主体结构之间的密封、防水和隔热等问题，确保幕墙的整体性能和效果。

三、幕墙干挂石材施工方法干挂石材幕墙是应用于高层建筑的一种常见的幕墙系统。

它采用石材板材通过挂件固定在幕墙支架上，具体施工过程如下：1. 首先，在幕墙支架上安装挂件。

2. 然后，将石材板逐块固定在挂件上，通常采用横向和纵向的固定方式。

3. 接下来，对石材板进行调整，保证水平和垂直的一致性。

4. 最后，处理石材板与幕墙之间的密封和隔热等问题，确保整体的幕墙性能和寿命。

四、复合材料幕墙施工方法复合材料幕墙是一种以复合材料板材为主要材料的幕墙系统。

具体施工过程如下：1. 首先，制作和加工复合材料板材，包括切割、打孔、刨边等工艺。

2. 然后，在建筑结构上安装支架和固定装置。

3. 接下来，将复合材料板逐块固定在支架上，并进行调整和固定。

4. 最后，处理幕墙与建筑结构之间的密封和连接问题，以确保整体的幕墙性能和耐久性。

二．构件式幕墙的分类
构件式幕墙按面板材料分为玻璃幕墙、铝板幕墙、石材幕墙、陶瓷板幕墙、光电板幕墙等等，以及不同材料之间的组合幕墙；按幕墙主杆件的构造分为明框幕墙、隐框幕墙和半隐框幕墙。

明框幕墙按面板安装方法分为内安装式、外安装式和混合安装式，其中以外安装式最为常见(如图1所示)。

图1
图1
隐框幕墙按附框与幕墙主杆件的安装方法分为内嵌式、外扣式、外挂内装式、全外装式、外挂外装式、外顿外装式、小单元式。

隐框中前3种为室内侧安装，其余为室外侧安装(如图2所示)。

由于室内侧安装需要一定的室内空间，将来更换面板时需破坏内装修，并且存在玻璃和铝板的组合幕墙，铝面板不好安装的问题，所以本文的所有结构和节点均以室外侧安装来进行考虑和设计的。

图2。

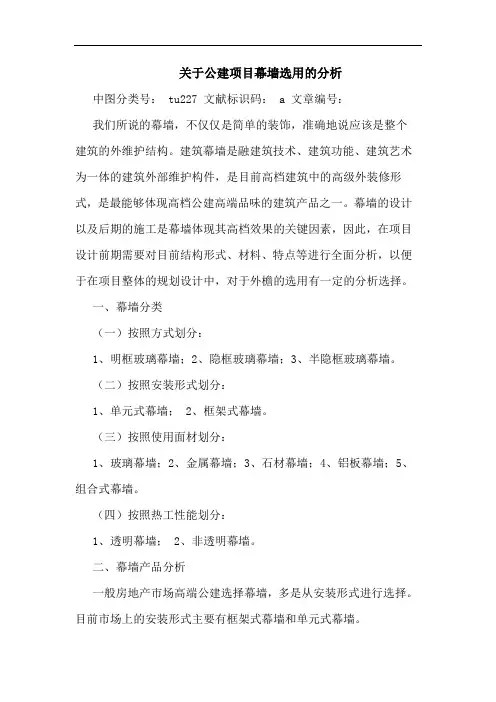

关于公建项目幕墙选用的分析中图分类号： tu227 文献标识码： a 文章编号：我们所说的幕墙，不仅仅是简单的装饰，准确地说应该是整个建筑的外维护结构。

建筑幕墙是融建筑技术、建筑功能、建筑艺术为一体的建筑外部维护构件，是目前高档建筑中的高级外装修形式，是最能够体现高档公建高端品味的建筑产品之一。

幕墙的设计以及后期的施工是幕墙体现其高档效果的关键因素，因此，在项目设计前期需要对目前结构形式、材料、特点等进行全面分析，以便于在项目整体的规划设计中，对于外檐的选用有一定的分析选择。

一、幕墙分类（一）按照方式划分：1、明框玻璃幕墙；2、隐框玻璃幕墙；3、半隐框玻璃幕墙。

（二）按照安装形式划分：1、单元式幕墙；2、框架式幕墙。

（三）按照使用面材划分：1、玻璃幕墙；2、金属幕墙；3、石材幕墙；4、铝板幕墙；5、组合式幕墙。

（四）按照热工性能划分：1、透明幕墙；2、非透明幕墙。

二、幕墙产品分析一般房地产市场高端公建选择幕墙，多是从安装形式进行选择。

目前市场上的安装形式主要有框架式幕墙和单元式幕墙。

（一）框架式幕墙框架式幕墙技术，在抗风压、抗噪声、气密性能、水密性能、隔声性能上的发展，在国内已经非常成熟。

框架式幕墙是将车间内加工完成的构件，运到工地，按照施工工艺逐个将构件安装到建筑结构上，最终完成幕墙安装。

框架式幕墙按照外视效果分为全隐式、半隐式和明框式幕墙三种，按照装配方式分为压块式、挂接式两种。

框架式玻璃幕墙是用一根根元件（立梃、横梁）安装在建筑物主框架上形成框格体系，再镶嵌玻璃，最终组装成幕墙。

它的优点是运输方便，费用低，缺点是要在现场逐件安装，安装周期相对较长。

（二）单元式幕墙单元式幕墙是国际上近年出现的高档建筑外围护系统，是建筑产品工厂化的产物，代表着建筑外围护系统的未来发展方向。

单元式幕墙是在车间内将加工好的各种构件和饰面材料组装成一层或多层楼高的整体板块，然后运至工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接，必要时进行微调即完成幕墙安装。
