制氮机使用说明剖析

  • 格式：doc
  • 大小：32.00 KB
  • 文档页数：8

PSA制氮机使用说明 姓名：桂经理 电话： 一、概述 1、产品特点： N2在自然界中分布很广，是空气的主要成份，主要以单质分子氮的形式存在于大气之中，在干燥的空气之中，N2的体积占空气的78.03%，因此，空气是制取氮气的最大原料库，它取之不尽，用之不竭。 空气中氧和氮的分离，一般采用深冷空分法，然而深冷空分装置（俗称制氧机）复杂，投资费用大，需要熟练的操作人员，而且开车后往往需要10小时左右才能生产出合格的产品氮气。 七十年代国外发展了一种新型制氮技术，即利用碳分子筛变压吸附分离空气制取氮气的方法。我公司从八十年代起在消化吸收国外设备的基础上，借助于大专院校的优势，自行研制生产了国内领先的新型碳分子筛制氮机，具有如下优点： （1）组件结构，复合床设计，常压解吸流程，现场只需提供一定量的水、电。流程简单，占地面积小，投资省。 （2）操作简单，随用随开。 （3）纯度调整方便，制氮成本低（产品氮气量与产品氮气的纯度成反比关系，根据需要灵活调节）。 （4）采用先进的微电子程序控制器，使得制氮机在固定的程序下全自动操作。 （5）配置了先进的分析仪表、仪器，连续监控和检测。 2、适用范围： （1）化工行业：惰性气氛保护。 （2）金属热处理：机械和冶金行业的光亮退火、光亮淬火、除应力、渗碳、碳氮共渗、钎焊、粉末冶金烧结以及处理炉的安全冲洗等。 （3）电子工业：生产半导体及电器元件的氮气保护。 （4）石油炼制工业：各类储罐、容器、催化塔及管道的充氮净化；油品储运中的充氮保护。 （5）塑料工业：塑料粒子的气动传输，塑料生产及储存时防氧化。 （6）制药工业：储罐及容器充氮排氧，气动传输药料及其它生产上的应用。 （7）橡胶工业：橡胶的包装及保存，轮胎生产。 （8）食品工业：肉类、乳酪及其它食品的充氮包装，水果、食品保鲜。 （9）近海平台：储罐及容器的惰化，气体覆盖，管道排气净化。 3、技术参数见附表1。 4、型号的组成及其代表意义： CMS－□－□ 氮气纯度（%） 额定产气量（Nm3/h） 碳分子筛制氮机 5、使用环境条件： 空气流通、湿度较低、无有害气体的室内场所。 6、对环境及能源的影响： 本机对环境无污染，对能源无特殊要求，正常情况下只需供给一定量的水、电。 7、安全： 本机集机电化于一体，使用中注意安全尤为重要，因此电气系统的安全，空压机、压力容器的安全请按相应的规定执行，压力容器上所配的安全阀需到当地锅炉检所调校后方可使用。 二、原理及工艺流程 1、原理 碳分子筛是一种以煤为主要原料经过特殊加工而成的，黑色表面充满微孔的颗粒，是一种半永久性吸附剂（可再生使用）。它对氧和氮的分离作用主要基于这两种气体在碳分子筛表面上的扩散速率不同，较小直径的气体分子（O2）扩散较快，较多地进入分子筛固相（微孔），较大直径的气体分子（N2）扩散较慢，进入分子筛固相较少，这样在气还中就可得到氮的富集成份。 因此利用碳分子筛对氧和氮在某一时间内吸附量的差别这一特性，由程序控制器（PC机）按特定的程序，结合加压吸附、减压脱附的快速循环过程（变压吸附），完成氧氮分离，从而在气相中获得高纯度的氮气。 2、工艺流程详见附图，其中氧氮分离系统操作程序及相应阀门动作情况见附表2。

三、安装及调试 1、设备的安装： 本机除压缩机外采用整体结构，内部管线及电路均已连接好，现场安装十分方便，无需专门地基，只需地面平坦、坚实即可。 2、安装的条件： 因压缩机的噪音较大，建议压缩机与其余部分隔开，距离由用户自定，但以方便操作维修为宜。 压缩机的安装请按说明书要求。 3、安装的程序及注意事项： （1）现场连接管道请按照有关规定执行，管道的走向可由我公司派员现场指导，或按本说明书所附管路系统原理图连接，尾气排放口应接至室外，以隔噪声。 （2）电路的连接请按照有关规定执行，具体可由我公司派人员现场指导，或按本说明书所附的电气原理图和电气接线图连接。 （3）空压机的水、电请按空压机说明书所规定的要求连接。 4、安装调试后的验收项目、方法和判据： （1）外观质量的验收按合同规定执行。 （2）内在质量的验收按合同规定执行。 （3）检测仪表的使用请按其说明书要求进行。 （4）双方商定的其它验收方法除外。 5、试运行前的准备、试运行启动： 按有关要求检查气源是否符合要求，程序控制系统、电力控制系统是否处于正常状态，主机部分管道是否畅通，阀门是否全部关闭等。

四、安全操作规程 1、使用前的准备和检查： 使用前请认真阅读我公司提供的有关说明书，并按其要求做好开机前的准备工作。 2、使用前和使用中的安全及安全防护说明： （1）本机在整个气路中设有安全装置，一般在空气储罐上或有关管路上装有一安全阀以保证气体压力不超过范围。 （2）电气控制系统的安全符合电器的有关规定。 3、操作程序及注意事项及容易出现的误操作和防范措施： （1）接通电源，检查水、电是否正常。 （2）打开进水阀门（冷却水）。 （3）启动冷干机和空压机。 （4）待空气储罐压力升到0.8~1.0MPa时,启动控制器,调整好控制气路的压力0.35~0.45MPa，吸附压力0.6MPa。 （5）微开再生调节阀（针型阀）。 （6）待氮气缓冲罐的压力升到0.6MPa左右，打开氮气出口阀，调节流量到额定值，全系统即进入运行状态。 （7）十分钟后，打开氮气取样阀，吹扫取样管道，校准好测氮仪，测量其纯度指标，当达到额定值后，氮气即可投入用户使用。 （8）使用中请随时注意空气源是否处于正常状态。 （9）冷却器、油水分离器、冷干机、空气储罐的积水请定时排放（一般每班排放一次）。 4、运行中的监测和记录： 使用本机必须遵守上述操作程序，定期检查设备的运行情况，做好记录。监测和记录的内容有时间、室温、产气量、氮气纯度、氮气压力、吸附压力、原料空气的压力等。 5、停用的程序和注意事项： （1）关氮气出口阀、取样阀。 （2）切断气源，关控制器电源、关冷干机电源和空压机电源。 （3）整机处于停机状态。 （4）注意关闭所有进出口阀。

五、一般故障及排除方法 本机发生故障，一般表现为指标下降，即氮气纯度降低或氮气产量下降，一定要仔细分析找出症结，加以解决。 1、原料空气含水量大，导致分子筛吸附能力下降。 定时排放空气储罐、冷干机、油水分离器、冷却器内的积水。 2、原料空气中含油量超标，导致分子筛吸附能力下降。 压缩机出现漏油现象。 3、氧氮分离系统不正常，导致指标下降。 （1）电磁阀动作不灵活，出现漏气现象。 （2）控制器动作发生差错。 4、分子筛发生粉化，导致吸附能力下降。 （1）分子筛本身装填不紧。 （2）分子筛耐压强度不够。

六、保养、维修 1、日常维修、保养： （1）日常运行时，随时注意观察气源是否正常。 （2）空压机和冷干机的维修、保养按其说明书要求。 （3）电器部分的维护、保养请参照有关规定执行。 （4）冷却器、油水分离器、冷干机和空气储罐应定时排放积水，一般每班一次，湿度大的地区可适当增加次数。 2、检修周期正常维修程序： （1）检查气源的压力、流理、含油、含水量是否正常。 （2）气动阀门中密封组件属易损件，每半年更换一次。密封组件我公司有售。 （3）电磁阀、针型阀、闸阀、球阀、调压阀等维修周期按其说明书要求和实际情况确定是否更换，一般不予修理。 （4）分子筛的寿命一般较长，但如出现意外情况，则寿命缩短，一旦失效，只能更换（根据情况也可再生使用），具体视使用情况而定。连续开机一段时间后应找开顶盖对分子筛进行添加。分子筛我公司可代为购买。 （5）压力容器的检修周期和正常维修程序按压力容器有关规定执行。3、长期停放时的维护、保养： （1）放尽系统内的冷凝水，关闭所有进出口阀。 （2）放置的环境应干燥、通气、无灰尘，尤其要注意不能有腐蚀性的物品。 （3）长期不用后再使用，必须按照有关规定做好各项准备工作，方可进行。

七、运输 本机运输过程中严禁倒置，要避免雨淋，上下车过程中轻吊轻放。

八、开箱及检查 开箱时应缓缓开启，严禁乱抛乱扔，以免损坏设备。检查内容详见发货清单和装箱单。一般主机不包装，仪器仪表包装。

九、其它 1、本机保修一年，长期提供所需零配件，并帮助用户代为培训操作维修人员。 2、需要向用户说明的其它事项： （1）请用户在使用本机前除了认真阅读本使用说明书外还必须认真阅读我公司提供的其它相关说明书。 （2）我公司提供压力容器质保书。 （3）我公司负责设备的长期维修工作。 十、附表 1、附表1：主要技术参数表 规格型号 CMS-10-295 吸附压力 0.6 MPa

额定产气量 10 Nm3/h 两塔循环周期 120±2s 成品气纯度 ≥ 99.5% 耗空气量 0.9m3/min 成品气压力 ≥ 0.3 MPa 电 源 220V 50Hz 500 W 露 点 ≤ -40 ℃ 主机外形 1100×1000×2350

2、附表2：氧氮分离系统操作程序及阀门动作情况表 程序 时间(S) 塔A 塔B 1 2 3 4 5 6 7 8 1 0~58 吸附 再生 开 开 开 开 开 2 58~60 均压 充压 开 开 开 开 3 60~118 再生 吸附 开 开 开 开 开 4 118~120 充压 均压 开 开 开 开

合集下载

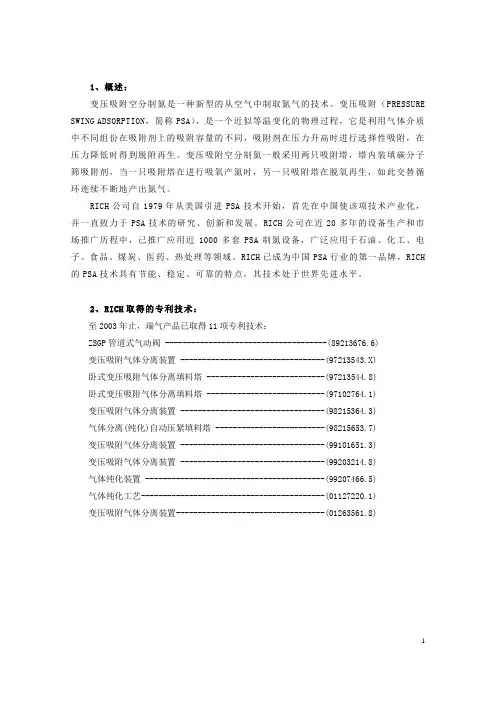

KGZD97-600制氮说明书
