乌什地震台DSQ水管倾斜仪资料干扰初步分析

宝昌地震台VP型垂直摆倾斜仪常见干扰
马援;刘甜甜;贾浩东
【期刊名称】《地震地磁观测与研究》
【年(卷),期】2018(039)004
【摘要】收集并整理内蒙古自治区宝昌地震台VP型垂直摆倾斜仪数字化观测资料,通过调查各种干扰因素特征,分析认为,雷电和强降雨、温度与气压、标定与校准、仪器故障是影响倾斜仪观测的主要因素.对干扰因素进行识别,进一步增加垂直摆观
测数据可用性,对于准确抓取短临地震异常信息具有一定实用意义.
【总页数】6页(P183-188)
【作者】马援;刘甜甜;贾浩东
【作者单位】中国呼和浩特 010010 内蒙古自治区地震局;中国呼和浩特 010010
内蒙古自治区地震局;中国呼和浩特 010010 内蒙古自治区地震局
【正文语种】中文
【相关文献】
1.河北易县地震台水管倾斜仪与垂直摆倾斜仪同震响应分析 [J], 张肖;崔泽岩;赵慧琴;佘雅文;李慧;马武刚;马栋;
2.金寨地震台垂直摆倾斜仪运行情况及干扰因素分析 [J], 刘莉;王飞;陆栋梁;陶方
宇
3.宝昌地震台VP型宽频带垂直摆倾斜仪干扰因素分析 [J], 贾昕晔;贾彦杰;白少奇;闫纪文
4.康定地震台VP型垂直摆倾斜仪常见干扰分析 [J], 田思留; 刘仕锦; 袁媛; 袁梅;
刘涛; 赵兰
5.海南五指山形变台DSQ型水管倾斜仪与VP型垂直摆倾斜仪同震响应对比分析[J], 周雯;李志雄;徐芳芳;李盛;张宁
因版权原因，仅展示原文概要，查看原文内容请购买。

红山地震台地倾斜观测中的一种干扰现象张荣环;热甫克提·阿不力孜【期刊名称】《内陆地震》【年(卷),期】2001(015)002【摘要】@@引言rn 在地震前兆观测中，正确地认识和排除观测资料中的各种干扰是准确捕捉地震异常信息的前题。

红山地震台地倾斜观测资料中较为明显的干扰有风扰（通过风压使山体产生形变和洞室内气流变化对观测仪器产生的干扰）、人员进入观测洞室产生的干扰（由于体重负荷、气流扰动、洞温变化等产生的干扰）等。

我们还发现架设在同一山洞的SQ-70型水平摆地倾斜仪和FSQ型长水管地倾斜仪均记录到一种特殊干扰，此干扰在两台仪器上表现出时间同步、形态相似，且幅度大、持续时间长，严重地破坏了正常的固体潮汐形态变化, 使观测资料的内精度降低，给地震异常的分析带来一定困难。

因为这两台仪器的原理及结构完全不同，电源电压、洞温及洞室内气流等因素的变化对两者的影响也不可能完全相同，所以这种干扰并非观测仪器本身所致。

【总页数】4页(P171-174)【作者】张荣环;热甫克提·阿不力孜【作者单位】新疆维吾尔自治区地震局红山地震台;;新疆维吾尔自治区地震局红山地震台【正文语种】中文【中图分类】P315.63【相关文献】1.厦门台地倾斜观测资料中海潮干扰的综合特征 [J], 熊先保;黄晓华;杨婕;林立峰;徐智明2.厦门台地倾斜观测资料中海潮干扰的综合特征 [J], 熊先保3.四川汶川8.0级地震前山西临汾中心地震台地倾斜观测资料分析 [J], 张红秀4.宜昌台地倾斜观测受气压干扰特征分析 [J], 钱山; 宋潇潇; 曾智辉; 金成林; 龙宇云5.乾陵地震台地倾斜观测运行效能分析 [J], 杨晓东;张晨蕾;孙昱;陈嘉选因版权原因，仅展示原文概要，查看原文内容请购买。

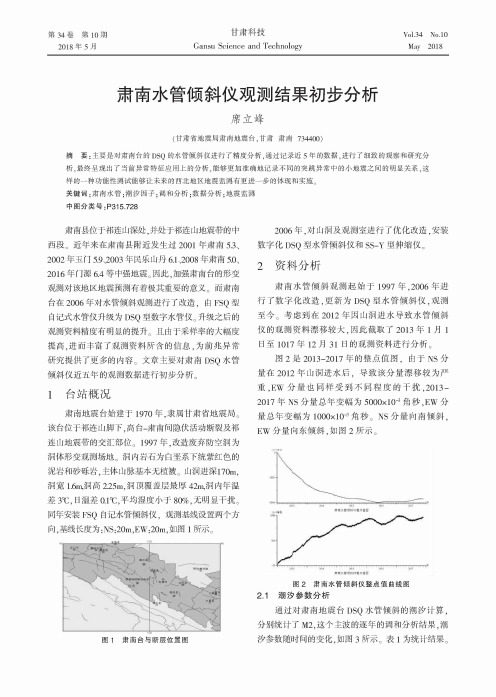

第34卷第10期2018年5月甘肃科技Gansu Science and TechnologyVol.34 No.10May 2018肃南水管倾斜仪观测结果初步分析席立峰(甘肃省地震局肃南地震台，甘肃肃南734400)摘要：主要是对肃南台的D S(的水管倾斜仪进行了精度分析，通过记录近5年的数据，进行了细致的观察和研究分 析，最终呈现出了当前异常特征应用上的分析，能够更加准确地记录不同的突跳异常中的小地震之间的明显关系，这 样的一种功能性测试能够让未来的西北地区地震监测有更进一步的体现和实施。

关键词：肃南水管;潮汐因子；调和分析;数据分析；地震监测中图分类号：P315.728肃南县位于祁连山深处，并处于祁连山地震带的中西段。

近年来在肃南县附近发生过2001年肃南5.3、2002年玉门5.9&2003年民乐山丹6.1&2008年肃南5.0、2016年门源6.4等中强地震。

因此，加强肃南台的形变观测对该地区地震预测有着极其重要的意义。

而肃南台在2006年对水管倾斜观测进行了改造，由FS(型自记式水管仪升级为DS(型数字水管仪。

升级之后的观测资料精度有明显的提升。

且由于采样率的大幅度提高，进而丰富了观测资料所含的信息，为前兆异常研究提供了更多的内容。

文章主要对肃南DS(水管倾斜仪近五年的观测数据进行初步分析。

1台站概况肃南地震台始建于1970年，隶属甘肃省地震局。

该台位于祁连山脚下，高台-肃南间隐伏活动断裂及祁连山地震带的交汇部位。

1997年，改造废弃防空洞为洞体形变观测场地。

洞内岩石为白垩系下统紫红色的泥岩和砂砾岩，主体山脉基本无植被。

山洞进深170m，洞宽1.63^洞高225m，洞顶覆盖层最厚423^洞内年温差3"，日温差0.1"，平均湿度小于806,无明显干扰。

同年安装FS(自记水管倾斜仪，观测基线设置两个方向，基线长度为:NS:20m，EW:20m，如图1所示。

河北省地倾斜观测资料干扰因素分析屈曼; 侯晓真; 马栋; 陈建国; 高晨【期刊名称】《《山西地震》》【年(卷),期】2019(000)003【总页数】5页(P17-20,50)【关键词】地倾斜; 干扰因素; 变化特征【作者】屈曼; 侯晓真; 马栋; 陈建国; 高晨【作者单位】河北省地震局河北石家庄 050021【正文语种】中文【中图分类】P315.630 引言定点形变测量主要包括地倾斜、地应变和重力(固体潮汐)测量。

这种定点的观测方式能够很好地监测地壳的连续运动情况。

地倾斜观测资料被广泛应用于地震监测预报工作中。

许多专家学者对地倾斜数据进行深入的分析研究。

张创军等[1]应用龙门山断裂带区域地倾斜观测结果分析汶川地震前地倾斜面的形变特征，探讨地震的孕震机理。

吕品姬等[2]搜集整理了我国定点倾斜观测近30年来已发表的观测成果，归纳出常用的倾斜资料处理方法，得到了倾斜前兆异常量级、倾斜异常与震中和震级的统计关系。

牛安福[3]对地倾斜变化的突变性及与地震关系进行深入研究。

曹建玲等[4]利用有限元方法，对存在复杂地形时，气温变化所造成的地倾斜变化量进行估算。

众多研究表明，地倾斜观测是地震监测预报的一种有效手段。

随着城市化建设的飞速发展，越来越多的地倾斜观测台站受到了多种干扰，例如房地产建设、工程项目建设、人们生产生活影响等等。

这些干扰因素对地倾斜观测造成了直接或者间接的影响，以至于观测曲线产生不同形态的畸变，影响数据的观测质量和分析利用，并且对地震前兆异常的识别造成了很大的困扰[5-8]。

因此，为了将地倾斜观测数据充分有效地应用于地震分析研究中，我们必须要把各种干扰因素从观测数据的变化中识别出来，分析和研究这些干扰因素对地倾斜观测曲线产生的不同影响，也成为一项必不可少的工作。

本文将河北省7个定点台站的地倾斜观测资料进行归纳整理，并结合台站观测日志、异常核实报告、台站观测环境实地考察以及与台站工作人员的沟通交流，识别出不同干扰因素对不同台站地倾斜观测曲线造成的影响，并进行归类总结。

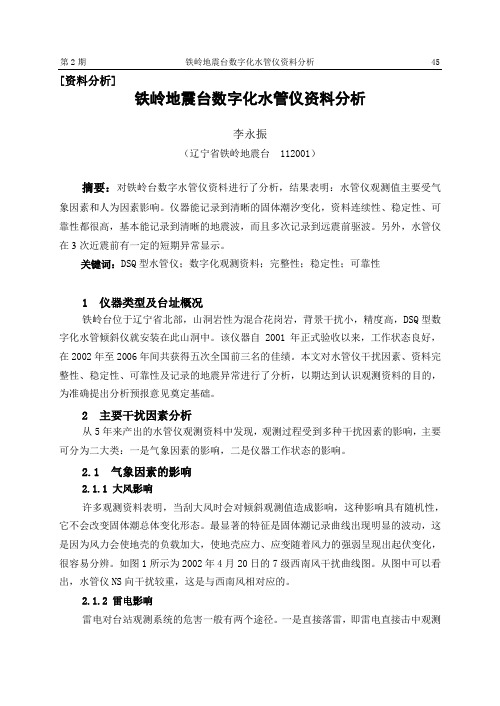

第2期铁岭地震台数字化水管仪资料分析 45 [资料分析]铁岭地震台数字化水管仪资料分析李永振（辽宁省铁岭地震台 112001）摘要：对铁岭台数字水管仪资料进行了分析，结果表明：水管仪观测值主要受气象因素和人为因素影响。

仪器能记录到清晰的固体潮汐变化，资料连续性、稳定性、可靠性都很高，基本能记录到清晰的地震波，而且多次记录到远震前驱波。

另外，水管仪在3次近震前有一定的短期异常显示。

关键词：DSQ型水管仪；数字化观测资料；完整性；稳定性；可靠性1仪器类型及台址概况铁岭台位于辽宁省北部，山洞岩性为混合花岗岩，背景干扰小，精度高，DSQ型数字化水管倾斜仪就安装在此山洞中。

该仪器自2001年正式验收以来，工作状态良好，在2002年至2006年间共获得五次全国前三名的佳绩。

本文对水管仪干扰因素、资料完整性、稳定性、可靠性及记录的地震异常进行了分析，以期达到认识观测资料的目的，为准确提出分析预报意见奠定基础。

2 主要干扰因素分析从5年来产出的水管仪观测资料中发现，观测过程受到多种干扰因素的影响，主要可分为二大类：一是气象因素的影响，二是仪器工作状态的影响。

2.1 气象因素的影响2.1.1 大风影响许多观测资料表明，当刮大风时会对倾斜观测值造成影响，这种影响具有随机性，它不会改变固体潮总体变化形态。

最显著的特征是固体潮记录曲线出现明显的波动，这是因为风力会使地壳的负载加大，使地壳应力、应变随着风力的强弱呈现出起伏变化，很容易分辨。

如图1所示为2002年4月20日的7级西南风干扰曲线图。

从图中可以看出，水管仪NS向干扰较重，这是与西南风相对应的。

2.1.2 雷电影响雷电对台站观测系统的危害一般有两个途径。

一是直接落雷，即雷电直接击中观测46 形变学科通讯 2007年系统造成设备损坏；二是感应雷，即雷电通过电力线、信号线、传输线、天线等感应出很高的电压进入观测系统造成设备损坏。

2001年至今的几次雷电，使铁岭台的观测设备遭到不同程度的损坏，受损严重的大多数为山洞的数据采集设备和前置放大设备，也有ZH-1型单项交流电源避雷器的熔丝管爆裂的。

丹东台水管倾斜短期异常分析翟丽娜;贾晓东;孔祥瑞;邵媛媛;滕藤【摘要】丹东地震台DSQ型水管倾斜仪EW分量自2016年11月以来出现短期W倾并呈现加速状态,截止到2016年12月6日W倾幅度达412 ms,从仪器观测稳定性、降雨资料、周边干扰情况调查等方面对资料异常变化进行科学合理严谨的分析研究,排除人为干扰、降雨干扰、山洞附近移动公司作业、仪器主机、数据采集器、避雷器、放大器等问题,分析为浮子钢棒与传感器不同心产生传感器擦壁碰触,导致数据大幅倾斜,进行仪器调整后数据恢复,排除前兆异常现象.【期刊名称】《防灾减灾学报》【年(卷),期】2018(034)003【总页数】7页(P6-12)【关键词】水管倾斜;西倾加速;异常调查分析;干扰分析【作者】翟丽娜;贾晓东;孔祥瑞;邵媛媛;滕藤【作者单位】辽宁省地震局, 辽宁沈阳 110034;辽宁省地震局, 辽宁沈阳 110034;辽宁省地震局, 辽宁沈阳 110034;辽宁省地震局, 辽宁沈阳 110034;辽宁省地震局, 辽宁沈阳 110034【正文语种】中文【中图分类】P315.720 引言水管仪具有较高的观测精度和稳定性，震前的形态变化可以清晰的反映出地球固体潮汐、地壳岩性参数变化的信息，并帮助我们认清应力变化以及相关地壳形变之间的关系［1、2］。

但是观测资料会受到一些外界因素的影响，如气温、湿度、气压、降雨等［3］，使得观测资料出现不同程度的异常变化。

由于其影响机理复杂，在地震预报实践中，如何提取较为可靠的前兆异常信息就显得尤为重要［4、5］。

针对丹东地震台DSQ型水管倾斜仪出现的短期异常状况，我们根据《形变学科观测资料异常变化现场核实工作报告编写要求（试行）》准则来进行详细的异常排查分析工作［6］。

丹东地震台DSQ型水管仪为“十五”项目新入网广测仪器，自2008年正式运行起，该台仪器运行状态良好，多年观测资料连续稳定可靠。

其测线日均值变化曲线存在明显年变，每年9-10月达到最大值后出现N倾转向S倾，次年4-5月达到最低值后开始S倾转向N倾，正常年变幅度达140×10-3～190×10-3角秒。

水库库容变化对蓟县地震台DSQ型水管倾斜仪观测的影响朱冰清;赵黎明;张磊;闫伟;黄金水;李恩建;徐诚;李颖楠;曹井泉【摘要】对比于桥水库库容变化与蓟县地震台DSQ型水管仪观测数据表明,水库容量对水管仪长周期趋势性变化影响不大,蓄水和泄水过程中库容量变化与水管仪观测数据不存在相关关系.根据近场三维不规则形状荷载模型,对于于桥水库3次蓄水和3次泄水过程,定量计算库容变化对蓟县地震台DSQ型水管倾斜仪观测影响的理论值,结果表明,库容变化引起的水管仪倾斜值与实际观测数据变化幅度相比小得多,库容改变不足以对水管仪倾斜观测造成显著干扰.该分析结果可在观测资料异常判定中提供参考.【期刊名称】《地震地磁观测与研究》【年(卷),期】2019(040)002【总页数】7页(P108-114)【关键词】库容变化;荷载计算;地倾斜【作者】朱冰清;赵黎明;张磊;闫伟;黄金水;李恩建;徐诚;李颖楠;曹井泉【作者单位】中国天津 300201 天津市地震局;中国天津 300201 天津市地震局;中国天津 300201 天津市地震局;中国北京 100045 中国地震台网中心;中国合肥230026 中国科学技术大学;中国天津 300201 天津市地震局;中国天津 300201 天津市地震局;中国天津 300201 天津市地震局;中国天津 300201 天津市地震局【正文语种】中文0 引言蓟县地震台（下文简称蓟县台）DSQ型水管倾斜仪（下文简称水管仪）于2001年5月正式运行，观测期间记录曲线光滑清晰，M2波潮汐因子均方差较好，观测资料精度较高。

在多年连续观测中，蓟县台水管仪NS向记录在2003年8月6日内蒙古巴林左旗MS 5.9地震、2005年7月4日河北文安MS 5.1地震前存在异常现象，具有北倾趋势，较好体现了水管仪对区域构造应力场变化调整的敏感性（孙强等，2012）于桥水库库容2—4亿m3，距蓟县地倾斜观测点南约2 km，丰水期与枯水期库容量相差达2亿m3。

第1期（总第170期）2019年3月四川地震EAＲTHQUAKE ＲESEAＲCH IN SICHUAN No．1Mar．2019收稿日期：2018－10－08；修回日期：2018－10－30课题项目：云南省地震局青年地震科学基金项目（201606）；中国地震局“三结合”课题（CEA-JC /3JH-172503）．作者简介：方伟（1988－），男，助理工程师，本科学历，电子信息工程专业，主要从事地震前兆形变学科仪器安装、运维等工作；E-mail ：354779608@qq．com．云南区域DSQ 型水管倾斜仪观测质量分析及改进措施方伟1，起卫罗1，杨祺1，杨星1，汤长江2（1．云南省地震局，云南昆明650224；2．云南省地震局永胜地震台，云南永胜674200）摘要：选用云南省云龙台、永胜台、云县台、丽江台、昭通台DSQ 型水管倾斜仪从2015年1月至2017年12月时间段的观测数据，准确计算各台站数据的完整率、年零漂、年变幅、M 2波潮汐因子相对中误差、相对噪声水平等参数，并结合水管倾斜仪故障信息、台址条件，综合分析影响各台站水管倾斜观测质量精度的主要因素，提出改进各台站观测资料质量的具体措施，为云南区域仪器设备更新升级改造、观测山洞新建改造提供技术保障。

关键词：水管倾斜仪；DSQ ；地倾斜；观测质量；山洞改造中图分类号：P315．725文献标识码：B文章编号：1001－8115（2019）01－0016－06DOI ：10．13716/j．cnki．1001－8115．2019．01．004DSQ 型水管倾斜仪是自动测量地壳倾斜变化的一种精密仪器，用于测定地壳长期缓慢倾斜变化、倾斜固体潮以及捕捉临震前兆信息（中国地震局，2012），在地震前兆观测和地球动力学研究领域发挥着不可替代的作用，水管倾斜观测数据质量直接制约着地震事件预报水平。

结合观测山洞基础信息，通过对水管倾斜观测质量分析判定，对进一步了解云南区域观测环境的详细情况，提高水管倾斜仪运行质量、观测数据可靠性以及研究地震孕育的倾斜变化规律等方面有着重要意义。
