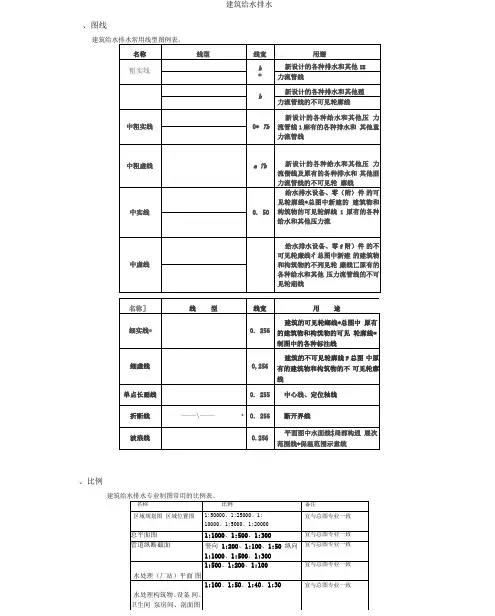

建筑给水排水、图线建筑给水排水常用线型图例表。

、比例建筑给水排水专业制图常用的比例表。

详图1: 50、1: 30、1:20、1:10、 1:5、1:2、1: 1、2:1平面图中管道标高标注法(2) 平面图中，沟渠标高应按下图的方式标注平面图中沟渠标高标注法((3) 剖面图中，管道及水位标高应按下图的方式标注剖面图中管道及水位标高标注法(4)、轴测图中,L2.65三、标咼的标注1、 室内工程应标注相对标高；室外工程宜标注绝对标高， 一致。

2、 压力管道应标注中心标高；重力流管道和沟渠宜标注管 后第二位。

3、 标高的标注方法应符合下列规定：(1) 平面图中，管道标高应按下图中的方式标注；当无绝对标咼资料时，可标注相对标咼，但应总图专业 (沟)内底标高。

标高单位以 m 计时，可注写到小数点 ,20380 3,3.22 56 CN9主0匸9 15&20"~SZ_ 8.00 -------- ^7停泵水位(最高水位)昴泵水位晟低水位> 3<;------------4. -------------10.W(5)建筑物内的管道也可以按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+X,XX,H表示本层建筑地面标高。

四、管径1 、管径的单位应为mm2、 管径的表达方式应符合下列规定：（1） 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以工程直径 DX 壁厚表示; （2） 无缝钢管、焊接钢管（直缝或螺旋缝）等管材，管径宜以外径 DX 壁厚表示；（3） 钢管、薄壁不锈钢管等管材，管径宜以公称 Dw 表示； （4） 建筑给水排水塑料管材，管径宜以外径 dn 表示； （5） 钢筋混凝土（或混凝土）管，管径宜以内径 d 表示；（6） 复合管、结构壁塑料管等管材，管径应按产品标准的方法表示；（7） 当设计中均采用公称直径 DN 表示管径时，应有公称直径 DN 与相应产品规格对照表。

一、工艺管道施工图常用图例名称图例名称图例闸阀异径管压力调节阀偏心异径管升降式止回阀堵板旋启式止回阀法兰减压阀法兰连接电动闸阀丝堵滚动闸阀人口自动截门流量孔板带手动装置的截门放气管浮力调节阀防雨罩密闭式弹簧安全阀地漏开启式弹簧安全阀压力表放气阀U型压力表自动放气阀自动记录压力表立管及立管上阀门水银温度计挡住阀二次蒸发器疏水器室外架空管道固定支架∩型补偿器室外架空煤气道管单层支架套管补偿器室外架空煤气道管摇摆支架波型、鼓型补偿器漏气检查点一、工艺管道施工图常用图例名称图例名称图例离心水泵防火器手摇泵地沟∪型膨胀穴喷射泵地沟安装孔热交换器地沟及检查井立式油水分离器（用于压缩空气）Dg≤80弹簧支（吊）架卧式油水分离器（用于压缩空气）Dg≥100 单、双、三接头立式集水器（用于压缩空气）导向支架地沟排风口吊架流量表二、通风空调工程常用图例名称图形名称图形带导流叶片弯头消声弯头伞形风帽送风口回风口圆形散流器方形散流器插板阀蝶阀对开式多叶调节阀光圈式启动调节阀风管止回阀防火阀三通调节阀三、给排水、采暖常用图例名称图形名称图形闸阀化验盆洗涤盆截止阀污水池延时自闭冲洗阀带沥水板洗涤盆减压阀盥洗盆球阀妇女卫生盆止回阀立式小便器消音止回阀挂式小便器蝶阀蹲式大便器柔性防水套管坐式大便器检查口小便槽清扫口引水器通气帽淋浴喷头圆形地漏雨水口方形地漏水泵水锤消除器水表可曲挠橡胶接头防回流污染止回阀水表井水龙头名称图形名称图形手提式灭火器灭火设备安装处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫产生器泡沫混合器立管泡沫液管4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置表3.0.1 管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。

时间：2021.02.05 创作：欧阳科表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗通用。

如为无水封，地漏应16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6给水配件序名称图例备注号1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。
