利用ADS仿真设计低噪声放大器内容摘要：本文给出了利用ADS仿真设计低噪声放大器的设计方法及步骤，同时给出了该电路的优化仿真结果及电路性能在批量生产中的合格率。
通过设计方法可以看出，利用ADS进行微波电路仿真，它不但很方便的得出最佳电路设计，同时也能对微波电路的容差特性进行了仿真分析，是微波产品设计的良好工具。
关键词：S参量仿真、噪声系数、稳定性、YIELD、Y4IELD优化仿真。
1．引言：ADS软件在射频电路的仿真分析与设计方面的应用非常方便，通常对于小信号特性可以进行S参量仿真（？），可以得到电路的噪声系数、输入输出驻波比、增益及电路的稳定性。
在电原理分析中可以利用仿真器YIELD进行电路的合格率分析，可以利用仿真器YIELD OPTIM进行电路最大合格率的优化分析，从而得到电路的最佳容差设计。
利用ADS软件进行低噪声放大器的设计我们会采用以上的工具进行电路的设计与优化，输出一个合格率较高的产品设计，为最终产品的开发成功奠定良好的基础。
2．设计目标在无线通信领域，为了提高接收信号的灵敏度，一般在接收机的最前端放置低噪声放大器，由于低噪声放大器的噪声系数较小，而接收系统经过合理的增益分布后，噪声系数主要由低噪声放大器决定，因此，降低低噪声放大器的噪声系数，是提高接收灵敏度的一种关键手段。
本文讲述的是用PHEMT场效应管ATF34143进行电路第一级的设计方法。
对于电路的第二级以及后续电路可以采用MMIC微波单片放大器完成。
因此低噪声放大器的关键设计是电路的第一级。
我们利用ATF34143完成的第一级低噪声放大的设计目标是：频率范围：1710MHZ~1980MHZ增益：大于12dB增益平坦度：每5MHZ带内小于0.2 dB输入回波损耗：小于1.5输出回波损耗：小于2.0噪声系数：小于0.8dB (纯电路噪声系数不考虑连接损耗)第二级对第一级呈现纯50Ω阻抗。
3．仿真设计：a)利用小信号S参量仿真A TF34143场效应管的最佳噪声系数下的源阻抗匹配及负载阻抗匹配条件。

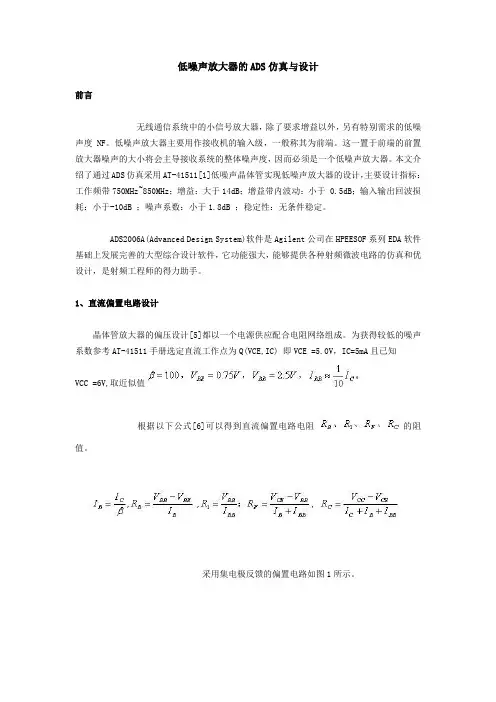

低噪声放大器的ADS仿真与设计前言无线通信系统中的小信号放大器，除了要求增益以外，另有特别需求的低噪声度NF。
低噪声放大器主要用作接收机的输入级，一般称其为前端。
这一置于前端的前置放大器噪声的大小将会主导接收系统的整体噪声度，因而必须是一个低噪声放大器。
本文介绍了通过ADS仿真采用AT-41511[1]低噪声晶体管实现低噪声放大器的设计，主要设计指标：工作频带750MHz~850MHz；增益：大于14dB；增益带内波动：小于 0.5dB；输入输出回波损耗：小于-10dB ；噪声系数：小于1.8dB ；稳定性：无条件稳定。
ADS2006A(Advanced Design System)软件是Agilent公司在HPEESOF系列EDA软件基础上发展完善的大型综合设计软件，它功能强大，能够提供各种射频微波电路的仿真和优设计，是射频工程师的得力助手。
1、直流偏置电路设计晶体管放大器的偏压设计[5]都以一个电源供应配合电阻网络组成。
为获得较低的噪声系数参考AT-41511手册选定直流工作点为Q(VCE,IC) 即VCE =5.0V，IC=5mA且已知VCC =6V,取近似值根据以下公式[6]可以得到直流偏置电路电阻的阻值。
采用集电极反馈的偏置电路如图1所示。
图1 直流偏置电路设计由于实际器件参数和ADS器件库中模型参数有一定的差异，即使同一批器件由于工艺上的偏差，其单个器件参数也有所不同[6]，故上述计算只能得到偏置电路的大致参数。
之后在PCB实际调试的时候，首先调整偏置电路各电阻的阻值以使晶体管偏置在所需要的的状态下。
2、稳定性设计根据AT-41511的s参数模型做稳定系数仿真可以看出，在所需要的频段内放大器是不稳定的，需要进行稳定电路[5]的设计。
增加稳定电阻和电容如图2所示，仿真可以得到如下图3所示的仿真结果，可以看出增加稳定电阻电容后在所需的频段内稳定因子K>1，放大器是无条件稳定的。
图2 增加稳定电路的仿真图图3 稳定系数仿真结果3、输入输出匹配电路设计为了获得最小的噪声系数，Γs有个最佳值Γopt[8]，此时LNA达到最小噪声系数，即达到最佳噪声匹配状态。
微波电路 CAD 射频实验报告姓名班级学号实验一低噪声放大器的设计制作与调试一、实验目的（一）了解低噪声放大器的工作原理及设计方法。
（二）学习使用ADS软件进行微波有源电路的设计，优化，仿真。
（三）掌握低噪声放大器的制作及调试方法。
二、实验内容（一）了解微波低噪声放大器的工作原理。
（二）使用ADS软件设计一个低噪声放大器，并对其参数进行优化、仿真。
（三）根据软件设计的结果绘制电路版图，并加工成电路板。
（四）对加工好的电路进行调试，使其满足设计要求。
三、实验步骤及实验结果（一）晶体管直流工作点扫描1、启动软件后建立新的工程文件并打开原理图设计窗口。
2、选择File——New Design…进入下面的对话框；3、在下面选择BJT_curve_tracer，在上面给新建的Design命名，这里命名为BJT Curve；4、在新的Design中，会有系统预先设置好的组件和控件；5、如何在Design中加入晶体管；点击，打开元件库；6、选择需要的晶体管，可以点击查询；7、对41511的查询结果如下，可以看到里面有这种晶体管的不同的模型；8、以sp为开头的是S参数模型，这种模型不能用来做直流工作点的扫描；9、选择pb开头的模型，切换到Design窗口，放入晶体管，按Esc键终止当前操作。
10对41511的查询结果如下，可以看到里面有这种晶体管的不同的模型11、以sp为开头的是S参数模型，这种模型不能用来做直流工作点的扫描12、选择pb开头的模型，切换到Design窗口，放入晶体管，按Esc键终止当前操作。
图1 BJT Curve仿真原理图13、按Simulate键，开始仿真，这时会弹出一个窗口，该窗口会现实仿真或者优化的过程信息。
如果出现错误，里面会给出出错信息，应该注意查看。
14、仿真结束，弹出结果窗口，如下页图。
注意关闭的时候要保存为适宜的名字。
另外图中的Marker是可以用鼠标拖动的。
由于采用的是ADS的设计模板，所以这里的数据显示都已经设置好了。
