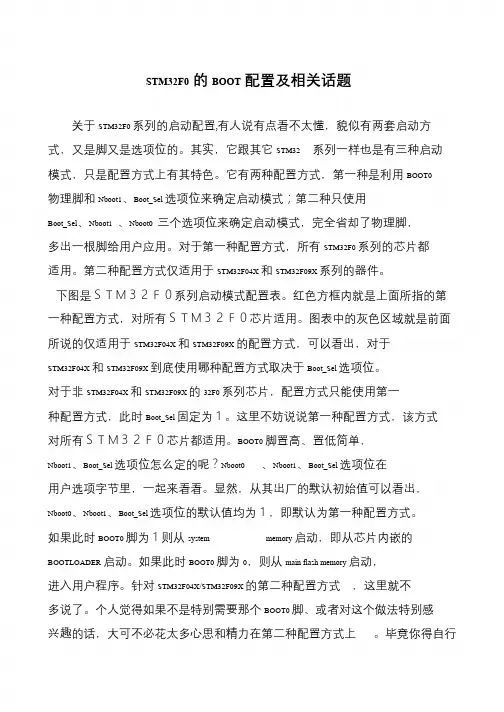

STM32F0的BOOT配置及相关话题关于STM32F0 系列的启动配置,有人说有点看不太懂，貌似有两套启动方式，又是脚又是选项位的。
其实，它跟其它STM32 系列一样也是有三种启动模式，只是配置方式上有其特色。
它有两种配置方式，第一种是利用BOOT0物理脚和Nboot1、Boot_Sel 选项位来确定启动模式；第二种只使用Boot_Sel、Nboot1 、Nboot0 三个选项位来确定启动模式，完全省却了物理脚，多出一根脚给用户应用。
对于第一种配置方式，所有STM32F0 系列的芯片都适用。
第二种配置方式仅适用于STM32F04X 和STM32F09X 系列的器件。

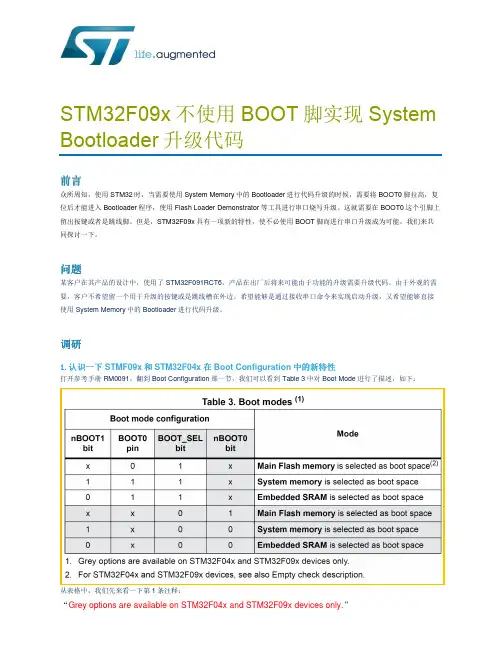

下图是ＳＴＭ３２Ｆ０系列启动模式配置表。
红色方框内就是上面所指的第一种配置方式，对所有ＳＴＭ３２Ｆ０芯片适用。
图表中的灰色区域就是前面所说的仅适用于STM32F04X 和STM32F09X 的配置方式，可以看出，对于STM32F04X 和STM32F09X 到底使用哪种配置方式取决于Boot_Sel 选项位。
对于非STM32F04X 和STM32F09X 的32F0 系列芯片，配置方式只能使用第一种配置方式，此时Boot_Sel 固定为１。
这里不妨说说第一种配置方式，该方式对所有ＳＴＭ３２Ｆ０芯片都适用。
BOOT0 脚置高、置低简单，Nboot1、Boot_Sel 选项位怎么定的呢？Nboot0 、Nboot1、Boot_Sel 选项位在用户选项字节里，一起来看看。
显然，从其出厂的默认初始值可以看出，Nboot0、Nboot1、Boot_Sel 选项位的默认值均为１，即默认为第一种配置方式。
如果此时BOOT0 脚为１则从system memory 启动，即从芯片内嵌的BOOTLOADER 启动。
如果此时BOOT0 脚为0，则从main flash memory 启动，进入用户程序。
针对STM32F04X/STM32F09X 的第二种配置方式，这里就不多说了。
主题：STM32F030 Bootloader 例程一、简介STM32F030是STMicroelectronics公司推出的一款32位ARM Cortex-M0内核的微控制器。
它具有丰富的外设，如GPIO、UART、SPI、I2C等，适用于各种嵌入式系统应用。
在嵌入式系统开发中，Bootloader是一个重要的组成部分，它能够实现固件的更新和管理，提高系统的灵活性和可靠性。
本文将介绍如何使用STM32F030的Bootloader例程进行固件升级。
二、准备工作在使用STM32F030的Bootloader例程之前，我们需要准备好以下工具和材料：1. STM32F030开发板2. USB转TTL串口模块3. ST-Link下载器4. 针对STM32F030系列的Bootloader例程源码三、下载和安装Bootloader例程源码1. 在STMicroelectronics官全球信息站下载针对STM32F030的Bootloader例程源码2. 将下载的源码解压缩到本地3. 打开Keil MDK-ARM开发环境，导入源码并进行编译四、烧录Bootloader程序1. 使用ST-Link下载器将编译好的Bootloader程序烧录到STM32F030开发板上2. 确保烧录成功后，通过串口工具连接USB转TTL串口模块到STM32F030的串口引脚上五、固件升级测试1. 将需要升级的固件通过串口工具上传到开发板2. 在Bootloader程序中编写相关代码来实现固件的升级和校验3. 运行Bootloader程序，进行固件升级测试六、总结通过本文的介绍，我们了解了如何使用STM32F030的Bootloader 例程进行固件升级。
在实际的嵌入式系统开发中，Bootloader的作用不仅局限于固件升级，还可以实现固件的管理和安全验证。
掌握Bootloader的开发和使用对于提高系统的稳定性和可靠性是非常重要的。

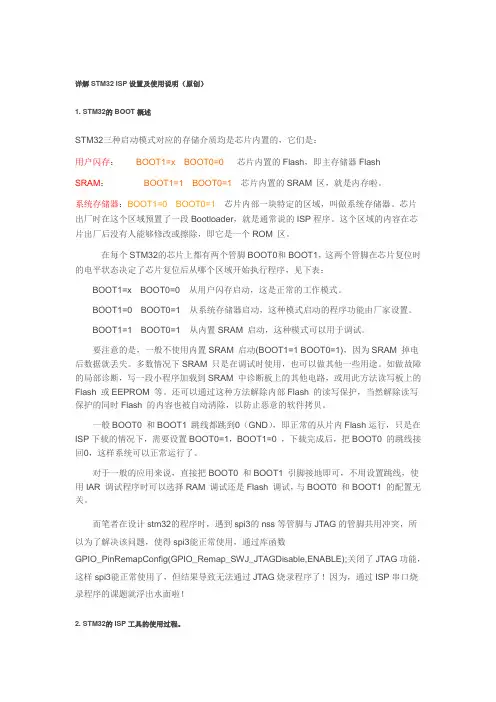

详解STM32 ISP设置及使用说明（原创）1. STM32的BOOT概述STM32三种启动模式对应的存储介质均是芯片内置的，它们是：用户闪存：BOOT1=x BOOT0=0芯片内置的Flash，即主存储器FlashSRAM：BOOT1=1 BOOT0=1芯片内置的SRAM 区，就是内存啦。
系统存储器：BOOT1=0 BOOT0=1芯片内部一块特定的区域，叫做系统存储器。
芯片出厂时在这个区域预置了一段Bootloader，就是通常说的ISP程序。
这个区域的内容在芯片出厂后没有人能够修改或擦除，即它是一个ROM 区。
在每个STM32的芯片上都有两个管脚BOOT0和BOOT1，这两个管脚在芯片复位时的电平状态决定了芯片复位后从哪个区域开始执行程序，见下表：BOOT1=x BOOT0=0 从用户闪存启动，这是正常的工作模式。
BOOT1=0 BOOT0=1 从系统存储器启动，这种模式启动的程序功能由厂家设置。
BOOT1=1 BOOT0=1 从内置SRAM 启动，这种模式可以用于调试。
要注意的是，一般不使用内置SRAM 启动(BOOT1=1 BOOT0=1)，因为SRAM 掉电后数据就丢失。
多数情况下SRAM 只是在调试时使用，也可以做其他一些用途。
如做故障的局部诊断，写一段小程序加载到SRAM 中诊断板上的其他电路，或用此方法读写板上的Flash 或EEPROM 等。
还可以通过这种方法解除内部Flash 的读写保护，当然解除读写保护的同时Flash 的内容也被自动清除，以防止恶意的软件拷贝。
一般BOOT0 和BOOT1 跳线都跳到0（GND），即正常的从片内Flash运行，只是在ISP下载的情况下，需要设置BOOT0=1，BOOT1=0 ，下载完成后，把BOOT0 的跳线接回0，这样系统可以正常运行了。
对于一般的应用来说，直接把BOOT0 和BOOT1 引脚接地即可，不用设置跳线，使用IAR 调试程序时可以选择RAM 调试还是Flash 调试，与BOOT0 和BOOT1 的配置无关。
