灯具的EMC测试简介

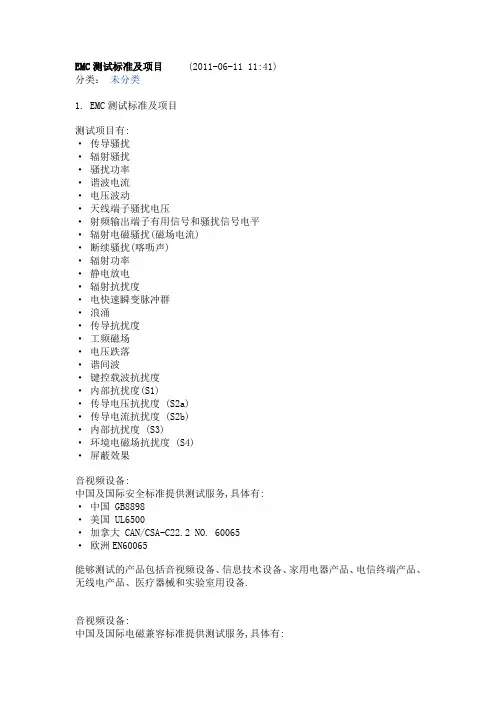

EMC测试标准及项目 (2011-06-11 11:41)分类：未分类1. EMC测试标准及项目测试项目有:· 传导骚扰· 辐射骚扰· 骚扰功率· 谐波电流· 电压波动· 天线端子骚扰电压· 射频输出端子有用信号和骚扰信号电平· 辐射电磁骚扰(磁场电流)· 断续骚扰(喀呖声)· 辐射功率· 静电放电· 辐射抗扰度· 电快速瞬变脉冲群· 浪涌· 传导抗扰度· 工频磁场· 电压跌落· 谐间波· 键控载波抗扰度· 内部抗扰度(S1)· 传导电压抗扰度 (S2a)· 传导电流抗扰度 (S2b)· 内部抗扰度 (S3)· 环境电磁场抗扰度 (S4)· 屏蔽效果音视频设备:中国及国际安全标准提供测试服务,具体有:· 中国 GB8898· 美国 UL6500· 加拿大 CAN/CSA-C22.2 NO. 60065· 欧洲EN60065能够测试的产品包括音视频设备、信息技术设备、家用电器产品、电信终端产品、无线电产品、医疗器械和实验室用设备.音视频设备:中国及国际电磁兼容标准提供测试服务,具体有:· 中国 GB13837,GB/T9383,GB17625.1,GB17625.2· 美国FCC Part 15· 加拿大BETS-7,ICES-003· 欧洲EN55013,EN22020, EN 61000-3-2, EN 61000-3-3· 澳洲AN/NZS CISPR 13信息技术产品:我们根据中国及国际电磁兼容标准提供测试服务,具体有:· 中国 GB9254,GB/T17618,GB17625.1,GB17625.2· 美国FCC Part 15· 加拿大ICES-003· 日本 VCCI· 欧洲EN55022,EN22024, EN 61000-3-2, EN 61000-3-3· 澳洲AN/NZS CISPR 22家用电器产品:中国及国际电磁兼容提供测试服务,具体有:· 中国 GB4343.1,GB/T4343.2,GB17625.1,GB17625.2· 美国FCC Part 15/18· 加拿大ICES-003· 欧洲EN55014-1,EN55014-2, EN 61000-3-2, EN 61000-3-3· 澳洲AN/NZS CISPR 14电信终端产品:我们根据中国及国际电磁兼容标准提供测试服务,具体有:· 中国 GB9254,GB/T17618,GB17625.1,GB17625.2,YD1032,GB19483,YD/T1103 · 欧洲EN55022,EN22024, EN 61000-3-2, EN 61000-3-3,EN301489无线电产品:TDE根据FCC法规或EN电磁兼容标准提供测试服务,最高测试频率可达40GHz: · 欧洲EN301489· 美国 FCC Part 15医疗器械产品:根据中国及国际电磁兼容标准以及美国FDA法规提供测试服务,具体有:· 中国 YY0505· 欧洲EN6060 1-1-2· FDA实验室用设备:根据中国及欧洲电磁兼容标准提供测试服务,具体有:· 中国 GB/T18268· 欧洲EN613262. EMC测试标准Safety 安全检测项目:电池安全性测试 EN60950-1/UL2054/UL1642信息类产品安全性测试 EN60950-1/IEC60950-1/UL60950-1CSA22.2-60950-1音视频类产品安全性测试 EN60065/IEC60065/UL6500/E60065-00 家电类产品安全性测试 EN60335/IEC60335灯具类产品安全性测试 EN60598-1/IEC60598-1变压器电源供电产品安全性测试 EN61558-1/IEC61558-1灯控制类产品安全性测试 EN61347-1/IEC61347-1风扇安全性测试 UL507家用马达类食物处理产品安全性测试 UL982烤箱或烤盘类产品安全性测试 UL1026咖啡壶及煮水类家用电器产品安全性测试 UL1082电长柄平底锅和煎炸类家用电器产品安全性测试 UL1083马达类按摩和训练类产品安全性测试 UL1647衣服熨烫类产品安全性测试 UL141个人用卫生和保健类产品安全性测试 UL14312类和3类变压器安全性测试 UL15852类电源安全性测试 UL1310节能灯具/电子镇流器安全性测试 UL1993/UL935便携式灯具安全性测试 UL153光源类产品安全性测试 UL1598EMC电磁兼容检测项目:工业、医疗和科学产品电磁干扰检测 EN55011/ CISPR11音视频/广播类产品电磁干扰检测 EN55013/ CISPR13家电类产品电磁干扰检测 EN55014-1/ CISPR14家电类产品电磁抗干扰检测 EN55014-2灯具类产品电磁波干扰检测 EN55015/ CISPR15灯具类产品电磁波干扰检测 EN61547音视频/广播类产品电磁抗干扰检测 EN55020/CISPR20信息技术类产品电磁干扰检测 EN55022/ CISPR22信息技术类产品电磁抗干扰检测 EN55024/CISPR24居住、商业、轻工业环境下产品电磁抗干扰检测 EN61000-6-1 工业环境下产品电磁抗干扰检测 EN61000-6-2居住、商业、轻工业环境下产品电磁干扰检测 EN61000-6-3工业环境下产品电磁干扰检测 EN61000-6-4电源谐波检测 EN60555-2/EN61000-3-2电压闪烁检测 EN60555-3/EN61000-3-3静电放电抗干扰检测 IEC/EN 61000-4-2射频电磁波抗干扰检测 IEC/EN 61000-4-3电性快速脉冲群抗干扰检测 IEC/EN 61000-4-4雷击抗干扰检测 IEC/EN 61000-4-5传导抗干扰检测 IEC/EN 61000-4-6电源频率磁场抗干扰检测 IEC/EN 61000-4-8电压瞬降抗干扰检测 IEC/EN 61000-4-11汽油车电磁干扰/抗干扰检测 EN55012交变湿热 Damp heat,cyclic IEC68-2-30恒定湿热Damp heat,steady state IEC68-2-67,IEC68-2-3 ◎ 电磁场评估 (EMF): EN50366◎ 环境可靠性实验项目高温Dry heat IEC60068-2-2低温Cold IEC60068-2-1冲击Shock IEC68-2-27。

工业、医疗和科学产品电磁干扰检测工业、医疗和科学产品电磁干扰检测 EN55011/ CISPR11音视频/广播类产品电磁干扰检测广播类产品电磁干扰检测 EN55013/ CISPR13 家电类产品电磁干扰检测家电类产品电磁干扰检测 EN55014-1/ CISPR14家电类产品电磁抗干扰检测家电类产品电磁抗干扰检测 EN55014-2 灯具类产品电磁波干扰检测灯具类产品电磁波干扰检测 EN55015/ CISPR15 灯具类产品电磁波干扰检测灯具类产品电磁波干扰检测 EN61547EN61547! @8 N3 N# b& {. @音视频/广播类产品电磁抗干扰检测广播类产品电磁抗干扰检测 EN55020/CISPR20 信息技术类产品电磁干扰检测信息技术类产品电磁干扰检测 EN55022/ CISPR22信息技术类产品电磁抗干扰检测信息技术类产品电磁抗干扰检测 EN55024/CISPR24EN55024/CISPR249 N3 I9 N6 e( N, 居住、商业、轻工业环境下产品电磁抗干扰检测轻工业环境下产品电磁抗干扰检测 EN61000-6-1EN61000-6-1) Q% H* 工业环境下产品电磁抗干扰检测工业环境下产品电磁抗干扰检测 EN61000-6-2 居住、商业、轻工业环境下产品电磁干扰检测轻工业环境下产品电磁干扰检测 EN61000-6-3EN61000-6-3/ r/ n! q- y6 工业环境下产品电磁干扰检测工业环境下产品电磁干扰检测 EN61000-6-4EN61000-6-42 x. 电源谐波检测电源谐波检测 EN60555-2/EN61000-3-2 电压闪烁检测电压闪烁检测 EN60555-3/EN61000-3-3EN60555-3/EN61000-3-34 F% l. ]0 G1 `: S9 静电放电抗干扰检测静电放电抗干扰检测 IEC/EN 61000-4-2 射频电磁波抗干扰检测射频电磁波抗干扰检测 IEC/EN 61000-4-3电性快速脉冲群抗干扰检测电性快速脉冲群抗干扰检测 IEC/EN 61000-4-4 雷击抗干扰检测雷击抗干扰检测 IEC/EN 61000-4-5传导抗干扰检测传导抗干扰检测 IEC/EN 61000-4-6 电源频率磁场抗干扰检测电源频率磁场抗干扰检测 IEC/EN 61000-4-8电压瞬降抗干扰检测电压瞬降抗干扰检测 IEC/EN 61000-4-11汽油车电磁干扰/抗干扰检测抗干扰检测 EN55012 电动车电磁干扰/抗干扰检测抗干扰检测 EN12184EN12184! U9 x' N- G0 T仪器仪表类产品电磁干扰/抗干扰检测抗干扰检测 EN61326 美国电磁干扰检测美国电磁干扰检测 FCC PART 15/ FCC PART 18 加拿大电磁干扰检测加拿大电磁干扰检测 ICES003ICES003% b- Y- n) m( w1 G: |$ v, ?主要技术指标: 射频电磁场辐射骚扰:30MHz-18GHz;传导骚扰:9kHz-30MHz;静电放电抗扰度:30kV;射频电磁场辐射抗扰度：80MHz-3.3GHz;电快速瞬变/脉冲群抗扰度:1kOhm:0.1-9kV ,50Ohm:0.1-2.25kV;浪涌(冲击)抗扰度:160V-4000V;射频场感应的传导骚扰抗扰度：9kHzTO1.2GHz;工频磁场抗扰度:250V ,16A,100A/m ，300A/m ，1000A/m;脉冲磁场抗扰度:2000A;电压暂降、短时中断和电压变化抗扰度:250V ,16A;电器照明和类似设备的无线电骚扰:0.15-30MHz;谐波电流/闪烁:电压：0-300V ，RMS 电流:0-37A EAK 电流:0-119A;汽车零部件无线电骚扰:9kHzTO18GHz;汽车零部件抗扰度:依据标准ISO7637,和3m 处200V/m,1m处,500V/m;骚扰功率：30MHz-1GHz；灯具磁场骚扰：9kHz-30MHz 。

常规产品检测及认证
ቤተ መጻሕፍቲ ባይዱ
ESD: 已采购测试电压为30kV的静电枪，符合IEC 61000-4-2 标准。（测试设备在武汉） RS: 在10m电波暗室内进行，测试频率涵盖80MHz-18GHz， 场强达到10V/m，符合IEC 61000-4-3标准。 （需做场均匀度平面校准） EFT: 采用TESEQ 3040系统，测试电压高达4.8kV，符合IEC 61000-4-4标准。 Surge：采用TESEQ 3060系统，1.2/50(8/20)uS组合波， 10/700uS通信波，测试电压等级达到6kV，符合IECE 61000-45标准。
常规产品检测及认证
认证国家(组织） CE IEC FCC VCCI IC CQC
检测标准 EN 55011/13/14/15/22，EN 300 386 EN 55024 IEC 61000-3-2，IEC 61000-3-3 IEC 61000-4-2/3/4/5/6/8/11 FCC Part 15，FCC Part 18 VCCI V3 ICES 003 GB 9254，CB 13837 GB 17626 系列
汽车电子零部件检测及认证 手持式发射试验（Handy transmitter）: 在10m电波暗 室内进行，有两套测试天线，一套为完全按照日程 28401NDS02[5]标准定制，另外一套按照ISO 114529:2012定制，能够满足大部分车厂标准要求（仅丰田的 TSC 7006G不满足，正在采购中）。天线目前放在广州实 验室，需要是可以调用。 低频磁场抗扰: 完全能够满足所有车厂和国标的测试要求。 沿电源线的电瞬态传导抗扰：最新购置了EM TEST的设 备，最大工作电流为60A，完全能够满足ISO 7637-2、宝 马、大众、通用、日产和国内大部分车厂的测试要求，目 前已知不能满足的只有丰田TSC 7001G中的field decay （场衰减试验）和load dump（抛负载）试验。

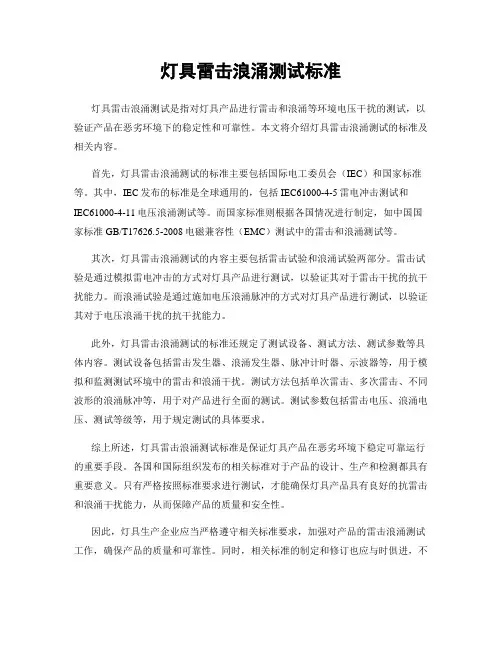

灯具雷击浪涌测试标准灯具雷击浪涌测试是指对灯具产品进行雷击和浪涌等环境电压干扰的测试，以验证产品在恶劣环境下的稳定性和可靠性。

本文将介绍灯具雷击浪涌测试的标准及相关内容。

首先，灯具雷击浪涌测试的标准主要包括国际电工委员会（IEC）和国家标准等。

其中，IEC发布的标准是全球通用的，包括IEC61000-4-5雷电冲击测试和IEC61000-4-11电压浪涌测试等。

而国家标准则根据各国情况进行制定，如中国国家标准GB/T17626.5-2008电磁兼容性（EMC）测试中的雷击和浪涌测试等。

其次，灯具雷击浪涌测试的内容主要包括雷击试验和浪涌试验两部分。

雷击试验是通过模拟雷电冲击的方式对灯具产品进行测试，以验证其对于雷击干扰的抗干扰能力。

而浪涌试验是通过施加电压浪涌脉冲的方式对灯具产品进行测试，以验证其对于电压浪涌干扰的抗干扰能力。

此外，灯具雷击浪涌测试的标准还规定了测试设备、测试方法、测试参数等具体内容。

测试设备包括雷击发生器、浪涌发生器、脉冲计时器、示波器等，用于模拟和监测测试环境中的雷击和浪涌干扰。

测试方法包括单次雷击、多次雷击、不同波形的浪涌脉冲等，用于对产品进行全面的测试。

测试参数包括雷击电压、浪涌电压、测试等级等，用于规定测试的具体要求。

综上所述，灯具雷击浪涌测试标准是保证灯具产品在恶劣环境下稳定可靠运行的重要手段。

各国和国际组织发布的相关标准对于产品的设计、生产和检测都具有重要意义。

只有严格按照标准要求进行测试，才能确保灯具产品具有良好的抗雷击和浪涌干扰能力，从而保障产品的质量和安全性。

因此，灯具生产企业应当严格遵守相关标准要求，加强对产品的雷击浪涌测试工作，确保产品的质量和可靠性。

同时，相关标准的制定和修订也应与时俱进，不断提高测试的科学性和实用性，以适应不断发展的市场需求和技术变革。

只有如此，才能更好地推动灯具产品的技术进步和产业发展。
