UG NX 螺栓螺母及装配

单个零件指独立存在的零件几何体， 可以添加到一个装配中，但本身不能作为 装配件。
6．主模型
主模型是一种可同时用于工程图、装 配、加工、机构分析和有限元分析等应用 模块引用的Unigraphics NX 2部件模型。
6.1.1 装配概念
Unigraphics NX 2装配操作是建立类 似于网页之间的链接，并定义部件之间的 位置关系的过程。
6.3.2 编辑爆炸图
1．隐藏组件
隐藏组件选项使选取的组件不在装配 模型中出现。
2．显示组件
显示组件选项是隐藏组件的逆操 作，在爆炸图工具条中单击图标，或 在菜单栏中选择“装配”→“爆炸视 图”→“显示组件”，系统打开如图 6-47所示对话框。该对话框中显示被 隐藏了组件的装配件名称，选取该名 称，单击“确定”，显示被隐藏的组 件。

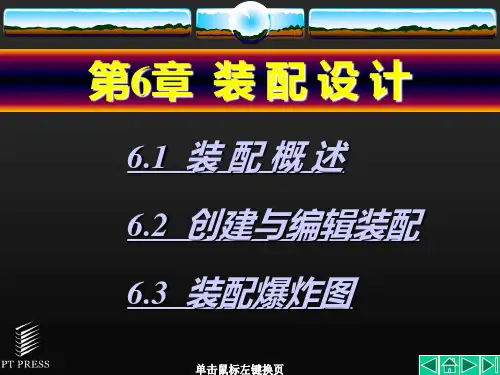

第6章 装 配 设 计
6.1 装 配 概 述 6.2 创建与编辑装配 6.3 装配爆炸图
Unigraphics NX 2的装配功能是指在 装配中建立部件之间的链接关系，并通过 关联条件在部件之间建立约束关系来确定 部件在装配中的位置。在装配过程中，部 件的三维实体只被装配引用，而没有复制 到装配中。整个装配件与部件之间是相互 关联的，如果某个部件被修改，则引用它 的装配件自动更新功能。
5．镜像装配 6．创建阵列
该对话框“选择部件文件”按钮用于 打开部件名对话框，查找未载入的部件。 选择载入的部件下方的列表框中列出了近 期用过的零件，部件名下方的下拉框用于 显示当前选取的部件名称。未激活的“选 择拥有者”按钮用于选取部件子装配， “选择组件”按钮用于选择子装配中的部 件。
选取上图对话框中的名为“jiandao” 的洗手液瓶体，单击“确定”。打开“增 加已有部件”对话框，选取的零件显示在 小窗口中，如图6-21所示。

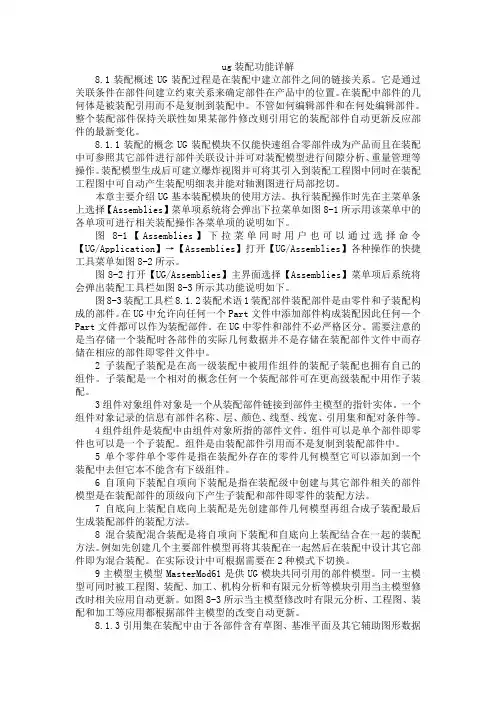

ug装配功能详解8.1装配概述UG装配过程是在装配中建立部件之间的链接关系。

它是通过关联条件在部件间建立约束关系来确定部件在产品中的位置。

在装配中部件的几何体是被装配引用而不是复制到装配中。

不管如何编辑部件和在何处编辑部件。

整个装配部件保持关联性如果某部件修改则引用它的装配部件自动更新反应部件的最新变化。

8.1.1装配的概念UG装配模块不仅能快速组合零部件成为产品而且在装配中可参照其它部件进行部件关联设计并可对装配模型进行间隙分析、重量管理等操作。

装配模型生成后可建立爆炸视图并可将其引入到装配工程图中同时在装配工程图中可自动产生装配明细表并能对轴测图进行局部挖切。

本章主要介绍UG基本装配模块的使用方法。

执行装配操作时先在主菜单条上选择【Assemblies】菜单项系统将会弹出下拉菜单如图8-1所示用该菜单中的各单项可进行相关装配操作各菜单项的说明如下。

图8-1【Assemblies】下拉菜单同时用户也可以通过选择命令【UG/Application】→【Assemblies】打开【UG/Assemblies】各种操作的快捷工具菜单如图8-2所示。

图8-2打开【UG/Assemblies】主界面选择【Assemblies】菜单项后系统将会弹出装配工具栏如图8-3所示其功能说明如下。

图8-3装配工具栏8.1.2装配术语1装配部件装配部件是由零件和子装配构成的部件。

在UG中允许向任何一个Part文件中添加部件构成装配因此任何—个Part文件都可以作为装配部件。

在UG中零件和部件不必严格区分。

需要注意的是当存储一个装配时各部件的实际几何数据并不是存储在装配部件文件中而存储在相应的部件即零件文件中。

2子装配子装配是在高一级装配中被用作组件的装配子装配也拥有自己的组件。

子装配是一个相对的概念任何一个装配部件可在更高级装配中用作子装配。

3组件对象组件对象是一个从装配部件链接到部件主模型的指针实体。

一个组件对象记录的信息有部件名称、层、颜色、线型、线宽、引用集和配对条件等。

UG装配模块教程UG装配是UG软件的重要功能之一，它可以帮助用户实现CAD设计模型的装配操作。

本文将为大家介绍UG装配模块的基本操作和主要功能。

首先，打开UG软件后，选择新建装配模型。

UG软件的装配模块主要包含装配文件(.prt)和虚拟装配(.asm)两种类型。

装配文件主要用于创建新的装配部件，而虚拟装配则用于组织和管理不同装配部件之间的关系。

在装配模块中，我们可以通过选择适当的装配关系来确定装配模型之间的连接方式。

常见的装配关系包括约束、对准和运动学等。

其中，约束关系可以用于确定装配部件相对位置的位置约束、角度约束和尺寸约束等。

对准关系可以将装配部件与参考对象进行对准，使得其位置和方向与参考对象匹配。

运动学关系可以用于模拟装配部件的运动，例如旋转、平移和拉伸等。

在创建装配部件时，我们可以通过多种方法导入已有的零件文件。

UG软件支持导入多种文件格式，如IGES、STEP和STL等。

同时，UG软件还提供了自定义属性功能，可以为装配部件添加额外的属性信息，如名称、材料和重量等。

这些自定义属性可以方便地用于装配分析和物料清单等。

在装配模型创建完成后，我们可以进行装配分析。

装配分析主要用于检查装配模型是否满足设计要求，以及确定装配部件之间的相互影响。

UG软件提供了多种分析工具，如碰撞检测、运动学模拟和结构分析等。

通过这些分析工具，我们可以评估装配模型的可行性和可靠性，并进行相应的优化设计。

除了基本的装配操作和分析功能外，UG软件还提供了其他一些高级功能。

例如，装配部件的可见性管理功能可以根据需要显示或隐藏特定的装配部件。

装配部件的优化设计功能可以通过设置参数和目标函数，自动生成最佳的装配设计方案。

另外，UG软件还具有BOM(物料清单)管理功能，可以自动生成装配模型的物料清单和报告。

总之，UG装配模块是UG软件中非常重要和强大的功能之一、通过学习和应用UG装配模块，我们可以更加方便地进行CAD设计模型的装配操作和分析。

9) 轻量级小平面表示
小平面表示是实体模型的影子轻量级摹本。它们通常被置于引用集中以允许装配显示模型的 影子而不是整个模型。
使用轻量级表示可显著提高装配的性能和内存利用率。它们还允许进行某些操作，如近似距 离测量、碰撞检查和视图绘制。这些表示可在组件或装配级上进行维护。
本机模式下的下列性能提高示例是在包含 1000 个部件的装配上进行测量的。
自然，公司的引用集标准必须付诸实施，其中某些标准可通过用户默认设置强制执行。 应特别考虑将轻量级 (FACET) 引用置于默认引用集列表顶部并打开“应用到所有级”。
注释: 如果必须使用引用集以正确显示位于相同子装配中的两个或多个不同变化（这些情况较 为少见），必须注意防止“默认引用集”选项干扰显示。（请参见避免在子装配中使用引用 集最佳实践以了解更多细节。）
3 会话性能
在应用加载性能和关联控制技术建立有效的工作区后，您可以使用一些能极大影响会话性能 的功能。其中包括：
可视化性能 - 将显示更新降至最低。 控制更新 - 控制数据更新。 重量（质量）管理 － 以尽可能少的重新计算来维护准确的重量（质量）数据的技术。 间隙分析 － 控制间隙分析和最小化重新计算的方法。 硬件建议 － 添加少量硬件即可提高性能。 避免重量级事例 － 某些操作（如在装配级的颜色更改），要求装配存储相当多的数据。
如果要重定位与部分加载的某个组件配对的组件，则在完全加载该组件前，系统将首先 要求确认此操作。
注释: 您可在装配导航器的只读列中看到文件的部分加载状态。部分加载的文件在该列中具有 一个虚线框。
7) 默认引用集
应使用“默认引用集”加载选项来为大装配建立默认引用集，该大装配将利用引用集的功能， 来限制加载的数据量。该加载选项允许您强制设置引用集加载优先级，不考虑装配以前 是如何保存的。
