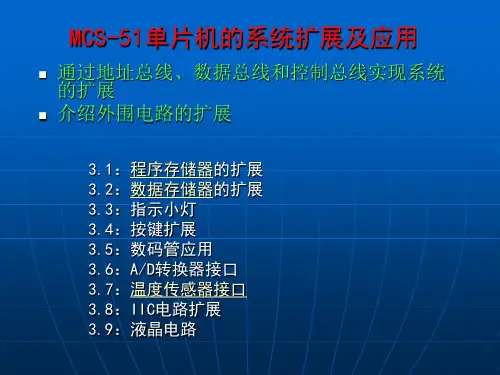

51单片机外围电路ppt
- 格式:ppt
- 大小:727.00 KB
- 文档页数:70


F PG A和外围51单片机的通信(总5页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1 单片机与FPGA的接口方式单片机与FPGA的接口方式一般有两种,即总线方式与独立方式。
MCS-51单片机具有很强的外部总线扩展能力,利用片外三总线结构很容易实现单片机与FPGA的总线接口,而且单片机以总线方式与FPGA进行数据与控制信息通信也有许多优点:速度快;节省PLD 芯片的I/O口线;相对于非总线方式,单片机编程简捷,控制可靠;在FPGA中通过逻辑切换,单片机易于与SRAM或ROM接口。
单片机与FPGA以总线方式通信的逻辑设计,重要的是要详细了解单片机的总线读写时序,根据时序图来设计逻辑结构,其通信的时序必须遵循单片机内固定的总线方式读/写时序。
FPGA的逻辑设计也相对比较复杂,在程序设计上必须与接口的单片机程序相结合,严格安排单片机能访问的I/O空间。
单片机以总线方式与FPGA进行数据通信与控制时,其通信工作时序是纯硬件行为,速度要比前一种方式快得多,另外若在FPGA内部设置足够的译码输出,单片机就可以仅通过19根I/O线在FPGA与单片机之间进行通信和控制信息交换,这样可以节省FPGA芯片的I/O线。
其原理图如图1所示。
2 总线接口逻辑设计2.1 接口设计思想单片机与CPLD/FPC,A以总线方式通信的逻辑设计,重要的是要详细了解单片机的总线读写时序,根据时序图来设计逻辑结构。
MCS-51系列单片机的时序图如图2所示。
ALE为地址锁存使能信号,可利用其下降沿将低8位地址锁存于FPGA中的地址锁存器(LATCH_ADDRES)中;当ALE将低8位地址通过P0锁存的同时,高8位地址已稳定建立于P2口,单片机利用读指令允许信号PSEN的低电平从外部ROM中将指令从P0口读入,由时序图可见,其指令读入的时机是在PSEN的上升沿之前。
接下来,由P2口和P0口分别输出高8位和低8位数据地址,并由ALE的下降沿将P0口的低8位地址锁存于地址锁存器。
