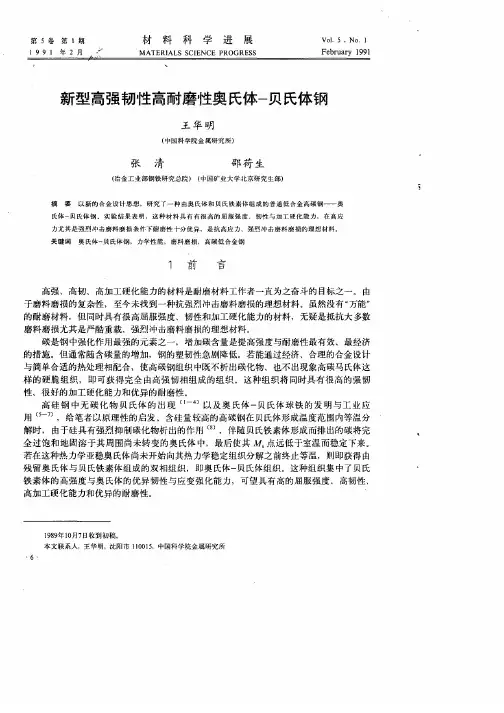

新型高强韧性高耐磨性奥氏体—贝氏体钢

低碳板条贝氏体形貌
低碳板条贝氏体形貌是指在低碳合金钢中形成的一种特殊的微观组织结构。

它是一种由细小的板条状碳化物组成的组织，通常存在于经过适当热处理后的钢材中。

低碳板条贝氏体形貌的形成需要经历两个阶段：首先是奥氏体的形成，然后通过快速冷却或淬火使其转变为贝氏体。

在快速冷却过程中，碳原子会在晶体间隙中聚集形成板条状碳化物，这些板条状碳化物与贝氏体基体之间形成了一种特殊的形貌。

低碳板条贝氏体形貌具有以下特点：
微观组织中分布有大量的细小板条状碳化物，这些碳化物的形貌类似于贝壳的外形，因此得名贝氏体。

碳化物的存在可以增加钢材的硬度和强度，提高其抗拉强度和耐磨性。

板条状碳化物的分布对钢材的塑性和韧性有一定的影响，使其相对于完全奥氏体组织来说更加脆性。

低碳板条贝氏体形貌的应用广泛，特别是在需要较高强度和硬度的零部件制造中，如汽车零部件、机械零部件等。

通过合适的热处理工艺和合金设计，可以控制和优化低碳板条贝氏体形貌的性能，使其在实际应用中发挥更好的效果。

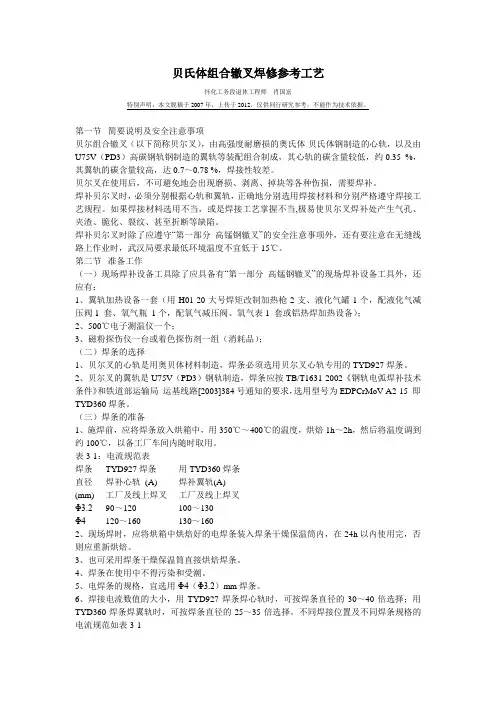

贝氏体组合辙叉焊修参考工艺怀化工务段退休工程师肖国富特别声明：本文脱稿于2007年，上传于2012，仅供同行研究参考，不能作为技术依据。

第一节简要说明及安全注意事项贝尔组合辙叉（以下简称贝尔叉），由高强度耐磨损的奥氏体-贝氏体钢制造的心轨，以及由U75V（PD3）高碳钢轨钢制造的翼轨等装配组合制成，其心轨的碳含量较低，约0.35 %，其翼轨的碳含量较高，达0.7～0.78 %，焊接性较差。

贝尔叉在使用后，不可避免地会出现磨损、剥离、掉块等各种伤损，需要焊补。

焊补贝尔叉时，必须分别根据心轨和翼轨，正确地分别选用焊接材料和分别严格遵守焊接工艺规程。

如果焊接材料选用不当，或是焊接工艺掌握不当,极易使贝尔叉焊补处产生气孔、夹渣、脆化、裂纹、甚至折断等缺陷。

焊补贝尔叉时除了应遵守“第一部分高锰钢辙叉”的安全注意事项外，还有要注意在无缝线路上作业时，武汉局要求最低环境温度不宜低于15℃。

第二节准备工作（一）现场焊补设备工具除了应具备有“第一部分高锰钢辙叉”的现场焊补设备工具外，还应有：1、翼轨加热设备一套（用H01-20大号焊矩改制加热枪2支、液化气罐1个，配液化气减压阀1 套、氧气瓶1个，配氧气减压阀、氧气表1 套或铝热焊加热设备）；2、500℃电子测温仪一个；3、磁粉探伤仪一台或着色探伤剂一组（消耗品）；（二）焊条的选择1、贝尔叉的心轨是用奥贝体材料制造，焊条必须选用贝尔叉心轨专用的TYD927焊条。

2、贝尔叉的翼轨是U75V（PD3）钢轨制造，焊条应按TB/T1631-2002《钢轨电弧焊补技术条件》和铁道部运输局运基线路[2003]384号通知的要求，选用型号为EDPCrMoV-A2-15 即TYD360焊条。

（三）焊条的准备1、施焊前，应将焊条放入烘箱中，用350℃～400℃的温度，烘焙1h～2h，然后将温度调到约100℃，以备工厂车间内随时取用。

表3-1：电流规范表焊条直径(mm) TYD927焊条焊补心轨(A)用TYD360焊条焊补翼轨(A)工厂及线上焊叉工厂及线上焊叉Φ3.290～120 100～130Φ4120～160 130～1602、现场焊时，应将烘箱中烘焙好的电焊条装入焊条干燥保温筒内，在24h以内使用完，否则应重新烘焙。

1 1 1 1 1 1 1 1 1
53 54 55 56 57 58 59 60 61 62 63 64 65 66 67

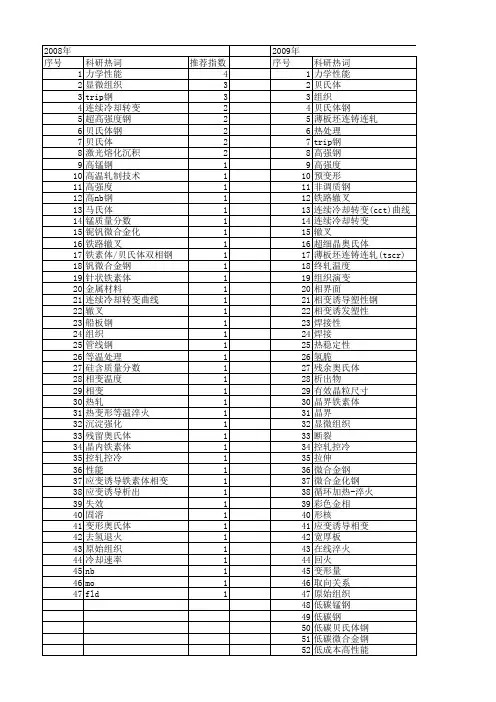

单向拉伸 冷变形 内耗 低合金高强钢 低合金高强度钢 位错密度 临界冷却速度 x120级管线钢 trip1000钢 tig焊 t23钢 snoek-k(o)ster sem原位拉伸 cct曲线 45钢
科研热词 力学性能 贝氏体钢 贝氏体 组织 相变 显微组织 控轧控冷 微观组织 低碳贝氏体钢 trip钢 高强钢 高nb x80管线钢 马氏体量 马氏体/奥氏体 韧性 静态和动态cct 铌 针状铁素体 退火工艺 连续退火 连续冷却转变曲线 超低碳贝氏体钢 背散射电子衍射 组织演变 纳米贝氏体 纳米压痕硬度 碳铌浓度积 砷 研制 环境断裂 焊缝金属 热镀锌trip钢 热输入 热稳定性 热模拟 热影响区 热处理 激光焊接 残余奥氏体 析出 断裂机理 断口分离 性能 微合金钢 峰 屈强比 回火温度 回火 含钒trip钢 合金化 变形行为 原位观察
推荐指数 4 3 3 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
2009年 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52
科研热词 力学性能 贝氏体 组织 贝氏体钢 薄板坯连铸连轧 热处理 trip钢 高强钢 高强度 预变形 非调质钢 铁路辙叉 连续冷却转变(cct)曲线 连续冷却转变 辙叉 超细晶奥氏体 薄板坯连铸连轧(tscr) 终轧温度 组织演变 相界面 相变诱导塑性钢 相变诱发塑性 焊接性 焊接 热稳定性 氢脆 残余奥氏体 析出物 有效晶粒尺寸 晶界铁素体 晶界 显微组织 断裂 控轧控冷 拉伸 微合金钢 微合金化钢 循环加热-淬火 彩色金相 形核 应变诱导相变 宽厚板 在线淬火 回火 变形量 取向关系 原始组织 低碳锰钢 低碳钢 低碳贝氏体钢 低碳微合金钢 低成本高性能

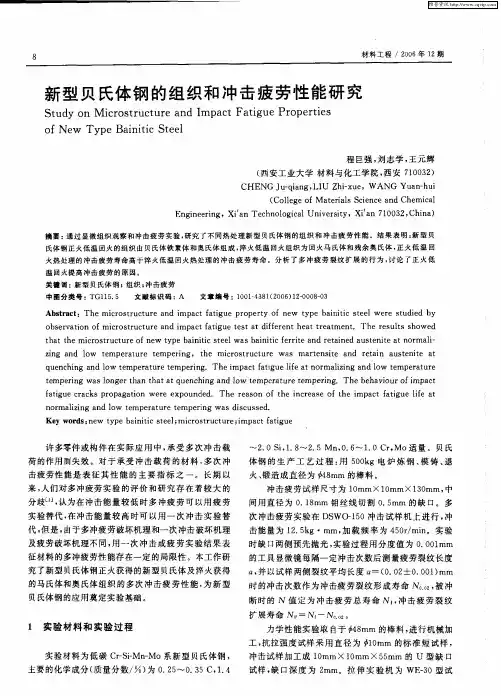

摘要 ： 通过显微组织观察 和冲击疲劳实验 ， 研究 了不同热处理新型 贝氏体钢 的组织 和 冲击疲 劳性能 结 果表 明： 型贝 新 氏体 钢正火低温 回火 的组织 由贝 氏体铁素体和奥氏体组成 ， 淬火低温 回火组织为 回火 马氏体和残余 奥氏体 ， 正火 低温 回
火热处理 的冲击疲 劳寿命高于淬火低温 回火热处理 的冲击 疲劳寿命 。分 析 了多 冲疲劳裂纹 扩展 的行 为 ， 讨论 了正火低
ｎｏ ｍａ ｉｉ ｇ ａ ｏｗ ｅ ｐ ｒ ｔ ｒ ｅ ｒ ｌｚｎ ｎｄ ｌ ｔ ｍ ｅ ａ ｕ ｅ ｔ ｍｐｅ ｉ ｓ ｄｉｃ ｓ ｅ ． ｒｎｇ ｗａ ｓ ｕ ｓ ｄ
Ｋｅ ｒ ｓ ｎ ｗ ｙ ｅｂ ｉｉｉ ｓｅ ｌｍ ｉｒ ｓｒ ｃ ｕ ｅ； ｐ ｃ ａ ｉ ｕ ｙｗｏ ｄ ： ｅ ｔ ｐ ａｎｔｃ ｔ ｅ ； ｃｏ ｔｕ ｔ ｒ ｉ ａ ｔｆｔｇ ｅ ｍ
～
２ ０Ｓ ，． ～２ ５Ｍｎ ０ ６ ． ｒＭｏ适量 。贝 氏 ． ｉ１ ８ ． ， ． ～１ ０Ｃ ，
体 钢 的 生 产 工 艺 过 程 ： ５０ ｇ电 炉 炼 钢 、 铸 、 用 ０ｋ 模 退 火、 锻造 成直 径 为 ￣８ ４ ｍｍ 的棒 料 。
ｏ ｓ ｒ ａ ｉ ｎ ｏ ｃ ｏ ｔ ｕ ｔ ｒ ｎ ｍｐ ｃ ａ ｉ ｕ ｅ ｔ ａ ｉｆ ｒ ｎ ｅ ｔｔ ｅ ｔ ｅ ｔ Ｔｈ ｅ ｕ ｔ ｈ ｗｅ ｂ ｅ ｖ ｔ ｆｍｉｒ ｓ ｒ ｅ ｕ ｅ ａ ｄ ｉ ａ ｔｆ ｔ ｅ ｔ ｓ ｔ ｄ ｆｅ ｅ ｔ ｈ ａ ｒ ａ ｍ ｎ ． ｏ ｇ ｅ ｒ ｓ ｌｓ ｓ ｏ ｄ
温 回火提高冲击疲 劳的原因。 关键词 ： 新型贝氏体钢 ； 组织 ； 冲击疲 劳
中 田 分 类 号 ： Ｇ１５ ５ Ｔ １ ． 文献标识码 ： Ａ 文 章 编 号 ：１０ —３ １ ２ ０ ） ２０ ０ —３ ０ １４ ８ （０ ６ １－０ ８０
