当前位置：文档之家 › 杨氏模量

杨氏模量

  • 格式：docx
  • 大小：149.17 KB
  • 文档页数：7

杨氏模量

定义：根据胡克定律，在物体的弹性限度内，应力与应变成正比，比值被称为材料的杨氏模量，它是表征材料性质的一个物理量，仅取决于材料本身的物理性质。杨氏模量的大小标志了材料的刚性，杨氏模量越大，越不容易发生形变。

用拉伸法测金属丝的杨氏模量参考报告

一、实验目的

1.学会用拉伸法测量杨氏模量；

2.掌握光杠杆法测量微小伸长量的原理；

3.学会用逐差法处理实验数据；

4.学会不确定度的计算方法，结果的正确表达；

5.学会实验报告的正确书写。

二、实验器材

YWC-1杨氏弹性模量测量仪（包括望远镜、测量架、光杠杆、标尺、砝码）、钢卷尺（0-200cm ,0.1cm） 、游标卡(0-150mm,0.02mm)、螺旋测微器(0-25mm,0.01mm)

三、验原理

在外力作用下，固体所发生的形状变化称为形变。它可分为弹性形变和塑性形变两种。本实验中，只研究金属丝弹性形变，为此，应当控制外力的大小，以保证外力去掉后，物体能恢复原状。

最简单的形变是金属丝受到外力后的伸长和缩短。金属丝长

L，截面积为S，沿长度方向施力F后，物体的伸长L，则在金属丝的弹性限度内，有：

LLSFY 我们把Y称为杨氏弹性模量。

如上图：

201DAAtgxL )(201AADxL

)(8)(241012012AAxdFLDLAADxdFLLSFY

四、实验内容

<一> 仪器调整

1、杨氏弹性模量测定仪底座调节水平；

2、平面镜镜面放置与测定仪平面垂直；

3、将望远镜放置在平面镜正前方1.500-2.000m左右位置上；

4、粗调望远镜：将镜面中心、标尺零点、望远镜调节等高,望远

镜的缺口、准星对准平面镜中心，并能在望远镜外看到尺子的像；

5、调节物镜焦距能看到尺子清晰的像，调节目镜焦距能清晰的看到叉丝；

6、调节叉丝在标尺0刻度cm2以内，并使得视差不超过半格。

<二>测量

1.下无挂物时标尺的读数0A；

2.依次挂上kg1的砝码，七次，计下7654321,,,,,,AAAAAAA；

3.依次取下kg1的砝码，七次，计下'7'65'4'3'2'1,,,,,,'AAAAAAA；

4.用米尺测量出金属丝的长度L（两卡口之间的金属丝）、镜面到尺子的距离D；

5.用游标卡尺测量出光杠杆x、用螺旋测微器测量出金属丝直径d。

<三>数据处理方法——逐差法

1、实验测量时，多次测量的算术平均值最接近于真值。但是简单的求一下平均还是不能达到最好的效果，我们多采用逐差法来处理这些数据。

逐差法采用隔项逐差：

4)()()()(37261504AAAAAAAAA

注：上式中的A为增重kg4的金属丝的伸长量。

五、（1）数据的记录

（2）数据处理

1、求iA

'20000.000.000.001022AAAm 同理求得其它iA填入表中

0221222A仪仪仪 同理求得 i mi（kg） 加砝码

iA（210m） 减砝码

'iA

（210m） 平均值

iA

（210m） 4iiiAAA

（210m） 不确定度

0

1

2

3 0.000

1.000

2.000

3.000 0.00

0.47

0.94

1.38 0.00

0.49

0.98

1.40 0.00

0.48

0.96

1.39 1.84

1.82

1.80

1.82 A0.06210m

4

5

6

7 4.000

5.000

6.000

7.000 1.83

2.29

2.77

3.21 1.85

2.31

2.75

3.21 1.84

2.30

2.76

3.21 AAA=(1.820.06)210m

直径 未加载(310m) 加满载(310m)

平均值d 0.600310m

d上 0.601 0.601 0.599 0.599

d中 0.601 0.601 0.600 0.600 不确定度：d 0.006 310m

d下 0.602 0.601 0.596 0.598 ddd(6.000.06)410m

其

他

数

据 螺旋测微器零点读数：0.000 310m ;游标卡尺零点读数0.00310m

D(1.5020  0.0005) m

L(6.820 0.005) 110m

x(7.660 0.002) 210m

结

果

表

达 Y=（2.04 0.13）11102/mN 相对不确定度：6.3% 百分差： －0.5%

12345622AAAAAA仪

2、求iA

20401.840.001.8410AAAm 同理求得1A，2A，3A填入表中

040222222AAA仪仪仪 同理求得123AAA仪

3、求A

金属丝伸长量

405162732()()()()41.841.821.801.8241.8210AAAAAAAAAm

222222(1.841.82)(1.821.82)(1.801.82)(1.821.82)4130.01710iAAASm

222220.0170.050.0610AASm仪

4、求金属丝直径d

1234567891011123120.6010.6010.6020.6010.6010.6010.5990.6000.5960.5990.6000.598120.60010dddddddddddddm

2222222222222(0.6010.600)(0.6010.600)(0.6020.600)(0.6010.600)11(0.6010.600)(0.6010.600)(0.5990.600)(0.6000.600)12111(0.5960.600)(0.5990.600)(0.6000.600)(0.5980.600)11idddS30.001710m

2232323(0.001710)(0.00510)0.00610ddSm仪

5、求Y

111224222884.0009.806.820101.50202.0410/3.142(6.0010)7.660101.8210FLDYNmdxA

222222YLDXdAYELDXYAd

=222220.0050.00050.060.0020.0626.8201.50206.007.6601.82

=6.3%

111122.04106.3%0.1310/YYYENm

标准值：11202.0510/YNm

百分差：111101102.04102.0510100%0.5%2.0510PYYEY 注：本实验百分差10%

六、误差分析

1.误差主要取决于金属丝的微小变化量和金属丝的直径，由于平

台上的圆柱形卡头上下伸缩存在系统误差，用望远镜 读取微小

变化量时存在随机误差。

2.实验测数据时，由于砝码的摇晃使得金属丝没有绝对静止，读

数时存在随机误差。

3.测量金属丝直径时，由于存在椭圆形，故测出的直径存在系统

误差和随机误差。

4.测量D时米尺没有拉水平，测量L时米尺没有铅垂导致误差存

在。

5.测量X时，由于作垂线没有完全的垂直，导致X值的测量存在

误差。

合集下载

钢 杨氏模量

钢 杨氏模量

钢 杨氏模量

钢的杨氏模量是指钢材在受到外力作用下，单位应力下的应变率。杨氏模量是衡量材料刚度和弹性的重要指标，也是评估材料力学性能的重要参数之一。

钢是一种重要的结构材料，在建筑、桥梁、机械制造等领域广泛应用。钢的杨氏模量通常在200-210 GPa之间，具体数值取决于钢的成分、热处理工艺、晶体结构等因素。

钢的杨氏模量与钢的成分有密切关系。一般来说，碳含量越高，杨氏模量越大。同时，合金元素的加入也会影响钢的杨氏模量。例如，铬、钼等元素可以提高钢的强度和硬度，但会降低钢的杨氏模量。

热处理对钢的杨氏模量也有影响。正火、淬火等工艺可以提高钢的强度和硬度，但会降低钢的杨氏模量。而退火则可以提高钢的韧性和塑性，同时也会增加钢的杨氏模量。

钢的晶体结构也会影响其杨氏模量。一般来说，钢的晶体结构越紧密，杨氏模量越大。例如，奥氏体结构的钢比体心立方结构的钢具有更高的杨氏模量。

总之，钢的杨氏模量是一个综合性指标，受到多种因素的影响。在实际应用中，需要根据具体情况选择合适的钢材，并进行相应的热处理和加工工艺，以满足不同领域对材料性能的要求。

杨氏模量公式

杨氏模量公式

杨氏模量公式

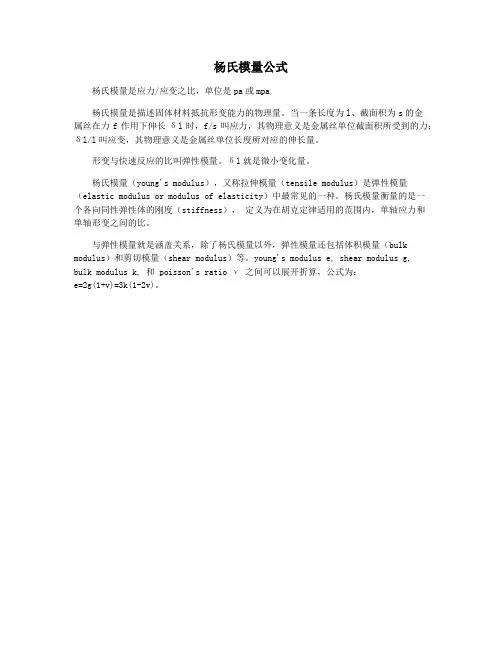

杨氏模量是应力/应变之比，单位是pa或mpa

杨氏模量是描述固体材料抵抗形变能力的物理量。当一条长度为l、截面积为s的金属丝在力f作用下伸长δl时，f/s叫应力，其物理意义是金属丝单位截面积所受到的力；δl/l叫应变，其物理意义是金属丝单位长度所对应的伸长量。

形变与快速反应的比叫弹性模量。δl就是微小变化量。

杨氏模量（young's modulus），又称拉伸模量（tensile modulus）是弹性模量（elastic modulus or modulus of elasticity）中最常见的一种。杨氏模量衡量的是一个各向同性弹性体的刚度（stiffness）， 定义为在胡克定律适用的范围内，单轴应力和单轴形变之间的比。

与弹性模量就是涵盖关系，除了杨氏模量以外，弹性模量还包括体积模量（bulk

modulus）和剪切模量（shear modulus）等。young's modulus e, shear modulus g,

bulk modulus k, 和 poisson's ratio ν 之间可以展开折算，公式为：e=2g(1+v)=3k(1-2v)。

弯曲模量 杨氏模量 值

弯曲模量 杨氏模量 值

弯曲模量 杨氏模量 值

在材料力学中，弯曲模量和杨氏模量是描述材料在受力时变形特性的两个重要参数。它们分别反映了材料在弯曲和拉伸过程中的刚度，是工程设计和材料选择中不可或缺的参考指标。

一、弯曲模量概述

弯曲模量，又称挠曲模量，是指材料在受力弯曲时，应力与应变之间的比例系数。它反映了材料抵抗弯曲变形的能力，是评价材料弯曲刚度的重要指标。在工程应用中，弯曲模量常用于计算梁、板等结构的弯曲变形和应力分布。

弯曲模量的测量通常采用三点弯曲试验或四点弯曲试验。在这些试验中，试样被放置在两个支点之间，并在试样中央施加集中载荷。通过测量试样在载荷作用下的挠度（变形量），结合试样的几何尺寸和载荷大小，可以计算出材料的弯曲模量。

二、杨氏模量概述

杨氏模量，又称拉伸模量或弹性模量，是指材料在受拉伸力时，应力与应变之间的比例系数。它反映了材料抵抗拉伸变形的能力，是评价材料拉伸刚度的重要指标。在工程应用中，杨氏模量广泛用于计算杆、轴等结构的拉伸变形和应力分布。

杨氏模量的测量通常采用拉伸试验。在拉伸试验中，试样被夹持在试验机的夹具之间，并施加逐渐增大的拉伸力。通过测量试样在拉伸过程中的伸长量（变形量），结合试样的原始尺寸和拉伸力大小，可以计算出材料的杨氏模量。

三、弯曲模量与杨氏模量的区别与联系

虽然弯曲模量和杨氏模量都是描述材料变形特性的参数，但它们在物理意义、测量方法以及工程应用等方面存在显著差异。

1. 物理意义不同：弯曲模量描述的是材料在弯曲过程中的刚度，而杨氏模量描述的是材料在拉伸过程中的刚度。这意味着两者分别反映了材料在不同受力状态下的变形行为。

2. 测量方法不同：弯曲模量通常通过三点弯曲试验或四点弯曲试验来测量，而杨氏模量则通过拉伸试验来测量。这两种试验方法在试样的准备、加载方式以及变形量的测量等方面都有所不同。

3. 工程应用不同：由于弯曲模量和杨氏模量分别反映了材料在弯曲和拉伸过程中的变形特性，因此它们在工程应用中的侧重点也有所不同。例如，在桥梁、建筑等需要承受弯曲载荷的结构设计中，弯曲模量是重要的参考指标；而在机械、汽车等需要承受拉伸载荷的部件设计中，杨氏模量则更为关键。

土的杨氏模量

土的杨氏模量

土的杨氏模量

摘要：

1.土的杨氏模量的概念与意义

2.土的杨氏模量的测试方法

3.土的杨氏模量的应用领域

4.提高土的杨氏模量的措施

5.总结

正文：

土的杨氏模量是一个重要的土壤物理性质参数，它反映了土壤的弹性特性。杨氏模量越大，土壤的抗压能力越强，反之则越弱。在工程实践中，了解和提高土的杨氏模量对于土壤的稳定性和承载能力具有重要意义。

一、土的杨氏模量的概念与意义

杨氏模量（Young"s Modulus）是一种描述材料弹性特性的物理量，表示在单位面积上受到的拉伸或压缩应力与应变之比。在土壤力学中，土的杨氏模量是指土壤在单位面积上受到的压力与应变之间的关系。土的杨氏模量不仅与土壤的矿物组成、颗粒结构和含水量等因素密切相关，还受到土壤的应力历史和应力状态的影响。

二、土的杨氏模量的测试方法

1.室内试验：室内试验是测定土的杨氏模量的常用方法。试验过程中，将土壤样本放入特制的试验设备中，通过对样本施加垂直压力，测定在不同压力下土壤的应变情况，从而计算出杨氏模量。 2.现场测试：现场测试主要包括共振法、波动法和钻孔法等。这些方法在现场快速、便捷地测定土的杨氏模量，为工程实践提供了有效的数据支持。

三、土的杨氏模量的应用领域

1.地基设计与加固：了解土的杨氏模量有助于确定地基的承载能力、计算基础尺寸和选择合适的加固措施。

2.土工建筑物稳定性分析：土的杨氏模量对于分析土坡、土钉墙等土工建筑物的稳定性具有重要意义。

3.岩土工程勘察：在岩土工程勘察中，测定土的杨氏模量有助于评价场地的工程地质条件，为设计和施工提供依据。

四、提高土的杨氏模量的措施

1.改善土壤颗粒结构：通过加入胶结材料、水泥等固化剂，改善土壤颗粒结构，提高土壤的杨氏模量。

2.减小含水量：适当降低土壤含水量，有助于提高土壤的杨氏模量。

3.增加土壤压实度：通过加大压实力度，使土壤颗粒间接触更紧密，提高土壤的杨氏模量。

总之，了解和提高土的杨氏模量对于工程实践具有重要意义。
