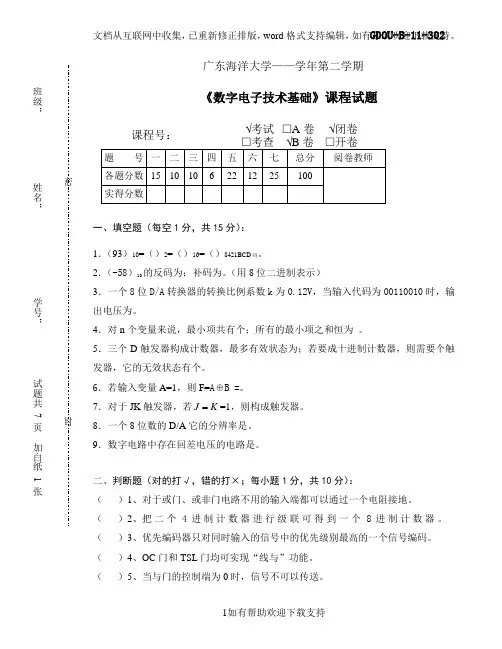

1如有帮助欢迎下载支持 广东海洋大学——学年第二学期
《数字电子技术基础》课程试题
课程号： 考试 □ A卷 闭卷
□ 考查 B卷 □ 开卷
题 号 一 二 三 四 五 六 七 总分 阅卷教师
各题分数 15 10 10 6 22 12 25 100
实得分数
一、填空题（每空1分，共15分）：
1．（93）10=（）2=（）16=（）8421BCD码。
2．（-58）10的反码为；补码为。（用8位二进制表示）
3．一个8位D/A转换器的转换比例系数k为0.12V，当输入代码为00110010时，输出电压为。
4．对n个变量来说，最小项共有个；所有的最小项之和恒为 。
5．三个D触发器构成计数器，最多有效状态为；若要成十进制计数器，则需要个触发器，它的无效状态有个。
6．若输入变量A=1，则F=A⊕B =。
7．对于JK触发器，若KJ=1，则构成触发器。
8．一个8位数的D/A它的分辨率是。
9．数字电路中存在回差电压的电路是。
二、判断题（对的打√，错的打×；每小题1分，共10分）：
（ ）1、对于或门、或非门电路不用的输入端都可以通过一个电阻接地。
（ ）2、把二个4进制计数器进行级联可得到一个8进制计数器。
（ ）3、优先编码器只对同时输入的信号中的优先级别最高的一个信号编码。
（ ）4、OC门和TSL门均可实现“线与”功能。
（ ）5、当与门的控制端为0时，信号不可以传送。 班级：
姓名：
学号：
试题共
7
页
加白纸
1
张 密
封
线GDOU-B-11-302 文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
2如有帮助欢迎下载支持 （ ）6、一个模十的计数器可做一个十二分频器使用。
（ ）7、计数器和数字比较器同属于时序逻辑电路。
（ ）8、若接通电源后能自动产生周期性的矩形脉冲信号，则该电路是多谐振荡器。
（ ）9、用4片256×8的RAM芯片可构成1024×8的存储器。
（ ）10、单稳态触发器的分辨时间Td，由外加触发脉冲决定。
三、单项选择题：（每小题1分，共10分；请将正确答案的编号填入表格中）
1 2 3 4 5 6 7 8 9 10
1．5个触发器可以构成能寄存（ ）位二进制数码的寄存器。
A、4；B、5；C、6； D、10；
2．若逐次逼近型ADC的输出为8位，设时钟脉冲频率为1MHz，则完成一
次转换操作需要（ ）。
A、8us； B、10us； C、12us； D、16us；
3．十六路数据选择器应有( )选择控制端。
A、8； B、6； C、4 ； D、2。
4．若某模拟输入信号含有600Hz、1KHz、3KHz、6KHz等频率的信号，则该ADC电路的采样频率应大于等于（ ）。
A、1.2KHz；
B、6KHz； C、2KHz； D、12KHz；
5．如图（1）真值表，B、C为输入变量，则输入与输出变量是（ ）。
B C F
0
0
1
1 0
1
0
1 0
1
1
0
A、与非门； B、或非门；C、异或门；D、同或门； 图（1）
6．三态门电路的输出可以为高电平、低电平及（ ）。
A、0；B、1；C、高阻态；D、导通状态；
文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
3如有帮助欢迎下载支持 7．有一计数器，其状态转换图如图（2）所示，则该计数器（ ）。
A、能自启动；
B、不能自启动；
C、不好判断。
图（2）
8．有门电路如图（3）所示，则其输出Z的逻辑表达式为（ ）。
A、Z=0；
B、Z=（A+B）＇；
C、Z=1；
D、Z=（AB）＇。
图（3）
9．下列所示触发器中属上降沿触发的是（ ）。
（A） （B） （C）
10.正逻辑的高电平表示为（ ）。
A、0；B、1；C、原变量；D、反变量；
四、逻辑函数化简（每小题3分，共6分）：
（1）F1（A，B，C）= CBCAAB''
（2）F2（A，B，C，D）= Σm（0，2，6，7，8）+Σd（10，11，12，13，14，15）
1 1 10 0 01 0 00 1 10 0 10101 1 01 0 1/0/0/0/0/0/1/0/0文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
4如有帮助欢迎下载支持
五、分析题（共22分）
1、（8分）写出如图（4）所示电路的输出Y1、Y2的逻辑函数式。
（74HC138是3-8线译码器）
图（4）
2、（8分）由集成计数器74LS161组成的电路如图（5）所示，分析电路
（1）画出电路的状态转换图（Q3Q2Q1Q0）；
（2）分析电路的功能。（74161的功能表见第8页附录）
图（5） 文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
5如有帮助欢迎下载支持
3．（6分）有一逻辑电路如图（6）所示，试写出其输出逻辑表达式。
图（6）
六、（12分）电路如图（7）所示。设各触发器的初态为0，试写出电路的驱动方程、状态方程和Z的输出方程；画出CP脉冲作用下Q1、Q2和Z端的输出波形。
图（7）
A
CP D J
K FF1 FF2 Q1 Q2
Z ≥1 文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
6如有帮助欢迎下载支持
七、设计题（25分）：
1．（12分）设计一个三人表决电路，结果按“少数服从多数”的原则决定。要求用八选一数据选择器CT54LS151实现。
CPAD1D6D7SF=ABC+ABC+ABCT54LS151D2D4D5D0A0A1A2ABC"1"D3文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。
7如有帮助欢迎下载支持 2．（7分）试利用复位端rC将同步十进制计数器74LS160接成六进制计数器。
且画出状态转换图。（其功能表见第8页附录）
3．（6分）试用555定时器设计一个单稳态触发器，要求输出脉冲宽度为11ms。
（设电阻为10K）
D3 D2 D1
DCr ET
EP
CP Q3 Q2 Q1
Q0 CO
LD 74LS160
555 VO
VCO VCC RD
GND TH DISC
TR 7
2
6 3
5 8 4
1
