本实例综合性很强,基本上包含了Cisco交换机的所有交换技术

1. 网络拓扑和相应设计

网络配置实例

网络拓扑和相应设计

Catalyst 5509 配置

Catalyst 4003 配置

RSM 配置

Catalyst 5505 配置

网络拓扑和相关设计

网络拓扑图

2. Catalyst 5509 的配置

下面列出 Catalyst 5509 的基本配置

Enter password:

Console> enable

Enter password:

Console> (enable) set system name 5509-ER-F1

System name set.

5509-ER-F1> (enable) set system location 1st Floor Equipment Room

System location set.

5509-ER-F1> (enable) set system contact sysadmin@

System contact set.

5509-ER-F1> (enable) set time 04/30/1999 9:30:00

Fri Apr 30 1999, 09:30:00

5509-ER-F1> (enable) set password

Enter old password:

Enter new password:

Retype new password:

Password changed. 5509-ER-F1> (enable) set enablepass

Enter old password:

Enter new password:

Retype new password:

Password changed.

5509-ER-F1> (enable) set banner motd %

5509-ER-F1 (Catalyst 5509)

Access Restricted

MOTD banner set

5509-ER-F1> (enable) set interface sc0 10.10.1.10/24

Interface sc0 IP address set.

5509-ER-F1> (enable) set ip route default 10.10.1.1

Route added.

5509-ER-F1> (enable) set ip dns server 10.10.10.100

10.10.10.100 added to DNS server table as primary server.

5509-ER-F1> (enable) set ip dns domain

Default DNS domain name set to

5509-ER-F1> (enable) set ip dns enable

DNS is enabled

5509-ER-F1> (enable) set vtp domain BigCorp mode server

VTP domain BigCorp modified

5509-ER-F1> (enable) set vlan 10 name Corporate

Vlan 10 configuration successful

5509-ER-F1> (enable) set vlan 20 name DevEng

Vlan 20 configuration successful

5509-ER-F1> (enable) set vlan 30 name Mfg

Vlan 30 configuration successful

5509-ER-F1> (enable) set vlan 40 name QA

Vlan 40 configuration successful

5509-ER-F1> (enable) set vlan 50 name Finance&Admin

Vlan 50 configuration successful

5509-ER-F1> (enable) set vlan 60 name Sales&Mktg

Vlan 60 configuration successful

5509-ER-F1> (enable) set module name 1 Supervisor III

Module name set.

5509-ER-F1> (enable) set port flowcontrol 1/1-2 send off

Ports 1/1-2 flow control send administration status set to off

(ports will not send flowcontrol to far end)

5509-ER-F1> (enable) set port flowcontrol 1/1-2 receive off

Ports 1/1-2 flow control receive administration status set to off

(ports will not allow far end to send flowcontrol)

5509-ER-F1> (enable) set port negotiation 1/1-2 enable

Ports 1/1-2 negotiation enabled 5509-ER-F1> (enable) set port name 1/1-2 GEC 802.1Q Trunk

Ports 1/1-2 name set.

5509-ER-F1> (enable) set port channel 1/1-2 desirable

Port(s) 1/1-2 channel mode set to desirable.

5509-ER-F1> (enable) set trunk 1/1 desirable dot1q

Port(s) 1/1 trunk mode set to desirable.

Port(s) 1/1 trunk type set to dot1q.

5509-ER-F1> (enable) set module name 3 RSM (RSM-ER-F1)

Module name set.

5509-ER-F1> (enable) set module name 5 Fast Ether Uplinks

Module name set.

5509-ER-F1> (enable) set port name 5/1-4 FEC ISL Trunk

Ports 5/1-4 name set.

5509-ER-F1> (enable) set port speed 5/1-4 100

Ports 5/1-4 transmission speed set to 100Mbps.

5509-ER-F1> (enable) set port duplex 5/1-4 full

Ports 5/1-4 set to full-duplex.

5509-ER-F1> (enable) set port flowcontrol 5/1-4 send off

Ports 5/1-4 flow control send administration status set to off

(ports will not send flowcontrol to far end)

5509-ER-F1> (enable) set port flowcontrol 5/1-4 receive off

Ports 5/1-4 flow control receive administration status set to off

(ports will not allow far end to send flowcontrol)

5509-ER-F1> (enable) set port negotiation 5/1-4 enable

Ports 5/1-4 negotiation enabled

5509-ER-F1> (enable) set port channel 5/1-4 desirable

Port(s) 5/1-4 channel mode set to desirable.

5509-ER-F1> (enable) set trunk 5/1 desirable isl

Port(s) 5/1 trunk mode set to desirable.

Port(s) 5/1 trunk type set to isl.

5509-ER-F1> (enable) set module name 6 DevEng 100Mb Hosts

Module name set.

5509-ER-F1> (enable) set port name 6/1 DE Sparc Ultra

Port 6/1 name set.

5509-ER-F1> (enable) set port name 6/2-7 DE Sparc20

Ports 6/2-7 name set.

5509-ER-F1> (enable) set port name 6/8-12 DE NT Workstation

Ports 6/8-12 name set.

5509-ER-F1> (enable) set port speed 6/1-12 100

Ports 6/1-12 transmission speed set to 100Mbps.

5509-ER-F1> (enable) set port duplex 6/1-12 full

Ports 6/1-12 set to full-duplex.

5509-ER-F1> (enable) set port flowcontrol 6/1-12 send desired

Ports 6/1-12 flow control send administration status set to desired

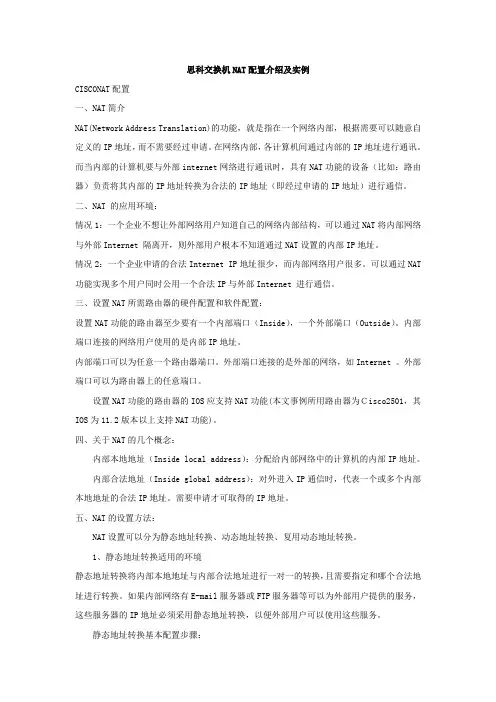

思科交换机NAT配置介绍及实例

CISCONAT配置

一、NAT简介

NAT(Network Address Translation)的功能，就是指在一个网络内部，根据需要可以随意自定义的IP地址，而不需要经过申请。在网络内部，各计算机间通过内部的IP地址进行通讯。而当内部的计算机要与外部internet网络进行通讯时，具有NAT功能的设备（比如：路由器）负责将其内部的IP地址转换为合法的IP地址（即经过申请的IP地址）进行通信。

二、NAT 的应用环境：

情况1：一个企业不想让外部网络用户知道自己的网络内部结构，可以通过NAT将内部网络与外部Internet 隔离开，则外部用户根本不知道通过NAT设置的内部IP地址。

情况2：一个企业申请的合法Internet IP地址很少，而内部网络用户很多。可以通过NAT功能实现多个用户同时公用一个合法IP与外部Internet 进行通信。

三、设置NAT所需路由器的硬件配置和软件配置：

设置NAT功能的路由器至少要有一个内部端口（Inside），一个外部端口（Outside）。内部端口连接的网络用户使用的是内部IP地址。

内部端口可以为任意一个路由器端口。外部端口连接的是外部的网络，如Internet 。外部端口可以为路由器上的任意端口。

设置NAT功能的路由器的IOS应支持NAT功能(本文事例所用路由器为Ｃisco2501，其IOS为11.2版本以上支持NAT功能)。

四、关于NAT的几个概念：

内部本地地址（Inside local address）：分配给内部网络中的计算机的内部IP地址。

内部合法地址（Inside global address）：对外进入IP通信时，代表一个或多个内部本地地址的合法IP地址。需要申请才可取得的IP地址。

五、NAT的设置方法：

NAT设置可以分为静态地址转换、动态地址转换、复用动态地址转换。

51CTO下载-Juniper SRX基本配置手册

Juniper SRX防火墙

基本配置手册

神州数码(深圳)有限公司

2009年11月

1 SRX防火墙的PPPoE拔号配置

Juniper SRX防火墙支持PPPoE拔号，这样防火墙能够连接ADSL链路，提供给内网用户访问网络的需求。

配置拓扑如下所示：

Ge-0/0/4 via PPPoE to obtian IP addressJuniper SRX240防火墙

在Juniper SRX防火墙上面设置ADSL PPPoE拔号，可以在WEB界面或者命令行下面查看PPPoE拔号接口pp0，在命令行下面的查看命令如下所示：

juniper@HaoPeng# run show interfaces terse | match pp

Interface Admin Link Proto Local Remote

pp0 up up

在WEB界面下，也能够看到PPPoE的拔号接口pp0

配置步聚如下所示：

第一步：选择接口ge-0/0/4作为PPPoE拔号接口的物理接口，将接口封装成PPPoE

To configure PPPoE encapsulation on an Ethernet interface:

juniper@HaoPeng# set interfaces ge-0/0/4 unit 0 encapsulation ppp-over-ether

第二步：配置PPPoE接口PP0.0的参数

To create a PPPoE interface and configure PPPoE options:

user@host# set interfaces pp0 unit 0 pppoe-options underlying-interface ge-0/0/4.0 auto-reconnect 100 idle-timeout 100 client

51CTO下载-视频下载大集合

CISCO视频大全

======================CCNA视频教程======================

张sir2010CCNA实际工程演练视频

泰克2010新版CCNA视频下载（全17讲）

yeslab现任教主ccna安全视频教程（10集）

CCNA视频教程50小时完整版-鸿鹄论坛强烈推荐

西安工大瀚洋苏老师2010新版ccna视频

高骞-CCNA及H3CNE网管配置基础视频

广西大学蒙碧舟CCNA视频教程chinaitlab完整ccna视频教程

博威亚CCNA视频教程（50集）

博威亚第二套CCNA视频教程（20集）

WOLFCCNA视频（4集）

CCNASecurity暑假作业及答案

CCNA视频教程傻博士

ITAA汤姆一通CCNA+（扩展）全套课程

一部超经典的CCNA视频教程（外教主讲）

明教教主CCNA安全视频教程全集（9集）

华思世纪CCNA视频教程全集（38集）红头发CCNA视频全集（40集）

鳞波无痕CCNA视频全集=======================CCNP视频教程======================独家MPLS最新视频，一个无法超越的经典之作~~已完结现任明教教主SSLVPN视频教程（16集）wolf李sir经典CCNP视频教程张sir-2010CCNP4.0视频TIEC-2新NP交换部分（6集）

张sir-2010CCNP4.0TIEC-5(MulticastNLI)视频

张sir-2010CCNP4.0TIEC-6(IPv6-Fundmental)视频

yeslab老余4ccie经典OSPF视频

yeslab老余4ccie经典BGP视频

西安工大瀚洋-苏老师2010新版CCNP视频

Yeslab彭定学老师新版CCNPV4Router1.0视频（12集）

广西大学蒙碧舟新版CCNP4.0视频教程（36集）

张sirCCNP-ONT视频教程（6集）

张sirCCNP-BCMSN视频教程（7集）

思科交换机vrrpmstp配置实例

交换机vrrp加mstp配置实例

一、组网需求

1、switch a 、switch b选用两台锐捷的s5750 ；switch c 、shwich

d 选

用锐捷的 s3750和s3760

2、全网共有两个业务vlan ,为 vlan 10 、vlan 20

3、Switch a 、switch b 都分别对两vlan起用两vrrp组，实现两组

的业务的负载分担和备份。

4、Switch a、switch b、switch c、switch d 都起用 mstp多生成数

协议，并且所有设备都属于同一个mst域，且实例映射一致（vlan 10

映射实例1、vlan 20映射实例2 其他vlan映射默认实例0）。

5、Vlan 10业务以switch a为根桥； vlan 20业务以switch b为根

桥；实现阻断网络环路，并能实现不同vlan数据流负载分担功能。

二、组网图

三、配置步骤

Switch a配置：

s1#show run

Building configuration...

Current configuration : 1651 bytes

version RGNOS Release(29287)(Tue Dec 25 20:39:14 CST

2007 -ngcf49) hostname s1

co-operate enable

vlan 1

vlan 10

vlan 20

no service password-encryption

spanning-tree 开启生成树（默认为mstp）

spanning-tree mst configuration 进入mst配置模式

revision 1 指定MST revision number 为1

name region1 指定mst配置名称

instance 0 vlan 1-9, 11-19, 21-4094 缺省情况下vlan都属于实例0 instance 1 vlan 10 手工指定vlan10属于实例1

下载提示
