二次结构植筋(高层)

目 录

第一章 编制依据............................................................................ 2

1.1施工组织设计.................................................................................. 2

1.2 施工图纸......................................................................................... 2

1.3主要施工规程、规范...................................................................... 2

第二章 工程概况............................................................................ 2

2.1工程简介.......................................................................................... 2

2.2建筑概况.......................................................................................... 3

2.3结构概况.......................................................................................... 3

2.4构造要求.......................................................................................... 3

第三章 施工要求............................................................................ 3

1、施工材料.......................................................................................... 3

2、主要机具.......................................................................................... 4

3、施工工艺流程.................................................................................. 4

4、锚固长度.......................................................................................... 4

5、施工措施.......................................................................................... 5

6、植筋孔质量检查.............................................................................. 6

7、锚固质量检查与验收...................................................................... 6

第四章 安全文明施工保证措施.................................................... 6

1、安全管理.......................................................................................... 6

2、安全文明施工.................................................................................. 6

双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程 【二次结构植筋专项方案】

四川煤矿基本建设工程公司 2 第一章 编制依据

1.1施工组织设计

名称 编号

成都双流县华阳镇骑龙村项目C地块34#、35#楼及地下车库工程施工设计方案

1.2 施工图纸

图纸名称 编号 出图日期

成都双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程施工设计图 2013.11

1.3主要施工规程、规范

名 称 编号

《混凝土结构后锚固技术规程》 (JGJl452004)

《混凝土结构加固技术规范》 (CECS25—90)

《混凝土结构加固设计规范》 (GB50367－2006)

第二章 工程概况

2.1工程简介

工程名称 成都双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程

地址位置 成都市天府新区华阳镇

建设单位 成都环美置业有限公司

设计单位 中机中联工程有限公司

监理单位 成都海发建设工程监理有限公司

施工单位 四川煤矿基本建设工程公司

合同工期 600天

合同质量目标 工程质量合格

双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程 【二次结构植筋专项方案】

四川煤矿基本建设工程公司 3 2.2建筑概况

序号 项目 内容

1 建筑

功能 住宅

2 建筑高度 基底标高 -10.0m

建筑总高度

99.9m

3 建筑

层高 地上部分 首层 4.1m

二层~三十四层 2.9m

2.3结构概况

项目 内 容

结构

形式 基础结构形式 筏板

主体结构形式 框架-剪力墙

屋盖结构形式 现浇混凝土板

2.4构造要求

1、本工程构造柱设置要求：（1）构造柱的设置详见设计平面布置图。（2）当砖墙的长度大于或等于5米时且没有结构柱的砖墙处在中部设置构造柱；当填充墙体净高大于或等于4米且没结构梁或板的墙体须设置过梁过梁的大小及配筋详构造柱方案及设计总说明。

2、本次植筋目的：保证构造柱钢筋及砌砖的拉结钢筋的位置准确。

第三章 施工要求

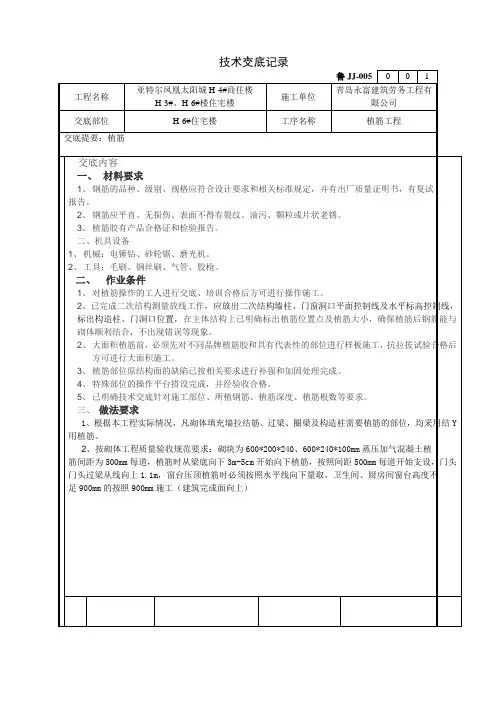

1、施工材料

1.1、植筋胶

1.1.1、用高强型结构胶植筋，此胶固化快、粘接力强，抗拔拉力大：可在-5℃～+40℃的条件下进行施工，亦可带水作业，施工简便工艺性能好；密封、防潮性双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程 【二次结构植筋专项方案】

四川煤矿基本建设工程公司 4 能好；粘接广泛，可粘接各种石材，大理石砼、金属等；耐介质，抗老化。

1.1.2、化学植筋的钢筋强度指标按现行国家标准《混凝土结构设计规范》

GB50010规定采用。

1.2、 钢筋

1.2.1、钢筋的品种、级别、规格应符合设计要求及相关标准规定，并有出厂质量证明，按规定做物理力学性能复试。当加工过程中发生脆断等特殊情况，还需做化学成分检验。

1.2.2、钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。

2、主要机具

2.1、机械：钢筋探测仪器 、电锤、水钻、小型气泵、砂轮锯、磨光机、吹孔风机。

2.2、工具：毛刷、钢丝刷、气管、胶枪

3、施工工艺流程

植筋的定位、放线——植筋的钻孔——钻孔的清理和处理——钻孔的验收——配制结构胶—钻孔注胶——植入钢筋并临时固定——固化——植筋拉拔检验——植筋的保护与混凝土的浇注。

示意图如下：

探测仪1植筋孔定位钻 孔钻孔机清 孔清 孔清 孔注 胶插 筋锚 固溢出植筋胶钢 筋注胶枪棉丝擦丙酮钢丝刷气 泵5678432旋转4、锚固长度

《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：

lb=afy

lb —植筋锚固长度； 双流县华阳镇骑龙村项目C地块34、35楼及地下车库工程 【二次结构植筋专项方案】

四川煤矿基本建设工程公司 5 fy—钢筋抗拉强度设计值。

系数a按下表

混凝土强度

钢筋直径（㎜） C15 C20 C25 ≥c30

8 0.44 0.38 0.34 0.33

12 0.86 0.74 0.66 0.61

14 1.1 0.95 0.85 0.77

注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。

2、当构件中的一个截面中有30%以上的受拉钢筋需与所植的钢筋搭接时，其植筋的基本锚固长度lb（或lb，d）应乘以放大系数1.4~2.0

植筋最小锚固长度：

受拉区锚固lb,min=max{0.6lb;10d;150mm}

受压区锚固lb,min=max{0.3lb;7d;100mm}

5、施工措施

5.1、对拟植钢筋位置进行定位与放线(如遇下部钢筋位置影响，现场确定被植筋钢筋位置的影响)。

5.2、根据被植钢筋的直径以确定钻孔直径和钻孔深度，进行钻孔。孔径应符合锚固胶说明书要求。锚固深度剪力墙为100mm、梁为150mm。

5.3、对钻孔进行清理，为保证结构胶粘剂与混凝土的粘合，在采用压缩空气清孔后，再用脱脂棉沾丙酮擦洗孔壁，此时应保持孔内干燥。

5.4、钻孔处理后，应由工程监理，业主参加逐孔验收并做好隐蔽工程记录。

5.5、按胶种配胶并向钻孔注胶，注胶时应注意排除钻孔内的空气，并以钢筋植入后略有被挤出为宜。

5.6、采用无锈的钢筋植入钻孔，旋转钢筋以利结构胶与钻孔壁的粘合，植入的钢筋做临时固定待结构胶初凝后才松开临时固定的支撑。

5.7、结构胶固化后，采用千斤项及传感器进行现场植筋的拉拔试验，以检验植筋的性能。
