橡胶板导热系数的测量

导热系数实验测定

导热系数是描述材料导热性能的物理量，可以通过实验测定得到。以下是一种测定导热系数的实验方法：

1. 准备实验样品：将需要测量导热系数的样品切成形状相同的小块，尺寸大约为1cm x 1cm x 1cm。样品表面需要平整光滑，可以使用砂纸打磨。

2. 准备实验仪器：导热系数实验仪、温度计、电源等。

3. 实验步骤：

a. 将实验仪器接通电源，调整好温度计。

b. 将样品放在导热系数实验仪的试样台上。

c. 打开实验仪器，开始测试。

d. 实验仪器会通过导热方式将样品热量传递到散热器上，散热器会将热量散发到空气中。

e. 在测试过程中，记录样品表面和散热器表面的温度。

f. 根据测试数据，计算出样品的导热系数。

4. 实验注意事项：

a. 为了减小误差，需要重复测试多次，取平均值作为最终结果。

b. 在测试过程中，要保证实验环境的恒温恒湿，以免影响测试结果。

c. 在测试不同材料时，需要及时清洗试样台和散热器，以免样品之间相互影响。

这是一种比较简单的测定导热系数的实验方法，实际操作时还需要根据具体情况进行调整。

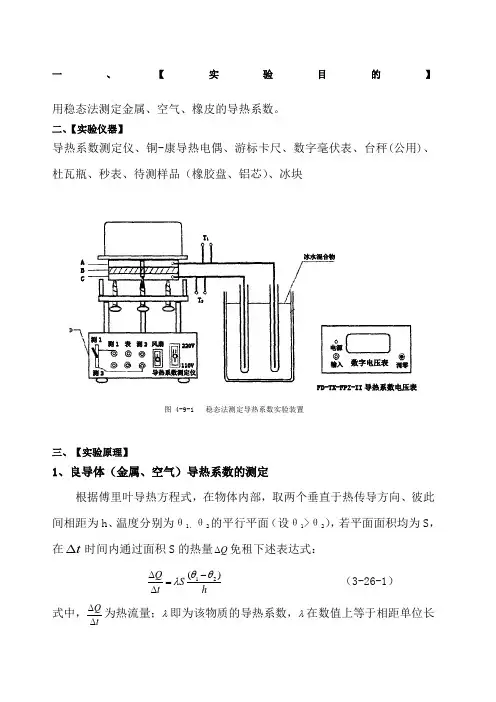

一、【实验目的】

用稳态法测定金属、空气、橡皮的导热系数。

二、【实验仪器】

导热系数测定仪、铜-康导热电偶、游标卡尺、数字毫伏表、台秤(公用)、杜瓦瓶、秒表、待测样品（橡胶盘、铝芯）、冰块

三、【实验原理】

1、良导体（金属、空气）导热系数的测定

根据傅里叶导热方程式，在物体内部，取两个垂直于热传导方向、彼此间相距为h、温度分别为θ1、θ2的平行平面（设θ1>θ2），若平面面积均为S，在t时间内通过面积S的热量Q免租下述表达式：

hStQ)(21 （3-26-1）

式中，tQ为热流量；即为该物质的导热系数，在数值上等于相距单位长冰水混合物

电源

输入 调零 数字电压表

FD-TX-FPZ-II导热系数电压表 T2 T1

220V

110V

导热系数测定仪 测1 测1

测2 测2 表 风扇 ABC

图4-9-1 稳态法测定导热系数实验装置 度的两平面的温度相差1个单位时，单位时间内通过单位面积的热量，其单位是)(KmW。

在支架上先放上圆铜盘P，在P的上面放上待测样品B，再把带发热器的圆铜盘A放在B上，发热器通电后，热量从A盘传到B盘，再传到P盘，由于A,P都是良导体，其温度即可以代表B盘上、下表面的温度θ1、θ2，θ1、θ2分别插入A、P盘边缘小孔的热电偶E来测量。热电偶的冷端则浸在杜瓦瓶中的冰水混合物中，通过“传感器切换”开关G，切换A、P盘中的热电偶与数字电压表的连接回路。由式（3-26-1）可以知道，单位时间内通过待测样品B任一圆截面的热流量为

221)(BBRhtQ (3-26-2)

式中，RB为样品的半径，hB为样品的厚度。当热传导达到稳定状态时，θ1和θ2的值不变，遇事通过B 盘上表面的热流量与由铜盘P向周围环境散热的速率相等，因此，可通过铜盘P在稳定温度T2的散热速率来求出热流量tQ。实验中，在读得稳定时θ1和θ2后，即可将B盘移去，而使A盘的底面与铜盘P直接接触。当铜盘P的温度上升到高于稳定时的θ2值若干摄氏度后，在将A移开，让P自然冷却。观察其温度θ随时间t变化情况，然后由此求出铜盘在θ2的冷却速率2t,而2tmc,就是铜盘P在温度为θ2时的散热速率。

- 1 - 导热胶导热系数测试标准

导热胶是一种常用于电子、电器等领域的导热材料，其导热性能的好坏直接影响到设备的散热效果。因此，对导热胶的导热系数进行测试是非常重要的。

导热胶的导热系数测试需要遵循一定的标准，以保证测试结果的准确性和可比性。目前国际上常用的导热胶导热系数测试标准主要有ASTM D5470、ASTM D5930、ISO 22007-2等。

ASTM D5470标准主要适用于导热胶等非金属材料的导热系数测试，测试方法采用热流计法，通过测量样品在特定温度下的热传导率来计算导热系数。ASTM D5930标准则适用于导热材料的导热系数测试，测试方法同样采用热流计法，但要求在更高的温度范围内进行测试。

ISO 22007-2标准是新近发布的导热材料导热系数测试标准，除了采用热流计法外，还可以采用热电偶法或激光热源法进行测试。该标准还对测试样品的尺寸、形状、制备等方面进行了详细规定，以确保测试结果的可比性和准确性。

综上所述，导热胶的导热系数测试需要遵循一定的标准，以保证测试结果的可靠性和准确性。选择合适的测试方法和标准，将有助于提高导热胶的质量和应用效果。

导热系数的测定方法

导热系数（thermal conductivity）是指物质传导热量的能力，是描述物质热传导性能的重要参数。测定物质的导热系数有多种方法，下面将介绍其中常用的几种方法。

1.热板法测定导热系数

热板法是一种常用的测定导热系数的方法。该方法需要将待测物质包裹在两块热板之间，首先加热其中一块热板，保持另一块热板的温度恒定，然后通过测量两块热板之间传导的热流量和温度差来计算导热系数。该方法适用于导热系数在0.03-200W/m·K范围内的材料。

2.平板法测定导热系数

平板法是另一种常用的测定导热系数的方法。该方法将待测物质切割成平板状，在平板两侧施加不同温度，通过测量两侧温度差和传导热流量来计算导热系数。该方法适用于导热系数在0.1-500W/m·K范围内的材料。

3.横向比热差法测定导热系数

横向比热差法是一种用于测定导热系数的动态方法。该方法将待测物质制成棒状，在其表面施加周期性的热源和热沉，通过测量棒状物体两处的温度差和周期性热流量来计算导热系数。该方法适用于导热系数在0.2-10W/m·K范围内的材料。

4.传导-对流法测定导热系数

传导-对流法是一种用于测定导热系数的方法。该方法将待测物质加工成圆柱形，通过测量圆柱的传热速率和端部的温度差来计算导热系数。在传热过程中考虑了传导和对流两个因素。该方法适用于导热系数在0.03-100W/m·K范围内的材料。

5.热流计法测定导热系数

热流计法是一种常用的测定导热系数的方法。该方法使用热流计进行测量，将待测物质放置在热流计中，通过测量热流计两侧温度的变化和流过的热量来计算导热系数。该方法适用于导热系数在0.1-500W/m·K范围内的材料。

除上述方法外，还有一些其他测定导热系数的方法，例如横向比热法、横向热流测量法、测量材料的导电系数然后通过Wiedemann-Franz定律计算导热系数等。这些方法各有优缺点，选择合适的方法需要考虑待测物质的性质、测试条件和测量精度等因素。
