-- 某商场cad图纸设计说明
一、设计依据
1、依据业主提出的要求及建筑图纸，经双方确定协商的设计范围、装修标准等内容。
2、本项目建筑工程设计完整的施工图设计文件(含建筑、结构、建筑电气、给排水、暖通空调等专业）。
无法提供原工程的建筑设计文件的部分翻检改造工程,以现场实测的勘查数据、资料为依据。
3、室内设计委托书（或合同）及经双方协商确认的补充协议中规定的设计范围、装修标准等内容。
4、国家有关法律法规和现行工程建设标准规范:
《中华人民共和国建筑法》
《房屋建筑制图统一标准》 ＧＢ/T5000１-20１０
《建筑制图标准》 GB/Ｔ５01０４－2０10
《建筑工程施工质量验收统一标准》 ＧB503０0-２00１
《建筑设计防火规范》 GＢ５00１6－2014
《建筑内部装修设计防火规范》(2０01年版） GB50２２2－95
《民用建筑工程室内环境污染控制规范》(2０13年版） GB50３25-2010
《民用建筑隔声设计规范》
GB50118-201０
《建筑装饰装修工程质量验收规范》 GB502１０-２０01 --
-- 《建筑内部装修防火施工及验收规范》 GB50３５4－200５
《民用建筑设计通则》 ＧB50３52-20０5
实习目的和性质：
电气图是示意性的工程图，它主要由图形符号、线框和简化外形组成，表示电气系统或电气设备中各组成部分之间的相互关系和连接关系。国家标准总则明确规定了电气图符、比例、字体、图线等方面的基本要求。主要任务是讲解常用的电气制图规范，在caxa的软件环境中学会绘制电气图的基本操作，涉及的内容有基本绘图命令、基本编辑命令、文字标注、尺寸标注和打印输出的方法、绘图环境的设置、高级绘图命令、高级修改命令、实际设计工作中的一些常用技巧、常见问题及解决方法等，使学生能制作出符合国家电气标准的电气图。
实习要求：
1. 掌握电气工程图的种类、特点和电气工程cad的制图规范。
3. 熟练掌握caxa软件环境中制作电气相应图纸型号的样板图。
4. 熟悉掌握常用电气元件的绘制，包括导线、连接器件、开关、控制和保护装置、灯和信号器件等。
5. 能够按照国家规范，绘制出完整的电气工程图。
实习内容：
一、电气制图规范
1、电气工程图主要参照了国家标准规则》 中常用的有关规定。
2、一般电气工程主要分为以下几类: 系统图或框图，电路图，接线图，电气
平面图，设备布置图，产品使用说明书用电气图，其他电气图。
3、电气工程图与其他工程图有着本质区别，主要用来表示电气与系统或装的关系，具有独特的一面，主要有以下特点：简洁，原件和连接线是电气工程图的主要组成，电气工程图的独特要素，电气工程图主要采用功能布局法和位置布局法，电气工程图的表现形式具有多样性。
4、图纸的作用是：①图纸表达了设计部门的计划构思和设计意图；②图纸指导了生产部门的加工与制造；③图纸是编制工程招标书的依据；④图纸是施工部门编制施工组织计划，编制投标报价、组织施工及材料准备的依据。因此，对工程技术人员和管理人员，都要求必须有一定的读图能力及绘图能力。
5、a类图纸的图幅的尺寸规格如下表所示：
a类图纸的图幅的尺寸规格有0号、1号、2号、3号、4号五等
----工程有限公司
施工图制图规范
（试行）
2015年XX月XX日发布 2015年XX月XX日实施
施工图制图规范
一、总 则
室内设计专业制图规则，为了保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。
二、适用范围
本标准适用于展厅、标识、电气等领域的专业制图。
三、基本要求
1.文件内容说明：
要求：绘制单位为毫米，不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：
图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3.注意事项：
3.1 插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开。
3.2 注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3 平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如 01 02 03 04 05 06…… 。
3.4 同一幅图中，索引序号不得重复。
3.5 文件完成后，必须将多余图块及设置清除，确保文件空间为最小。
3.6 检查图纸应按以下步骤进行 ①画面内容 ②尺寸标注 ③文本标注 ④图标图名⑤整体排版
3.7 图面与图框内框竖线之间应留一定的距离。
3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。
4.尺寸标注说明：(见图例A)
4.1 最外总体尺寸；中间结构尺寸；最内功能尺寸。
4.2 等分尺寸与总体尺寸必须相等，必要时可用EQ表示。
4.3 所有标准应在图纸空间视口内以1：1的标注样式标注，必要时可以在图纸空间内标注，不要重复标注。
4.4 门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5 尺寸标注严禁炸开；严禁小数点。

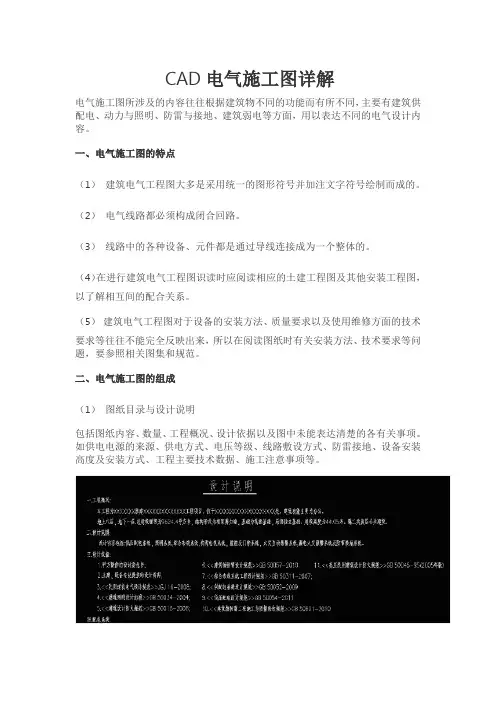

CAD电气施工图详解
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
一、电气施工图的特点
（1） 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2） 电气线路都必须构成闭合回路。
（3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成
（1） 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2） 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3） 系统图
是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
照明系统图
消防系统图
动力系统图
系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。
系统图的组成
（4） 平面布置图
是系统图的的一个补充，它与系统图一一对应 ，是指导施工的重要部分。
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
