安川机器人常用程式指令功能讲解
安川机器人是一种广泛应用于工业生产领域的自动化设备，在工厂中可以替代人工完成一系列工作任务。为了使机器人完成各种任务，需要使用一种特定的编程语言给机器人下达指令。下面我将对安川机器人常用的程式指令功能进行详细讲解。
1.位姿操作指令：
2.弧线插补指令：
弧线插补指令是安川机器人常用的指令之一、通过该指令，机器人可以按照一定的曲线轨迹移动，从而实现更加复杂的运动。这种指令可以用于处理复杂的装配任务，如圆弧路径的铆接、焊接等。
3.状态监控指令：
4.条件判断指令：
安川机器人的编程语言支持条件判断指令，可以根据不同的条件执行不同的操作。例如，可以根据感应器的信号判断是否执行下一步操作，或者根据工件的尺寸判断是否进行其中一种加工操作。这种指令的使用可以使机器人的工作更加灵活和智能。
5.子程序指令：
子程序指令是安川机器人编程中常用的一种指令，可以将一系列指令组织成一个子程序，方便在需要时进行调用。通过子程序的使用，可以简化机器人编程的过程，并且可以减少重复的代码，提高编程效率。
6.数据处理指令： 安川机器人的编程语言支持数据处理指令，可以对数据进行处理和分析。例如，可以对传感器采集的数据进行分析，从中提取有用的信息，或者对机器人运动的轨迹进行优化和调整。这些指令可以提高机器人的智能化水平，并且增强其自主性。
综上所述，安川机器人的常用程式指令功能包括位姿操作指令、弧线插补指令、状态监控指令、条件判断指令、子程序指令和数据处理指令等。这些指令可以使机器人能够执行更加复杂的任务，提高生产效率，并且提供了一些灵活性和智能性的功能。通过深入了解和使用这些指令，可以更好地发挥机器人在工业生产中的作用。
安川机器人操作手册简易
百富非凡

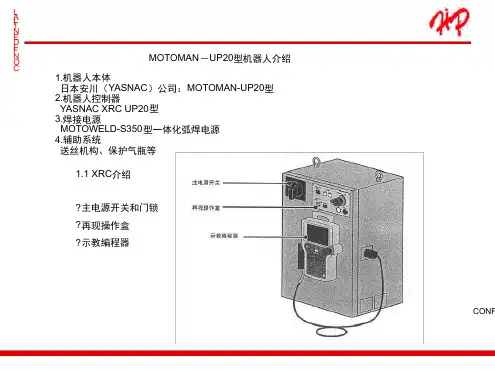

XRC機器人操作要領入門
一、開機程序
打開控制箱主電源開關 （NO / OFF） 切至 ON位置
等待掃氣完成，約3－5分鐘
按下SERVO ON接通鍵 →按下伺服電源啟動，燈號亮起，接通機器人伺服馬達電源，即可操作。
二、關機程序
當SERVO ON ，指示燈燈號亮著時，需等待於ROBOT及滑台靜止狀態下，按下緊停鈕
SERVO ON ，燈號熄滅，切斷機器人伺服馬達電源
控制箱電源 （NO / OFF） 切至 OFF。
三、再生
單次執行 （用於程式教示完，之試車用）
按下 TEACH （控制盒之教導鍵）
教示盤上 （區域切換鍵），游標移至最上排
選擇第二項之管 理，再按下 (SELECT) 選 擇
輸入密碼8個9，再按下 ENTER回車/輸入
選擇第九項工具設定→操作條件→預約啟動（禁止/許可）選擇禁止，回到主目錄，選擇第一項程式→選擇需試車之程式（例如R-032）
按下控制盒上之 PALY 鍵，進入在現模式。
將供料機切至自 動，按下啟 動鍵，送滑台至前定位，按下START ， ROBOT 便會自動執行整個程式動作（注意，執行中須隨時準備押下警 停鍵，以免程式中之路徑不正確，造成撞車）
四、連續執行 （用於程式教示完，量產用）
1、確認工件種別 按下 TEACH →按下教示盤上之游標移至最上排
選擇第二項之管理，再按下 (SELECT) 選 擇
輸入8個9，再按下 ENTER回車/輸入
選擇第九大項工具設 置→操作條件→預約啟動（禁止/許可）選擇（禁止），
選擇再回到主目錄第一項，選擇啟動→程序名→選擇程式名稱。
2、執行再生
到主目錄第一項，選擇啟動→程序名→選擇程式名稱
按下控制盒上之 PLAY鍵
將供料機切換至自動模式下
按下供料機啟動鍵，供料機旋轉至定位，機器人便會自動執行整個程式動作。
安川Robot示教点位教程
目录•示教点位基本概念与原理
•示教点位设置方法与步骤
•示教点位优化与调整策略
•编程语言与指令集介绍
•实际操作演示与实验环节
•
总结回顾与拓展学习资源推荐01示教点位基本概
念与原理
机器人的运动可以在关节空间或笛卡尔空间中进行描述。关节空间以关节角度为变量，而笛卡尔空间则以机器人末端执行器的位置和姿态为变量。关节空间与笛卡尔空间
运动学正解是将关节空间变量转换为笛卡尔空间变量，而运动学反解则是将笛卡尔空间变量转换为关节空间变量。运动学正解与反解
轨迹规划是确定机器人从起点到终点的运动路径，插补则是在已知路径上生成中间点，以实现平滑连续的运动。
轨迹规划与插补机器人运动控制原理示教点位是机器人运动控制中的关键参数，它定义了机器人末端执行器在特定坐标系下的目标位置和姿态。
通过设定示教点位，可以精确地控制机器人的运动轨迹和姿态，实现各种复杂
的作业任务。示教点位定义及作用
示教点位作用示教点位定义
机器人坐标系
机器人坐标系是描述机器人位置和姿态的参考框架，包括基坐标系、工具坐标系和用户坐标系等。
点位与坐标系关系
示教点位是在特定坐标系下定义的，不同的坐标系会导致点位的不同表达方式
和含义。因此，在设定示教点位时，需要明确所使用的坐标系。坐标系与点位关系
机器人运动的精度直接影响作业质量，因此示教点位的设定需要考虑机器人的重复定位精度、姿态精度等因素。精度要求
机器人运动的稳定性对于长时间、连续的作业至关重要。在设定示教点位时，需要考虑机器人的刚度、振动等因素，以确保运动的稳定性。
稳定性要求精度与稳定性要求02示教点位设置方
法与步骤
打开安川Robot示教器，选择“手动操作”模式。
使用示教器上的操纵杆或按钮，手动移动机器人至目标位置。
在机器人工作范围内选择一个合适的示教点。
在示教点位置记录下机器人的姿态、速度和加速度等信
息。手动设置方法
在示教器上选择“自动操作”模式。
编写机器人运动程序，指定目标位置和姿态。
安川plc编程
本文档旨在提供安川PLC编程的详细指南和范本，以帮助用户顺利进行编程工作。请注意，本文档需要在已经具备相关编程基础知识的前提下使用。在阅读本文档之前，请确保您已经了解并掌握了安川PLC编程的基本概念和操作方法。
1： 硬件准备
在开始编程之前，您需要确保以下硬件设备已经准备就绪：
- 安川控制器
- PLC编程软件
- 适配的连接线缆
2： 连接控制器和计算机
使用适配的连接线缆将控制器与计算机连接起来。确保连接稳定可靠。
3： 打开PLC编程软件
启动安川PLC编程软件，并创建一个新的项目。
4： 项目设置
在新建项目后，需要进行一些项目设置。 - 设置控制器类型和型号。
- 设置通信参数和连接方式。
- 配置PLC的输入和输出设备。
5： 编写程序
开始编写程序。根据您的需求和控制器的功能，编写相应的PLC程序。确保程序逻辑清晰、准确。
6： 联机调试
在编写完程序后，进行联机调试。连接控制器，检查程序运行情况。如有错误或异常，及时排除问题。
7： 程序优化
对程序进行优化，提高效率和稳定性。注意常见的PLC编程问题，如变量定义、循环逻辑和异常处理等。
8： 保存程序
在优化和测试完成后，保存程序至控制器。确保程序可以被顺利执行。
9： 文档归档
对于每一次编程工作，都要将相关文档归档存储，以备日后查阅和使用。 附件：本文档不涉及附件。
法律名词和注释：
- 安川：指安川电机株式会社的产品和技术。安川电机株式会社是一家跨国公司，专注于工业自动化和技术领域。
- PLC编程：PLC全称为可编程逻辑控制器，是一种用于控制工业自动化过程的计算机。PLC编程是指对PLC进行程序设计和开发的过程。
