DZY4850H整流器维修指导书

  • 格式：pdf
  • 大小：2.15 MB
  • 文档页数：19

动力源DZY-48/50H整流器维修作业指导书 第1页共19页 技术特点： 1. 采用了热插拔技术，可以在线安装和更换整流模块。 2. AC176~295V宽交流电压输入设计，试用不同地区使用。 3. 采用了PFC功率因数矫正技术，电源转换效率高。 4. 采用了民主均流技术，可靠性高。 5. 采用高频PMW控制变换技术，减少了电磁干扰。 6. 完善的防雷设计，无工频变压器体积小重量轻。 7. 智能风冷技术，冷却效果好。 8. 完善的保护功能，交流输入过压、欠压、直流输出过压、限流短路保护，散热器过温保护等。当输出电流超过额定的110%时，输出电压下降并限流输出。散热器温度达到85±5℃时整流器执行关闭指令。故障排除后，整流器自动回复正常工作。 9. 具有交流输入浪涌的强免疫力。

动力源DZY-48/50H整流器维修作业指导书 第2页共19页 技术参数： 交流供电 220V单相 开机浪涌电流 ≤28A

启动电压 ≤95V

交流输入电压范围（额定负载） 176~295V AC欠压保护值 ＜170±10V（黄灯）关机＜80±10V AC过压保护值 关机(红灯)＞305±10V恢复开机＜290±10V DC过压保护值 59±1V

直流输出标称电压 48V 直流电压输出范围 43.0V~58.0V 直流额定输出电流 50A(交流输入电压176~295V)

直流最大输出电流 52.5A~55A(交流输入电压176~295V) 效率 ≥92% 重量 2.5KG

高×宽×长mm 132.5×85×311.5

动力源DZY-48/50H整流器维修作业指导书 第3页共19页 使用环境 工作环境温度：-5℃~+45℃ 工作相对湿度：＜90%（40±5℃） 存储温度：-40℃~+70℃(试验温度) 大气压力：70Kap~106Kap 海拔高度：≤3000m 工作条件 交流输入：一般系统采用单相三相制，火线L，零线N，保护地线PE。 交流输入电压：单相180V~264V 交流输入频率：45~65Hz 启动电压适用范围：系统启动电压≥160V,在180~290V范围内可额定电流输出，交流输入电压在90V~180V内限流输出。 整流器工作原理方框图：

动力源DZY-48/50H整流器维修作业指导书 第4页共19页 DC-DC变换原理图

输入到输出波形变化图

动力源DZY-48/50H整流器维修作业指导书 第5页共19页 单机测试维修接线图

双机均流测试接线图

动力源DZY-48/50H整流器维修作业指导书 第6页共19页 测试方法： 滑动电阻器先调到最大值，上电观测电压表是否为53.6V左右。然后缓缓滑动到最小值，观察电流表电流从1A增大到50A,电压表读数稳定无显著变化则OK。 然后双机均流是否工作正常，电阻器从最大值缓缓滑动到最小值。电流从1A变化到50A时观察两机电压表读数无明显差异，保持一致性则OK. 整机故障检修： 1.不上电，整机无反应，没有任何指示灯亮起。 通电无反应主要分为开路和短路两种，简易区分方法：连接灯泡上电，灯泡不亮是开路故障，灯泡明显发光则是短路故障。或用数字万用表二极管档测量PFC OUT主滤波电容E1 E2 E3两端数值，红表笔接电容－极。读数小于480左右则为短路故障，显示在300多时一般是底板PFC开关管 M1 M2 整流管D1 侧板D7被击穿。数值在0左右时则是底板全桥移相开关管MA1 MA2 MB1 MB2 倍流整流管D8 D9 D10 可能被击穿。

动力源DZY-48/50H整流器维修作业指导书 第7页共19页

确定机器无短路故障后，或排除短路故障后整机仍无反映时则依次检测输入保险，侧板L2 L3 D1 D2 D3 D6 R7 R2是否损坏。 观测小板供电电阻R55是否烧毁，测量其值是否为20欧。如果烧毁则需测量小板IC U12 是否以短路。 以上所有都正常仍不亮灯时则通电测量AP VDD是否有300多伏电压，如果有则检测小板辅助电源电路。如果没有则需按检测PCB板是否断线。

动力源DZY-48/50H整流器维修作业指导书 第8页共19页 PCB板断线连接参考下图

2. 红灯不启动，整机启动需要短接数据口引脚1 2 4。

短接正常后机器红灯不启动则需测量PFC IN VDET电压正常为210V左右，如果过高则需更换侧板二极管D3，过低则依次检测L2 L3 D1 D2 主整流桥B1。

动力源DZY-48/50H整流器维修作业指导书 第9页共19页 3.红灯亮让后依次黄灯，绿灯，让后回到红灯。则表明PFC电路基本工作正常，但功率输出极不能正常启动，这时主要是小板上的驱动放大IC U14 U16 DN502SIA损坏。 4. 红灯亮后闪到黄灯停止，则有可能是PFC驱动放大IC U1 DN502SIA损坏。 5. 红灯亮后依次黄灯，绿灯然后过一会又回到黄灯则可能是输出欠压，检测输出保险和电容E8 E9。

6. 风扇高速无指示灯亮起，则说明CPU控制时常，检测小板U5是否有5V供电，此供电由U1 U2 UC2843B⑧脚产生，U1 U2供电由三极管P3

控制，依次更换P3 U1 U2 和U5。 7. 底板U1 DN502SIA烧毁，更换新的IC同时检测D21 D22 ES1J Z1 Z2 Z3 15V稳压管，D16 D17 1N4148是否同时损坏。 8. 全桥移相功率输出电流取样电阻烧毁，依次更换热R39 R38 R23 R19 R18 R33 R34 R35 R36 R37 10个0.39欧电阻，和四个功率管，同时检测反峰吸收回路D13 D14 ES2J R84 R86 R88 R90 R92 R94 R81 R83 R85 R87 R89 R91 10欧 是否损坏。

动力源DZY-48/50H整流器维修作业指导书 第10页共19页 DZY-48/50H 辅助供电原理图:

动力源DZY-48/50H整流器维作业修指导书 第11页共19页 整机工作流程： 整机上电后，交流220V经电感L2 L3 二极管D1 D2 主整流桥B1的负端两个二极管进行整流后得到100Hz脉动直流电210V左右作为PFC IN VDET 送到小板PFC市电电压检测电阻R113 R114 R115 R116分压得到2.0V左右电压送给小板右端CPU U5 24脚来检测市电电压。210V同时经过二极管D3电容E5 E6 滤波后变为直流319V做为 AP VDD 即辅助电源供电输入端。AP VDD 经电阻R55 辅助供电开关变压器AT初级供给单芯片方案微型开关电源芯片 U12 TOP242GN的5脚。同时AP VDD经电阻R35 R36 R37 降压后为U12 1脚提供启动电压。芯片工作后AT 次级感应到脉冲电压经二极管D12电容E3 E4滤波后得到15V辅助供电电压。15V经R76 Z15 D15取样反馈给U12 4脚以维持稳定的输出。D11 Z14为反峰吸收电路。辅助电源工作后CPU工作控制继电器RLY1吸合，主整流桥正端经电阻R7 R2 PFC保护续流二极管D7 PFC OUT 主滤波电容E1 E2 E3 滤波后为PFC 开关功率管 M1 M2供电 M1 M2 经由U1 502SIA驱动开始工作对L1充放电，然后经PFC整流管D1整流输出，在有E1 E2 E3滤波后经PFC OUT VDET 检测电阻 R117 R118 R119 R120分压后送给 U5 CPU 第23脚检测PFC输出电压，CPU检测PFC电路正常后控制继电器RLY2吸合。整机进入正常工作状态，PFC输出稳定的367V电压通过二极管D6给辅助电源供电，由于二极管D3负端电压高于正端，所有D3截至，二极管D7负端电压高于正端，D7也截至。CPU控制全桥移相驱动电路开始工作驱动MA1 MA2 MB1 MB2对变压器T4初级充放电，T4次级得到脉冲电压经二极管D8 D9 10倍流整流电容E11 E12 E13滤波后得到稳定的53.6V电压。输出端53.6V经输出电压检测电阻R49 R50 R109 R110 分压后送给双运放LM258 U8 2脚后驱动光耦控制PMW芯片以稳定输出电压。

动力源DZY-48/50H整流器维作业修指导书 第12页共19页 各芯片管脚电压和功能：

动力源DZY-48/50H整流器维作业修指导书 第13页共19页 各芯片管脚电压和功能：

动力源DZY-48/50H整流器维作业修指导书 第14页共19页 各芯片管脚电压和功能：

动力源DZY-48/50H整流器维作业修指导书 第15页共19页 检修流程图：

动力源DZY-48/50H整流器维作业修指导书 第16页共19页 易损元件清单： 位号 物料描述 侧板F1/F3 保险管φ6×30mm 250V 30A L2/L3 色码电感 1mH 1/2W D1/D2/D3/D6 整流二极管1N4007 D7 大功率整流二极管10A10 R2/R7 金属膜电阻100Ω 3W 底板 B1 主整流桥 D25 XB 80 M1/M2 场效应管FDH45N50F MA1/MA2/MB1/MB2 场效应管FDH45N50F D1 双整流二极管MUR3060 U1 驱动IC DN502SIA Z1/Z2/Z3 稳压二极管15V 0.5W D16/D17 开关二极管1N4148 小板U12 PMWIC TOP242GN U7 PMWIC SG3525 U1/U2/U6/U15 PMWIC 2843B U14/U16 驱动IC DN502SIA U8/U9/U13 双运放IC LM258

动力源DZY-48/50H整流器维作业修指导书 第17页共19页 DZY-4850&30H EMC 侧板 原理图

动力源DZY-48/50H整流器维作业修指导书 第18页共19页 DZY-4850&30H M板 原理图

动力源DZY-48/50H整流器维作业修指导书 第19页共19页 DZY-4850&30H 控制板 原理图

合集下载

艾默生电源维护手册(修改版)

艾默生电源维护手册(修改版)

１

维护牵手行 共织动力网

中国移动通信山东分公司

艾默生开关电源维护

速成宝典

艾默生公司济南客户服务中心

二零零五年九月

２

序 言

中国移动通信责任有限公司山东分公司是艾默生网络能源有限公司极其重要客户和伙伴。目前，山东移动网上运行的艾默生智能开关电源（包括前华为开关电源）共2800余套，其中，电源大部分型号集中分布如下：

八期建设的由NP9801监控单元构成的PS48300-2/50，PS48450-2/50系统；九期建设的由PSM-A构成的PS48400-2/50，PS48600-2/50系统；

十期建设的PS48400-2B/50系统；

十一期建设的的PS48400-2C/50系统；

同时十二期正在建设中的基站电源也集中在由M500F监控单元所组成的PS48400-3/2900和PS48600-3/2900系统。

此外，在早期基站中，还有部分由PSM-15组成的PS48100/25，PS48300/25，PS48120/20，PS48240/20系统。

以上型号的电源占到了目前总量的90%以上。为了进一步加强山东省移动公司基层的维护技术力量，帮助贵公司提升网络质量，打造GSM精品网络，共同提高移动公司市场竞争力，艾默生济南客户服务中心特组织精兵强将，以移动公司相对集中设备型号，编写了该维护手册。本手册不仅包含了日常维护中80%以上的设备运行问题，同时，还介绍了电源日常保养、巡检和电源安装工程的内容和规范。

我们期待此手册能达到我们预期的目的，希望我们的服务能为贵公司在严峻的竞争中尽绵薄之力。由于笔者水平有限，也恳请贵公司领导和同行们多指教！

３

１ `

第一篇：由NP9801构成系统日常维护指南（PS48300-2/50，PS48450-2/50）...................................................................................................................................... １

全力电源产品维修指导书 (一)净化电源常见故障检修

全力电源产品维修指导书 (一)净化电源常见故障检修

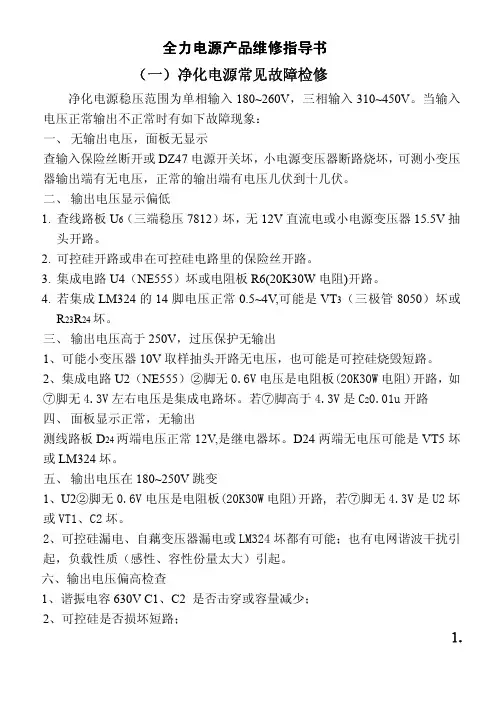

全力电源产品维修指导书

（一）净化电源常见故障检修

净化电源稳压范围为单相输入180~260V，三相输入310~450V。当输入

电压正常输出不正常时有如下故障现象：

一、无输出电压，面板无显示

查输入保险丝断开或DZ47电源开关坏，小电源变压器断路烧坏，可测小变压

器输出端有无电压，正常的输出端有电压几伏到十几伏。

二、输出电压显示偏低

1.查线路板U6（三端稳压7812）坏，无12V直流电或小电源变压器15.5V抽

头开路。

2.可控硅开路或串在可控硅电路里的保险丝开路。

3.集成电路U4（NE555）坏或电阻板R6(20K30W电阻)开路。

4.若集成LM324的14脚电压正常0.5~4V,可能是VT3（三极管8050）坏或

R23R24坏。

三、输出电压高于250V，过压保护无输出

1、可能小变压器10V取样抽头开路无电压，也可能是可控硅烧毁短路。

2、集成电路U2（NE555）②脚无0.6V电压是电阻板(20K30W电阻)开路，如

⑦脚无4.3V左右电压是集成电路坏。若⑦脚高于4.3V是C20.01u开路

四、面板显示正常，无输出

测线路板D24两端电压正常12V,是继电器坏。D24两端无电压可能是VT5坏

或LM324坏。

五、输出电压在180~250V跳变

1、U2②脚无0.6V电压是电阻板(20K30W电阻)开路,若⑦脚无4.3V是U2坏

或VT1、C2坏。

2、可控硅漏电、自藕变压器漏电或LM324坏都有可能；也有电网谐波干扰引

起，负载性质（感性、容性份量太大）引起。

六、输出电压偏高检查

1、谐振电容630VC1、C2是否击穿或容量减少；

2、可控硅是否损坏短路；⒈3、集成LM324损坏

七、输出电压不稳定

1、线路板上电容C7、C9容量减少、漏电；

2、LM324损坏；

3、输入市电轻微干扰引起。

八、输出电压正常，但显示不正常，应调整数显板电位器W，无法调整是数

显板坏。数线板工作电压（插件上1、2端）为8V，取样电压（插件下3、4

端）为220V。其它点参考电压：

电控仪维修参考手册模板

电控仪维修参考手册模板

电控仪维修参考手册

故障现象 故障原因 处理方法 产品型号

无输出, 所有闸不跳, 24V上只有12V。 机内进水, 电源接插件上金属( 铜) 针脚氧化严重, 造成接触不良的线路不导通。 更换7824一个, 在7824正脚( 33V) 上加线连接到电源接插件的24V+上。 SXC—8A1--16

短路 使用不当使电源短路 更换开关电源 SXC—8A1—60--AA

控制混乱 更换晶振

3、 4, 7、 8…隔两秒不跳 4514与PIC的信号B短路, 外线短路。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。

19至23回路不跳 19至23回路光偶无5V+, 在正脚外接短线到电阻。

数码管”脉冲阀显示”十位显示故障 U6 595芯片上QH( 9脚)

信号输出到U7 14脚的板内导线与U6的5V+电源搭线 在U69脚与U714脚处切断导线,

板外外接

脉冲阀正常动作,

数码管全部无显示 PIC上信号输出14脚与U6上11脚连线板内断 外接导线

16回路吸死( 一直跳)

蜂鸣器无声音 光耦5V+端与4.7k电阻端板内连线与595针脚搭线。 光耦电源端( 5V+) 与电阻(4.7k)端线切断, 外接线 SXC—8A1—20--AA

1-16回路不动作 光耦上5V+电压达不到, 只有4.5V左右 光耦上5V+与220电阻板内导线上某一过孔不灌通, 将其从新导通 SXC—8A1—64--AA

1回路在1-16导通时一直导通 1回路光耦的信号端( 从4514) 与第四组的5V+电源导通 板内线路过于复杂, 报废处理 SXC—8A1—64--AA

无法正常工作 电源处理部分电容损坏 更换电源板电容6个 SXC—8A1—8

调整的多个按钮无法动作 板上烧伤严重, 部分断线 烧断线路板外接线 SXC—8A1—8

周期灯不亮 U6信号输出脚( 9脚)

与U7信号输出脚( 14脚) 板内导线不通 U6输出脚( 9脚) 与所连过孔间加钢丝导通 SXC—8A1—18--AA

电源维修作业指导书

电源维修作业指导书

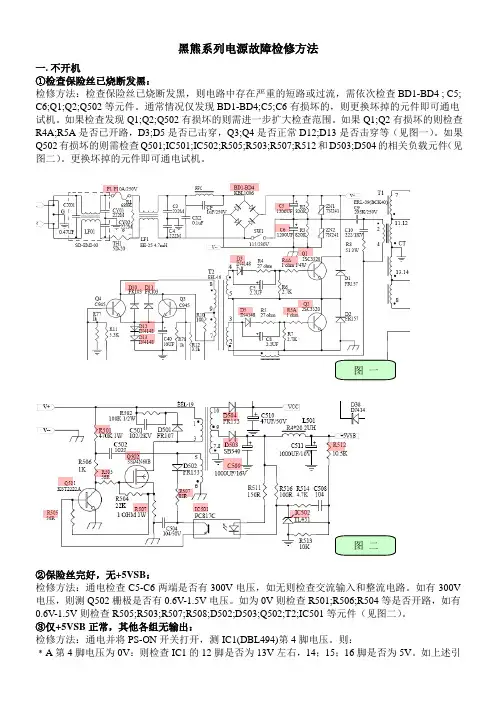

黑熊系列电源故障检修方法
