连续梁计算书

新建客货共线（40+64+40）m预应力混凝土连续梁桥施工监控计算书计算：复核：审核：目录1 工程概况 (1)1.1 结构概况 (1)1.2 施工概况 (1)2 计算规范与依据 (2)3 计算基本资料及参数选取 (3)3.1 基本资料 (3)3.1.1技术指标 (3)3.1.2主要材料 (3)3.2 主要参数选取 (4)3.2.1 恒载 (4)3.2.2 活载 (5)3.2.3 附加力 (6)3.2.4 特殊荷载 (6)3.2.5荷载组合 (6)4 计算模型 (6)4.1. 结构离散 (7)4.2施工阶段模拟 (9)4.3 施工阶段计算结果 (25)4.3.1 各施工阶段累计位移 (25)4.3.2施工阶段应力 (34)4.4 立模标高的确定 (36)4.4.1 成桥阶段累计位移 (37)4.4.2 活载位移 (37)4.4.2 预拱度 (37)1 工程概况新建（40+64+40）m连续梁，墩号134#～137#，正线间距S＝4.6m，按200km/h（预留250km/h）城际客运专线铁路标准设计，采用悬臂现浇法施工。

1.1 结构概况（40+64+40）m预应力混凝土连续梁，采用悬臂法施工。

梁全长145.5m，计算跨度为(40+64+40)m，中支点处截面最低点梁高5.204m，边跨8.75m直线段截面最低点梁高2.804m，梁底下缘按圆曲线变化。

边支座中心线至梁端0.75m，边支座横桥向中心距4.60m，中支座横桥向中心距4.20m。

截面类型为单箱单室，变高度、变截面箱梁。

底板、腹板、顶板局部向内侧加厚，中支点处局部向外加厚，均按直线线性变化。

全联在端支点、中跨跨中及中支点共设5个横隔板，横隔板设有孔洞，供检查人员通过。

挡砟墙内侧净宽9.0m，线路中心至挡砟墙内侧2.2m，桥面宽12.2m，桥梁建筑总宽12.50m（按桥上设置插板式金属声屏障计算）。

1.2 施工概况根据(40+64+40）m 连续梁施工设计图，本桥施工采用悬臂浇注，边跨及中跨合拢利用吊架合拢。

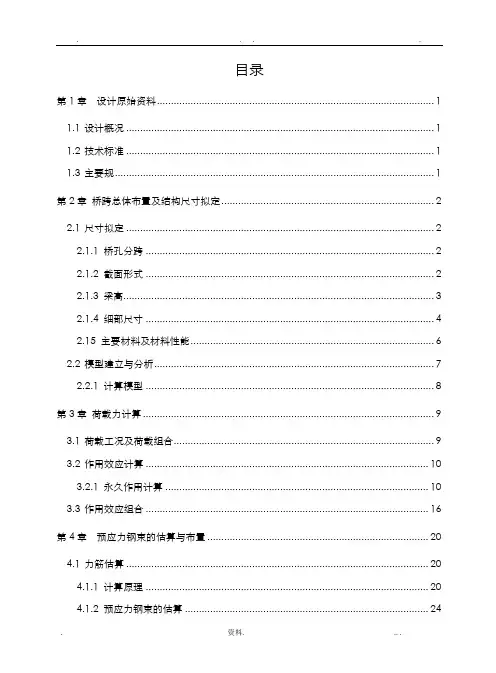

MIDAS连续梁计算书目录第1章设计原始资料 ........................................................................... .................................... 1 1.1 设计概况 ........................................................................... .................................................. 1 1.2 技术标准 ........................................................................... .................................................. 1 1.3 主要规范 ........................................................................... .................................................. 1 第2章桥跨总体布置及结构尺寸拟定 ........................................................................... ........... 2 2.1 尺寸拟定 ........................................................................... .................................................. 2 2.1.1 桥孔分跨 ........................................................................... .......................................... 2 2.1.2 截面形式 ........................................................................... .......................................... 2 2.1.3 梁高 ........................................................................... .................................................. 3 2.1.4 细部尺寸 ........................................................................... .......................................... 4 2.15 主要材料及材料性能 ........................................................................... ....................... 6 2.2 模型建立与分析 ........................................................................... ...................................... 7 2.2.1 计算模型 ........................................................................... .......................................... 8 第3章荷载内力计算 ........................................................................... ...................................... 9 3.1 荷载工况及荷载组合 ........................................................................... .............................. 9 3.2 作用效应计算 ........................................................................... ........................................ 10 3.2.1 永久作用计算 ........................................................................... ................................ 10 3.3 作用效应组合 ........................................................................... ........................................ 16 第4章预应力钢束的估算与布置 ........................................................................... ............... 20 4.1 力筋估算 ........................................................................... ................................................ 20 4.1.1 计算原理 ........................................................................... ........................................ 20 4.1.2 预应力钢束的估算 ........................................................................... (24)I4.2 预应力钢束的布置（具体布置图见图纸） ................................................................... 27 第5章预应力损失及有效应力的计算 ........................................................................... ......... 29 5.1 预应力损失的计算 ........................................................................... ................................ 29 5.1.1摩阻损失 ........................................................................... ......................................... 29 5.1.2. 锚具变形损失 ........................................................................... ............................... 30 5.1.3. 混凝土的弹性压缩 ........................................................................... ....................... 30 5.1.4.钢束松弛损失 ........................................................................... ................................. 31 5.1.5.收缩徐变损失 ........................................................................... ................................. 31 5.2 有效预应力的计算 ........................................................................... ................................ 32 第6章次内力的计算 ........................................................................... .................................... 33 6.1 徐变次内力的计算 ........................................................................... ................................ 33 6.2 预加力引起的次内力 ........................................................................... ............................ 33 第7章内力组合 ........................................................................... ............................................ 35 7.1 承载能力极限状态下的效应组合............................................................................ ...... 35 7.2 正常使用极限状态下的效应组合............................................................................ ...... 38 第8章主梁截面验算 ........................................................................... .................................. 41 8.1 正截面抗弯承载力验算 ........................................................................... ........................ 41 8.2 持久状况正常使用极限状态应力验算 ...........................................................................44 8.2.1 正截面抗裂验算（法向拉应力） ......................................................................... ... 44 8.2.2 斜截面抗裂验算（主拉应力） ......................................................................... ....... 46 8.2.3混凝土最大压应力验算 ........................................................................... ................. 49 8.2.4 预应力钢筋中的拉应力验算 ........................................................................... ....... 50 8.3 挠度的验算 ........................................................................... .. (51)小结 ........................................................................... (53)第1章设计原始资料1.1 设计概况设计某预应力混凝土连续梁桥模型，标准跨径为35m+50m+35m。

目录第1章设计原始资料 (1)1.1设计概况 (1)1.2技术标准 (1)1.3主要规 (1)第2章桥跨总体布置及结构尺寸拟定 (2)2.1尺寸拟定 (2)2.1.1 桥孔分跨 (2)2.1.2 截面形式 (2)2.1.3 梁高 (3)2.1.4 细部尺寸 (4)2.15 主要材料及材料性能 (6)2.2模型建立与分析 (7)2.2.1 计算模型 (8)第3章荷载力计算 (9)3.1荷载工况及荷载组合 (9)3.2作用效应计算 (10)3.2.1 永久作用计算 (10)3.3作用效应组合 (16)第4章预应力钢束的估算与布置 (20)4.1力筋估算 (20)4.1.1 计算原理 (20)4.1.2 预应力钢束的估算 (24)4.2预应力钢束的布置（具体布置图见图纸） (27)第5章预应力损失及有效应力的计算 (29)5.1预应力损失的计算 (29)5.1.1摩阻损失 (29)5.1.2. 锚具变形损失 (30)5.1.3. 混凝土的弹性压缩 (30)5.1.4.钢束松弛损失 (31)5.1.5.收缩徐变损失 (31)5.2有效预应力的计算 (32)第6章次力的计算 (33)6.1徐变次力的计算 (33)6.2预加力引起的次力 (33)第7章力组合 (35)7.1承载能力极限状态下的效应组合 (35)7.2正常使用极限状态下的效应组合 (38)第8章主梁截面验算 (41)8.1正截面抗弯承载力验算 (41)8.2持久状况正常使用极限状态应力验算 (44)8.2.1 正截面抗裂验算（法向拉应力） (44)8.2.2 斜截面抗裂验算（主拉应力） (46)8.2.3混凝土最大压应力验算 (49)8.2.4 预应力钢筋中的拉应力验算 (50)8.3挠度的验算 (51)小结 (53)第1章设计原始资料1.1 设计概况设计某预应力混凝土连续梁桥模型，标准跨径为35m+50m+35m。

施工方式采用满堂支架现浇，采用变截面连续箱梁。

编号：第1 本共1 本，本册计页银西铁路银川机场黄河特大桥引桥6×32m连续梁现浇支架计算单中国铁建大桥工程局集团有限公司银吴项目经理部二○一六年十二月银西铁路银川机场黄河特大桥引桥6×32m连续梁现浇支架计算单计算：复核：项目负责人：审核：审定：中国铁建大桥工程局集团有限公司银吴项目经理部二○一六年十二月一、支架概况银川机场黄河特大桥6×32m连续梁位于标尾365#～银川台，梁部形式为等截面6×32m连续箱梁，其结构图如下所示：图1-1 6×32m连续梁立面图图1-2 6×32m梁部结构图支架形式为梁柱式支架，具体布置为：基础采用Φ630×10mm钢管桩，每跨设置3排，每排3根桩间距3.6m；立柱为Φ630×10mm钢管，每跨设置5排，其中两排设置在承台上，剩余三排与钢管桩基础连接；立柱上设置双拼I56a双拼工字钢作为主梁；纵梁采用321型贝雷梁，单跨跨度为3m或6m，贝雷梁间距腹板处450mm，顶底板处及翼板处为900mm；分配梁为I22a工字钢，间距0.8m；方木设置两层，下层为10×10cm方木，间距0.6m，上层为5×8cm方木，间距0.25m；底模板采用1.5cm厚竹胶板。

图1-3 6×32m支架横断面图二、荷载统计图2-1 6×32m跨中梁部横断面图图2-2 6×32m加厚段梁部横断面图箱梁顶板厚度74.8cm ，底板厚度90cm ，梁高310.8cm ，翼缘板厚度29.8cm （均按照梁体加厚段统计），故混凝土恒荷载为：顶底板处为g1=（0.748+0.9）*2.6*10*1.2=51.42KN/m2； 腹板处荷载为g2=3.108*2.6*10*1.2=96.97KN/m2；翼缘板处荷载为g3=0.298*2.6*10*1.2=9.3KN/m2。

施工过程中活荷载和振捣荷载为g4=(2+2)*1.4=5.6KN/m2；三、受力计算1、对竹胶板进行验算竹胶板背肋间距0.2m ，因此按照20cm 三跨连续梁计算：单片竹胶板受到的均布荷载：q=（96.97×5.3+5.6×5.3）=543.62KN/m 。
