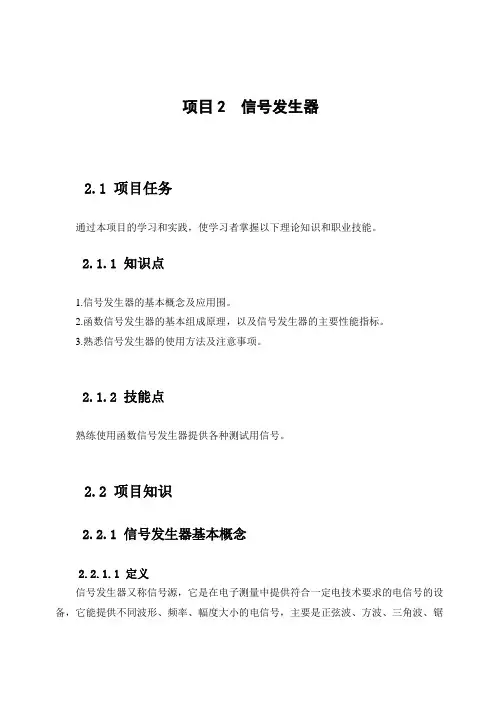

项目2 信号发生器2.1 项目任务通过本项目的学习和实践，使学习者掌握以下理论知识和职业技能。
2.1.1 知识点1.信号发生器的基本概念及应用围。
2.函数信号发生器的基本组成原理，以及信号发生器的主要性能指标。
3.熟悉信号发生器的使用方法及注意事项。
2.1.2 技能点熟练使用函数信号发生器提供各种测试用信号。
2.2 项目知识2.2.1 信号发生器基本概念2.2.1.1 定义信号发生器又称信号源，它是在电子测量中提供符合一定电技术要求的电信号的设备，它能提供不同波形、频率、幅度大小的电信号，主要是正弦波、方波、三角波、锯齿波和脉冲波等，为测试提供不同的信号源。
它与电子线路中的电流源、电压源的区别在于它是提供的是电信号，而后者只是提供的是电能。
2.2.1.2 分类信号发生器可按输出波形和输出频率两种方法进行分类。
1. 按输出波形分类，信号发生器可分为以下四种类型：（1）正弦波信号发生器：可产生正弦波或受调制的正弦波。
（2）脉冲信号发生器：可产生脉宽可调的重复脉冲波。
（3）函数信号发生器：可产生幅度与时间成一定函数关系的信号，如正弦波、三角波、方波、锯齿波、钟形波脉冲等。
（4）噪声信号发生器：可产生各种模拟干扰的电信号。
2. 按输出频率可分类，信号发生器可为以下六种类型：（1）超低频信号发生器：频率围为0.0001～1KHz 。
（2）低频信号发生器：频率围为1Hz ～1MHz 。
（3）视频信号发生器：频率围为20Hz ～10MHz 。
（4）高频信号发生器：频率围为200KHz ～30MHz 。
（5）甚高频信号发生器：频率围为30～300Hz 。
（6）超高频信号发生器：频率围为300MHz 以上。
2.2.2 几种常用信号发生器2.2.2.1 正弦波信号发生器1．频率特性（1）频率围。
指仪器 各项指标都能得到保证时的输出频率围，更确切地说，应称为“有效频率围”。
（2）频率准确度。
指信号发生器度盘（或数字显示）数值o f 与实际输出信号频率f 间的偏差。
实验二二阶电路的动态响应
1.一、实验目的:
2.学习用实验的方法来研究二阶动态电路的响应。
3.研究电路元件参数对二阶电路动态响应的影响。
4.研究欠阻尼时, 元件参数对α和固有频率的影响。
5.研究RLC串联电路所对应的二阶微分方程的解与元件参数的关系。
二、实验设备与器件
1.低频信号发生器
2.交流毫伏表
3.双踪示波器
4.万用表
5.可变电阻
电阻、电感、电容(电阻100Ω,电感10mH、4.7mH, 电容47nF), 可变电阻（680Ω）。
三、实验内容
1.按图6.8所示电路接线（R1=100ΩL=10mH C=47nF）
调节可变电阻器R2之值, 观察二阶电路的零输入响应和零状态响应由过阻尼过渡到临界阻尼, 最后过渡到欠阻尼的变化过渡过程, 分别定性地描绘、记录响应的典型变化波形。
临界阻尼图过阻尼图欠阻尼图。
