【CN209757781U】一种包装纸箱防水结构【专利】
- 格式：pdf
- 大小：421.67 KB
- 文档页数：8
下载文档原格式
合集下载
【CN209617970U】一种耐用瓦楞纸箱【专利】
实用新型内容 [0004] 1 .要解决的技术问题 [0005] 针对现有技术中存在的问题，本实用新型的目的在于提供一种耐用瓦楞纸箱，它 可以实现增加瓦楞箱的防水性，减少其运输酒水等其他玻璃瓶装饮料时由于防水性较差而 引起巨大的损失，提高其耐用性，使得其使用的更加广泛。 [0006] 2 .技术方案 [0007] 为解决上述问题，本实用新型采用如下的技术方案。 [0008] 一种耐用瓦楞纸箱，包括瓦楞箱主体，所述瓦楞箱主体上端转动连接有四个盒盖， 所述瓦楞箱主体内壁之间固定连接有十字分隔板，所述十字分隔板与瓦楞箱主体的内底端 相接触 ，所述十字分隔板外端固定连接有四个L形瓦楞板 ，四个所述L形瓦楞板关于十字分 隔板中心对称且均与瓦楞箱主体的内底端固定连接，所述瓦楞箱主体和L形瓦楞板之间插 设有L形防水板，所述L形防水板外端开凿有吸水槽，所述吸水槽内底端固定连接有干燥板， 所述吸水槽内壁卡接有吸水棉布，所述吸水棉布位于干燥板外侧，所述L形防水板下内壁开 凿有多个均匀分布的排水孔，所述L形防水板下端固定连接有收集箱，所述收集箱与排水孔 相连通 ，可以 实现 增加瓦楞箱的防 水性 ，减 少其运输酒水等其他玻璃瓶装饮料时由 于防 水 性较差而引起巨大的损失，提高其耐用性，使得其使用的更加广泛。 [0009] 进一步的，所述十字分隔板由橡胶材质构成，通过设置十字分隔板既能对瓦楞箱 主体的内部进行合理的 划分 ，又能 增加装置整体的 抗震能 力 ，减少在运输过程中由 于震动 而使得内部所装的酒水等其他饮料的玻璃瓶破裂的可能性。 [0010] 进一步的，所述瓦楞箱主体内底端固定连接有四个防水垫层，所述防水垫层均位 于十字分隔板和L形瓦楞板之间 ，当酒水等其他饮料玻璃瓶破裂时 ，通过防水垫层能够减少 其内部溶液扩散的可能性。
瓦楞纸包装盒技术领域 ，一 种耐 用瓦楞纸箱 ，包 括瓦楞箱主体，瓦楞箱主体上端转动连接有四个 盒盖，瓦楞箱主体内壁之间固定连接有十字分隔 板 ，十字分隔板与瓦楞箱主体的内 底端 相接触 ， 十字分隔板外端固定连接有四 个L形瓦 楞板 ，四 个L形瓦楞板关于十字分隔板中心对称且均与瓦 楞箱主体的内 底端固定连接 ，瓦 楞箱主体 和L形 瓦楞板之间插设有L形防水板，L形防水板外端开 凿有吸 水槽 ，吸 水槽内 底端固定连接有干燥板 ， 吸水槽内壁卡接有吸水棉布，可以实现增加瓦楞 箱的防水性，减少其运输酒水等其他玻璃瓶装饮 料时由于防水性较差而引起巨 大的 损失 ，提高其 耐用性，使得其使用的更加广泛。
【CN209441824U】一种纸箱盒【专利】
2 .根据权利要求1所述的纸箱盒，其特征在于：所述外顶板不与侧板部分相连接的一边 设置有粘合部。
3 .根据权利要求1所述的纸箱盒，其特征在于：所述底板部分含有外底板、内底板、左摇 板和右摇板，所述外底板不与侧板部分相连接的一边设置有粘合部。
4 .根据权利要求1所述的纸箱盒，其特征在于：所述侧板部分含有依次连接的第一侧 板、第二侧板、第三侧板和第四侧板，第四侧板不与第三侧板相连接的一边设置有连接板。
板部分 、底板部分 和侧板部分 ，顶板部分 和底板 部分分别与侧板部分相连接，顶板部分含有外顶 板、内顶板、左摇板和右摇板，内顶板以内顶板中 心为圆心设置有圆孔，外顶板以外顶板中心为圆 心设置有按压半圆板，按压半圆板两端向外顶板 与侧板部分相连接的一边两个底角延伸出两条 折痕线。本实 用新型的目的 在于 ，提供一 种纸箱 盒 ，用于快递服务等运输服务行业 ，通过巧妙设 计的 结构 ，令使 用者能方便的 拆 卸纸箱 ，不会由 于拆卸困难而使用诸如剪刀等暴力拆卸工具拆 卸过后影响环境，绿色环保。
3
CN 209441824 U
说 明 书
2/2 页
[0014] 本实用新型的有益效果是，提供一种纸箱盒，用于快递服务等运输服务行业，通过 巧妙设计的结构，令使用者能方便的拆卸纸箱，不会由于拆卸困难而使用诸如剪刀等暴力 拆卸工具拆卸过后影响环境，绿色环保。
附图说明 [0015] 图1为本实用新型展开图。
背景技术 [0002] 纸箱盒是一个立体的造型，它是由若干个组成的面的移动、堆积、折叠、包围而成 的 多面形体构成的 。立体构成中的 面在空间中起分 割空间的 作 用，对不同 部位的 面 加以 切 割、旋转、折叠，所得到的面就有不同的情感体现。纸盒展示面的构成关系要注意展示面、侧 面、顶部与底部的衔接关系，以及包装信息元素的设置。 [0003] 纸箱盒包装在很大程度上是以其精美造型和装潢来宣传美化商品，提高商品的竞 争性。由于纸盒的造型和结构设计往往要由被包装商品的形状特点来确定，故其式样和类 型很多 ，有长方形、正方形、多边型、异型纸盒、圆筒形等 ，但其制造工艺过程基本相同 ，即选 择材料——设计图标——制造模板——冲压——接合成盒。 [0004] 纸制品包装，是包装工业品中用量最大的种类。纸箱是最主要的运输包装形式，而 纸箱盒广泛用做食品、医药、电子等各种产品的销售包装。随着运输方式的改变和销售方式 的变革，纸箱、纸盒的样式日趋多样化，几乎每一种新型的非标纸箱都伴随着一套自动化设 备问世，而造型新颖的纸盒本身，也成为了商品促销的手段。 [0005] 如今，随着电商行业的发展，快递服务公司的日趋成熟，在拼快递速度、快递质量 的同时，如何让消费者能够更加方便、快捷的拆卸纸箱盒，成为快递服务公司的追求目标。
3 .根据权利要求1所述的纸箱盒，其特征在于：所述底板部分含有外底板、内底板、左摇 板和右摇板，所述外底板不与侧板部分相连接的一边设置有粘合部。
4 .根据权利要求1所述的纸箱盒，其特征在于：所述侧板部分含有依次连接的第一侧 板、第二侧板、第三侧板和第四侧板，第四侧板不与第三侧板相连接的一边设置有连接板。
板部分 、底板部分 和侧板部分 ，顶板部分 和底板 部分分别与侧板部分相连接，顶板部分含有外顶 板、内顶板、左摇板和右摇板，内顶板以内顶板中 心为圆心设置有圆孔，外顶板以外顶板中心为圆 心设置有按压半圆板，按压半圆板两端向外顶板 与侧板部分相连接的一边两个底角延伸出两条 折痕线。本实 用新型的目的 在于 ，提供一 种纸箱 盒 ，用于快递服务等运输服务行业 ，通过巧妙设 计的 结构 ，令使 用者能方便的 拆 卸纸箱 ，不会由 于拆卸困难而使用诸如剪刀等暴力拆卸工具拆 卸过后影响环境，绿色环保。
3
CN 209441824 U
说 明 书
2/2 页
[0014] 本实用新型的有益效果是，提供一种纸箱盒，用于快递服务等运输服务行业，通过 巧妙设计的结构，令使用者能方便的拆卸纸箱，不会由于拆卸困难而使用诸如剪刀等暴力 拆卸工具拆卸过后影响环境，绿色环保。
附图说明 [0015] 图1为本实用新型展开图。
背景技术 [0002] 纸箱盒是一个立体的造型，它是由若干个组成的面的移动、堆积、折叠、包围而成 的 多面形体构成的 。立体构成中的 面在空间中起分 割空间的 作 用，对不同 部位的 面 加以 切 割、旋转、折叠，所得到的面就有不同的情感体现。纸盒展示面的构成关系要注意展示面、侧 面、顶部与底部的衔接关系，以及包装信息元素的设置。 [0003] 纸箱盒包装在很大程度上是以其精美造型和装潢来宣传美化商品，提高商品的竞 争性。由于纸盒的造型和结构设计往往要由被包装商品的形状特点来确定，故其式样和类 型很多 ，有长方形、正方形、多边型、异型纸盒、圆筒形等 ，但其制造工艺过程基本相同 ，即选 择材料——设计图标——制造模板——冲压——接合成盒。 [0004] 纸制品包装，是包装工业品中用量最大的种类。纸箱是最主要的运输包装形式，而 纸箱盒广泛用做食品、医药、电子等各种产品的销售包装。随着运输方式的改变和销售方式 的变革，纸箱、纸盒的样式日趋多样化，几乎每一种新型的非标纸箱都伴随着一套自动化设 备问世，而造型新颖的纸盒本身，也成为了商品促销的手段。 [0005] 如今，随着电商行业的发展，快递服务公司的日趋成熟，在拼快递速度、快递质量 的同时，如何让消费者能够更加方便、快捷的拆卸纸箱盒，成为快递服务公司的追求目标。
【CN209852825U】一种防潮耐冲击复合性纸箱【专利】

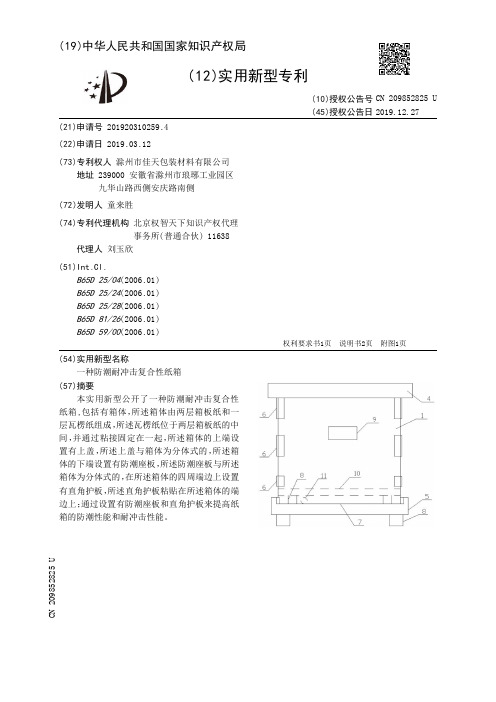

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310259.4(22)申请日 2019.03.12(73)专利权人 滁州市佳天包装材料有限公司地址 239000 安徽省滁州市琅琊工业园区九华山路西侧安庆路南侧(72)发明人 童来胜 (74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 刘玉欣(51)Int.Cl.B65D 25/04(2006.01)B65D 25/24(2006.01)B65D 25/28(2006.01)B65D 81/26(2006.01)B65D 59/00(2006.01)(54)实用新型名称一种防潮耐冲击复合性纸箱(57)摘要本实用新型公开了一种防潮耐冲击复合性纸箱,包括有箱体，所述箱体由两层箱板纸和一层瓦楞纸组成，所述瓦楞纸位于两层箱板纸的中间，并通过粘接固定在一起，所述箱体的上端设置有上盖，所述上盖与箱体为分体式的，所述箱体的下端设置有防潮座板，所述防潮座板与所述箱体为分体式的，在所述箱体的四周端边上设置有直角护板，所述直角护板粘贴在所述箱体的端边上；通过设置有防潮座板和直角护板来提高纸箱的防潮性能和耐冲击性能。
权利要求书1页 说明书2页 附图1页CN 209852825 U 2019.12.27C N 209852825U权 利 要 求 书1/1页CN 209852825 U1.一种防潮耐冲击复合性纸箱,其特征在于：包括有箱体(1)，所述箱体(1)由两层箱板纸(2)和一层瓦楞纸(3)组成，所述瓦楞纸(3)位于两层箱板纸(2)的中间，并通过粘接固定在一起，所述箱体(1)的上端设置有上盖(4)，所述上盖(4)与箱体(1)为分体式的，所述箱体(1)的下端设置有防潮座板(5)，所述防潮座板(5)与所述箱体(1)为分体式的，在所述箱体(1)的四周端边上设置有直角护板(6)，所述直角护板(6)粘贴在所述箱体(1)的端边上。
【CN209602873U】一种防泼水纸板【专利】

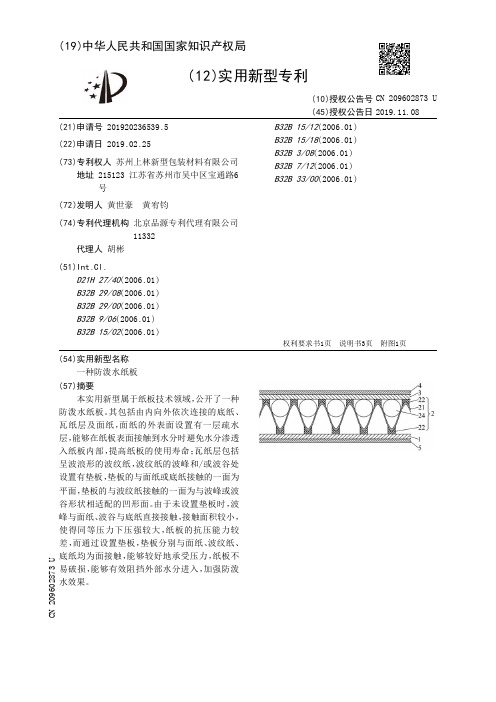

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236539.5(22)申请日 2019.02.25(73)专利权人 苏州上林新型包装材料有限公司地址 215123 江苏省苏州市吴中区宝通路6号(72)发明人 黄世豪 黄宥钧 (74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.D21H 27/40(2006.01)B32B 29/08(2006.01)B32B 29/00(2006.01)B32B 9/06(2006.01)B32B 15/02(2006.01)B32B 15/12(2006.01)B32B 15/18(2006.01)B32B 3/08(2006.01)B32B 7/12(2006.01)B32B 33/00(2006.01)(54)实用新型名称一种防泼水纸板(57)摘要本实用新型属于纸板技术领域，公开了一种防泼水纸板。
其包括由内向外依次连接的底纸、瓦纸层及面纸，面纸的外表面设置有一层疏水层，能够在纸板表面接触到水分时避免水分渗透入纸板内部，提高纸板的使用寿命；瓦纸层包括呈波浪形的波纹纸，波纹纸的波峰和/或波谷处设置有垫板，垫板的与面纸或底纸接触的一面为平面，垫板的与波纹纸接触的一面为与波峰或波谷形状相适配的凹形面。
由于未设置垫板时，波峰与面纸、波谷与底纸直接接触，接触面积较小，使得同等压力下压强较大，纸板的抗压能力较差，而通过设置垫板，垫板分别与面纸、波纹纸、底纸均为面接触，能够较好地承受压力，纸板不易破损，能够有效阻挡外部水分进入，加强防泼水效果。
权利要求书1页 说明书3页 附图1页CN 209602873 U 2019.11.08C N 209602873U权 利 要 求 书1/1页CN 209602873 U1.一种防泼水纸板，其特征在于，包括由内向外依次连接的底纸(1)、瓦纸层(2)及面纸(3)，所述面纸(3)的外表面设置有一层疏水层(4)；所述瓦纸层(2)包括呈波浪形的波纹纸(21)，所述波纹纸(21)的波峰和/或波谷处设置有垫板(22)，所述垫板(22)的与所述面纸(3)或所述底纸(1)接触的一面为平面，所述垫板(22)的与所述波纹纸(21)接触的一面为与所述波峰或所述波谷形状相适配的凹形面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920343039.1
(22)申请日 2019.03.18
(73)专利权人 常熟市佳合纸制品科技有限公司
地址 215511 江苏省苏州市常熟市梅李镇
华联路27号
(72)发明人 许锋
(51)Int.Cl.
B65D 5/64
(2006.01)
B65D 5/30
(2006.01)
B65D 81/38
(2006.01)
B32B 29/08
(2006.01)
(54)实用新型名称
一种包装纸箱防水结构
(57)摘要
本实用新型公开了一种包装纸箱防水结构，
包括箱体，所述箱体包括底板，所述底板四周端
面一体化连接有侧板，所述箱体上方设置有箱
盖，所述底板四周相邻侧板之间设置有连接结
构，所述箱体侧楞处设置有侧楞连接板，所述箱
盖上端面中间设置有把手，结构简单，构造清晰
易懂，箱体和箱盖之间的连接结构紧密，防水效
果好，箱盖不易脱落；箱体上侧板之间通过连接
结构和侧楞连接板进行连接，具有极佳的防水效
果和连接强度，使得侧楞处不易进水且侧楞处保
护性好；此外，箱体中板体内部设置的第一防水
层和第二防水层，使得箱体本身具有很好的防水
效果，箱体内部设置的保温层和吸附层使得箱体
具有保温效果且内部连接结构更加紧密，稳定性
好。
权利要求书1页 说明书3页 附图3页
CN 209757781 U
2019.12.10
C
N
2
0
9
7
5
7
7
8
1
U
1.一种包装纸箱防水结构，包括箱体（21），其特征在于：所述箱体（21）包括底板（1），所
述底板（1）四周端面一体化连接有侧板（3），所述箱体（21）上方设置有箱盖（10），所述底板
（1）四周相邻侧板（3）之间设置有连接结构（13），所述箱体（21）侧楞处设置有侧楞连接板
（2），所述箱盖（10）上端面中间设置有把手（9）。
2.根据权利要求1所述的一种包装纸箱防水结构，其特征在于：所述连接结构（13）包括
若干连接头（15），若干连接头（15）一端与前后侧侧板（3）左右端面固定连接，所述连接头
（15）另一端固定连接有卡扣（14），左右侧侧板（3）前后端面设置有若干卡槽（12），所述卡扣
（14）与卡槽（12）对应卡接设置。
3.根据权利要求2所述的一种包装纸箱防水结构，其特征在于：所述侧楞连接板（2）为
直角板设置，所述侧楞连接板（2）与侧板（3）之间通过防水粘胶固定连接。
4.根据权利要求3所述的一种包装纸箱防水结构，其特征在于：所述箱盖（10）底端面四
周固定设置有插板（8），所述插板（8）下端一体化连接有卡条（11），所述插板（8）和卡条（11）
均为长条状设置，所述侧板（3）上端面内设置有插板槽（4），所述插板（8）和卡条（11）与插板
槽（4）对应连接设置，所述卡条（11）宽度大于插板（8）宽度设置。
5.根据权利要求4所述的一种包装纸箱防水结构，其特征在于：所述箱盖（10）四周端面
固定连接有固定板（7），所述固定板（7）靠近插板（8）一侧端面上设置有上连接磁条（6），所
述侧板（3）上方表面设置有下连接磁条（5），所述上连接磁条（6）和下连接磁条（5）对应连
接。
6.根据权利要求1所述的一种包装纸箱防水结构，其特征在于：所述底板（1）和侧板（3）
板体内中间设置有纸板层（18），所述纸板层（18）内表面依次设置有保温层（17）和第一防水
层（16），所述纸板层（18）外表面依次设置有吸附层（19）和第二防水层（20），所述第一防水
层（16）是由氯化聚乙烯、橡胶和丙纶经高温搅拌压制而成，所述第二防水层（20）是由三元
乙丙橡胶、硅油和聚硫橡胶高温搅拌压制而成，所述第二防水层（20）外表面设置有防水薄
膜。
权 利 要 求 书
1/1页
2
CN 209757781 U
