光纤干涉仪的原理

《基于马赫-曾德干涉仪的光纤周界安防系统研究》篇一一、引言随着科技的进步和社会安全需求的提升，周界安防系统在保障社会安全、防止非法入侵等方面发挥着越来越重要的作用。

光纤周界安防系统因其高灵敏度、抗干扰能力强、布设灵活等优点，在周界安防领域得到了广泛的应用。

本文提出了一种基于马赫-曾德干涉仪的光纤周界安防系统，通过研究其工作原理、性能及优势，为实际应用提供理论支持。

二、马赫-曾德干涉仪原理马赫-曾德干涉仪是一种利用光干涉原理进行测量的装置。

其基本原理是将同一光源发出的光分为两路，分别经过不同的光程和相位延迟后再次汇合，形成干涉现象。

通过分析干涉图像，可以获得被测物体的信息。

在光纤周界安防系统中，马赫-曾德干涉仪用于监测光纤中光的干涉情况，从而实现周界入侵检测。

三、光纤周界安防系统构成基于马赫-曾德干涉仪的光纤周界安防系统主要由光纤环路、光源、马赫-曾德干涉仪、信号处理与控制系统等部分组成。

其中，光纤环路负责布设在整个周界区域，将光信号传输至各处；光源为系统提供稳定的光源；马赫-曾德干涉仪则负责监测光纤中光的干涉情况；信号处理与控制系统负责对接收到的信号进行处理和分析，判断是否发生入侵事件。

四、系统工作原理及性能分析系统工作时，光源发出的光经过光纤环路传输至马赫-曾德干涉仪。

当光纤环路被外界扰动（如非法入侵）时，光信号的相位和强度会发生改变，导致干涉图像发生变化。

马赫-曾德干涉仪将这种变化转化为电信号，并通过信号处理与控制系统进行分析和处理。

系统通过比较实时干涉图像与预设的正常图像，判断是否发生入侵事件。

同时，系统还具有高灵敏度、低误报率、抗干扰能力强等优点。

五、系统优势及应用前景基于马赫-曾德干涉仪的光纤周界安防系统具有以下优势：首先，其布设灵活，可根据实际需求进行定制化设计；其次，系统抗干扰能力强，能在复杂环境中稳定工作；再次，高灵敏度可实现早期预警，提高安全防范效果；最后，低误报率可减少不必要的巡查和处置工作。

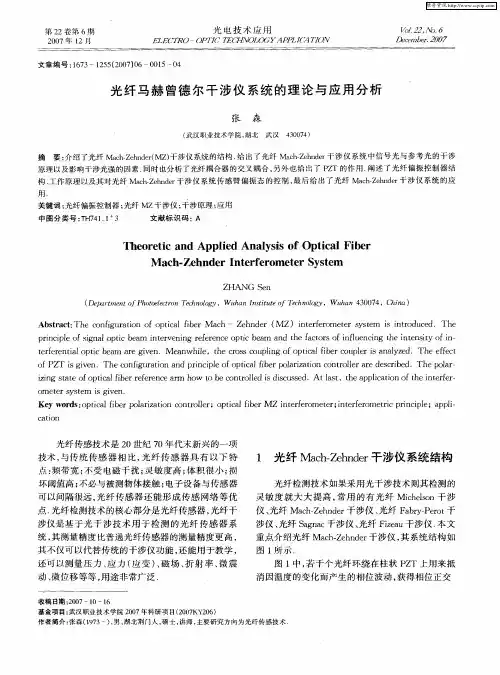

光 纤 检测技 术 如果采 用 光 干涉 技术则 其检 测 的
