创维彩电行输出型号与+B供电对照表

  • 格式：doc
  • 大小：43.00 KB
  • 文档页数：7

创维彩电行输出型号与+B供电对照表 对不知+B电压几伏和代换行输出了解创维的行输出+B供电很有用处，给大家分享。 一、21寸机芯，目前常用的为两种高压包 (以公司编号进行说明): 1、 5100-051100-00(5100中的00表示高压包的厂家，051100中的 110表示其电压为110V，110后的0表示用于以 3开头的机芯，如 3Y01、3N10等，最后的00表示型号)。

2、 5100-051101-00(其中051101中110后的1表示此型号的高压包主要用在以4开头的机芯上，如4T01、4T02等，其余数字意义同上)。

二、 25、29寸机芯，其因机芯不同，高压包型号也有所不同，其主要有: 5100-051025-00，其中051025中102表示140V，5表示用于25寸。 5100-050025-00，其中050025中002表示120V，5表示用于25寸 5100-051409-00，其中051409中140表示140V，9表示用于29寸 5100-051438-00，其中14表示140V，38表示用于38寸。其具体型号有: 1、5T10机芯，25寸为5100-051459-00 2、5T10机芯，29寸为5100-051029-00 3、5T20机芯，25、29寸为5100-051229-00 4、5S01机芯，25寸为5100-051025-05 5、5S01机芯，29寸为5100-051409-05 6、5N10机芯，25寸为 5100-051025-00 7、5N10机芯，29寸为5100-051409-20 三、34、38寸高压包型号 1、 5P20机芯，34寸为5100-051434-13 2、 5P03机芯，38寸为5100-051438-00 四 、双频机芯高压包型号 1、 5I01机芯，25寸为5100-051409-45 2、 5I01机芯，29寸为5100-051409-40 3、5M01机芯，34寸为5100-051434-00 4、 5M10机芯，29、34寸为5100-051434-04 物料编号品名规格 5100-050014-00CRT-高压包14"3A01/3N01/3P01/3S01(通用1104-00) 5100-050014-06CRT-高压包14"通用（BSC25-5208A） 5100-050025-00CRT-高压包25120V5N01/5P03/5P01/5S01(通用1205-00/1205-01) 5100-051025-00CRT-高压包25"140V5N10/5N20/5T03 5100-051025-05CRT-高压包25"5S01(BSC25-2601S)-停产 5100-051029-00CRT-高压包29"140V(代5100-051409-00) 5100-051051-00CRT-高压包21"通用（BSC25-N1524） 5100-051080-00CRT-高压包21"3S35（BSC25-N1548） 5100-051081-00CRT-高压包21"（BSC25-N1549） 5100-051100-00CRT-高压包20"3T20/4T20/3Y20/3Y01 5100-051100-20CRT-高压包20"3N10/3N20（110V）（JF0501） 5100-051101-00CRT-高压包21"21404N01/4S02/4P02/4T02 21"3T30/3T36(BSC21-2694S)(可代051101-15)-停产 5100-051101-06CRT-高压包 21"3S28/3S30（BSC21-2088S） 21"3P30（JF0501-19530(051101-20/051101-24/051101-04可代) 5100-051101-13CRT-高压包21"3P30（BSC24-3353H-13） 5100-051101-15CRT-高压包21"3T36（BSC25-NO832） 5100-051101-18CRT-高压包21"通用（BSC25-N0824） 5100-051101-20CRT-高压包21"3P60(通用于051101-26)（CF0801-5521） 5100-051101-24CRT-高压包21"(BSC24-3353H-26) 5100-051101-27CRT-高压包21"(BSC25-0219Y) 5100-051104-02CRT-高压包21N16AA-3Y39(BSC25-0223Z) 5100-051120-00CRT-高压包 20"110V3P10/3P20/4P10 5100-051141-00CRT-高压包(不带泄放电阻)21T81AA/3T60(BSC24-3353H-114T) 5100-051141-01CRT-高压包（BSC24-3353H-48） 5100-051151-01CRT-高压包21"(通用于051201-01)（BSC25-0206R） 5100-051201-01CRT-高压包21"3D21/3d20通用(BSC25-0206R) 5100-051209-00CRT-高压包29"旧(BSC25-3388A)(通用于051209-03)-停产 5100-051209-03CRT-高压包29"5Y21/5Y30(JF0101-01166)-停产 5100-051209-16CRT-高压包29"6D95(通用于051209-18)(BSC29-0104X) 5100-051209-18CRT-高压包29"6D95/6D96单聚焦(BSC29-0183X)-停产 5100-051209-22CRT-高压包6P60/25T91HN(BSC29-3807-32) 5100-051228-01CRT-高压包28"通用(BSC29-0119W)-停产 29"5T10/5T20/5T25/5T21/5T26/5T28(代051229-03)(JF0501-2138) 5100-051229-03CRT-高压包29"5T25单聚焦(JE0501-21101)-停产 5100-051229-05CRT-高压包29"5T25/5T21/5T20/5T25(BSC25-3355-17) 5100-051232-00CRT-高压包32"6M31(BSC29-0109Y)-停产 5100-051234-00CRT-高压包34"6D95/6D96双聚焦(BSC29-0187R)(051209- 16/051209-18通用)

5100-051239-00CRT-高压包29"(BSC29-0127X) 5100-051255-00CRT-高压包25"4P36(BSC25-3355-53) 5100-051259-00CRT-高压包29"(BSC29-0127Y)-停产 5100-051301-00CRT-高压包 21"3Y20(JF0501-19179) 5100-051305-00CRT-高压包25"5S28/5S30(BSC21-2067S)–停产物料 5100-051305-01CRT-高压包25"4T30(BSC27-0169B) 5100-051305-06CRT-高压包25"通用(BSC25-N0835) 5100-051305-08CRT-高压包25"通用(BSC29-3807-9) 5100-051305-12CRT-高压包25N15AA/4T60(BSC25-3355-60) 5100-051309-07CRT-高压包29"5D70双聚焦(BSC29-0138G) 5100-051309-08CRT-高压包29"130V5Y30/5Y21/5Y31(BSC29-0195D) 5100-051309-11CRT-高压包29"5D90(BSC-29-0163C) 5100-051309-12CRT-高压包29"通用(JF0101-2736A) 5100-051309-13CRT-高压包29"5T30(BSC29-0199E) 5100-051309-14CRT-高压包29"5T30(BSC29-0199G)(051309-13/051309-17通用) 5100-051309-22CRT-高压包29"5Y30(BSC29-0156D)(051209-03/051309-08通用) 5100-051309-27CRT-高压包29"(BSC25-3355-44) 5100-051309-32CRT-高压包29"通用(BSC29-0188S) 5100-051309-33CRT-高压包29"6M31/6M35(BSC29-0188Y) 5100-051309-44CRT-高压包29"通用(BSC29-0107R)(051309-32/051309-33通用) 5100-051334-00CRT-高压包34"5T30(通用1334-02)(JF0101-27303)-淘汰 5100-051334-02CRT-高压包34"5T30(通用1334-00）(JF0101-27303D) 5100-051355-00CRT-高压包25"BSC27-0107Z 5100-051359-05CRT-高压包29"(BSC29-0126W) 5100-051402-01CRT-高压包32"/6P20/(BSC29-3807-52) 5100-051403-00CRT-高压包 34"140V5P01/5M10/5N20/5P03 5100-051405-00CRT-高压包25"141V5P10/5P20/5P21(JF0501-2111) 5100-051405-03CRT-高压包25"4P30(BSC25-3355-27) 5100-051405-04CRT-高压包25"140V5Y21(BSC27-0121C

合集下载

创维 32 42 46E62RN 液晶彩电说明书

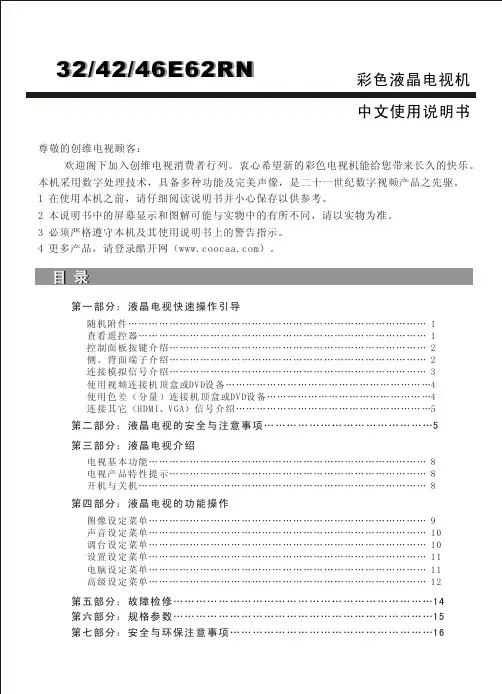

创维 32 42 46E62RN 液晶彩电说明书

交流电插座播放器的分量视频输出接口。

使用音频转接线，线的一端连接本机的分量音频输入，另一端连接机顶盒或 请勿将任何异物通过通风孔或开口塞入机内。

本机维修服务 请勿试图自行维修本机。

机盖打开后，您面对的是高压电和其它各种危险。

请专业维修人员进行维修。

出现下列情况时，请从交流电源插座上拔下电源插头，请专业维修人员进行检修： 电源插头才可以将电源两极完全隔离，请勿阻塞。

电源线应妥善设置，避免被人踩踏和物体挤压。

请长时间不使用本电视机时，请从电源插座上拔出插检查插头和本机的电源线接口。

要使用规格标牌上指定的电源。

如果您不能确定家 若无特殊说明的情况下，本说明书中描述的功能与菜单均指在信号源为TV的状态下。

1、按遥控器或控制面板上“菜单”键进入主菜单。

2、按左右导航键选择“图像”菜单。

3、按上下导航键选择您想设置的图像子菜单。

4、连续按“菜单”键退出系统菜单。

5、图像菜单包括以下选项：对比度亮度调整整个屏幕的明亮程度。

一般与对比度配合使用，数值越大，图像越亮，反之则越暗。

彩色调节画面彩色的鲜艳度（饱和度）。

色调调节颜色矩阵的偏转角度。

在NTSC制式下有效，在PAL制式下不可调，显示为灰色。

清晰度调节画面清晰度。

数值越大，图像越清晰，但相应图像噪点会增多，请根据个人观看需求设置。

调节画面的黑白层次。

显示模式16：9（全屏）模式：水平延展4：3图像以填满16：9屏幕，这种尺寸适合于DVD或宽广播。

4：3：以原始尺寸显示4：3图像，在屏幕的左右两侧会出现黑带。

人物模式：放大图像的上下部分。

延展图像的上边和下边填满16：9屏幕。

电影模式：垂直放大16：9宽幕以适合屏幕尺寸。

使用此模式图像的顶部和底部可能会被部分切除。

字幕模式：将放大图像字幕部分放大，使用此模式图像的顶部可能会被部分切除。

全景模式：放大图像的左右部分。

延展图像的左边和右边以填满16：9屏幕。

降噪该项功能使用全数字降噪技术处理，用于降低噪声对图像的影响。

怎样查出创维彩电机芯的型号

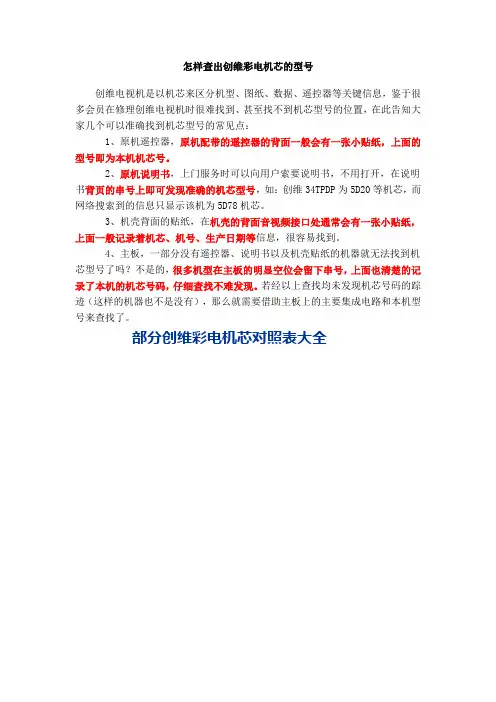

怎样查出创维彩电机芯的型号

怎样查出创维彩电机芯的型号创维电视机是以机芯来区分机型、图纸、数据、遥控器等关键信息，鉴于很多会员在修理创维电视机时很难找到、甚至找不到机芯型号的位置，在此告知大家几个可以准确找到机芯型号的常见点：1、原机遥控器，原机配带的遥控器的背面一般会有一张小贴纸，上面的型号即为本机机芯号。

2、原机说明书，上门服务时可以向用户索要说明书，不用打开，在说明书背页的串号上即可发现准确的机芯型号，如：创维34TPDP为5D20等机芯，而网络搜索到的信息只显示该机为5D78机芯。

3、机壳背面的贴纸，在机壳的背面音视频接口处通常会有一张小贴纸，上面一般记录着机芯、机号、生产日期等信息，很容易找到。

4、主板，一部分没有遥控器、说明书以及机壳贴纸的机器就无法找到机芯型号了吗？不是的，很多机型在主板的明显空位会留下串号，上面也清楚的记录了本机的机芯号码，仔细查找不难发现。

若经以上查找均未发现机芯号码的踪迹（这样的机器也不是没有），那么就需要借助主板上的主要集成电路和本机型号来查找了。

部分创维彩电机芯对照表大全6D76机芯机型：34T66HD；CPU：M37274/M37281；解码：DPTV6D78机芯CPU：M372816D92机芯解码：LA76930；2004-05-26版本，行频：33.75K6D92机芯29英寸北京松下管；解码：LA76930；2004-05-26版本，行频：35K6D92机芯25英寸；解码：LA76930；2004-08-02版本；6路AV,行频：35K6D92机芯25英寸；解码：LA76930；2004-08-02版本；4路AV，行频：35K6D95机芯29英寸；解码：DVP004；CPU：S88496D95机芯34英寸；解码：DVP004；CPU：S88496D96机芯29英寸；解码：SVPV12；CPU：S8849创维I系列机芯所用集成电路查询机芯集成电路型号5I01机芯双频机；CPU：CCZ3005；解码：VPC32155I30机芯解码与CPU为：VCT3803创维M系列机芯所用集成电路查询机芯集成电路型号5M10机芯双频机；CPU：M37274；解码：VPC3210A6M20机芯29寸高清彩电系列；CPU：DS88C（P）4504；解码：DPTV-3D6M20机芯34寸高清彩电系列；CPU：DS88C（P）4504；解码：DPTV-3D6M23机芯34寸高清彩电系列：配松下管3T30/3T36机芯一路AV；CPU与解码为：TMP88233T30/3T36机芯二路AV；CPU与解码为：TMP88233T36机芯CPU与解码为：TMP8803\TMP88234T20机芯解码：TB1238；CPU：TMP87CK38N-1N864T30机芯CPU与解码为：TMP8809；3路AV4T30/5T36机芯CPU与解码为：TMP8809；2路AV4T30机芯CPU与解码为：TMP8807/TMP88274T30/5T36机芯CPU与解码为：TMP8829新软件；3路AV4T36机芯CPU与解码为：TMP8803；2路AV4T36机芯CPU与解码为：TMP8823；2路AV5T03机芯CTV-2981;解码：TB1238；CPU：TMP87CK38N-36585T20机芯25Nl9000;解码：TB1240；CPU：TMP87CK38N-1R025T21机芯解码:TB1240; CPU:TMP87CS38N-3ED9(早期);CPU:TMP87CS38N-3G82(后期) 5T25机芯解码：TB1240；CPU：TMP87CK38N-3G825T28机芯29SP9000；解码：TB1240；CPU：TMP87CK38N-4FP15T30机芯25NI9000；CPU与解码为：TMP8809\TMP88295T35机芯CPU与解码为：TMP8823；二路AV5T36机芯CPU与解码为：TMP8809\TMP8829创维D系列机芯所用集成电路查询。

创维液晶彩电168P

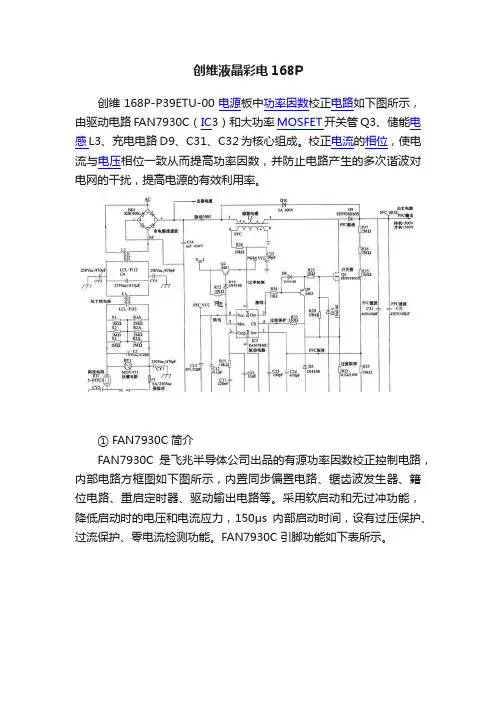

创维液晶彩电168P
