蒸发结晶干燥设备.

一、氯化锂物理性质、作用和制备方法氯化锂是白色的晶体，具有潮解性。

味咸。

易溶于水，乙醇、丙酮、吡啶等有机溶剂。

低毒类。

但对眼睛和粘膜具有强烈的刺激和腐蚀作用。

无水氯化锂主要用于电解制备金属锂、铝的焊剂和钎剂及非冷冻型空调机中的吸湿（脱湿）剂。

工业上主要由锂云母、锂辉石以及提取氯化钠、氯化钾后的盐卤水中提取。

蒸发氯化锂水溶液可得一水化氯化锂结晶，高于98℃可得无水盐。

表一氯化锂在水中的溶解度表二氯化锂水溶液下列浓度的沸点二、不同原料制取氯化锂的蒸发结晶工艺1、锂辉石制取氯化锂：采用锂辉石生产氯化锂时，经过前道工序的反应、沉淀等等可制得含有极少量氯化钠的氯化锂溶液。

由于氯化锂溶液在浓度较高时，沸点升高较大，该溶液一般先通过三效蒸发器或者四效蒸发器蒸发浓缩，在同离子效应的作用下析出部分氯化钠晶体，浓缩液经过冷却析出更多的氯化钠晶体，再经过过滤器过滤氯化钠晶体之后，进入单效强制循环蒸发结晶器蒸发结晶在高温下得到氯化锂结晶体。

含有氯化锂晶体的母液经过稠厚器增稠后进入双级活塞退料离心机进行固液分离分离出氯化锂晶体。

氯化锂晶体再通过盘式干燥机干燥后进行包装。

采用此工艺生产氯化锂时，氯化锂原料液的浓度较低，前两效蒸发器（或者三效蒸发器）可采用蒸发强度大、传热系数高、能耗低的降膜蒸发器，在末效蒸发器，为了防止由于氯化钠晶体析出造成堵管现场，可采用抗结疤能力强的强制循环蒸发器。

在氯化锂结晶工段，为了得到较大的晶体颗粒，结晶器需要进行特殊设计，以满足结晶颗粒度的需要。

在蒸发设备材质的选择上，由于三效蒸发器（或者四效蒸发器）的一效蒸发器操作温度较高，一般选用TA10，其余可选用TA2。

单效强制循环蒸发结晶的操作温度也比较高，材质选用TA10。

2、锂云母制取氯化锂：在锂云母生产锂盐产品时，由于锂云母中杂质含量较高，在制得氯化锂溶液时含有大量的钠离子和钾离子。

该溶液先通过多效蒸发结晶或者MVR蒸发结晶将溶液浓缩并将大部分钠盐和钾盐析出，经过离心分离之后的母液再去冷却结晶进一步去除钠盐和钾盐，得到较为纯净的氯化锂溶液再去下一道工序制取锂盐产品。

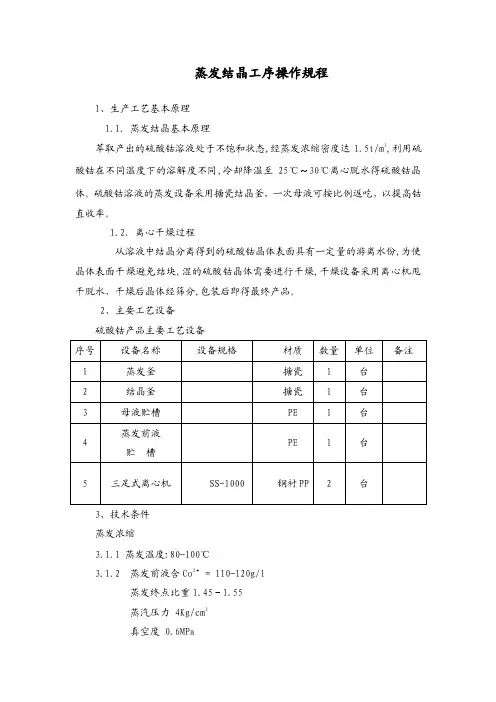

蒸发结晶工序操作规程1、生产工艺基本原理1.1．蒸发结晶基本原理萃取产出的硫酸钴溶液处于不饱和状态,经蒸发浓缩密度达1.5t/m3,利用硫酸钴在不同温度下的溶解度不同,冷却降温至25℃～30℃离心脱水得硫酸钴晶体。

硫酸钴溶液的蒸发设备采用搪瓷结晶釜，一次母液可按比例返吃，以提高钴直收率。

1.2. 离心干燥过程从溶液中结晶分离得到的硫酸钴晶体表面具有一定量的游离水份,为使晶体表面干燥避免结块,湿的硫酸钴晶体需要进行干燥,干燥设备采用离心机甩干脱水，干燥后晶体经筛分,包装后即得最终产品。

2、主要工艺设备硫酸钴产品主要工艺设备3、技术条件蒸发浓缩3.1.1 蒸发温度:80-100℃3.1.2 蒸发前液含Co2＋ = 110-120g/l蒸发终点比重1.45－1.55蒸汽压力 4Kg/cm2真空度 0.6MPa3.2 冷却结晶3.2.1 冷却结晶终点温度:25-30℃3.2.2 冷却结晶时间:8小时以上3.3 产品包装岗位技术条件硫酸钴产品标准 Q/YSLC-CP01-2011 (%)4、技术操作规程4.1 蒸发结晶4.1.1首先检查蒸发釜和蒸汽阀门以及管道,正常后打开蒸发釜进液阀门,启动泵打进硫酸钴溶液,打液时严禁加温.4.1.2 溶液打完后,先打开蒸汽回水阀门,由小到大缓慢打开蒸汽阀门,慢慢的加温至80-100℃.4.1.3 在蒸发过程中,蒸发釜内的溶液体积必须控制在釜容积的三分之二左右,保持液面不变,液面降低,及时补液,补液时要防止放液过快,造成温度急剧变化,影响蒸发釜使用寿命.4.1.4 如果突然停蒸汽,应立即停止加温,关闭蒸汽阀门.4.1.5 按分析计划要求及时取样,认真填写原始记录.4.2 冷却离心冷却结晶不允许过急。

离心机装机量不超过250公斤/机4.3 干燥包装不允许有可见杂质。

干货化工厂常见的十四种设备结构及原理动态图解小7：本次为大家简单介绍一下化工企业常用的各种设备，动态图解结构及工作原理等信息。

本次整理了十四种，以后进行分类全面讲解！特别鸣谢：中山大学动态图制作一、泵设备泵是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

应用领域在化工和石油部门的生产中，原料、半成品和成品大多是液体，而将原料制成半成品和成品，需要经过复杂的工艺过程，泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用，此外，在很多装置中还用泵来调节温度。

在矿业和冶金工业中，泵也是使用最多的设备。

矿井需要用泵排水，在选矿、冶炼和轧制过程中，需用泵来供水等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

选型原则1．使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2．必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3．机械方面可靠性高、噪声低、振动小。

4．经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5．离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

二、除尘设备除尘设备，是指把粉尘从烟气中分离出来的设备，也叫除尘器。

大家都有戴口罩的经历，口罩就是一种简易的过滤除尘设备。

除尘设备的除尘机理很简单，它与口罩的除尘机理一样，是通过滤材料对烟气中飞灰颗粒的机械拦截来实现的。

但除此之外，先收到的飞灰颗粒在滤料表面还形成了一层稳定的稠密的灰层（一般称为滤饼或滤床），它又起到了很好的过滤作用，特别是用编制布做滤袋的除尘设备，这层滤床起到了主要的过滤作用。

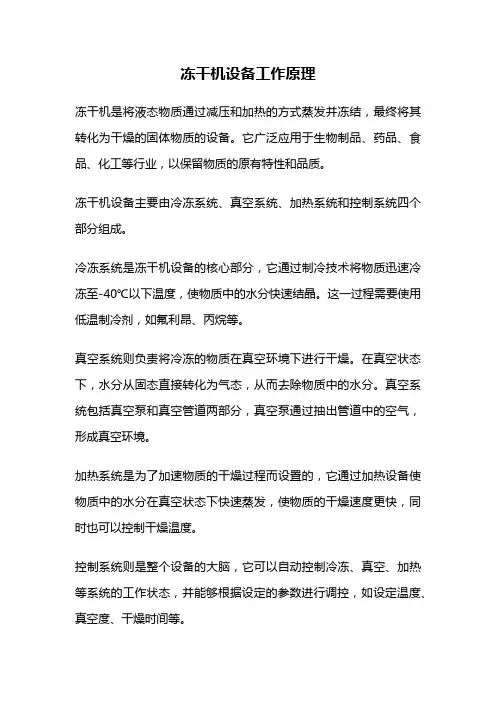

冻干机设备工作原理
冻干机是将液态物质通过减压和加热的方式蒸发并冻结，最终将其转化为干燥的固体物质的设备。

它广泛应用于生物制品、药品、食品、化工等行业，以保留物质的原有特性和品质。

冻干机设备主要由冷冻系统、真空系统、加热系统和控制系统四个部分组成。

冷冻系统是冻干机设备的核心部分，它通过制冷技术将物质迅速冷冻至-40℃以下温度，使物质中的水分快速结晶。

这一过程需要使用低温制冷剂，如氟利昂、丙烷等。

真空系统则负责将冷冻的物质在真空环境下进行干燥。

在真空状态下，水分从固态直接转化为气态，从而去除物质中的水分。

真空系统包括真空泵和真空管道两部分，真空泵通过抽出管道中的空气，形成真空环境。

加热系统是为了加速物质的干燥过程而设置的，它通过加热设备使物质中的水分在真空状态下快速蒸发，使物质的干燥速度更快，同时也可以控制干燥温度。

控制系统则是整个设备的大脑，它可以自动控制冷冻、真空、加热等系统的工作状态，并能够根据设定的参数进行调控，如设定温度、真空度、干燥时间等。

冻干机设备的工作原理可以用以下四个步骤来概括：
1. 冷冻：将液态物质通过制冷技术迅速冷冻至-40℃以下，使物质中的水分快速结晶。

2. 干燥：在真空状态下，通过加热设备将物质中的水分快速蒸发，使物质变为干燥的固体物质。

3. 等温：在干燥之后，将物质温度升高至常温，使其处于稳定状态。

4. 封存：将干燥后的物质密封起来，防止其受到外界影响。

冻干机设备的工作原理非常复杂，需要多个系统协同工作才能完成干燥的过程。

在实际应用中，需要根据物质的特性和要求选择适合的冻干机设备，并合理设置各个系统的参数，以达到最佳的干燥效果。

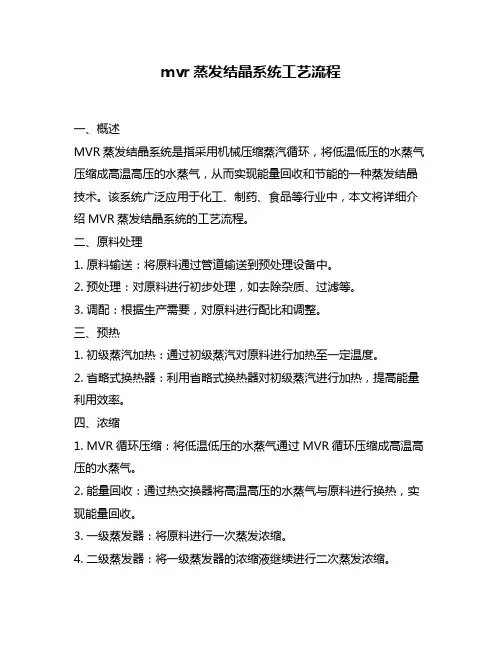

mvr蒸发结晶系统工艺流程
一、概述
MVR蒸发结晶系统是指采用机械压缩蒸汽循环，将低温低压的水蒸气压缩成高温高压的水蒸气，从而实现能量回收和节能的一种蒸发结晶技术。

该系统广泛应用于化工、制药、食品等行业中，本文将详细介绍MVR蒸发结晶系统的工艺流程。

二、原料处理
1. 原料输送：将原料通过管道输送到预处理设备中。

2. 预处理：对原料进行初步处理，如去除杂质、过滤等。

3. 调配：根据生产需要，对原料进行配比和调整。

三、预热
1. 初级蒸汽加热：通过初级蒸汽对原料进行加热至一定温度。

2. 省略式换热器：利用省略式换热器对初级蒸汽进行加热，提高能量利用效率。

四、浓缩
1. MVR循环压缩：将低温低压的水蒸气通过MVR循环压缩成高温高压的水蒸气。

2. 能量回收：通过热交换器将高温高压的水蒸气与原料进行换热，实现能量回收。

3. 一级蒸发器：将原料进行一次蒸发浓缩。

4. 二级蒸发器：将一级蒸发器的浓缩液继续进行二次蒸发浓缩。

五、结晶
1. 冷却结晶：将浓缩后的溶液通过冷却器冷却至饱和度，使得其中的
溶质结晶出来。

2. 分离：通过过滤机等设备对结晶出来的固体物进行分离。

3. 洗涤：对分离后的固体物进行洗涤，去除杂质和残留物。

六、干燥
1. 干燥：对洗涤后的固体物进行干燥处理，使其达到所需干燥度。

2. 研磨：对干燥后的固体物进行研磨处理，使其达到所需粒度和形态。

七、成品包装
1. 包装：将制成品按规定包装方式进行包装。

2. 质检：对包装好的成品进行质量检验，并记录相应数据。

化工动静设备分类
化工动静设备可以分类为以下几类：
1. 动设备：动设备主要用于化工生产中的物料输送、混合、反应、分离、干燥等工艺操作。

常见的动设备包括泵、压缩机、搅拌器、反应釜、蒸发器、干燥器等。

2. 静设备：静设备主要用于化工生产中的储存和传递物料。

常见的静设备包括储罐、容器、塔器、换热器、分离器等。

3. 泵类设备：泵类设备主要用于物料的输送和压送。

常见的泵类设备包括离心泵、柱塞泵、螺杆泵、负压泵等。

4. 压缩机类设备：压缩机类设备主要用于气体的压缩和输送。

常见的压缩机类设备包括鼓风机、离心式压缩机、螺杆式压缩机等。

5. 搅拌设备：搅拌设备主要用于物料的混合和搅拌。

常见的搅拌设备包括搅拌桶、搅拌槽、搅拌机等。

6. 反应设备：反应设备主要用于化学反应的进行。

常见的反应设备包括反应釜、反应罐等。

7. 分离设备：分离设备主要用于物料的分离和提纯。

常见的分离设备包括离心机、蒸馏塔、萃取塔、结晶设备等。

8. 干燥设备：干燥设备主要用于将物料中的水分蒸发掉，使物
料达到干燥状态。

常见的干燥设备包括干燥机、喷雾干燥塔等。

需要注意的是，以上分类仅是对化工动静设备一种常见的分类方式，实际上化工设备非常多样，具体的分类还会根据具体的工艺需求和设备功能进行更细致的划分。

结晶器一、河北诺达化工设备有限公司1、OSLO结晶器（1）概述OSLO结晶器分为蒸发式OSLO结晶器和冷却式OSLO结晶器两大类。

蒸发式OSLO结晶器是由外部加热器对循环料液加热进入真空闪蒸室蒸发达到过饱和，再通过垂直管道进入悬浮床使晶体得以成长，由于OSLO结晶器的特殊结构，体积较大的颗粒首先接触过饱和的溶液优先生长，依次是体积较小的溶液；冷却式OSLO结晶器冷却器是由外部冷却器对饱和料液冷却达到过饱和，再通过垂直管道进入悬浮床使晶体得以成长，由于OSLO结晶器的特殊结构，体积较大的颗粒首先接触过饱和的溶液优先生长。

因此OSLO结晶器生产出的晶体具有体积大、颗粒均匀、生产能力大。

并具有连续操作、劳动强度低等优点（2）工作原理及特点特点：a、由于OSLO的本身特殊结构使生产出的产品具有颗粒较大，粒度分布较窄的优点；b、溶液循环量较大，溶液的过饱和度较小，不易产生二次晶核有利于结晶操作；c、可连续生产，产量可大可小；d、清液循环不存在晶体破碎问题；e、悬浮床内过饱和度均匀给晶体成长提供了良好的条件，d＞20μ2、OSLO结晶器（1）概述DTB结晶器是一种高效率的结晶设备，由PLC控制物料温度，其独特的结构和工作原理决定了它具有传热效率高、配置简单、操作控制方便、操作环境好等特点，广泛适用于化工、医药、农药、等行业的结晶作业。

现生产制造设备处理量50～3000kgh,共十种型号的系列产品，可根据用户的需要提供与之相配套的各种辅助设备。

（2）工作原理及特点原理：结晶过程中，溶液的过饱和度、物料温度的均匀一致性以及搅拌转速和冷却面积是影响产品晶粒大小和外观形态的决定性因素。

本结晶机采用了专用的搅拌桨，且温度、搅拌桨转速可调易实现系统自控制，以适应各种物料结晶要求的。

（3）DTB结晶器特点：a、是一种典型的晶浆内循环式结晶器b、具有良好的流体动力学效果c、开发了专用螺旋浆，实现了高效内循环，而几乎不出现二次晶核d、很少出现内壁结疤现象e、用于药厂可满足GMP要求f、晶浆过饱和度均匀，粒度分布良好，实现了高效率g、能耗低h、可安装淘洗腿实现连续生产操作i、本身有高的换热面不需要另设加热器或冷却器j、可进行冷却结晶，也可用于真空蒸发冷却结晶k、转速低，调控容易,适用性强,运行可靠，故障少。

（完整版）MVR蒸发器⼯艺介绍江苏赛格尔环保⼯程有限公司专业从事MVR蒸发器、罗茨、离⼼蒸⽓压缩机等核⼼成套设备的研发、设计、制造。

集聚了在节能环保蒸发器领域的专家和科技⼈才，组成了MVR⾼效节能蒸发器及蒸汽压缩机的设计和制造精英团队，致⼒于成为⼀流的蒸发浓缩结晶的⼯艺设计者，设备制造者，运⾏管理服务提供者，节能技术领跑者。

公司致⼒于⾼浓度⾼盐废⽔处理及资源化利⽤，⽴志成为该领域的先锋。

公司开发的MVR蒸发器具有应⽤领域宽⼴、⾼效节能、全⾃动⽆⼈值守和组态实时监控等特点，可⼴泛应⽤在环保、制糖、制药、化⼯、⾷品、等节能减排和环境保护领域，为企业和城市环境提供了真正实现“零排放”的全套技术解决⽅案。

※公司愿景永恒节能，永恒环保。

※公司理念责任：对社会负责、对企业负责、对客户负责、对员⼯负责。

创新：持续不断地进⾏技术创新、经营创新、管理创新。

精神：认真负责、追求卓越。

※公司⽬标打造卓越品质，成就⾏业品牌。

三、MVR⼯艺介绍1、MVR原理MVR是蒸汽机械再压缩技术，（mechanical vapor recompression ）的简称。

MVR 蒸发器是重新利⽤它⾃⾝产⽣的⼆次蒸汽的能量，从⽽减少对外界能源的需求的⼀项节能技术。

MVR其⼯作过程是将低温位的蒸汽经压缩机压缩，温度、压⼒提⾼，热焓增加，然后进⼊换热器冷凝，以充分利⽤蒸汽的潜热。

除开车启动外，整个蒸发过程中⽆需⽣蒸汽从蒸发器出来的⼆次蒸汽，经压缩机压缩，压⼒、温度升⾼，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使⽤，使料液维持沸腾状态，⽽加热蒸汽本⾝则冷凝成⽔。

这样原来要废弃的蒸汽就得到充分的利⽤，回收潜热，提⾼热效率，⽣蒸汽的经济性相当于多效蒸发的30效。

为使蒸发装置的制造尽可能简单和操作⽅便，可使⽤离⼼式压缩机、罗茨式压缩机。

这些机器在1：1.2到1：2压缩⽐范围内其体积流量较⾼。

蒸发设备紧凑占地⾯积⼩所需空间也⼩。

⼜可省去冷却系统。

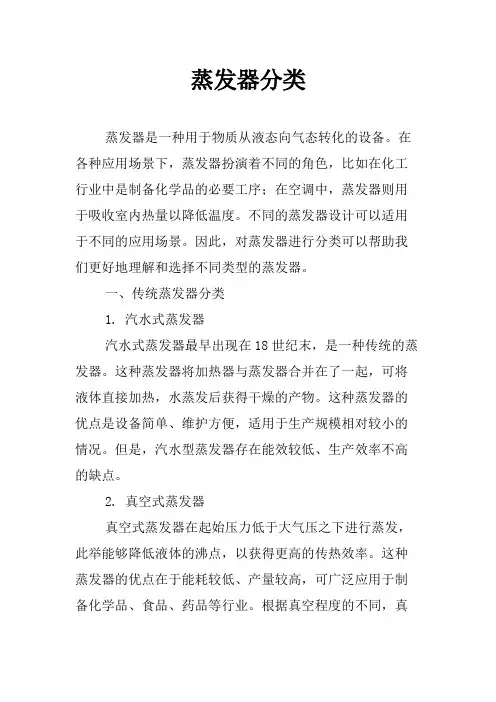

蒸发器分类蒸发器是一种用于物质从液态向气态转化的设备。

在各种应用场景下，蒸发器扮演着不同的角色，比如在化工行业中是制备化学品的必要工序；在空调中，蒸发器则用于吸收室内热量以降低温度。

不同的蒸发器设计可以适用于不同的应用场景。

因此，对蒸发器进行分类可以帮助我们更好地理解和选择不同类型的蒸发器。

一、传统蒸发器分类1. 汽水式蒸发器汽水式蒸发器最早出现在18世纪末，是一种传统的蒸发器。

这种蒸发器将加热器与蒸发器合并在了一起，可将液体直接加热，水蒸发后获得干燥的产物。

这种蒸发器的优点是设备简单、维护方便，适用于生产规模相对较小的情况。

但是，汽水型蒸发器存在能效较低、生产效率不高的缺点。

2. 真空式蒸发器真空式蒸发器在起始压力低于大气压之下进行蒸发，此举能够降低液体的沸点，以获得更高的传热效率。

这种蒸发器的优点在于能耗较低、产量较高，可广泛应用于制备化学品、食品、药品等行业。

根据真空程度的不同，真空式蒸发器又分为浅层真空式蒸发器、深层真空式蒸发器等。

3. 溶液结晶器溶液结晶器是一种通过物质从液体中析出的过程实现蒸发的设备。

它的工作原理是将液体加热至饱和蒸汽压力，使溶质在过饱和度条件下析出，从而进行蒸发过程。

溶液结晶器适用于需要高纯度结晶产物的情况，比如食品保鲜剂、药品合成溶液等的提取过程中，其优点是工艺简单、纯度高。

二、现代蒸发器分类除了传统的蒸发器分类以外，现代的蒸发器分类还包括以下几类。

1. 微型蒸发器微型蒸发器是一种新型的蒸发器。

它使用微流控技术，将液态物质限制在微型通道中，高速流动后加热蒸发。

微型蒸发器相对于传统蒸发器具有优势，如反应速度快、热效应强、成本低等。

微型蒸发器适用于生产规模较小、反应时间较短的情况。

2. 薄膜蒸发器薄膜蒸发器是一种采用特殊的薄膜材料进行传热的蒸发器。

这种蒸发器的优点是热传输效率高、节能、可逆性强，适用于高温或高浓度溶液的蒸发过程。

薄膜蒸发器可以分为板式薄膜蒸发器、螺旋式薄膜蒸发器等类型。

硫酸铵蒸发结晶一、物料组成及处理量：溶质名称：硫酸铵溶剂：水进料浓度：20%进料总量：3吨/小时进料温度：30℃蒸发总量：2.4吨/小时进料液：PH6~7二、处理要求：将物料蒸发浓缩、把硫酸铵结晶出来运行方式：连续给料三、工艺说明：1、工艺流程说明：(1)物料加热、蒸发：物料通过进料泵经过进料流量计计量后进预热器预热，利用蒸发器二次蒸汽冷凝下来的凝结水，将物料预热到80度以上，然后进强制循环泵的入口和结晶器出来的液体混合。

经强制循环泵的输送，进入加热蒸发器，物料经过蒸发器壳程蒸汽的间接加热,吸收热量后温度升到108°C,然后进入DTB结晶器的闪蒸室,由于闪蒸室内为负压,物料进来后瞬间进行蒸发，大部分水变成温度为90°C的二次蒸汽，由二次蒸汽出口进入MVR蒸汽压缩机，蒸汽经压缩后蒸汽的压力提高，同时温度也升高到110°C，满足物料闪蒸脱水加热温度的要求。

水蒸气经冷凝后成冷凝水排出，进入下道工序的处理。

（2）结晶进入结晶器中的物料在螺旋桨的推动下，通过导流筒快速上升至液体表层，由于设备内为负压，部分水瞬间产生蒸发成为蒸汽后有顶部出口排出再利用，没有蒸发的物料沿导流筒与挡板之间的环形通道流至器底，重又被吸入导流筒的下端，形成了内循环通道，以较高速率反复循环，使料液充分混合，保证了器内各处的过饱和度比较均匀，极大地强化了结晶器的生产能力。

圆筒形挡板将结晶器分隔为晶体生长区和澄清区。

澄清区的物料溢流后和母液混合后经循环泵输送加热器循环加热。

结晶器内的物料经设备内混合区、养晶区后晶体颗粒很快的长大，颗粒大晶体由于沉降速度大于悬浮速度，在结晶器的底部会形成一个悬浮密度稳定的晶浆区，通过密度的自动控制，利用晶浆泵的输送，将含晶体30%~40%的晶浆送往离心机进行分离。

得到颗粒较大的硫酸铵晶体。

母液经处理将剩余的产品提出后返回系统重新蒸发提纯。

2、设备情况介绍：（1）加热蒸发器换热面积为200m2,管程介质为饱和硫酸铵溶液，壳程介质为水蒸气，管程介质为：316L,壳程介质为碳钢。

浓缩与干燥的方法浓缩与干燥是一种物质分离和处理的常见方法，主要用于将溶液、混合物或者悬浮液中的溶剂或者水分去除，使得样品得以浓缩或者干燥。

这两种方法常常在制药、食品加工、环境监测、化学实验等领域中得到广泛应用。

下面将详细介绍浓缩与干燥的方法以及其原理和应用。

一、浓缩的方法：1.蒸发浓缩法：蒸发浓缩法是最常见的浓缩方法之一，通过将溶液加热，使溶质快速转化为气态，蒸发掉其中的溶剂，从而实现浓缩。

蒸发浓缩常用的设备有蒸发皿、蒸发器、旋转蒸发仪等，可以根据需要选择合适的设备。

蒸发浓缩适用于大部分溶液浓缩，但对于挥发性差的物质，蒸发浓缩效果较差。

2.真空浓缩法：真空浓缩法是利用物理方法将溶液中的溶剂通过真空蒸发移除，实现浓缩的一种方法。

真空浓缩法常用的设备有真空蒸发器、旋转蒸发仪等。

通过降低环境压力，减少溶剂的蒸发温度，避免了热敏物质的破坏。

真空浓缩适用于挥发性差的物质浓缩，常用于制药、化学、生物等领域。

3.冷冻浓缩法：冷冻浓缩法是利用溶液在低温下冷冻结晶，形成冰的过程中除去部分溶剂，实现浓缩的一种方法。

冷冻浓缩法常用于生物化学实验、制药等领域。

通过使溶液中的溶质出现结晶，然后将其中的溶剂去除，达到浓缩的目的。

二、干燥的方法：1.真空干燥法：真空干燥法是通过将样品放入真空环境中，在低压下加热，以加快溶剂的蒸发速度，从而实现干燥的一种方法。

真空干燥法常用于化学实验室中的样品干燥，也被广泛应用于制药、食品加工等领域。

真空干燥可以快速、均匀地除去样品中的水分或其他溶剂，避免了高温对样品的破坏。

2.热风干燥法：热风干燥法是将样品放入加热后的干燥箱中，通过热风的流动将样品中的水分或溶剂蒸发去除，实现干燥的一种方法。

热风干燥法常用于工业生产中对固体物料进行干燥，也常用于食品加工、木材干燥等领域。

通过控制温度和风速，可以实现快速、均匀的样品干燥。

3.减压干燥法：减压干燥法是将样品置于低压环境中，通过减压将样品中的溶剂蒸发去除，实现干燥的一种方法。

5T/h M V R硫酸钠降膜+强制循环蒸发器技术方案石家庄华方机械设备有限公司2016 年3月6日目录企业简介 (2)一、MVR蒸发技术简介 (3)二、方案阐述 (4)三、自动化控制系统 (7)四、MVR蒸发器的运行成本 (8)五、用户提供条件 (9)六、工程工期： (9)七、设备明细表： (10)企业简介单位名称石家庄华方机械设备有限公司手机158******** 电话0311-******** 地址河北省石家庄市红旗大街南端邮编050091 传真0311-******** 企业负责人及职务总经理：授权代表张国允158********公司简介石家庄华方机械设备有限公司始建于1990年，位于石家庄高新技术开发区，红旗大街南端，是北方最大的淀粉糖各类干燥设备专业制造厂家，是国家制药装备行业协会会员企业，公司自成立以来，已有数百台设备服务于淀粉、糖、制药、化工、轻工、饲料、食品、矿产品加工等各行业。

自2010研发并生产的MVR蒸发器以来，近几年我们不断的改进、优化。

在液糖和玉米浸泡液浓缩蒸发及化工行业物料的蒸发浓缩，生物制药、化工行业废水浓缩结晶、无机盐化工产品浓缩结晶、药物的浓缩结晶等有很多案例和业绩。

欢迎新老客户光临我公司考察咨询。

华方机械设备有限公司坚持以市场为导向，以科技求发展，以质量求生存，以真诚换合作，企业知名度不断提高，产品供不应求，公司以高效的管理、精良的技术和优异的质量为广大客户提供满意的产品服务，竭诚与各界朋友合作、携手共进，共创辉煌。

职工人数110 技术人员15 熟练技术工人60资产总计1200万元自有资金700万元固定资产450万元单位概况占地面积17800㎡建筑面积10000㎡厂房建筑面积8000㎡淀粉及糖设备中粮生化能源（公主岭）有限公司：糖渣干燥系统一套石家庄博力威糖业有限公司成套四效降膜蒸发器，阴阳离子交换器、液化罐、煮糖罐。

北方药业四效降膜蒸发器：25t/h 、10t/h河北佳加旺淀粉糖业有限公司成套四效降膜蒸发器赤峰禾士制药四效降膜蒸发器：5t/h河北利民集团糖用结晶机32台典型业绩医药化工设备石家庄瑞通化工有限责任公司干燥设备河北金谷集团股份有限公司12吨/小时双体MVR结晶蒸发器江苏省中能硅业有限公司回转干燥机1台石家庄欣港药业有限公司16型旋转闪蒸干燥机1台孝义市田园化工有限责任公司结晶罐10台内蒙伊泰中科合成油40t/h五效十体硝酸铵蒸发器1套赵县金桥6t/h麦芽糖MVR蒸发器1套赵县金桥8t/h玉米浆MVR蒸发器1套赵县恒昌淀粉12t/h玉米浆MVR蒸发器1套包头包钢集团聚峰稀土有限公司20t/h硫酸铵结晶MVR蒸发器1套这是主要业绩，多效蒸发业绩上百台一、MVR蒸发技术简介1.1 MVR简介MVR是蒸汽机械再压缩技术的简称。

MVR蒸发器工作原理标题：MVR蒸发器工作原理引言概述：MVR蒸发器是一种利用机械能来提供蒸发过程所需热量的设备，具有节能高效的特点。

了解MVR蒸发器的工作原理对于提高蒸发效率和降低能耗非常重要。

本文将详细介绍MVR蒸发器的工作原理，匡助读者更好地理解这一设备。

一、蒸发器的基本结构1.1 蒸发器主要由蒸发室、加热器、冷凝器和循环风机等组成。

1.2 蒸发室是蒸发器的核心部件，用于将待处理物料加热至蒸发温度。

1.3 加热器通过提供热源，使物料在蒸发室内蒸发。

二、MVR蒸发器的工作原理2.1 MVR蒸发器利用机械能来提供蒸发过程所需的热量，从而实现节能高效的蒸发。

2.2 MVR蒸发器通过循环风机将蒸汽循环送回加热器，实现蒸汽的再利用。

2.3 MVR蒸发器通过控制循环风机的运行速度和功率，调节蒸发器的蒸发速率和能耗。

三、MVR蒸发器的优势3.1 MVR蒸发器具有较高的热效率，能够实现低温蒸发和高浓度蒸发。

3.2 MVR蒸发器无需外部蒸汽供应，节约了能源成本。

3.3 MVR蒸发器结构简单，维护成本低，运行稳定可靠。

四、MVR蒸发器的应用领域4.1 MVR蒸发器广泛应用于化工、环保、食品等行业的废水处理和浓缩。

4.2 MVR蒸发器可用于处理高浓度、高温、高腐蚀性的物料。

4.3 MVR蒸发器在制备结晶、干燥等工艺中也有重要应用。

五、MVR蒸发器的发展趋势5.1 随着工业技术的不断进步，MVR蒸发器的节能效率和蒸发速率将进一步提高。

5.2 MVR蒸发器将逐渐取代传统蒸发器，成为蒸发领域的主流设备。

5.3 MVR蒸发器在环保、节能方面的优势将更加凸显，受到更广泛的应用。

结语：通过本文的介绍，相信读者对MVR蒸发器的工作原理有了更深入的了解。

MVR蒸发器作为一种节能高效的蒸发设备，将在未来的工业应用中发挥越来越重要的作用。

希翼本文能够匡助读者更好地应用和理解MVR蒸发器。

Unit 16 Evaporation, Crystallization and Drying第十六单元蒸发、结晶和干燥1．蒸发蒸发器是利用加热来浓缩溶液，或是利用热把溶解的固体从饱和溶液沉淀析出以对之回收。

蒸发器是有着特殊规定的再沸器，以用于分离气液两相，或当固体物质沉淀或结晶析出时，用于除去该固体物质。

在一些应用中，尤其当提供足够的干舷时，简单的釜式再沸器就足够了。

管式的蒸发器或是水平的或是垂直的，或长或短；液体可位于管内或管外，循环可以是自然循环或是以泵或推进器驱动的强制性循环。

自然循环型的蒸发器是最常见的。

强制循环型循环器非常适合于处理粘性或腐蚀性的物料，但是购置和维修的费用高。

在长管式垂直设计中，由于蒸发，液体处于在环流或膜流中，相应地，该蒸发器称之为升膜式蒸发器。

在降膜式蒸发器，液体分布于蒸发器的顶部，然后以流体的形式向下流。

静压头可忽略，压降只不过是汽流的摩擦力，传热效果较好。

由于接触时间短以及两相分离完全，降膜式蒸发适合于热敏性物料。

长管式蒸发器（或是自然循环或是强制循环）用得最广泛。

管的直径范围从19～63 mm，长度12～30 ft。

排管式蒸发器管长3～5 ft，它的中央降压管的面积与该管的横截面积相等。

有时，排管式蒸发器中的循环以推进器来驱动。

在某些类型的蒸发器中，固体直到它们达到所需的尺度时才开始循环。

在蒸发器的设计和操作时，热经济是一个主要考虑因素。

因为离开的蒸汽的潜热没有被利用而是丢弃，所以单效蒸发器浪费能量。

然而，利用多效蒸发器可以回收和再次利用大部分潜热。

已经开发了各种各式的蒸发器以用于特殊工业中的特殊应用。

蒸发器的设计可分成如下基本类型：直接加热蒸发器该类型的蒸发器包括盐池和浸泡燃烧装置。

浸泡燃烧蒸发器可应用于那些由燃烧产物引起的溶液污染可接受的场所。

长管蒸发器在该类型蒸发器中，液体以薄膜的形式在长的垂直的热的蒸发管中流动，既可用降膜式蒸发器又可用升膜式蒸发器，处理能力大，适合于低粘度的溶液。
