苏州汇川技术有限公司
Suzhou Inovance Technology Co.,Ltd MCTC-SCB-A1使用说明
Ver 1.1
一、概述
MCTC-SCB-A1是NICE系列电梯一体化控制器系统配套产品之一。
在与NICE系列控制器配套使用中，MCTC-SCB-A1可以完成以下多重功能：
1、开门再平层；
2、提前开门；
3、门锁短接检测；
4、UCMP检测及触发制停部件功能。
再平层功能: 电梯停靠在层站时，由于钢丝绳的弹性变形或者其他因数造成平层波动，给人员和货物进出带了不便，配置了MCTC-SCB-A1系统允许在开着门的状态下以再平层速度自动运行到平层位置，消除轿、厅门地坎高低不一带来的安全风险。
提前开门功能:当电梯在自动运行停车过程中速度减小到允许范围内,并且此时在门区信号有效的情况下，MCTC-SCB-A1通过安全电路短接门锁信号，实现提前开门，提高电梯运行效率。
门锁短接检测：电梯到站开门过程中，控制系统配合SCB-D，通过安全短接门锁，分段检测，可以识别门锁是否被短接，消除门锁触点故障或被人为短接带来的安全风险。
UCMP检测及触发制停部件功能：
当轿厢于门区在开门状态下，发生异常向门区外移动时，对应的门区感应器无效后，即输出控制信号，触发制停部件（可以触发附加制动器）对轿厢进行保护，安全制停轿厢，保护轿厢内人员的安全。
补充说明：MCTC-SCB-A11属于MCTC-SCB-A1的洐生产品，在MCTC-SCB-A1的基础上对继电器重新选型，进行优化。
除继电器外，所有的数据、电路、接口均与MCTC-SCB-A1保持一致。
二、外观及端子说明：
图1 外观示意图
图2 实物图
从左往右的端子示意说明。
端子名称端口说明
1 24V 电源+
2 COM 电源－
3 FL1 上门区信号
4 FL2 下门区信号
5 SY 封门输入
6 SX1 门区输出
7 SX2 封门输出反馈输出
9/10 SO1、SO2 门锁回路短接端子
三、接线图
图3 接线图
四、逻辑顺序
提前开门模块工作时序图介绍了各个继电器和各信号之间的关系，图中高电平表示其信号有效
KM1
Y5SY
图4 工作时序图
当开始工作上电的时候，根据接线图，继电器KM1将工作，其相应触点动作；当电梯运行且检测到上门区1（FL1）有效的时候，继电器KM2工作，其相应触点动作；再检测到下门区信号2（FL2 ）有效时，继电器KM3工作，其相应触点动作，同时会导致门区信号输入SX1（X2）有效，当NICE 一体机系统检测到该信号，提前开门输出继电器Y5（SY ）将输出，在继电器KM2、KM3有效的同时继电器KM4有效，且相关触点动作，NICE 一体机检测到提前开门信号SX2（X8 ）有效，同时封门锁将工作，短接门锁，实现提前开门的效果。
实现提前开门效果后，提前开门输出继电器将断开，继电器KM4将不工作，相关触点动作后，提前开门的信号输入信号无效且封门锁断开；当上门区1（FL1）无效时，继电器KM2不工作，且门区输入信号无效；当下门区信号2（FL2 ）无效时，继电器KM3不工作，此时继电器KM1将工作且相应触点动作。

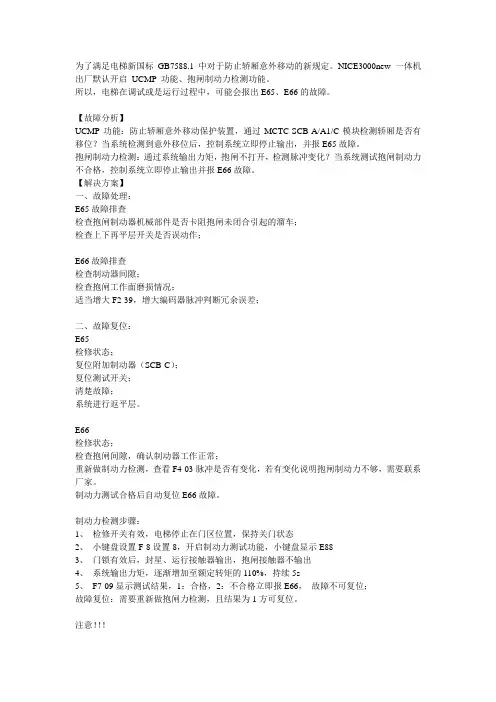

UCMP 功能说明：
轿厢处在门区时，在轿厢门锁断开的情况下，若轿厢发生意外移动，且当门区信号FL1、FL2任意一个脱离门区（隔磁板）时，SCB-A 输出触发信号触发制停部件。
门锁短接检测：
电梯运行到站，进入门区时，FL1、FL2有效，此时在开门过程中，系统输出Y5，短接门锁，通过对门锁的分段检测，来识别门锁触点是否有故障或被短接的情况。
具体原理请参NCIE3000new 电气原理图。
五、感应器的安装方法
使用提前开门、再平层、UCMP 功能时，需要四个感应器：上平层感应器，上门区感应器FL1，下门区感应器FL2，下平层感应器。
请必须按顺序安装，否则再平层运行或提前开门时方向将反向。
平层开关方案：
1）需要四个感应器；
2）中间两个感应器的主要功能说明：
提前开门再平层功能下：
中间两个感应器为门区信号感应器，其中任何一个脱离隔磁板后，表明轿厢脱离门区； UCMP 功能下：
中间两个门区感应器作UCM 检测；当其中任何一个脱离隔磁板后，即认定为发生UCM ；
3）两个门区感应器必须为常开型平层感应器；
4）两个门区感应器采用竖装方案，也可以采用横装方案。
相关距离要求：
1) H1 ≤ 20mm；
2）H2≤ 300mm，实际长度由实际开门区域（门刀长度）、及用户自己的UCMP方案决定；
3）H3 大小无要求，客户自行设定。
H3越大，检测到UCM的时间越早，但提前开门效果越差，反之亦然。
图5 上、下、再平层门区感应器安装方法
六、参数设置说明（以NICE3000new为例）
4个感应器：
上平层信号-----常开/常闭信号均可；
上门区信号输入（FL1）----必须为常开信号；
下门区信号输入（FL2）----必须为常开信号；
下平层信号-----常开/常闭信号均可。
处理方法：
上下平层信号连接主控板的X1、X3，上门区信号输入到FL1，下门区信号输入到FL2。
电梯上行
时，当检测到上平层信号、FL1信号和FL2信号时，主控板对信号进行处理，实现提前开门功能；电
梯下行时同理。
相应功能码设置：
NICE3000new主板输入/输出点参数设置
F5-02 X2 03
F5-08 X8 22
F5-30 Y5 03
在与NICE3000 系统配合使用时，按照说明书分别设置F5-02 为03 门区常开输入，F5-08 为
22 封门输出反馈常开输入，F5-30为03 封门输出。
**************************************************************************************** ☆文档变更履历☆
版本发行日期变更内容备注V1.0 2015-09-08 初版发行
V1.1 2016-10-10 SCB-A1更换继电器（见文中照片），升级逻辑电路，增加感应器安装
方案。
