第十三章 RS系列空气源热水机一、产品概述1、产品特点循环式热泵热水机组利用热泵原理,以消耗一部分电能为补偿,通过热力循环,从周围空气中吸取热量,通过压缩机将其输送至冷凝器,将来自水箱内的水循环加热至生活或生产所需要的目标值(30~58℃可调)(见下图);循环式热泵热水机组因其节能,高效,环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。
电能输入循环式热泵热水机组分为单机系列和模块化系列,共有18kw,36kw,65kw三个基本模块,对于模块化机组,通过组合1~16相同或不同的模块组合,机组可以形成制热量为18~1040kw范围内的系列产品●环保节能机组运行过程中没有任何排放气体,绿色环保。
并且运行节能,平均能效达4.5以上(最高达5.9)。
●安全可靠完全实现水电分离,消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险;且先进的微电脑控制,保护功能齐全,从根本上杜绝了漏电、干烧、超高温等安全隐患。
●精心设计采用名优压缩机,系统稳定可靠;电子膨胀阀节流,可调节范围更广更精确;热水专用套管式冷凝器,适用水质范围广,不易胀堵,机组使用寿命长。
●模块化设计,自由组合格力专利的模块化设计,最多16台机组自由组合,任意一台机组均可作为主控模块;组合灵活.拓展性强。
●全年全天候制热,热水温度自由可调产品适用于环境温度范围为-7~43℃,满足全年全天候制热,并且热水温度可以根据用户实际使用需求,从30~58℃任意可调,机组运行时温差小,水温上升平稳,满足不同用户的个性化需求。
例KFRS-36SM/AS表示:名义制热量为36kW的三相电、双系统、模块化循环型分体式空气源热泵热水机。
二、产品性能与规格1、产品外形图KFRS-18(M)/AS KFRS-36S(M)/ASKFRS-65S(M)/AS说明: 1.名义工况:室外环境温度20℃DB/15℃WB,水侧初始温度15℃,终止温度55℃;2.使用范围:环境温度-7~43℃;3.热水温度调节范围:30-58℃;4.机组噪声是在半消音室的测量值,实际运行时由于环境的改变会稍微高点;5.上述参数表中,水系统扬程仅适应于非模块化机组(单机系列),机组重量包括水泵重量,模块化机组重量应减去水泵重量6.若因产品改良而发生规格变化,则以铭牌参数为准;7.机组分单机(自带水泵)和模块化(不带水泵)两个系列,其中单机系列型号为KFRS-18/AS、KFRS-36S/AS、KFRS-65S/AS;模块化系列型号为KFRS-18M/AS、KFRS-36SM/AS、KFRS-65SM/AS;三、产品安装1、安装注意事项●工程的设计、安装,必须由有资格的专业人士,根据相关法律、规章,结合本手册进行。
国家标准《组合式空调机组》编制说明根据建设部建标产[2005]124号文下达的国家标准《组合式空调机组》修订任务,要求将GB/T 14294-93和GB 13326-91整合修订。
由中国建筑科学研究院空气调节研究所主编,参加编制单位有:上海新晃空调设备有限公司、上海一冷开利空调设备有限公司(通惠空调设备厂)、广东松下环境系统有限公司北京分公司、清华同方人工环境有限公司、南京天加空调设备有限公司(天津工厂)、江苏风神空调集团股份有限公司、浙江盾安人工环境设备股份有限公司、广东申菱空调设备有限公司、德州亚太集团有限公司、深圳麦克维尔有限公司、昆山台佳机电有限公司等。
于2006年9月27日正式组成修订编制组,成员共13人,并安排了工作计划,正式开展工作。
一、修编本标准的必要性组合式空调机组是集中空调系统末端关键的空气处理设备,它直接关系到工业产品质量和人的舒适与健康。
在工业建筑中为适应生产工艺的需要,要求机组既要能达到工艺所需的空气温度、湿度、速度、洁净度,又要求安装使用方便;在民用和公共建筑中,除了要满足人的舒适需求外,还要求占地少,省能和美观。
自1993年颁布GB/T 14294-93以来,对规范我国空调机组的品种规格和技术性能有了全国统一标准,保证产品质量和促进了技术发展。
随着我国经济发展,生活水平的提高,对产品质量和品种均发生变化,其技术性能要求也更加严格,技术指标也要求提高,特别是近些年来,公共建筑如展览馆、博物馆、体育馆、剧院、大会堂等以及办公建筑均设空调,其要求不相同,因此,为适应各行业的需求,修编本标准是十分迫切需要的。
二、国际或国外先进标准到目前为止,我们收集到的国外标准有:1. 欧洲标准EN13053:2001《建筑通风-空气处理机组-机组、部件和功能段性能和评定》(Ventilation for buildings- Air handling units- Rating and Performance for units, components and sections)该标准规定了空气处理机组整机的空气动力性能(风量、风压、功率)、噪声的允许值和检测方法,并规定了部件和功能段的要求。

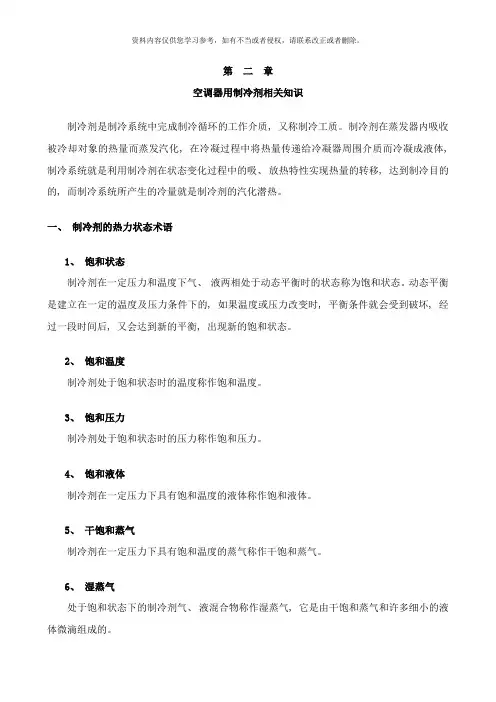

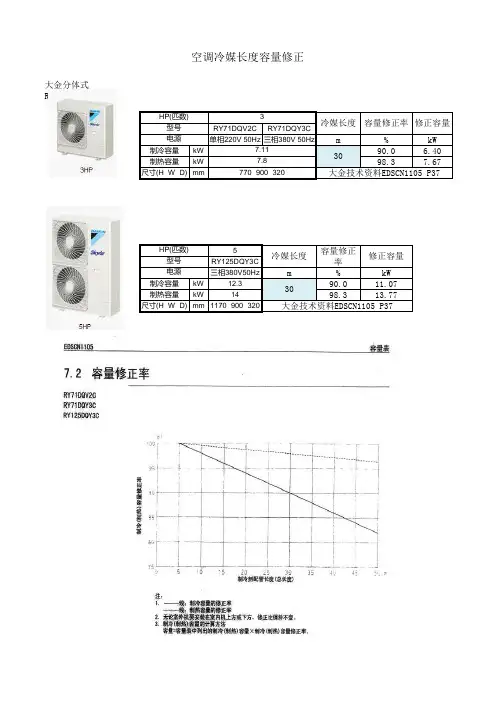

第二章空调器用制冷剂相关知识制冷剂是制冷系统中完成制冷循环的工作介质, 又称制冷工质。
制冷剂在蒸发器内吸收被冷却对象的热量而蒸发汽化, 在冷凝过程中将热量传递给冷凝器周围介质而冷凝成液体, 制冷系统就是利用制冷剂在状态变化过程中的吸、放热特性实现热量的转移, 达到制冷目的的, 而制冷系统所产生的冷量就是制冷剂的汽化潜热。
一、制冷剂的热力状态术语1、饱和状态制冷剂在一定压力和温度下气、液两相处于动态平衡时的状态称为饱和状态。
动态平衡是建立在一定的温度及压力条件下的, 如果温度或压力改变时, 平衡条件就会受到破坏, 经过一段时间后, 又会达到新的平衡, 出现新的饱和状态。
2、饱和温度制冷剂处于饱和状态时的温度称作饱和温度。
3、饱和压力制冷剂处于饱和状态时的压力称作饱和压力。
4、饱和液体制冷剂在一定压力下具有饱和温度的液体称作饱和液体。
5、干饱和蒸气制冷剂在一定压力下具有饱和温度的蒸气称作干饱和蒸气。
6、湿蒸气处于饱和状态下的制冷剂气、液混合物称作湿蒸气, 它是由干饱和蒸气和许多细小的液体微滴组成的。
7、干度制冷剂湿蒸气中含有干饱和蒸气的比例。
8、过热蒸气比干饱和蒸气在相同压力下具有更高温度的蒸气称作过热蒸气。
9、过热度过热蒸气与干饱和蒸气的温度差称作过热度。
10、过冷液体比饱和液体在相同压力下具有更低温度的液体称作过冷液体。
11、过冷度过冷液体与饱和液体的温度差称作过冷度。
12、临界状态随着蒸气压力的升高, 蒸气的比容逐渐接近于其液体的比容, 当压力增高到某一值时, 饱和蒸气和饱和液体之间就没有明显的区别了, 这种状态称为临界状态。
13、临界点临界状态所处的状态点称作临界点。
每一种气体都有自己的临界点。
临界点对气体的液化有着非常重大的意义。
在临界点以上的蒸气, 无论施加多大的压力, 都不会使其达到液化。
14、临界温度、临界压力、临界比容各种气体, 对应于其各自的临界点的温度、压力和比容, 分别称作临界温度、临界压力、临界比容。
空调设计计算书1工程概述本建筑为广州一普通酒店。
共6层。
首层为公共层,层高为3.8米。
2—6层为标准层,层高为3.2米。
制冷机房设于首层。
本建筑全楼只作夏季通风空调。
冬季不考虑空调。
卫生间考虑平时通风。
2设计依据(1)采暖通风与空气调节设计规范(GBJ19-87 2001版)(2)房屋建筑制图统一标准(GB/T50001-2001)(3)采暖通风与空气调节制图标准(GBJ114-88)3设计范围(1)中央空调系统选型,空气处理过程的确定。
(2)组合式空气处理机、空调箱、风机盘管、送风口、回风口的选型,风管布置。
(3)冷冻机组、冷却塔、水泵、膨胀水箱的选型及水系统设计。
4 设计参数[1]5空调冷负荷计算5.1相关参数的选取[3][4]其它的冷负荷相关参数:注: (1)电脑房、设备间、设备按实际发热量估算。
(2)室内保持正压,不考虑空气渗透引起的冷负荷。
(3)教室、会议室工作时段取上午8:00到12:00,下午13:00到16:00,办公室工作时段取上午8:00到晚上21:00。
(4)除机房外全部房间和走道都设置了空调,不考虑内围护结构的传热。
5.2 冷负荷计算中所用到的公式5.2.1人体冷负荷人体显热散热形成的计算时刻冷负荷Q,按下式计算:Qτ=φnq1Xτ-T式中φ—群体系数;n—计算时刻空调房间内的总人数;q1—一名成年男子小时显热散热量,W;T—人员进入空调房间的时刻,点钟;τ-T—从人员进入房间时算起到计算时刻的时间,h;Xτ-T—τ-T时间人体显热散热量的冷负荷系数。
人体散湿形成的潜热冷负荷Q(W),按下式计算:Q=φnq2式中 q2—一名成年男子小时潜热散热量,W;φ—群体系数。
5.2.2人体湿负荷人体散湿量D(kg/h)按下式计算:D=0.001φng式中 n—房间人数;g—一名成年男子的小时散湿量,g/h。
5.2.3灯光冷负荷照明设备散热形成的计算时刻冷负荷Qτ(W),应根据灯具的种类和安装情况分别按下列各式计算:1.白只灯和镇流器在空调房间外的荧光灯Q=1000n1NXτ-T2.镇流器装在空调房间内的荧光灯Q=1200n1NXτ-T3.暗装在吊顶玻璃罩内的荧光灯Q=1000n0NXτ-T式中 N—照明设备的安装功率,kW;n0—考虑玻璃反射,顶棚内通风情况的系数,当荧光灯罩有小孔,利用自然通风散热于顶棚内时,取为0.5-0.6,荧光灯罩无通风孔时,视顶棚内通风情况取为0.6-0.8;n1—同时使用系数,一般为0.5-0.8;T —开灯时刻,点钟;τ-T—从开灯时刻算起到计算时刻的时间,h;Xτ-T—τ-T时间照明散热的冷负荷系数。
表1 -外形尺寸机组外形尺寸(mm)额定风量宽度高度底座机组型号m3/h W H h 表冷器管径加热器管径冷凝水管径ZK2-J(X)2000 750 720 80 DN40 ø48 DN25 ZK3-J(X)3000 850 820 80 DN40 ø48 DN25 ZK4-J(X)4000 1050 820 80 DN40 ø48 DN25 ZK5-J(X)5000 1150 870 80 DN40 ø48 DN25 ZK6-J(X)6000 1150 1070 80 DN40 ø48 DN25 ZK7-J(X)7000 1250 1070 80 DN40 ø48 DN25 ZK8-J(X)8000 1350 1070 80 DN50 ø60 DN32 ZK10-J(X)10000 1350 1270 80 DN50 ø60 DN32 ZK12-J(X)12000 1350 1470 80 DN50 ø60 DN32 ZK15-J(X)15000 1550 1470 80 DN50 ø60 DN32 ZK18-J(X)18000 1850 1520 80 DN50 ø60 DN32 ZK20-J(X)20000 1950 1570 80 DN50 ø60 DN32 ZK25-J(X)25000 2000 1900 100 2×DN65 2×ø76 DN32 ZK30-J(X)30000 2000 2150 100 2×DN65 2×ø76 DN32 ZK35-J(X)35000 2250 2250 100 2×DN65 2×ø76 DN32 ZK40-J(X)40000 2250 2450 100 2×DN65 2×ø76 DN32 ZK45-J(X)45000 2450 2450 100 2×DN65 2×ø76 DN32 ZK50-J(X)50000 2650 2450 100 2×DN65 2×ø76 DN32 ZK55-J(X)55000 2850 2450 100 2×DN80 2×ø89 DN40 ZK60-J(X)60000 3150 2650 100 2×DN80 2×ø89 DN40 ZK70-J(X)70000 3450 2650 100 2×DN80 2×ø89 DN40 ZK80-J(X)80000 3850 2650 100 2×DN80 2×ø89 DN40 ZK90-J(X)90000 4400 2650 100 2×DN80 2×ø89 DN40 ZK100-J(X)100000 5000 2650 100 4×DN80 4×ø89 DN40 ZK120-J(X)120000 5000 3050 100 4×DN80 4×ø89 DN40单口型单口双口混合风口尺寸新风口尺寸回风口尺寸A×B(mm)A1×B1(mm)A2×B2(mm)送风口尺寸C×D(mm)机组型号640×400 300×200 400×240 400×240 ZK2-J(X)740×400 300×200 500×300 500×300 ZK3-J(X)940×400 300×200 500×400 500×400 ZK4-J(X)940×500 300×200 600×400 600×400 ZK5-J(X)1040×500 400×200 700×400 700×400 ZK6-J(X)1140×500 400×300 800×400 800×400 ZK7-J(X)1240×500 400×300 800×500 800×500 ZK8-J(X)1240×600 400×300 1000×500 1000×500 ZK10-J(X)1240×600 400×300 1000×500 1000×500 ZK12-J(X)1440×600 500×300 1200×500 1200×500 ZK15-J(X)1740×600 500×400 1500×500 1500×500 ZK18-J(X)1840×600 500×400 1500×500 1500×500 ZK20-J(X)1890×800 600×400 1500×600 1500×600 ZK25-J(X)1890×800 700×400 1500×700 1500×700 ZK30-J(X)2140×900 700×500 1600×800 1600×800 ZK35-J(X)2140×900 800×500 1800×800 1800×800 ZK40-J(X)2340×900 800×600 2000×800 2000×800 ZK45-J(X)2540×900 900×600 2200×800 2200×800 ZK50-J(X)1300×1000×2 1000×600 1250×800×2 1200×800×2 ZK55-J(X)1400×1000×2 1000×600 1350×800×2 1350×800×2 ZK60-J(X)1500×1000×2 1000×700 1550×800×2 1550×800×2 ZK70-J(X)1700×1100×2 1000×800 1750×800×2 1750×800×2 ZK80-J(X)2000×1100×2 1200×800 2000×800×2 2000×800×2 ZK90-J(X)2200×1100×2 1200×800 2200×800×2 2200×800×2 ZK100-J(X)2300×1200×2 1300×900 2350×900×2 2350×900×2 ZK120-J(X)双口型表2 -性能参数供冷量(kw )额定风量 4排 6排 8排 机组型号 m 3/h 回风工况 新风工况 回风工况 新风工况 回风工况 新风工况ZK2-J (X ) 2000 11.2 28.3 15.3 38.7 17.2 43.5 ZK3-J (X ) 3000 16.9 42.8 23.0 58.2 26.5 67.0 ZK4-J (X ) 4000 22.6 57.2 30.8 77.9 34.8 88.0 ZK5-J (X ) 5000 28.3 71.6 38.5 97.4 43.5 110.1 ZK6-J (X ) 6000 33.8 85.5 46.2 116.9 53.7 135.9 ZK7-J (X ) 7000 38.4 97.1 51.9 131.4 58.9 148.9 ZK8-J (X ) 8000 45.0 113.9 61.5 155.6 69.6 176.1 ZK10-J (X ) 10000 56.4 142.7 77.0 194.8 87.3 220.9 ZK12-J (X ) 12000 67.7 171.3 92.3 233.5 105.2 266.2 ZK15-J (X ) 15000 85.3 215.8 115.4 292.0 130.8 330.9 ZK18-J (X ) 18000 101.9 257.8 121.1 306.4 157.7 398.9 ZK20-J (X ) 20000 112.4 284.4 153.5 388.4 174.2 440.7 ZK25-J (X ) 25000 140.7 351.8 191.9 479.8 217.1 542.8 ZK30-J (X ) 30000 169.8 424.5 200.3 500.8 260.7 651.8 ZK35-J (X ) 35000 198.1 495.3 235.5 588.8 306.6 766.5 ZK40-J (X ) 40000 224.9 562.3 267.5 668.8 348.3 870.8 ZK45-J (X ) 45000 252.9 632.3 306.9 752.3 392.0 979.9 ZK50-J (X ) 50000 282.6 706.5 345.4 843.4 438.5 1096.3 ZK55-J (X ) 55000 310.9 777.2 370.6 926.5 482.4 1205.9 ZK60-J (X ) 60000 338.4 846.0 401.6 1004.0 522.8 1307.0 ZK70-J (X ) 70000 393.6 984.0 467.8 1169.5 609.0 1522.5 ZK80-J (X ) 80000 448.8 1122.0 534.0 1335.0 695.2 1738.0 ZK90-J (X ) 90000 512.5 1281.3 601.0 1502.5 782.4 1956.0 ZK100-J (X ) 100000 576.2 1429.0 668.0 1656.6869.62156.6 ZK120-J (X )120000694.31721.9806.52000.1 1050.02604.0● 制冷回风工况:干球温度27℃,湿球温度19.5℃;新风工况:进风干球温度35℃,湿球温度28℃。
户式中央空调 SG商用风管道式中央空调
制冷量:适用范围:70-10000平方米茶楼、餐馆、娱乐、超市、展厅、生产车间等大面积、人流密集的场所。 机组特点 舒适健康 ◎可直接从户外引入新风,改善室内空气品质,且没有冷却水系统被污染的担忧,彻底摆脱军团菌的危害,可有效预 防空调病。 功能完备 ◎六种基本运行模式;四种风速挡调节体感温度;红外线远距离遥控,蜂鸣声响提示;12小时内开关机智能设置更具人性化。 静音设计 ◎采用低噪音风机及先进降噪结构设计,工作噪音远低于国家标准,充分保证室内机组运行安静、平稳。 灵活设计 ◎送回风口自由配置,款式任意选择,可满足众多用户的不同室内装潢风格。 安装便捷 ◎室内机直接隐蔽安装在天花板内,风管道布置简单,无需水泵、水管道和阀门等冷水系统,设计周期短、安装灵 活、维护方便。 ◎单程30m超长室内外机组连接配管,使得空调机组安装位置更加随意。 室外机机组性能参数 类 别 单冷型 热泵型 辅助电加热型 单冷型 热泵型 辅助电加热型 室外机型号 HGY-07F(D) HGYR-07F(D) HGYR-07F(D) HGY-07F(D) HGYR-07F(D) HGYR-07F(D) 电源 220V 220V 额定制冷量KW 额定制热量KW / (+ / (+ 室内机循环风量m3/h 1300 1300 1300 1300 1300 1300 室内机出风静压Pa 60 60 55 30 30 25 辅助电加热功率kw / / / / 室外机噪声Db(A) ≤58 ≤58 ≤58 ≤58 ≤58 ≤58 室内机噪声Db(A) ≤48 ≤48 ≤48 ≤42 ≤42 ≤42
类 别 单冷型 热泵型 辅助电加热型 单冷型 热泵型 辅助电加热型 室外机型号 HGY-13F(S) HGYR-13F(S) HGYR-13F(S) HGY-13F(S) HGYR-13F(S) HGYR-13F(S) 电源 380V 额定制冷量KW 额定制热量KW / (+ / (+ 室内机循环风量m3/h 2200 2200 2200 2200 2200 2200 室内机出风静压Pa 80 80 75 40 40 30 辅助电加热功率kw / / / / 室外机噪声Db(A) ≤60 ≤60 ≤60 ≤60 ≤60 ≤60 室内机噪声Db(A) ≤58 ≤58 ≤58 ≤50 ≤50 ≤50
类 别 单冷型 热泵型 辅助电加热型 室外机型号 HGY-28F(S) HGYR-28F(S) HGYR-28F(S) 电源 380V 额定制冷量KW 额定制热量KW / (+ 室内机循环风量m3/h 4800 4800 4800 室内机出风静压Pa 150 150 140 辅助电加热功率kw / / 室外机噪声Db(A) ≤66 ≤66 ≤66 室内机噪声Db(A) 63 ≤63 ≤63
配套室内机 暗装卧式室内机性能参数 类 别 单冷型 热泵型 辅助电加热型 单冷型 热泵型 辅助电加热型 室外机型号 HGY-07F(D) HGYR-07F(D) HGYR-07F(D)D HGY-07F1(D) HGYR-07F1(D) HGYR-07F1(D)D 室内机型号 HGN-07F(D) HGNR-07F(D) HGNR-07F(D)D HGN-07F1(D) HGNR-07F1(D) HGNR-07F1(D)D 室内机型式 高静压暗装卧式 低静压暗装卧式 电源 220V 220V 额定制冷量KW 额定制热量KW / (+ / (+ 室内机循环风量m3/h 1300 1300 1300 1300 1300 1300 室内机出风静压Pa 60 60 55 30 30 25 辅助电加热功率kw / / / / 室外机噪声Db(A) ≤58 ≤58 ≤58 ≤58 ≤58 ≤58 室内机噪声Db(A) ≤48 ≤48 ≤48 ≤42 ≤42 ≤42 暗藏吊顶式室内机组性能参数 类 别 单冷型 热泵型 辅助电加热型 单冷型 热泵型 辅助电加热型 室外机型号 HGY-07F(D) HGYR-07F(D) HGYR-07F(D)D HGY-07F1(D) HGYR-07F1(D) HGYR-07F1(D)D 室内机型号 HGN-07F(D) HGNR-07F(D) HGNR-07F(D)D HGN-07F1(D) HGNR-07F1(D) HGNR-07F1(D)D 室内机型式 高静压暗藏吊顶式 低静压暗藏吊顶式 电源 220V 220V 额定制冷量KW 额定制热量KW / (+ / (+ 室内机循环风量m3/h 1300 1300 1300 1300 1300 1300 室内机出风静压Pa 60 60 55 30 30 25 辅助电加热功率kw / / / / 室外机噪声Db(A) ≤58 ≤58 ≤58 ≤58 ≤58 ≤58 室内机噪声Db(A) ≤48 ≤48 ≤48 ≤42 ≤42 ≤42
类 别 单冷型 热泵型 辅助电加热型 单冷型 热泵型 辅助电加热型 室内机型号 HGN-13F(D) HGNR-13F(D) HGNR-13F(S)D HGN-13F1(D) HGNR-13F1(D) HGNR-13F1(S)D 室内机型式 高静压暗藏吊顶式 低静压暗藏吊顶式 电源 380V 额定制冷量KW 额定制热量KW / (+ / (+ 室内机循环风量m3/h 2200 2200 2200 2200 2200 2200 室内机出风静压Pa 80 80 75 40 40 30 辅助电加热功率kw / / / / 室外机噪声Db(A) ≤60 ≤60 ≤60 ≤60 ≤60 ≤60 室内机噪声Db(A) ≤58 ≤58 ≤58 ≤50 ≤50 ≤50
类 别 单冷型 热泵型 辅助电加热型 室内机型号 HGN-28F(D) HGNR-28F(D) HGNR-28F(S)D 室内机型式 高静压暗藏吊顶式 电源 380V 额定制冷量KW 额定制热量KW / (+ 室内机循环风量m3/h 4800 4800 4800 室内机出风静压Pa 150 150 140 辅助电加热功率kw / / 室外机噪声Db(A) ≤66 ≤66 ≤66 室内机噪声Db(A) 63 ≤63 ≤63
水管道式户式中央空调 HA水管道式户式中央空调 制冷量: 适用范围:80m2—600m2的公寓、别墅、小型商用和工业用空调场合。 机组特点 健康舒适 ◎具有温差小,风量大的特点;以水调节温度,使室内空气更柔和,与人体感觉舒适温度曲线完美结合,完全避免传统家用空调冷热不均引起的空调病,老人与儿童同样可以安全享受. 技术先进 ◎独特节流设计配合专用控制软件,精确控制温度;采用动态除霜技术,降低系统压力,减小温度波动 ◎专利技术排水方式,杜绝化霜水结冰,排除隐患。 设计灵活 ◎可与城市热网、燃气炉、电加热、地板采暖等设备配合。 ◎主机根据结构不同分为立式、卧式、分体式,不仅简化安装,更利于管路设计和建筑物外形美观,分体式还可满足重霜区域、高寒地区等全国范围内不同气候地区使用。 智能控制 ◎网络智能远程监控系统,通讯遥控系统对空调的启停、温度、时间等进行控制调节,联动功能更可实现室内风机盘管对主机的启停控制,使温度更精准、节能更有效。 可靠耐用 ◎设备组件国际采购,超级配置保证产品的尊贵品质;多达几十种保护功能,使机组超安全运行,让用户无忧体验。 卧式HSW系列性能参数 ◎采用系统左右布局,有效降低了高度,可安装在住宅外窗台下面的平台上,不占阳台面积. HSW-10C(D)E HSWR-10C(D)E HSWR-13C(S)E HSWR-13C(S)E 单冷 热泵 单冷 热泵 制冷量 KW 制冷输入功率 KW 制热量 KW -- -- 制热输入功率 KW -- -- 压缩机 型式 全封闭涡旋压缩机 风 机 型式 低噪音轴流风机 水换热器 型式 不锈钢板式换热器 进出水管接口 DN25 DN25 水 泵 型式 空调专用循环水泵 额定水流量 m3/h 机组净扬程 mH2O 运行噪音 dB(A) ≤55 ≤56 运行重量 kg 120 160 电 源 220V 380V 外型尺寸 mm 1450×460×920 ◎制冷名义工况:环境干球温度35℃,湿球温度24℃,冷水进水温度12℃,出水温度7℃。 ◎制热名义工况:环境干球温度7℃,湿球温度6℃,热水进水温度40℃,出水温度45℃。 ◎噪音为距离机组1米处测得。
立式HSL系列性能参数 ◎采用系统上下布局,有效降低了机组宽度,可安装在住宅阳台内,利于建筑造形美观统一。
HSL-HSlR-10C(D)E HSL-13C(S)E HSLR-13C(S)E HSL-17C(S)E HSLR-17C(S)E
单冷 热泵 单冷 热泵 单冷 热泵
制冷量 KW 制冷输入功率 KW 制热量 KW -- -- --
制热输入功率 KW -- -- --
压缩机 型式 全封闭涡旋压缩机
风 机 型式 低噪音轴流风机
水换热器 型式 不锈钢板式换热器 进出水管接口 DN25 DN25 DN40
水 泵 型式 空调专用循环水泵
额定水流量 m3/h 机组净扬程 mH2O 运行噪音 dB(A) ≤55 ≤56 ≤57
运行重量 kg 120 160 200 电 源 220V 380V 380V
外型尺寸 mm 810×460×1600 810×460×1600 1300×460×1600
HSlR-23C(S)E HSLR-30C(S)E HSLR-45C(S)E
型 号 项
目
型 号 项
目
型 号 项 目
